一种电动提升窗控制电路的制作方法

1.本实用新型涉及电子电路领域技术,尤其是指一种电动提升窗控制电路。


背景技术:

2.智能家居的概念起源于美国。后来,其概念传入英国、日本等发达国家和地区,到90年代末才传入我国。大多数人对智能家居的概念,来源于比尔盖茨的"未来之屋",它为现在的智能家居的发展起到了引导作用。智能家居在欧美等发达国家被大面积推广。其中比较有名的主要有:德国的eib系统以及新加坡的8x系统、日本的h-in-s设施、美国的x-10系统,美国的x-10系统销售量己突破1亿台,目前,在美国有几百万个家庭在使用。
3.目前电动窗控制系统也越来越普遍,中国发明专利cn 114413375 a公开一种房屋自调节系统,其所述工地房屋主体相对的两个墙面上设有电动提升窗;房屋内部空气自调节控制箱采集内部空气质量从而对电动提升窗进行开合与关闭。通过其他多个不同的检测仪,实现在下雨、温度低等特别情况下,实现不打开并可以在打开的时候实现自动关闭,防止雨水进入到内部,提高了智能化的程度。然而发明专利cn 114413375a的系统相对较为简陋,无窗帘和灯光控制功能,不适用于豪华的空居房屋装饰。


技术实现要素:

4.有鉴于此,本实用新型针对现有技术存在之缺失,其主要目的是提供一种电动提升窗控制电路,实现了发生消防紧急情况以及在下雨时的自动开启和关闭窗户功能,使得提升窗更为智能、实用。并且还设置了对窗帘和窗边灯光的控制,从而更为美观。
5.为实现上述目的,本实用新型采用如下之技术方案:
6.一种电动提升窗控制电路,包括设置于电路板的
7.mcu及周边电路;
8.直流马达电路,有两组,均分别电连接于mcu及周边电路;
9.交流马达电路,有两组,均分别电连接于mcu及周边电路;
10.有线雨感电路,电性连接于mcu及周边电路;
11.消防信号电路,包括复位电路和干触点触发电路,均分别电连接于mcu及周边电路;
12.无线接收电路,电性连接于mcu及周边电路;
13.led灯带电路,电性连接于mcu及周边电路;
14.自动和手动灯照明电路,电性连接于mcu及周边电路;
15.中控电路,电性连接于mcu及周边电路;
16.线性电源电路,与其它电路电性连接,为电路板的各电路提供适配性电源。
17.本实用新型与现有技术相比具有明显的优点和有益效果,具体而言,由上述技术方案可知,通过两组直流马达电路来控制电动提升窗的左右两边的窗帘,通过两组交流马达电路来控制电动提升窗的升降打开和关闭。还配有有线雨感电路,当侦测到雨水信号时,
可以将信号输出到mcu及周边电路,最终可以控制窗户的开和关。消防信号电路也将消防信息传送给mcu及周边电路,最终可以控制窗户的开和关。无线接收电路实现了系统的远程无线控制。led灯带电路和自动和手动灯照明电路实现了系统的照明。中控电路用于控制提升窗的升、降、停。线性电源电路为电路板的各电路提供适配性电源。本实用新型的电动提升窗控制电路实现了发生消防紧急情况以及在下雨时的自动开启和关闭窗户功能,使得提升窗更为智能、实用。并且还设置了对窗帘和窗边灯光的控制,从而更为美观。
18.为更清楚地阐述本实用新型的结构特征和功效,下面结合附图与具体实施例来对本实用新型进行详细说明。
附图说明
19.图1是本实用新型之实施例的mcu及周边电路图。
20.图2是本实用新型之实施例的有线雨感电路图。
21.图3是本实用新型之实施例的线性电源电路图。
22.图4是本实用新型之实施例的消防信号电路图。
23.图5是本实用新型之实施例的直流马达电路图。
24.图6是本实用新型之实施例的交流马达电路图。
25.图7是本实用新型之实施例的中控电路图。
26.图8是本实用新型之实施例的直流马达限位电路图。
27.图9是本实用新型之实施例的led灯带电路电路图。
28.图10是本实用新型之实施例的自动和手动灯照明电路电路图。
29.图11是本实用新型之实施例的无线接收电路图。
具体实施方式
30.请参照图1至图11所示,其显示出了本实用新型之较佳实施例的具体结构,是一种电动提升窗控制电路。包括设置于电路板的mcu及周边电路;直流马达电路,有两组,均分别电连接于mcu及周边电路;交流马达电路,有两组,均分别电连接于mcu及周边电路;有线雨感电路,电性连接于mcu及周边电路;消防信号电路,包括复位电路和干触点触发电路,均分别电连接于mcu及周边电路;无线接收电路,电性连接于mcu及周边电路;led灯带电路,电性连接于mcu及周边电路;自动和手动灯照明电路,电性连接于mcu及周边电路;中控电路,电性连接于mcu及周边电路;线性电源电路,与其它电路电性连接,为电路板的各电路提供适配性电源。

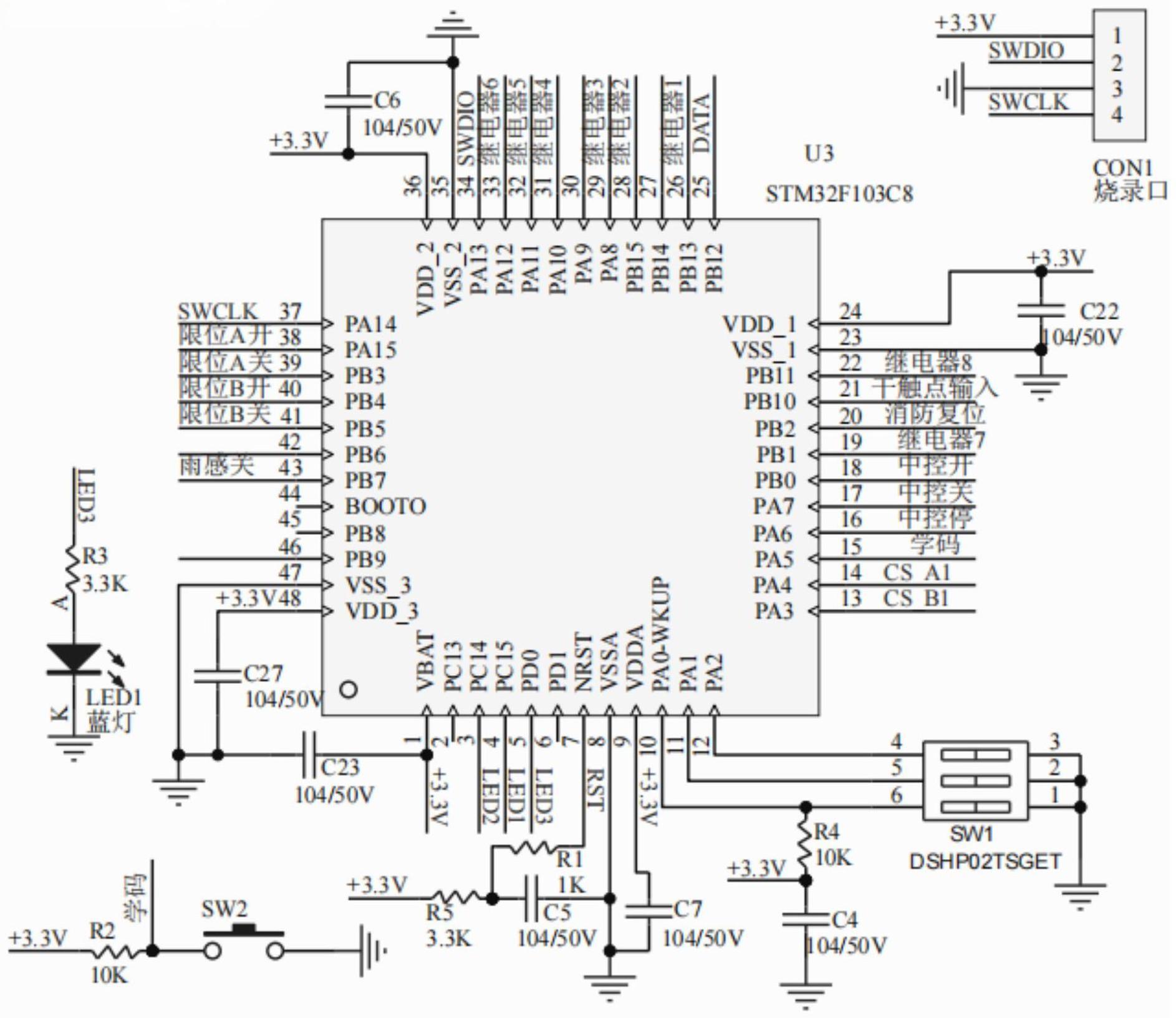

31.如图1所示,其中,所述mcu及周边电路具有中央处理器u3,中央处理器u3的型号为stm32f103c8。
32.stm32f103c8是一个中密度性能线,配有arm cortex-m3 32位微控制器,48路lqfp封装。它结合了高性能的risc内核,运行频率可达72mhz,以及高速内嵌存储器,增强范围的强化输入/输出和外部连接至两个apb总线。stm32f103c8具有12位模数转换器,计时器,pwm计时器,标准和高级通讯接口。一套全面的省电模式允许设计者设计低功耗应用。
33.stm32f103系列微处理器,具有72mhz cpu的速度和高达1mb的闪存。包含电动机控制外围设备以及can和usb全速接口。stm32系列arm cortex-m3 32位闪存微控制器工作时
具有低功率、低电压,并结合了实时功能的极佳性能。封装类型系列可用于嵌入式应用。mcu体系结构具有一个易于使用的stm32平台,可用于包括电动机驱动;pc和游戏;hvac和工业应用在内的应用。32位risc引脚到引脚软件兼容sram高达96kb闪存高达1mb电源:2v至3.6v温度范围:-40至 85℃或-40至 105℃
34.stm32f1系列32位-m3微控制器,stmicroelectronics32位闪存微控制器的stm32系列基于arm cortex
tm
m3核心的突破-为嵌入式应用特别开发的核心。stm32系列得益于cortex-m3体系结构增强功能,包括为传达改进性能而设置的thumb-2指令,带更好的编码密度,对中断更快的反应,所有的均和领先的工业功耗相接合。出色的实时表现卓越,功效卓越和新型的外围设备,最大程度的集成跨族引脚,外围设备和软件兼容性。
35.中央处理器u3的周边电路包括烧录电路、电源指示灯电路、学码电路、拨码开关电路,周边电路均分别与中央处理器u3电性连接。其中,烧录电路用于对中央处理器u3烧录程序,烧录电路具有烧录口con1,烧录口con1是四pin接口连接器,其第一端子接入3.3v电源,第二端子和第四端子接于中央处理器u3的34号和37号引脚swdio和swclk,第三端子接地。
36.所述电源指示灯电路包括电阻r3和发光二极管led1,所述电阻r3串接发光二极管led1后接地,二极管led1发出蓝光,当中央处理器u3得电时,二极管led1点亮。
37.学码电路包括电阻r3和按键sw2,按键st2为常开按键,当按下(通常为常按)该按键st2后,系统具有学码功能。
38.拨码开关电路通过拨码开关sw1实现,拨码开关sw1的型号为dshp02tsget,该拨码开关电路相接于中央处理器u3的第10号、11号和12号引脚pa0-wkup、pa1和pa2。
39.如图2所示,有线雨感电路相接于雨感传感器(图未示出),具有电阻r24和电容c17形成的阻容滤波电路。3.3v电源为雨感传感器供电,当雨感传感器感应到雨水信号时,发出“雨感关窗”的信号输送给中央处理器u3。
40.如图3所示,线性电源电路具有12v输出电路、5v输出电路和3.3v输出电路,所述12v输出电路有降压芯片u1,降压芯片u1型号为78m12;5v输出电路有降压芯片u2,降压芯片u2型号为78m05;3.3v输出电路有降压芯片u4,降压芯片u4型号为1117-3.3v。线性电源电路中,其电容c25、c1、c2、c3、c16、c24、ec1用于保护电源电路,防止浪涌,使得电压电流输出稳定可靠。
41.如图4所示,所述消防信号电路有干触点触发电路和消防信号电路的复位电路。其中,干触点触发电路包括光耦otc1,光耦otc1的型号为el817。还包括电阻r28、r39、r40。干触点输入后相接于电阻r39,再接于光耦otc1的接收端,然后接地;当输出高电平时,通过串接电阻r39使电流很小,保证光耦安全性。以及,电阻r40可以保证光耦otc1发射端的安全性。电阻r28能有效地抑制尖脉冲和各种杂讯干扰。
42.消防信号电路的复位电路包括手动复位电路和消防反馈复位电路;手动复位电路设有复位按键sw3。当发生火灾等报警信号后,需要进行复位时可通过按下该复位按键sw3完成。
43.然而在办公大楼的整体窗户控制时还需要遥控复位。所述消防反馈复位电路实现了遥控复位。其设有三极管q5、继电器k8、二极管d14;继电器k8相接于mcu的pd11引脚、消防反馈a和消防反馈b;消防反馈a和消防反馈b来自于端口连接电路的cn11连接器;三极管q5
相接于mcu的pd11引脚以及继电器k8。消防反馈a和消防反馈b可以控制断电器k8以实现遥控复位。
44.如图5所示,两组直流马达电路均相同,两个直流马达例如可以用于控制窗帘的打开和关闭。其中一组直流马达电路包括三极管q1和q2,继电器k1和k2、二极管d2和d3;还包括由电阻r8、r9;电阻r6和电容c8和c9组成的去耦电路。24v电源接入继电器k1和k2,所述三极管q1相接于继电器k2,所述三极管q2相接于继电器k1。直流马达例如在室内光线较暗时自动启动而打开窗帘,也可以被遥控器遥控而打开窗帘。中央处理器u3的26号、28号、29号和31号引脚输出信号给直流马达电路的继电器1、继电器2、继电器3、继电器4,通过三极管q1、q2、q3、q4与继电器k1、k2、k3、k4配合驱动直流马达。
45.如图6所示,两组交流马达电路均相同,两个交流马达用于驱动窗户的升降。其中一组交流马达电路包括继电器k7、三极管q6和二极管d8,二极管d8相接于三极管q6的引脚c与继电器k7的 12v电源之间。工作时,中央处理器u3的32号引脚输出控制断电器5的信号,触发三极管q6,继电器k7闭合时,l火线被接通,从而交流马达a接通交流电。
46.另一组交流马达电路括继电器k6、三极管q7和二极管d9,二极管d9相接于三极管q7的引脚c与继电器k6的 12v电源之间。工作时,中央处理器u3的33号引脚输出控制断电器6的信号,触发三极管q6,继电器k7闭合时,l火线被接通,从而交流马达b接通交流电。
47.除此之外,两个交流马达还可以通过手动控制接通,从而设置了交流马达手动控制电路,包括二极管d12和d13,二极管d12和d13相接于cn13连接器。a手动1的信号通过二极管d12后接入cn13连接器的引脚1,a手动2的信号通过二极管d13后接入cn13连接器的引脚3,cn13的引脚2接地。其中,a手动1的信号还相接于继电器k7的2号引脚;a手动2的信号还相接于继电器k7的2号引脚。从而,实现了手动触发从而使得交流马达a/交流马达b接通l火线。
48.如图7所示,还包括中控电路,包括中控开、中控停、中控关和公共3接地;其中,中控开、中控停、中控关分别连接于中央处理器u3的第16、17和18号引脚。以及,中控开电路设有二级管d6和电容c18,该二级管d6和电容c18形成防逆流电路。同理,中控停配有二级管d7和电容c20形成的防逆流电路;中控关配有二级管d11和电容c21形成的防逆流电路。该中控开、中控停、中控关分别用于控制
49.如图8所示,电动提升窗控制电路还包括两个直流马达限位电路,电性连接于mcu及周边电路,用于控制交流马达a/交流马达b的行程。当交流马达a到达限位点时,“限位a开”则马达a通电;“限位a关”则马达a断电。同理,交流马达b也有同样的控制方式。
50.如图9所示,led灯带电路电性连接于mcu及周边电路,用于控制窗户的照明,使得窗户更富有美感。
51.如图10所示,自动和手动灯照明电路电性连接于mcu及周边电路,用于控制本电动提升窗的照明。
52.如图11所示,无线接收电路电连接于mcu及周边电路,用于实现mcu的远程控制。
53.以上所述,仅是本实用新型的较佳实施例而已,并非对本实用新型的技术范围作任何限制,故凡是依据本实用新型的技术实质对以上实施例所作的任何细微修改、等同变化与修饰,均仍属于本实用新型技术方案的范围内。
