1.本实用新型涉及电气安全监测技术领域,具体为一种建筑电气系统监测装置。
背景技术:2.电气是电能的生产、传输、分配、使用和电工装备制造等学科或工程领域的统称,是以电能、电气设备和电气技术为手段来创造、维持与改善限定空间和环境的一门科学,虽然电气改变了人类的生活、工作模式,但在使用中也存在许多隐患,比如电气的过度使用容易引发火灾,因此对电气设备的安全进行监测是电气设备能够安全运行的必然要求。
3.现有的可参考授公告号为:cn217787140u的中国实用新型专利,其公开了一种建筑电气安全监测装置,该建筑电气安全监测装置,包括设置在固定板上的主体和面板,所述面板设置于主体的表面,所述主体的四角处均固定有第一固定块,所述第一固定块的一侧开设有第一限位槽,所述第一限位槽的内部嵌入有第二固定块,所述第二固定块的一端与固定板固定连接,所述第二固定块的底部开设有卡槽;通过设计的第一固定块、第二固定块、卡销、第一连接杆、拨动块、第二连接杆、第三固定块、第一限位槽、卡槽,可以对装置进行快速拆装,花费的时间较少,操作简单、便捷,安装的稳定性高,同时也有利于对装置进行拆卸维修,提高维修效率。
4.上述的建筑电气安全监测装置虽然解决了在使用时,其一般是通过较多螺栓安装在固定板上,操作不够便捷,在实际使用过程中,若装置出现故障,需要拆卸,也需要拆下较多的螺栓,不利于维修的问题,但是现有的一种建筑电气系统监测装置,当电气系统内部短路时,造成整体装置发生火灾,这时候监测器内部进行报警,但有时候工作人员无法及时赶到维修,导致内部线路烧毁,造成一定的损失,传统监测装置安装结构复杂,导致后续工人进行拆卸维修时较为麻烦这些问题的存在都影响了装置的使用。
技术实现要素:5.本实用新型的目的是克服现有的一种建筑电气系统监测装置当电气系统内部短路时,造成整体装置发生火灾,这时候监测器内部进行报警,但有时候工作人员无法及时赶到维修,导致内部线路烧毁,造成一定的损失,传统监测装置安装结构复杂,导致后续工人进行拆卸维修时较为麻烦的问题,提供了一种建筑电气系统监测装置,该一种建筑电气系统监测装置具有防止装置内部线路烧毁,便于快速拆卸安装的优点。
6.为实现上述目的,本实用新型提供如下技术方案:
7.一种建筑电气系统监测装置,包括:该建筑电气系统监测装置包括监测结构箱,所述监测结构箱的后端安装有用于将检测装置进行安装的安装机构,所述监测结构箱的上端安装有用于将上端灭火机构安装的连通机构,所述连通机构的上端安装有用于将短路火灾处进行灭火的灭火机构;
8.所述安装机构包括:设置于所述监测结构箱上端的便捷安装装置,所述便捷安装装置的上端安装有承接板,且承接板的上端设置有安装条,所述安装条的上端安装有滑动,
所述滑动条用于将下端装置进行滑动连接;
9.所述连通机构包括:安装于所述监测结构箱上端的警示连通装置,所述警示连通装置的上端固定有数据块,且数据块的右侧安装有自动断电器,所述自动断电器的下端安装有固定板,且固定板的上端安装有圆框,所述圆框用于将灭火装置进行安装;
10.所述灭火机构包括:安装于所述警示连通装置上端的灭火装置,所述灭火装置的上端固定有喷射管,且喷射管的前端安装有喷头,所述喷头的上端安装有转动环,所述喷头用于将内部四氯化碳喷出。
11.优选的,所述监测结构箱包括:
12.所述监测结构箱的下端安装有监测本体,且监测本体的上端安装有设置屏,所述设置屏的左侧安装有信号灯,所述信号灯用于工人对检测器进行查看。
13.优选的,所述便捷安装装置包括:
14.所述便捷安装装置的上端安装有结构板,且结构板的上端安装有装置板,所述装置板用于将结构之间进行连接。
15.优选的,所述警示连通装置包括:
16.所述警示连通装置的上方安装有连接板,且连接板的上端安装有烟雾传感器,所述烟雾传感器用于检验烟雾最浓处。
17.优选的,所述灭火装置包括:
18.所述灭火装置的上方安装有罐体,且罐体的上端安装有调节轴,所述调节轴用于将上端喷射管进行旋转。
19.优选的,所述灭火装置安装在警示连通装置的圆框内部,所述警示连通装置与监测结构箱通过数据块连接,所述数据块用于将装置之间的电路进行连接,所述灭火装置内部装置四氯化碳进行灭火。
20.优选的,所述固定板形状为“工”字形状,所述安装条内部为“凹”字形状,所述固定板用于将装置安装。
21.优选的,烟雾传感器为佳硕gqq型号,所述自动断电器为dz15le型号断电器,所述自动断电器用于将内部短路电路进行截断。
22.与现有技术相比,本实用新型的有益效果是:
23.1、该一种建筑电气系统监测装置,便捷安装装置上方安装有固定板。固定板与上端安装条进行连接,便于将上端监测装置进行安装,上端安装有滑动槽,滑动槽便于固定板在上端进行滑动,便于将整体装置进行快捷安装,防止后续工人进行拆卸维修时较为复杂;
24.2、该一种建筑电气系统监测装置,警示连通装置与灭火装置结合,将装置内部产生火灾处进行灭火处理,警示连通装置上端安装的烟雾传感器将内部产生烟雾进行感应,便于及时将信号传输到灭火装置上端,侧端安装的自动断电器便于将装置内部进行自动断电,防止工人师傅在维修时忘记,导致工人触电,灭火装置内部安装有四氯化碳,四氯化碳能有效将内部火势熄灭,上端安装的转动环带动喷射管进行转动,便于将起火处进行熄灭,此结构便于将内部起火处进行处理,有效防止工作人员无法及时察觉情况,导致内部线路烧毁,造成一定的损失。
附图说明

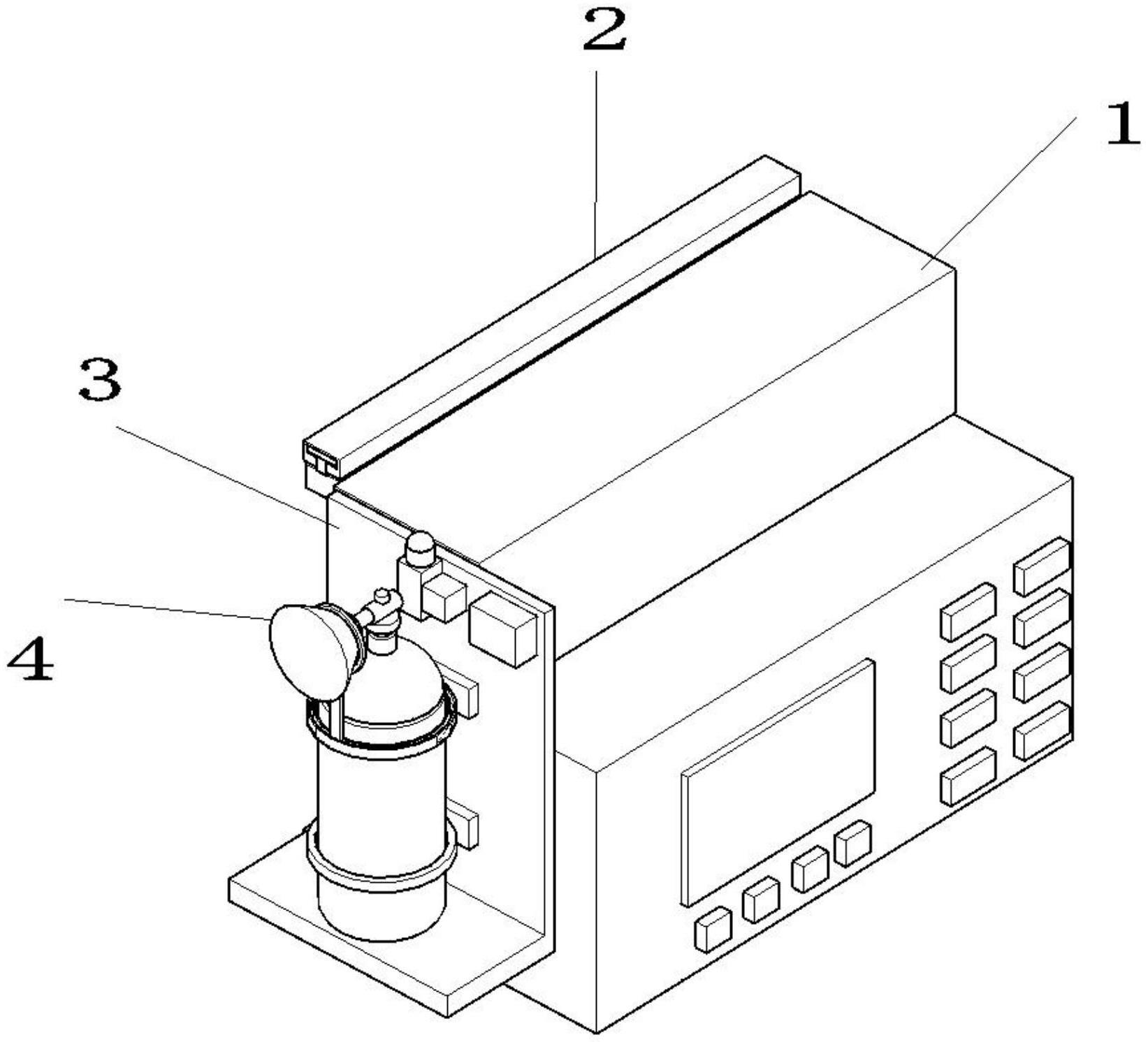

25.图1为本实用新型一个实施方式中一种建筑电气系统监测装置的整体结构示意图;
26.图2为本实用新型一个实施方式中一种建筑电气系统监测装置的监测结构箱结构示意图;
27.图3为本实用新型一个实施方式中一种建筑电气系统监测装置的便捷安装装置结构示意图;
28.图4为本实用新型一个实施方式中一种建筑电气系统监测装置的警示连通装置结构示意图;
29.图5为本实用新型一个实施方式中一种建筑电气系统监测装置的灭火装置结构示意图;
30.1、监测结构箱;101、监测本体;102、设置屏;103、信号灯;2、便捷安装装置;201、结构板;202、装置板;203、固定板;204、安装条;205、滑动槽;3、警示连通装置;301、连接板;302、烟雾传感器;303、数据块;304、自动断电器;305、承接板;306、圆框;4、灭火装置;401、罐体;402、调节轴;403、喷射管;404、喷头;405、转动环。
具体实施方式
31.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整的描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
32.实施例一:
33.结合附图1-图5,在本实施方式中,建筑电气系统监测装置,包括:监测结构箱1,监测结构箱1的后端安装有安装机构,监测结构箱1的上端安装有连通机构,连通机构的上端安装有灭火机构;安装机构包括:设置于监测结构箱1上端的便捷安装装置2,便捷安装装置2的上端安装有固定板203,且固定板203的上端设置有安装条204,安装条204的上端安装有滑动槽205。
34.具体的,监测结构箱1便于将电气系统进行监测且便于整个装置的使用,便捷安装装置2便于将整体结构进行快速安装拆卸。
35.监测结构箱1的下端安装有监测本体101,且监测本体101的上端安装有设置屏102,设置屏102的左侧安装有信号灯103。
36.通过对监测本体101的安装将内部情况进行监测,设置屏102设置相关数值,信号灯103便于提醒工作人员查看。
37.便捷安装装置2的上端安装有结构板201,且结构板201的上端安装有装置板202,固定板203形状为“工”字形状,安装条204内部为“凹”字形状。
38.通过对结构板201的安装将装置进行固定,装置板202便于连接结构之间,固定板203便于将装置进行滑动安装,安装条204便于将装置进行滑动安装,滑动槽205便于将固定板203滑动。
39.实施例二:
40.连通机构包括:安装于监测结构箱1上端的警示连通装置3,警示连通装置3的上端固定有数据块303,且数据块303的右侧安装有自动断电器304,自动断电器304的下端安装有承接板305,且承接板305的上端安装有圆框306;灭火机构包括:安装于警示连通装置3上端的灭火装置4,灭火装置4的上端固定有喷射管403,且喷射管403的前端安装有喷头404,喷头404的上端安装有转动环405。
41.具体的,警示连通装置3便于将上端灭火装置4进行固定安装,灭火装置4便于将内部进行灭火处理,防止内部线路损坏严重。
42.警示连通装置3的上方安装有连接板301,且连接板301的上端安装有烟雾传感器302,烟雾传感器302为佳硕gqq型号,自动断电器304为dz15le型号断电器。
43.通过设置连接板301将上端结构进行安装,烟雾传感器302便于将烟雾进行感应,数据块303便于连接装置之间,自动断电器304将内部电路进行自动断电,承接板305将上端圆框306进行安装,圆框306将上端灭火装置4进行安装。
44.灭火装置4的上方安装有罐体401,且罐体401的上端安装有调节轴402。
45.通过对罐体401的安装将内部四氯化碳进行储存,调节轴402将喷射管403进行角度调节,喷射管403将内部四氯化碳输送,喷头404将四氯化碳喷出,转动环405将喷头404进行固定。
46.工作原理:首先,将装置安装到电气系统结构内部,将内部线路安装完成,将安装条204固定到结构内部,再将结构板201安装到监测结构箱1的后端,通过装置板202将固定板203进行连接,连接完成的结构通过固定板203连接到安装条204内部,通过内部滑动槽205对监测结构箱1进行滑动连接,安装完成后将监测本体101通过上端设置屏102进行调节,当内部线路功率过大导致线路短路时,监测本体101内部的传感器感应,将信号输送到报警器上端进行报警处理,同时,信号通过数据块303输送到外端烟雾传感器302上,将上端灭火装置4启动,启动后,罐体401内部的四氯化碳从内部输送到喷射管403处,再由喷射管403将四氯化碳从喷头404处喷出,喷出的四氯化碳将装置内部的火势降低,在装置进行灭火时,侧端安装的自动断电器304自动断电,当内部短路时,大电流(一般10至12倍)产生的磁场克服内部反力弹簧,将脱扣器拉动操作机构动作,这时候开关瞬时跳闸,将内部电路自动断电,防止后续工人将装置打开进行检修时触电。
