一种高效回转式换热器的制作方法

1.本实用新型涉及换热器技术领域,特别涉及一种高效回转式换热器。


背景技术:

2.换热器是用来使热量从热流体传递到冷流体,以满足规定的工艺要求的装置,是对流传热及热传导的一种工业应用,回转式换热器是借助热容量较大的固体蓄热体,将热量由热流体传给冷流体,当蓄热体与热流体接触时,蓄热体从热流体处获得热量,温度上升,然后通过转动与冷流体接触,蓄热体向冷流体传递热量,温度下降,如此循环往复,从而实现冷热流体之间的间接换热。
3.目前回转式换热器在运行过程中,换热器的进入管口在进入流体时往往温度不一,而温度不高的流体从进入管进入换热器内进行换热时,这会使得换热器内部温度无法达到所需的换热温度,而随着后续高温流体进入后才能正常换热,进而回转式换热器的换热效率会受到进入管处流体的温度影响而产生交换效率降低问题,为了解决这一问题需要对回转式换热器进行改进,为此,我们提出一种高效回转式换热器。


技术实现要素:

4.本实用新型的主要目的在于提供一种高效回转式换热器,在回转式换热器壳体的进入管处设置有预热机构,预热机构可以对进入回转式换热器壳体前温度不高的外部流体进行管道输送升温,从而提升进入回转式换热器壳体前的流体温度,保障外部流体具备足够的换热温度后进入回转式换热器壳体内进行高效换热,从而避免了外部流体因自身温度不高进入回转式换热器壳体内后影响换热效率,可以有效解决背景技术中的问题。
5.为实现上述目的,本实用新型采取的技术方案为:
6.一种高效回转式换热器,包括回转式换热器壳体和进入管,还包括预热机构,所述预热机构包括预热管、法兰盘a、法兰盘b、伴热带、垂板、温控器、平支板和测温探头,所述回转式换热器壳体的一侧端面安装有进入管,且进入管的法兰处通过螺栓和螺母锁紧有法兰盘a,所述法兰盘a和法兰盘b对称焊接于预热管的两端管口处进行互通,且法兰盘a和法兰盘b之间的预热管表面缠绑有伴热带,所述伴热带的输入端电性连接温控器的输出端,且温控器的输入端电性连接测温探头,所述法兰盘b的盘体下表面垂直焊接有垂板,且垂板的表面通过螺丝锁紧有温控器,所述垂板的板体底端焊接有位于预热管下方的平支板,且平支板表面向预热管方向旋接穿过有测温探头。
7.进一步地,所述预热管下方平支板的表面贯穿开设有用于旋接测温探头的旋接孔,且测温探头的红外检测头朝向预热管下方;测温探头旋在平支板的旋接孔后可以使得红外检测套朝向预热管下方进行测温。
8.进一步地,所述法兰盘a表面的盘孔和进入管的法兰孔体之间穿过有螺栓,且螺栓穿过进入管的法兰和法兰盘a后旋接螺母;法兰盘a和进入管的法兰之间借助螺栓和螺母进行两者之间的锁紧。
9.进一步地,所述伴热带在预热管的外管壁处沿管道长度方向排列缠绕;伴热带在预热管外多道缠绕以便进行管体的加热。
10.进一步地,所述垂板的板体顶端有弧面板体焊接在法兰盘b的下盘弧面处;垂板借助弧面板体可以适配焊接在法兰盘b的下盘弧面处进行固定。
11.与现有技术相比,本实用新型具有如下有益效果:
12.本实用新型通过在回转式换热器壳体的进入管处设置有预热机构,预热机构可以对进入回转式换热器壳体前温度不高的外部流体进行管道输送升温,从而提升进入回转式换热器壳体前的流体温度,保障外部流体具备足够的换热温度后进入回转式换热器壳体内进行高效换热,从而避免了外部流体因自身温度不高进入回转式换热器壳体内后影响换热效率。
附图说明

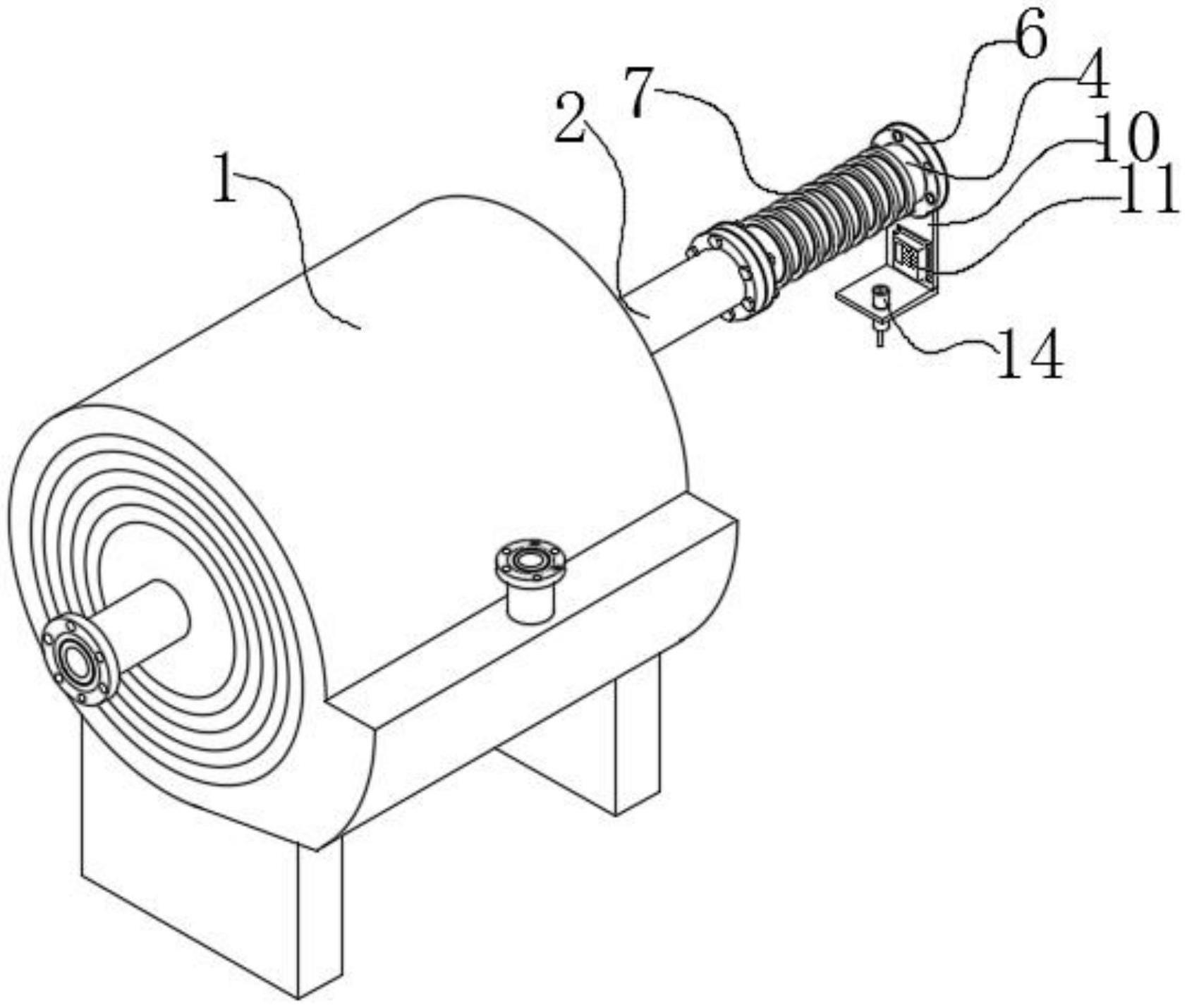

13.图1为本实用新型一种高效回转式换热器的整体安装预热机构示意图。
14.图2为本实用新型一种高效回转式换热器的预热机构爆炸图。
15.图中:1、回转式换热器壳体;2、进入管;3、预热机构;4、预热管;5、法兰盘a;6、法兰盘b;7、伴热带;8、螺栓;9、螺母;10、垂板;11、温控器;12、平支板;13、旋接孔;14、测温探头。
具体实施方式
16.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。
17.如图1-2所示,一种高效回转式换热器,包括回转式换热器壳体1和进入管2,还包括预热机构3,所述预热机构3包括预热管4、法兰盘a5、法兰盘b6、伴热带7、垂板10、温控器11、平支板12和测温探头14,所述回转式换热器壳体1的一侧端面安装有进入管2,且进入管2的法兰处通过螺栓8和螺母9锁紧有法兰盘a5,所述法兰盘a5和法兰盘b6对称焊接于预热管4的两端管口处进行互通,且法兰盘a5和法兰盘b6之间的预热管4表面缠绑有伴热带7,所述伴热带7的输入端电性连接温控器11的输出端,且温控器11的输入端电性连接测温探头14,所述法兰盘b6的盘体下表面垂直焊接有垂板10,且垂板10的表面通过螺丝锁紧有温控器11,所述垂板10的板体底端焊接有位于预热管4下方的平支板12,且平支板12表面向预热管4方向旋接穿过有测温探头14。
18.其中,所述预热管4下方平支板12的表面贯穿开设有用于旋接测温探头14的旋接孔13,且测温探头14的红外检测头朝向预热管4下方;测温探头14旋在平支板122的旋接孔13后可以使得红外检测套朝向预热管4下方进行测温。
19.其中,所述法兰盘a5表面的盘孔和进入管2的法兰孔体之间穿过有螺栓8,且螺栓8穿过进入管2的法兰和法兰盘a5后旋接螺母9;法兰盘a5和进入管2的法兰之间借助螺栓8和螺母9进行两者之间的锁紧。
20.其中,所述伴热带7在预热管4的外管壁处沿管道长度方向排列缠绕;伴热带7在预热管4外多道缠绕以便进行管体的加热。
21.其中,所述垂板10的板体顶端有弧面板体焊接在法兰盘b6的下盘弧面处;垂板10借助弧面板体可以适配焊接在法兰盘b6的下盘弧面处进行固定。
22.需要说明的是,本实用新型为一种高效回转式换热器,在回转式换热器壳体1的进入管2处设置有预热机构3,预热机构3的预热管4外缠绕伴热带7后,预热管4的法兰盘a5和进入管2的法兰之间借助螺栓8和螺母9进行两者之间的锁紧,此时预热管4外的法兰盘b6也可借助螺栓8和螺母9与外部需要进行流体换热管道的法兰进行连接,然后测温探头14旋在平支板122的旋接孔13后可以使得红外检测套朝向预热管4下方进行测温,当外部流体通过预热管4和进入管2向回转式换热器壳体1内通入时,温控器11以测温探头14对伴热带7和预热管4进行测温以便控制温度,然后温控器11可以控制伴热带7通电发热对预热管4进行加热,当外部流体温度不高并向回转式换热器壳体1内进行换热前可以被预热管4处的热管道进行升温,从而提升进入回转式换热器壳体1前的流体温度,保障流体具备足够的换热温度后进入回转式换热器壳体1内进行高效换热,有效避免外部流体因温度不高进入回转式换热器壳体1内后影响换热效率。
23.需要说明的是,本实用新型为一种高效回转式换热器,本实用新型中部件均为本领域技术人员知晓的部件,其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。
24.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
