1.本发明涉及空调机组技术领域，具体的说是一种粮食仓储专用空调机组。


背景技术：

2.粮食储藏的期间很容易发生生虫、霉变、发热、水分流失或者堆积灰尘，需要及时通风降温或者其它相关的解决措施，粮食在仓库存储过程会产生一定量的灰尘，并漂浮在空气中，因此常借借助一种粮仓空调，用于对粮仓内部进行除尘和通风处理，并起到降温保湿的作用。
3.然而，传统的空调机组在安装离心风机时，需要通过人工手动将离心风机抬运至空调机组的内部，并通过多个螺栓对离心风机进行固定，因空调机组内部的空间间距小，导致不便于旋拧螺栓，且安装效率低，不便于后期对离心风机的检修，同时当需要安装空调机组的内部元件时，通常是将元件直接固定在安装盒上，但不便于将手伸入安装盒内操作，且各元件的形状与大小不同，难以合理布局安装位置，且各元件的电线常通过摩擦力原理直接卡合在预留的线孔内，易导致电线脱落和损坏，同时在安装防护门时，通常是通过螺栓固定，进而导致操作效率低，灵活性差。


技术实现要素：

4.针对现有技术中的问题，本发明提供了一种粮食仓储专用空调机组。
5.本发明解决其技术问题所采用的技术方案是：一种粮食仓储专用空调机组，包括：空调机组；离心风机，所述空调机组的内部设有离心风机；安装结构，所述空调机组上设有用于安装离心风机的安装结构，所述安装结构包括托盘，所述空调机组上滑动连接有托盘，所述托盘的底端固定连接有连接块，所述连接块滑动连接于空调机组，所述空调机组上固定连接有第三导向杆，所述连接块滑动连接于第三导向杆，所述连接块与空调机组之间固定连接有第四弹簧，所述第四弹簧贯穿于第三导向杆，所述托盘上转动连接有第二转轴，所述第二转轴上固定连接有齿轮，所述齿轮上分别啮合有第一齿条和第二齿条，所述第一齿条和第二齿条均滑动连接于托盘，所述第二齿条与托盘之间固定连接有第五弹簧。
6.具体的，所述托盘上开设有安装槽，所述第一齿条上配合有调节结构。
7.具体的，所述调节结构包括固定块，所述第一齿条上固定连接有固定块，所述固定块滑动连接于托盘，所述固定块上转动连接有第一丝杆，所述第一丝杆上螺纹连接有挤压块，所述挤压块滑动连接于固定块，所述托盘的另一端转动连接有第二丝杆，所述第二丝杆上螺纹连接有固定板，所述固定板滑动连接于托盘。
8.具体的，所述第一丝杆和第二丝杆上均固定连接有旋钮，所述挤压块的一面为弧形结构。
9.具体的，所述空调机组上设有用于保护离心风机的防护结构，所述防护结构包括
第一转轴，所述空调机组上转动连接有第一转轴，所述第一转轴上固定连接有防护门，所述防护门的两侧分别与空调机组之间设有一个扭力弹簧。
10.具体的，所述第一转轴上固定连接有限位环，所述限位环转动连接于空调机组，所述限位环上来开设有多个限位孔，所述空调机组上滑动连接有限位条，所述限位条与空调机组之间固定连接有第三弹簧，所述限位条的端部卡合于限位孔。
11.具体的，所述空调机组上设有驱动结构，所述驱动结构连接于防护结构，所述驱动结构包括两个驱动板，所述第一转轴的两端分别固定连接有一个驱动板，所述空调机组上转动连接有六个转轮，其中三个所述转轮置于同一平面内，三个所述转轮之间缠绕有拉绳，所述拉绳滑动连接于空调机组，所述拉绳的一端固定连接于驱动板，所述拉绳的另一端固定连接于连接条，所述连接条滑动连接于空调机组，所述连接条固定连接于托盘。
12.具体的，所述空调机组上设有用于安装内部元件的固定结构，所述固定结构包括安装盒，所述空调机组上固定连接有安装盒，所述安装盒上固定连接有两个第一导向杆，两个所述第一导向杆之间滑动连接有安装架，所述安装架上开设有四个滑槽，两个所述滑槽之间滑动连接有第一安装板，所述安装架上固定连接有三个第二安装板，一个所述第二安装板上滑动连接有限位板，所述第二安装板上固定连接有第二导向杆，所述限位板滑动连接于第二导向杆，所述限位板与第二安装板之间固定连接有第一弹簧，所述第一弹簧贯穿于第二导向杆，所述限位板卡合于限位槽，所述限位槽开设在安装盒上。
13.具体的，所述限位板呈“t”字形结构，所述第一安装板和第二安装板上均设有布线结构。
14.具体的，所述布线结构包括连接板，所述第一安装板和第二安装板上均转动连接有多个连接板，所述连接板与第一安装板和第二安装板之间均固定连接有第二弹簧，所述连接板上固定连接有弹片。
15.本发明的有益效果是：本发明所述的一种粮食仓储专用空调机组，所述空调机组上设有用于安装离心风机的安装结构，所述第一齿条上配合有调节结构，安装结构配合调节结构对离心风机进行固定，便于适应不同大小的离心风机，安装结构的设置便于将离心风机从空调机组内部抽出，进而在检修时增大操作空间，同时提高了安装效率。
16.本发明所述的一种粮食仓储专用空调机组，所述空调机组上设有用于保护离心风机的防护结构，所述空调机组上设有驱动结构，所述驱动结构连接于防护结构，防护结构配合驱动结构使用，便于实现在打开防护门的同时将离心风机从空调机组内抽出，同时解决了螺栓固定防护门效率低的问题，同时防护门在打开后可遮挡雨水，灵活性强。
17.本发明所述的一种粮食仓储专用空调机组，所述空调机组上设有用于安装内部元件的固定结构，固定结构的设置便于适应不同大小的元件，同时解决了因操作空间小不便于安装元件的问题。
18.本发明所述的一种粮食仓储专用空调机组，所述第一安装板和第二安装板上均设有布线结构，布线结构的设置便于对电线进行整理与固定，有效避免电线脱落，稳定性强。
附图说明
19.下面结合附图和实施例对本发明进一步说明。

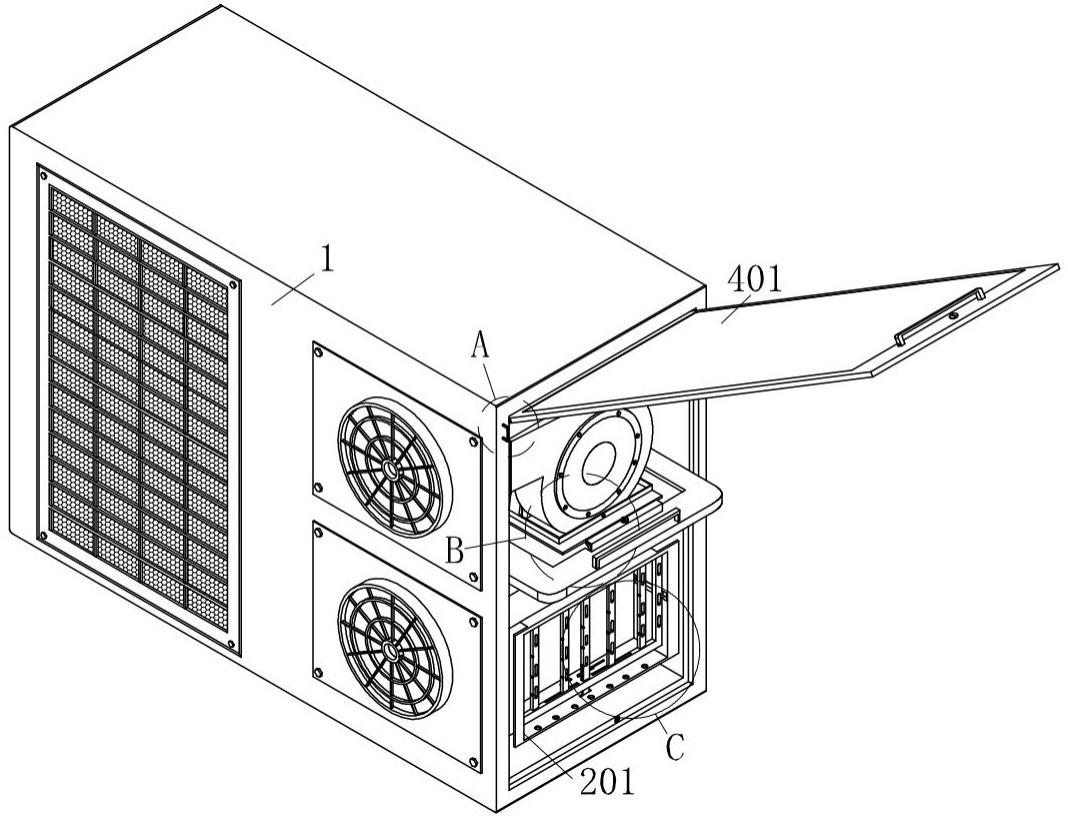

20.图1为本发明的整体结构示意图；图2为图1所示的a部结构放大示意图；图3为图1所示的b部结构放大示意图；图4为图1所示的c部结构放大示意图；图5为图4所示的d部结构放大示意图；图6为本发明的空调机组与安装结构的连接结构示意图；图7为图6所示的e部结构放大示意图；图8为图6所示的f部结构放大示意图；图9为本发明的空调机组与驱动结构的连接结构示意图；图10为本发明的防护结构与驱动结构的连接结构示意图；图11为本发明的固定结构的结构示意图；图12为本发明的第二齿条与第五弹簧的连接结构示意图。
21.图中：1、空调机组；2、固定结构；201、安装盒；202、第一导向杆；203、安装架；204、滑槽；205、第一安装板；206、第二安装板；207、限位板；208、限位槽；209、第二导向杆；210、第一弹簧；3、布线结构；301、连接板；302、弹片；303、第二弹簧；4、防护结构；401、防护门；402、第一转轴；403、扭力弹簧；404、限位环；405、限位孔；406、限位条；407、第三弹簧；5、驱动结构；501、驱动板；502、转轮；503、拉绳；504、连接条；6、安装结构；601、托盘；602、连接块；603、第三导向杆；604、第四弹簧；605、第二转轴；606、齿轮；607、第一齿条；608、第二齿条；609、第五弹簧；610、安装槽；7、调节结构；701、固定块；702、第一丝杆；703、挤压块；704、第二丝杆；705、固定板；706、旋钮；8、离心风机。
具体实施方式
22.为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
23.如图1-图12所示，本发明所述的一种粮食仓储专用空调机组，包括空调机组1；离心风机8，所述空调机组1的内部设有离心风机8；安装结构6，所述空调机组1上设有用于安装离心风机8的安装结构6，所述安装结构6包括托盘601，所述空调机组1上滑动连接有托盘601，所述托盘601的底端固定连接有连接块602，所述连接块602滑动连接于空调机组1，所述空调机组1上固定连接有第三导向杆603，所述连接块602滑动连接于第三导向杆603，所述连接块602与空调机组1之间固定连接有第四弹簧604，所述第四弹簧604贯穿于第三导向杆603，所述托盘601上转动连接有第二转轴605，所述第二转轴605上固定连接有齿轮606，所述齿轮606上分别啮合有第一齿条607和第二齿条608，所述第一齿条607和第二齿条608均滑动连接于托盘601，所述第二齿条608与托盘601之间固定连接有第五弹簧609，所述托盘601上开设有安装槽610，所述第一齿条607上配合有调节结构7；然后将离心风机8放置在托盘601上开设的安装槽610内，再缓慢关闭防护门401，在第四弹簧604的复位作用下，连接块602沿着第三导向杆603滑动，连同托盘601向空调机组1的内部滑动，在托盘601向内滑动的过程中，设在托盘601上的第二齿条608首先与空调机组1的内壁抵触，进而带动第二齿条608向托盘601的内部滑动，并压缩第五弹簧609（当托盘601向外滑动时，第二齿条608与空调机组1不抵触，第五弹簧609伸长，使第二齿条608复
位，第二齿条608带动齿轮606围绕第二转轴605转动，进而齿轮606带动第一齿条607沿着托盘601的内壁滑动，由于第一齿条607上固定连接有固定块701，进而第一齿条607带动挤压块703与离心风机8分离），此时第二齿条608带动齿轮606围绕第二转轴605转动，进而齿轮606带动第一齿条607沿着托盘601的内壁滑动，由于第一齿条607上固定连接有固定块701，进而第一齿条607带动挤压块703挤压离心风机8的底端，并推动离心风机8向空调机组1内部滑动，直至离心风机8的底端卡合在固定板705与安装槽610之间，且离心风机8的另一端抵触有挤压块703，从而有效的对离心风机8进行固定，稳定性强，当需要检修离心风机8时，在打开防护门401的同时会带动挤压块703向空调机组1外部滑动，进而不再与离心风机8抵触，便可灵活得调整离心风机8的位置，便于对离心风机8进行检修维护。
24.具体的，所述调节结构7包括固定块701，所述第一齿条607上固定连接有固定块701，所述固定块701滑动连接于托盘601，所述固定块701上转动连接有第一丝杆702，所述第一丝杆702上螺纹连接有挤压块703，所述挤压块703滑动连接于固定块701，所述托盘601的另一端转动连接有第二丝杆704，所述第二丝杆704上螺纹连接有固定板705，所述固定板705滑动连接于托盘601，所述第一丝杆702和第二丝杆704上均固定连接有旋钮706，所述挤压块703的一面为弧形结构；当安装离心风机8时，只需扭动第一丝杆702和第二丝杆704上的旋钮706，进而第一丝杆702和第二丝杆704分别带动挤压块703和固定板705上下滑动，进而调节至合适位置，且挤压块703的一面为弧形结构，有利于对离心风机8的固定，同时便于适应不同大小的离心风机8，灵活性强。
25.具体的，所述空调机组1上设有用于保护离心风机8的防护结构4，所述防护结构4包括第一转轴402，所述空调机组1上转动连接有第一转轴402，所述第一转轴402上固定连接有防护门401，所述防护门401的两侧分别与空调机组1之间设有一个扭力弹簧403，所述第一转轴402上固定连接有限位环404，所述限位环404转动连接于空调机组1，所述限位环404上来开设有多个限位孔405，所述空调机组1上滑动连接有限位条406，所述限位条406与空调机组1之间固定连接有第三弹簧407，所述限位条406的端部卡合于限位孔405；首先使用钥匙打开防护门401，再通过防护门401上的把手，以及扭力弹簧403的作用下，使防护门401围绕第一转轴402向上转动一定角度，当防护门401转动到指定位置后，限位条406在第三弹簧407的复位作用下，使限位条406的端部与限位环404上的限位孔405相互卡合，进而有效的对防护门401进行固定，避免防护门401在重力作用下向下关闭，提高了防护门401的稳定性。
26.具体的，所述空调机组1上设有驱动结构5，所述驱动结构5连接于防护结构4，所述驱动结构5包括两个驱动板501，所述第一转轴402的两端分别固定连接有一个驱动板501，所述空调机组1上转动连接有六个转轮502，其中三个所述转轮502置于同一平面内，三个所述转轮502之间缠绕有拉绳503，所述拉绳503滑动连接于空调机组1，所述拉绳503的一端固定连接于驱动板501，所述拉绳503的另一端固定连接于连接条504，所述连接条504滑动连接于空调机组1，所述连接条504固定连接于托盘601；在防护门401连同第一转轴402转动的同时，第一转轴402带动两个驱动板501转动，进而驱动板501转动的过程中不断拉动拉绳503，且拉绳503的另一端固定在连接条504上，连接条504固定在托盘601上，且拉绳503通过三个转轮502实现变向，且三个转轮502之间构成三角形，进而有效增大拉绳503的拉动距离，从而实现在打开防护门401的同时带动托盘601从空调机组1的内部滑出，进而便于安装
离心风机8，灵活性强。
27.具体的，所述空调机组1上设有用于安装内部元件的固定结构2，所述固定结构2包括安装盒201，所述空调机组1上固定连接有安装盒201，所述安装盒201上固定连接有两个第一导向杆202，两个所述第一导向杆202之间滑动连接有安装架203，所述安装架203上开设有四个滑槽204，两个所述滑槽204之间滑动连接有第一安装板205，所述安装架203上固定连接有三个第二安装板206，一个所述第二安装板206上滑动连接有限位板207，所述第二安装板206上固定连接有第二导向杆209，所述限位板207滑动连接于第二导向杆209，所述限位板207与第二安装板206之间固定连接有第一弹簧210，所述第一弹簧210贯穿于第二导向杆209，所述限位板207卡合于限位槽208，所述限位槽208开设在安装盒201上，所述限位板207呈“t”字形结构，所述第一安装板205和第二安装板206上均设有布线结构3；安装空调机组1的内部元件时，只需向上提起“t”字形结构的限位板207，使限位板207从限位槽208内脱离，再向外拉动安装架203，使安装架203通过第一导向杆202沿着安装盒201的内壁滑动，当安装架203滑动至安装盒201的边沿处时，限位板207在第一弹簧210的复位作用下沿着第二导向杆209向下滑动，并与另一限位槽208卡合，此时便可将安装架203固定在安装盒201的边沿处，稳定性强，然后通过安装架203上的滑槽204调整第一安装板205的位置，再将元件通过螺栓固定在第一安装板205和第二安装板206之间，且第一安装板205可左右随意滑动，便于适应不同大小的元件。
28.具体的，所述布线结构3包括连接板301，所述第一安装板205和第二安装板206上均转动连接有多个连接板301，所述连接板301与第一安装板205和第二安装板206之间均固定连接有第二弹簧303，所述连接板301上固定连接有弹片302；安装好内部元件后需要对元件上的电线进行整理并固定，拿取电线并按压连接板301，进而使电线置于连接板301与第一安装板205的内壁之间，且连接板301在第二弹簧303的复位作用下恢复至原位，且连接板301上固定连接有弹片302，可有效避免电线滑脱，进而便可对电线进行固定，同时可避免电线之间相互缠绕，操作简便。
29.本发明在使用时，首先使用钥匙打开防护门401，再通过防护门401上的把手，以及扭力弹簧403的作用下，使防护门401围绕第一转轴402向上转动一定角度，当防护门401转动到指定位置后，限位条406在第三弹簧407的复位作用下，使限位条406的端部与限位环404上的限位孔405相互卡合，进而有效的对防护门401进行固定，避免防护门401在重力作用下向下关闭，提高了防护门401的稳定性，在防护门401连同第一转轴402转动的同时，第一转轴402带动两个驱动板501转动，进而驱动板501转动的过程中不断拉动拉绳503，且拉绳503的另一端固定在连接条504上，连接条504固定在托盘601上，且拉绳503通过三个转轮502实现变向，且三个转轮502之间构成三角形，进而有效增大拉绳503的拉动距离，从而实现在打开防护门401的同时带动托盘601从空调机组1的内部滑出，进而便于安装离心风机8，灵活性强；当安装离心风机8时，只需扭动第一丝杆702和第二丝杆704上的旋钮706，进而第一丝杆702和第二丝杆704分别带动挤压块703和固定板705上下滑动，进而调节至合适位置（使固定板705与安装槽610之间形成的空间可与离心风机8底座左侧卡合，固定板705的目的在于防止离心风机8上下跳动，挤压块703与离心风机8的右侧对应，挤压块703向左移动后，离心风机8左侧与托盘601的拐角抵触，右侧与挤压块703抵触，采用左右夹持的方式固
定），且挤压块703的一面为弧形结构，有利于对离心风机8的固定，同时便于适应不同大小的离心风机8，灵活性强，然后将离心风机8放置在托盘601上开设的安装槽610内，再缓慢关闭防护门401，在第四弹簧604的复位作用下，连接块602沿着第三导向杆603滑动，连同托盘601向空调机组1的内部滑动，在托盘601向内滑动的过程中，设在托盘601上的第二齿条608首先与空调机组1的内壁抵触，进而带动第二齿条608向托盘601的内部滑动，并压缩第五弹簧609（当托盘601向外滑动时，第二齿条608与空调机组1不抵触，第五弹簧609伸长，使第二齿条608复位，第二齿条608带动齿轮606围绕第二转轴605转动，进而齿轮606带动第一齿条607沿着托盘601的内壁滑动，由于第一齿条607上固定连接有固定块701，进而第一齿条607带动挤压块703与离心风机8分离），此时第二齿条608带动齿轮606围绕第二转轴605转动，进而齿轮606带动第一齿条607沿着托盘601的内壁滑动，由于第一齿条607上固定连接有固定块701，进而第一齿条607带动挤压块703挤压离心风机8的底端，并推动离心风机8向空调机组1内部滑动，直至离心风机8的底端卡合在固定板705与安装槽610之间，且离心风机8的另一端抵触有挤压块703，从而有效的对离心风机8进行固定，稳定性强，当需要检修离心风机8时，在打开防护门401的同时会带动挤压块703向空调机组1外部滑动，进而不再与离心风机8抵触，便可灵活得调整离心风机8的位置，便于对离心风机8进行检修维护；安装空调机组1的内部元件时，只需向上提起“t”字形结构的限位板207，使限位板207从限位槽208内脱离，再向外拉动安装架203，使安装架203通过第一导向杆202沿着安装盒201的内壁滑动，当安装架203滑动至安装盒201的边沿处时，限位板207在第一弹簧210的复位作用下沿着第二导向杆209向下滑动，并与另一限位槽208卡合，此时便可将安装架203固定在安装盒201的边沿处，稳定性强，然后通过安装架203上的滑槽204调整第一安装板205的位置，再将元件通过螺栓固定在第一安装板205和第二安装板206之间，且第一安装板205可左右随意滑动，便于适应不同大小的元件；安装好内部元件后需要对元件上的电线进行整理并固定（元件通过螺栓固定在第一安装板205和第二安装板206之间，元件的电线就处于第一安装板205与第二安装板206附近），拿取电线并按压连接板301，进而使电线置于连接板301与第一安装板205、连接板301与第二安装板206的内壁之间，且连接板301在第二弹簧303的复位作用下恢复至原位，且连接板301上固定连接有弹片302，可有效避免电线滑脱，进而便可对电线进行固定，同时可避免电线之间相互缠绕，操作简便。
30.对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
31.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
