一种空调遥控器的制作方法

1.本实用新型涉及空调技术领域,特别是涉及一种空调遥控器。


背景技术:

2.现有空调遥控器的按键大都是已固定布局,产品功能形式也大体确定。然而有些遥控器需要切换不同代码模式,目前结构上是通过拨码切换开关与跳线实现。但现有的带拨码开关100的遥控器,都是将拨码设置在遥控器背面电池槽里,打开电池盖后可操作(如图1所示)。
3.这种方式存在以下两个技术问题:
4.1、拨码开关100设置在背面,比较隐蔽,用户比较难发现此功能,可操作性不完善。
5.2、同一系列遥控器,在不需要拨码开关100时,如果取消此部件,会留下一个空洞,影响外观,壳体兼容性不强。


技术实现要素:

6.为解决上述技术问题,本实用新型提供一种空调遥控器,方便用户操作,提高遥控器的兼容性,保证遥控器的美观。
7.本实用新型解决其技术问题所采用的技术方案是:
8.一种空调遥控器,包括壳体、按键组件及滑盖,所述壳体的内部设有电连接的电池与控制板,所述壳体的正面向下凹设有台阶面,所述台阶面上设有切换孔;所述按键组件,设置在所述壳体位于所述台阶面的部分内,并贴合在所述控制板上,包括安装板及设置在所述安装板上的按键;所述安装板上对应所述切换孔设有预留区,所述预留区上用于安装功能键或拨码开关;所述滑盖滑接于所述台阶面上。
9.在本技术的一些实施例中,所述台阶面的上表面贴合有装饰膜片,所述装饰膜片上设有按键孔,所述按键孔与所述按键一一对应,且形状相适配,所述按键的自由端穿过所述按键孔供操作。
10.在本技术的一些实施例中,所述装饰膜片上对应所述切换孔设有按键过孔或拨码过孔;
11.所述按键过孔的形状与所述功能键相匹配,用于所述功能键穿过;
12.所述拨码过孔的形状与所述拨码开关相匹配,用于所述拨码开关穿过。
13.在本技术的一些实施例中,所述功能键设置在连接块上,所述连接块固设在所述预留区的侧壁,与所述安装板形成一个整体,所述安装板上位于所述连接块的外侧设有切换槽,所述切换槽的外侧设有定位机构。
14.在本技术的一些实施例中,所述定位机构包括设置在所述切换槽外侧的翻边筋及设置在所述壳体内壁的定位筋,当所述安装板安装到位时,所述翻边筋与所述定位筋相对应。
15.在本技术的一些实施例中,所述预留区为一缺口,所述拨码开关连接在所述控制
板上,所述拨码开关的另一端依次穿过所述缺口及所述切换孔供操作。
16.在本技术的一些实施例中,所述壳体包括相盖合的前壳与后壳,所述前壳包括呈台阶状的上部和下部,所述台阶面设置在所述下部,所述上部设有与所述控制板电连接的显示屏,所述上部远离所述下部的一端设有发射灯,所述发射灯与所述控制板电连接。
17.在本技术的一些实施例中,所述下部远离所述上部的一端设有电池仓,所述电池仓的两端设有与电池的正负极连接的导体,所述导体与所述控制板电连接。
18.在本技术的一些实施例中,所述壳体上位于所述台阶面的两侧设有滑槽,所述滑槽的末端设有限位块,所述滑盖的两侧设有滑块,所述滑块滑动连接与所述滑槽内,且当所述滑盖滑至所述按键全部露出时所述滑块与所述限位块抵接。
19.在本技术的一些实施例中,所述滑盖的后端设有固定块,所述壳体的后端设有固定孔,且当所述滑盖滑至将所述按键全覆盖时,所述固定块嵌设在所述固定孔内。
20.本实用新型实施例的一种空调遥控器,其与现有技术相比,有益效果在于:通过在壳体的正面向下凹设台阶面,在台阶面上设置切换孔,同时按键组件的安装板上对应切换孔设置预留区,预留区上用于安装功能键或拨码开关,从而可根据需要选择安装功能键或拨码开关,提高了遥控器的兼容性,避免了重复开壳料模具。由于台阶面设置在壳体的正面,方便操作。另外,由于切换孔内会始终安装功能键或拨码开关,不会出现留下一个空洞的情况,提高了遥控器的美观性。同时,由于设置了滑盖,可以完全覆盖台阶面,进一步保证了遥控器的整体美观性。
附图说明
21.图1为现有的遥控器的结构示意图。

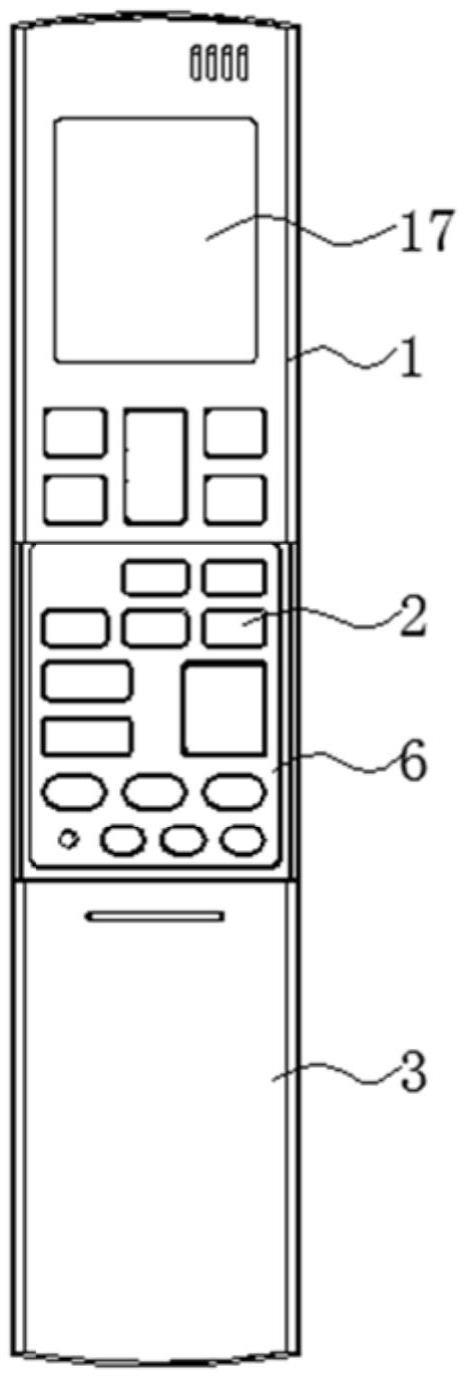

22.图2为本实用新型的遥控器的外观图。
23.图3本实用新型的遥控器的的滑盖打开时的结构示意图。
24.图4为图3的剖视图。
25.图5为本实用新型安装功能键的遥控器的爆炸图。
26.图6为本实用新型安装功能键的遥控器去除滑盖的结构示意图。
27.图7为本实用新型安装拨码开关的遥控器的爆炸图。
28.图8为本实用新型安装拨码开关的遥控器去除滑盖的结构示意图。
29.图9为本实用新型的按键的局部放大图。
30.图10为本实用新型的前壳的结构示意图。
31.其中:1-壳体,11-台阶面,12-前壳,13-后壳,14-定位筋,15-电池仓,16-切换孔,17-显示屏,2-按键组件,21-安装板,22-按键,23-切换槽,24-翻边筋,3-滑盖,4-电池,5-控制板,6-装饰膜片,61-按键孔,62-按键过孔,63-拨码过孔,7-拨码开关,8-功能键,9-连接块,100-拨码开关。
具体实施方式
32.下面结合附图和实施例,对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型,但不用来限制本实用新型的范围。
33.在本技术的描述中,需要理解的是,术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本技术和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本技术的限制。
34.此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中,“多个”的含义是两个或两个以上,除非另有明确具体的限定。
35.在本实用新型中,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或成一体;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言,可以根据具体情况理解上述术语在本实用新型中的具体含义。
36.如图2-8所示,本实用新型实施例优选实施例的一种空调遥控器,包括壳体1、按键组件2和滑盖3,所述壳体1的内部设有电连接的电池4与控制板5,所述壳体1的正面向下凹设有台阶面11,所述台阶面11上设有切换孔16;所述按键组件2设置在所述壳体1位于所述台阶面11的部分内,并贴合在所述控制板5上,包括安装板21及设置在所述安装板21上的按键22,所述按键22为多个,供用户点按操作,与所述控制板5电连接,实现相应的功能切换或调节。所述安装板21上对应所述切换孔16设有预留区,所述预留区上用于安装功能键8或拨码开关7。较佳地,所述预留区设置在所述安装板21的一角,方便制作。所述滑盖3滑接于所述台阶面11上。打开所述滑盖3后可以看到按键22和作为切换模式用的拨码开关7,拨码开关7用于可切换不同控制模式。
37.基于上述技术特征的空调遥控器,通过在壳体1的正面向下凹设台阶面11,在台阶面11上设置切换孔16,同时按键组件2的安装板21上对应切换孔16设置预留区,预留区上用于安装功能键8或拨码开关7,从而可根据需要选择安装功能键8或拨码开关7,提高了遥控器的兼容性,避免了重复开壳料模具。由于台阶面11设置在壳体1的正面,方便操作。另外,由于切换孔16内会始终安装功能键8或拨码开关7,不会出现留下一个空洞的情况,提高了遥控器的美观性。同时,由于设置了滑盖3,可以完全覆盖台阶面11,进一步保证了遥控器的整体美观性。
38.本实施例中,由于所述切换孔16会出现安装功能键8或拨码开关7两种情形,但由于所述功能键8与拨码开关7的大小不同,一般是所述功能键8大于所述拨码开关7,所以本实施例中将所述切换孔16设置成与所述功能按键8形状相匹配,由于所述切换孔16足够大,可以通过拨码开关7,并留有一定间隙。不过也正是由于所述切换孔16足够大,所以当所述切换孔16内安装了所述拨码开关7时,所述拨码开关7将于所述切换孔16之间存在间隙,为保证遥控器的整体美观性,所述台阶面11的上表面贴合有装饰膜片6,起到装饰外观的作用,保证了遥控器的整体美观性。同时,为避免所述装饰膜片6影响所述按键22的操作,所述装饰膜片6上设有按键孔61,所述按键孔61与所述按键22一一对应,且形状相适配,所述按键22的自由端穿过所述按键孔61供用户操作。同样的,所述壳体1的所述台阶面11上对应所述按键孔61也设有相应的孔,按键22的触发端设置在所述控制板5与所述壳体1之间,按键22的上端依次穿过所述台阶面11的孔及所述按键孔61。
39.另外,对应所述切换孔16,所述装饰膜片6有两种形式;
40.一种是对应安装所述功能键8的情形,请参阅附图5、6,此时所述装饰膜片6上对应所述切换孔16设有按键过孔62,所述按键过孔62的形状与所述功能键8相匹配,用于所述功能键8穿过。此时,相对应的,所述功能键8设置在连接块9上,所述连接块9固设在所述预留区的侧壁,与所述安装板21形成一个整体。同时,为方便制作,所述安装板21上位于所述连接块9的外侧设有切换槽22(如附图9所示),在模具成型时,可选择沿此槽保留此功能键8或取消此功能键8的两种形式。图5为保留预留功能键8时的结构,图7为取消预留功能键8时的结构。同时,保证安装的准确性,所述切换槽23的外侧设有定位机构。所述定位机构包括设置在所述切换槽23外侧的翻边筋24及设置在所述壳体1内壁的定位筋14,当所述安装板21安装到位时,所述翻边筋24与所述定位筋14相对应,此种对应关系可以是不同的对应关系,例如相抵接、相嵌合等。
41.需要注意的是,即使取消所述功能键8,安装所述拨码开关7,仍保留侧边的翻边筋24,以使所述定位筋14能完整可靠的与所述翻边筋24连接,从而保证所述按键组件2与所述前壳12的对应连接。
42.另一种是所述切换孔16对应安装所述拨码开关7的情形,请参阅附图7、8,此时所述拨码过孔63的形状与所述拨码开关7相匹配,用于所述拨码开关7穿过。所述预留区为一缺口,所述拨码开关7连接在所述控制板5上,所述拨码开关7的另一端依次穿过所述缺口及所述切换孔16供操作。所述安装板21上保留的翻边筋24与壳体的定位筋14配合,保证装配到位稳固。所述控制板5配上拨码开关7,再装在按键22后面,装饰膜片6对应拨码开关7的位置开设矩形拨码过孔63,这个孔仅能通过拨码开关63,即原前壳12的按键过孔大于拨码开关7的间隙被这个装饰膜片6有效掩盖了,保证外观协调。
43.本实施例中,所述壳体1包括相盖合的前壳12与后壳13,所述前壳12包括呈台阶状的上部和下部,所述台阶面11设置在所述下部,所述上部设有与所述控制板5电连接的显示屏17,用于显示相应的参数。所述上部远离所述下部的一端设有发射灯,所述发射灯与所述控制板5电连接,当点按相应的按键22后,所述发射灯发射信号,控制空调的切换或调节。所述定位筋14设置在所述前壳12上。同时,所述下部远离所述上部的一端设有电池仓15,所述电池仓15的两端设有与电池4的正负极连接的导体,所述导体与所述控制板5电连接,电池4安装在所述电池仓内,用于供电。所述电池仓15可以从所述壳体1的背面或正面开启,不过较佳地,所述电池仓15设置在正面,并通过所述滑盖3盖合,避免了在背面开启时需再设置电池盖体的情形,简化了遥控器的制作。
44.请参阅附图9、10,本实施例中,所述壳体1上位于所述台阶面11的两侧设有滑槽,所述滑槽可以设置在所述前壳12上,也可以设置在所述后壳13上,较佳地,所述滑槽设置在所述前壳12上。所述滑槽的末端设有限位块,所述滑盖3的两侧设有滑块,所述滑块滑动连接与所述滑槽内,且当所述滑盖3滑至所述按键22及所述电池仓15全部露出时所述滑块与所述限位块抵接,从而避免了在滑动所述滑盖3时所述滑盖3脱落,同时也方便电池4的更换。另外,为保证当所述滑盖3完全覆盖按键22时所述滑盖自身的稳定性,避免其在不需要滑动时自由滑动,所述滑盖3的后端设有固定块,所述壳体的后端设有与所述固定块适配的固定孔,当所述滑盖3滑至将所述按键22全覆盖时,所述固定块嵌设在所述固定孔内。
45.同时,为方便所述滑盖3的滑动,所述滑盖3上可以设置滑筋,所述滑筋沿所述滑盖
的横向设置,在滑动时手指按压在所述滑筋上,方便滑动,设置时可以设置一条或多条。所述后壳13上设有槽体,所述槽体横向设置,在使用时人手的其中一根手指嵌设在所述槽体内,保证了握持的稳定性。
46.以上所述仅是本实用新型的优选实施方式,应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型技术原理的前提下,还可以做出若干改进和替换,这些改进和替换也应视为本实用新型的保护范围。
