水冲式尾焦清输机的制作方法

1.本实用新型涉及焦炭生产技术领域,尤其是水冲式尾焦清输机。


背景技术:

2.烟煤在隔绝空气的条件下,加热到950-1050℃,经过干燥、热解、熔融、粘结、固化、收缩等阶段最终制成焦炭,这一过程叫高温炼焦高温干馏,由高温炼焦得到的焦炭用于高炉冶炼、铸造和气化。炼焦过程中产生的经回收、净化后的焦炉煤气既是高热值的燃料,又是重要的有机合成工业原料,由于焦炭的生产量较大,为此,我们提出水冲式尾焦清输机解决上述问题。


技术实现要素:

3.本实用新型的目的在于提供水冲式尾焦清输机,以解决上述背景技术中提出的问题。
4.为实现上述目的,本实用新型提供如下技术方案:
5.水冲式尾焦清输机,包括水箱,所述水箱的内底壁固定连接有水泵,所述水泵的输出端固定连通有第一导水管,所述第一导水管的外表面固定连通有第二导水管,所述第二导水管远离第一导水管的一端固定连通有导水槽,所述导水槽的内部设有推灰机,所述导水槽远离第二导水管的一端固定连通有焦炭斗,所述第一导水管远离水泵的一端与导水槽固定连接。
6.在进一步的实施例中,所述焦炭斗的底面固定安装有排污阀,所述焦炭斗的上表面通过合页铰接有盖板。
7.在进一步的实施例中,所述焦炭斗的上表面固定连通有烟筒,所述焦炭斗的外表面固定连通有第三导水管。
8.在进一步的实施例中,所述第三导水管远离焦炭斗的一端与水箱固定连通,所述水箱的上表面开设有注水口。
9.在进一步的实施例中,所述水箱的左侧面通过合页铰接有检修门,所述水箱的底面固定连通有排污管。
10.在进一步的实施例中,所述水箱的上表面固定连接有两组吊环,所述水箱的正面固定连接有水位水位显示计。
11.与现有技术相比,本实用新型的有益效果是:
12.本装置导水槽材质选用耐磨不锈钢,耐腐性强,由于水的流速较快,焦炭和焦粉在导水槽中内停留时间较短,机壳儿不会出现腐蚀和穿洞现象,水在导水槽内流动时对焦炭产生浮力,焦炭和导水槽之间为点解处,所以磨损量小,使用寿命长,易损件使用寿命约为三至四年,焦炭输送干净,一个循环完成后,导水槽内不会存留焦炭和焦粉,在焦炭斗上设置有烟筒,将焦炭熄灭产生的蒸汽从炉门儿处转移到料斗处,改善了操作环境,排污阀与水箱设有第三导水管,水根据水位高自动回流水箱,避免了水滴到路面,设备结构简单,维修
量小,减轻了维修工的劳动强度,水泵自动停止,避免电机长时间空转,避免了空运转的能源浪费。
附图说明

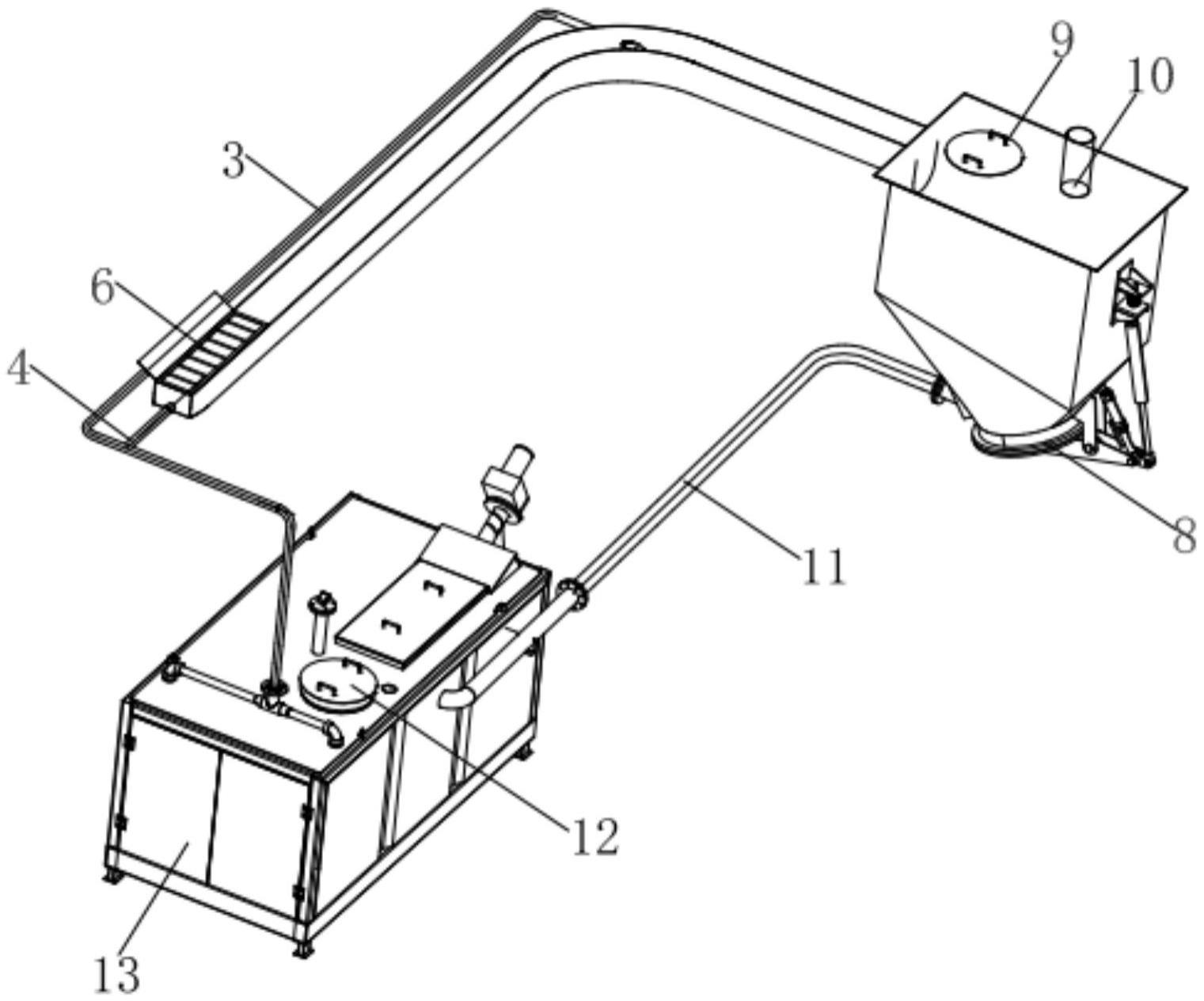

13.图1为水冲式尾焦清输机的立体结构示意图。
14.图2为水冲式尾焦清输机的正视图。
15.图3为水冲式尾焦清输机的俯视图。
16.图4为水冲式尾焦清输机的侧视图。
17.图中:1、水箱;2、水泵;3、第一导水管;4、第二导水管;5、导水槽;6、推灰机;7、焦炭斗;8、排污阀;9、盖板;10、烟筒;11、第三导水管;12、注水口;13、排污管;14、检修门;15、水位显示计;16、吊环。
具体实施方式
18.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
19.请参阅图1-4,本实用新型中,水冲式尾焦清输机,包括水箱1,水箱1的内底壁固定连接有水泵2,水泵2的输出端固定连通有第一导水管3,第一导水管3的外表面固定连通有第二导水管4,第二导水管4远离第一导水管3的一端固定连通有导水槽5,导水槽5的内部设有推灰机6,导水槽5远离第二导水管4的一端固定连通有焦炭斗7,第一导水管3远离水泵2的一端与导水槽5固定连接。
20.焦炭斗7的底面固定安装有排污阀8,焦炭斗7的上表面通过合页铰接有盖板9,焦炭斗7的上表面固定连通有烟筒10,焦炭斗7的外表面固定连通有第三导水管11,第三导水管11远离焦炭斗7的一端与水箱1固定连通,水箱1的上表面开设有注水口12,不仅可以方便工作人员对水进行加注,而且可以方便工作人员对污水进行排放。
21.水箱1的左侧面通过合页铰接有检修门14,水箱1的底面固定连通有排污管13,水箱1的上表面固定连接有两组吊环16,水箱1的正面固定连接有水位水位显示计15,不仅可以方便工作人员对设备进行日常维护,而且可以方便工作人员对水箱1内部的水位进行查看。
22.本实用新型的工作原理是:首先,水冲式尾焦清输机是利用水力作为输送动力,将高压水从导水槽5的推灰机6的正前面,直冲摘门后落下的红焦炭,红焦炭在输送过程中被水熄灭,同时在导水槽5的末端设置有焦炭斗7,进行水和焦炭分离,分离后的水经过第三导水管11,进入水箱1循环使用。
23.对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制
所涉及的权利要求。
24.此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。


技术特征:
1.水冲式尾焦清输机,其特征在于:包括水箱(1),所述水箱(1)的内底壁固定连接有水泵(2),所述水泵(2)的输出端固定连通有第一导水管(3),所述第一导水管(3)的外表面固定连通有第二导水管(4),所述第二导水管(4)远离第一导水管(3)的一端固定连通有导水槽(5),所述导水槽(5)的内部设有推灰机(6),所述导水槽(5)远离第二导水管(4)的一端固定连通有焦炭斗(7),所述第一导水管(3)远离水泵(2)的一端与导水槽(5)固定连接。2.根据权利要求1所述的水冲式尾焦清输机,其特征在于:所述焦炭斗(7)的底面固定安装有排污阀(8),所述焦炭斗(7)的上表面通过合页铰接有盖板(9)。3.根据权利要求1所述的水冲式尾焦清输机,其特征在于:所述焦炭斗(7)的上表面固定连通有烟筒(10),所述焦炭斗(7)的外表面固定连通有第三导水管(11)。4.根据权利要求3所述的水冲式尾焦清输机,其特征在于:所述第三导水管(11)远离焦炭斗(7)的一端与水箱(1)固定连通,所述水箱(1)的上表面开设有注水口(12)。5.根据权利要求1所述的水冲式尾焦清输机,其特征在于:所述水箱(1)的左侧面通过合页铰接有检修门(14),所述水箱(1)的底面固定连通有排污管(13)。6.根据权利要求1所述的水冲式尾焦清输机,其特征在于:所述水箱(1)的上表面固定连接有两组吊环(16),所述水箱(1)的正面固定连接有水位水位显示计(15)。

技术总结
本实用新型公开了水冲式尾焦清输机,包括水箱,所述水箱的内底壁固定连接有水泵,所述水泵的输出端固定连通有第一导水管,所述第一导水管的外表面固定连通有第二导水管,所述第二导水管远离第一导水管的一端固定连通有导水槽,所述导水槽的内部设有推灰机,所述导水槽远离第二导水管的一端固定连通有焦炭斗,所述第一导水管远离水泵的一端与导水槽固定连接,本装置导水槽材质选用耐磨不锈钢,耐腐性强,由于水的流速较快,焦炭和焦粉在导水槽中内停留时间较短,机壳儿不会出现腐蚀和穿洞现象,水在导水槽内流动时对焦炭产生浮力,焦炭和导水槽之间为点解处,所以磨损量小,使用寿命长,易损件使用寿命约为三至四年。易损件使用寿命约为三至四年。易损件使用寿命约为三至四年。


技术研发人员:李永
受保护的技术使用者:淮北市恒荣机械设备有限公司
技术研发日:2023.07.03
技术公布日:2023/10/27
