电解加工装置

1.本公开涉及一种电解加工装置。


背景技术:

2.现有技术中的内花键在加工时,一般均采用拉削或者铣削等加工方式来进行。但是这些加工方法均对加工刀具存在一定的损耗,在加工一定数量的内花键后,将需要对加工刀具进行更换。
3.基于此,电解加工内花键是一种可以替换拉削或者铣削等加工工艺的替换方法。中国发明专利cn111375850b公开了一种渐开线内花键多工位同步精密电解成型加工装置及方法,其通过轴向进给的方式,使用电解加工工艺来加工内花键。
4.但是这种加工方法中,电解工具的齿数需要与内花键齿数相同,并且由于电解加工时,电解工具与内花键之间需要保持在合理的间隙,当该间隙较大时,会降低加工速度;当该间隙较小时,不利于电解液的流动,无法将碎屑等带走,会影响加工质量和速度。


技术实现要素:

5.为了解决上述技术问题之一,本公开提供了一种电解加工装置。
6.根据本公开的一个方面,提供了一种电解加工装置,其包括:
7.下部壳体,所述下部壳体包括中空的内部空间,并通过所述内部空间形成电解液流通通道;所述电解液流通通道的入口位于所述下部壳体的下端;所述电解液流通通道的出口位于所述下部壳体的侧壁,并且靠近所述下部壳体的上端;
8.上部壳体,所述上部壳体固定于所述下部壳体;以及
9.加工工具,所述加工工具的至少部分位于所述下部壳体的内部空间内,并且所述加工工具的至少部分位于所述下部壳体和上部壳体之间,并通过所述加工工具密封所述下部壳体的上端;
10.其中,所述加工刀具的外周面与待加工工件的内壁面间隔设置,所述间隔大于等于0.2mm。
11.根据本公开的至少一个实施方式的电解加工装置,所述下部壳体的下端形成有外法兰。
12.根据本公开的至少一个实施方式的电解加工装置,所述内部空间包括台阶面,所述台阶面上设置待加工工件。
13.根据本公开的至少一个实施方式的电解加工装置,所述下部壳体包括第一中心孔和第二中心孔,其中第一中心孔具有第一直径,第二中心孔具有第二直径,所述第一直径小于第二直径,并且所述第一中心孔位于第二中心孔的下方。
14.根据本公开的至少一个实施方式的电解加工装置,所述上部壳体包括上部中心孔,所述上部中心孔的直径与所述第二直径相同。
15.根据本公开的至少一个实施方式的电解加工装置,所述加工工具包括:
16.加工刀具,所述加工刀具的下端包括齿形部;以及
17.密封件,所述密封件设置于所述加工刀具,并使得所述密封件位于所述上部壳体和下部壳体之间。
18.根据本公开的至少一个实施方式的电解加工装置,所述密封件包括:
19.板状部,所述板状部具有中心孔,所述加工刀具位于所述板状部的中心孔内,并且所述板状部位于所述上部壳体和下部壳体之间;以及
20.筒状部,所述筒状部设置于所述板状部的外周面,并且所述筒状部的上端高于所述板状部的上表面,所述筒状部的下端低于所述板状部的下表面;其中,所述筒状部的上端与所述上部壳体接触,所述筒状部的下端与所述下部壳体接触。
附图说明
21.附图示出了本公开的示例性实施方式,并与其说明一起用于解释本公开的原理,其中包括了这些附图以提供对本公开的进一步理解,并且附图包括在本说明书中并构成本说明书的一部分。

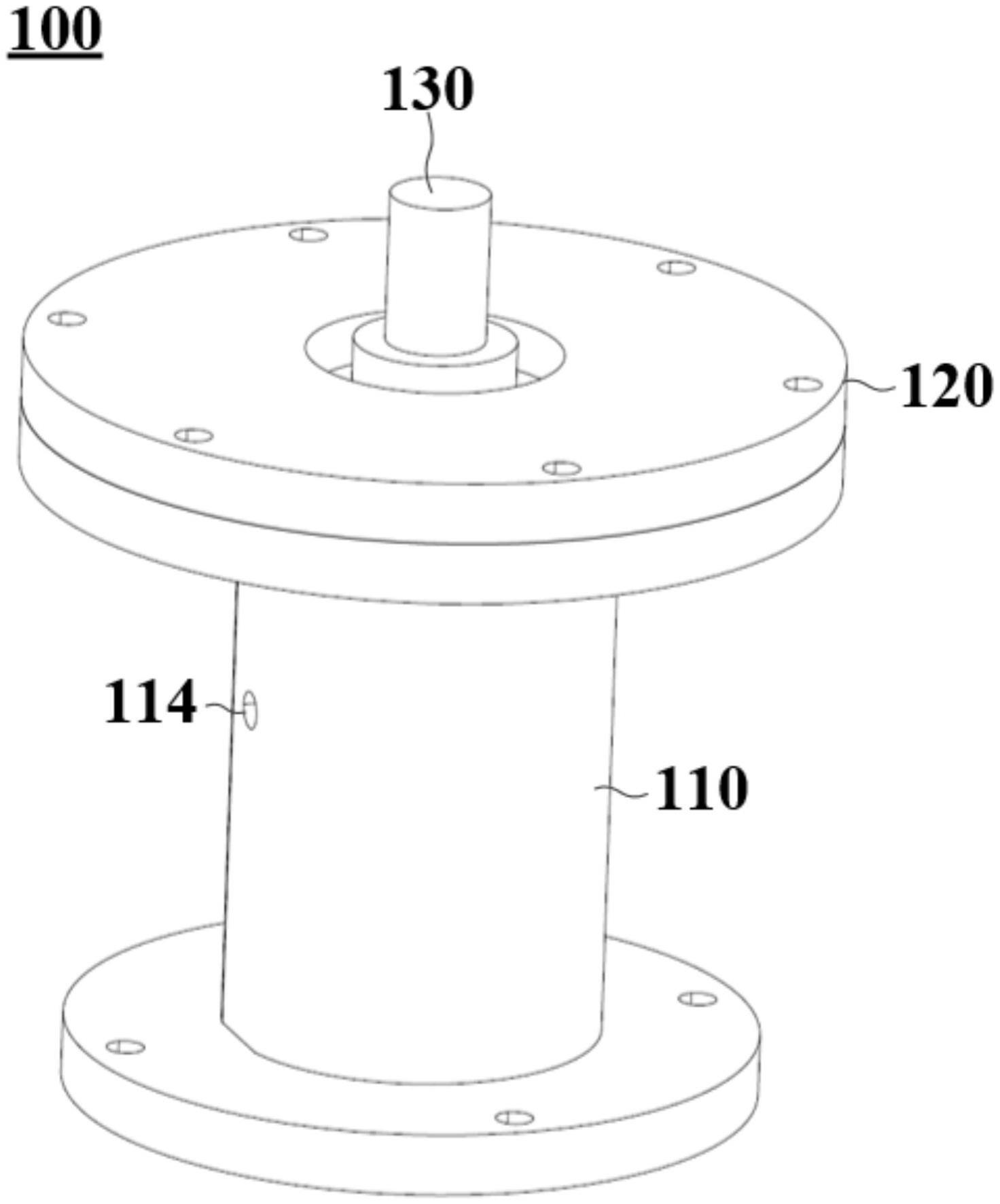

22.图1是根据本公开的一个实施方式的电解加工装置的结构示意图。
23.图2和图3是根据本公开的一个实施方式的电解加工装置的不同角度的剖视图。
24.图4是根据本公开的一个实施方式的加工工具的结构示意图。
25.图中附图标记具体为:
26.100电解加工装置
27.110下部壳体
28.111第一中心孔
29.112第二中心孔
30.113台阶面
31.114定位孔
32.120上部壳体
33.121上部中心孔
34.130加工工具
35.131加工刀具
36.132密封件
37.1321板状部
38.1322筒状部。
具体实施方式
39.下面结合附图和实施方式对本公开作进一步的详细说明。可以理解的是,此处所描述的具体实施方式仅用于解释相关内容,而非对本公开的限定。另外还需要说明的是,为了便于描述,附图中仅示出了与本公开相关的部分。
40.需要说明的是,在不冲突的情况下,本公开中的实施方式及实施方式中的特征可以相互组合。下面将参考附图并结合实施方式来详细说明本公开的技术方案。
41.除非另有说明,否则示出的示例性实施方式/实施例将被理解为提供可以在实践
中实施本公开的技术构思的一些方式的各种细节的示例性特征。因此,除非另有说明,否则在不脱离本公开的技术构思的情况下,各种实施方式/实施例的特征可以另外地组合、分离、互换和/或重新布置。
42.在附图中使用交叉影线和/或阴影通常用于使相邻部件之间的边界变得清晰。如此,除非说明,否则交叉影线或阴影的存在与否均不传达或表示对部件的具体材料、材料性质、尺寸、比例、示出的部件之间的共性和/或部件的任何其它特性、属性、性质等的任何偏好或者要求。此外,在附图中,为了清楚和/或描述性的目的,可以夸大部件的尺寸和相对尺寸。当可以不同地实施示例性实施例时,可以以不同于所描述的顺序来执行具体的工艺顺序。例如,可以基本同时执行或者以与所描述的顺序相反的顺序执行两个连续描述的工艺。此外,同样的附图标记表示同样的部件。
43.当一个部件被称作“在”另一部件“上”或“之上”、“连接到”或“结合到”另一部件时,该部件可以直接在所述另一部件上、直接连接到或直接结合到所述另一部件,或者可以存在中间部件。然而,当部件被称作“直接在”另一部件“上”、“直接连接到”或“直接结合到”另一部件时,不存在中间部件。为此,术语“连接”可以指物理连接、电气连接等,并且具有或不具有中间部件。
44.为了描述性目的,本公开可使用诸如“在
……
之下”、“在
……
下方”、“在
……
下”、“下”、“在
……
上方”、“上”、“在
……
之上”、“较高的”和“侧(例如,如在“侧壁”中)”等的空间相对术语,从而来描述如附图中示出的一个部件与另一(其它)部件的关系。除了附图中描绘的方位之外,空间相对术语还意图包含设备在使用、操作和/或制造中的不同方位。例如,如果附图中的设备被翻转,则被描述为“在”其它部件或特征“下方”或“之下”的部件将随后被定位为“在”所述其它部件或特征“上方”。因此,示例性术语“在
……
下方”可以包含“上方”和“下方”两种方位。此外,设备可被另外定位(例如,旋转90度或者在其它方位处),如此,相应地解释这里使用的空间相对描述语。
45.这里使用的术语是为了描述具体实施例的目的,而不意图是限制性的。如这里所使用的,除非上下文另外清楚地指出,否则单数形式“一个(种、者)”和“所述(该)”也意图包括复数形式。此外,当在本说明书中使用术语“包含”和/或“包括”以及它们的变型时,说明存在所陈述的特征、整体、步骤、操作、部件、组件和/或它们的组,但不排除存在或附加一个或更多个其它特征、整体、步骤、操作、部件、组件和/或它们的组。还要注意的是,如这里使用的,术语“基本上”、“大约”和其它类似的术语被用作近似术语而不用作程度术语,如此,它们被用来解释本领域普通技术人员将认识到的测量值、计算值和/或提供的值的固有偏差。
46.图1是根据本公开的一个实施方式的电解加工装置100的结构示意图。图2和图3是根据本公开的一个实施方式的电解加工装置的不同角度的剖视图。
47.如图1至图3所示,本公开的电解加工装置100可以包括下部壳体110、上部壳体120和加工工具130等部件。
48.由于下部壳体110需要被驱动转动,因此,其形成为圆柱形或者大致为圆柱形的部件,并且在所述下部壳体110的中心轴线位置,沿其轴线方向形成为中心孔。
49.在一个优选的实施例中,所述中心孔包括第一中心孔111和第二中心孔112,其中,所述第一中心孔111具有第一直径,第二中心孔112具有第二直径,所述第一直径小于第二
直径,也就是说,在所述下部壳体110的内部形成有不等径的中心孔结构。
50.从位置上说,所述第一中心孔111位于第二中心孔112的下方,相应地,所述第二中心孔112的下端与所述第一中心孔111的上端连接并连通,由此在第一中心孔111和第二中心孔112的连接处形成有台阶面113,此时所述台阶面113形成为定位面,待加工工件能够被设置于所述台阶面113,并为准确地定位,然后再对该待加工工件进行加工。
51.所述下部壳体110的侧壁开设有定位孔114,从位置上说,所述定位孔114高于所述台阶面113,当在所述定位孔114中设置定位件(例如拧入定位螺钉或者塞入定位销)等情况下,通过定位件(包括定位螺钉或者定位销)实现对待加工工件的定位。
52.本公开中,所述下部壳体110包括中空的内部空间,并通过所述内部空间形成电解液流通通道;更具体地,所述电解液流通通道的入口位于所述下部壳体110的下端,例如,所述第一中心孔111的下端形成为上述电解液流通通道的入口。
53.所述电解液流通通道的出口位于所述下部壳体110的侧壁,并且靠近所述下部壳体110的上端。此时,可以通过在所述下部壳体110的侧壁上形成通孔,并通过该通孔形成电解液流通通道的出口,此时所述通孔能够与所述第二中心孔112连通。
54.所述下部壳体110的下端形成有外法兰,由此能够通过该外法兰将所述下部壳体110固定于机床的可转动部件,由此使得下部壳体110能够被驱动转动。
55.所述上部壳体120固定于所述下部壳体110;在一个具体的实施例中,所述下部壳体110的上端也形成有外法兰,相应地,所述上部壳体120形成为与所述下部壳体110的上端的外法兰等直径的圆柱体,并通过螺钉等紧固件将所述上部壳体120固定于所述下部壳体110。
56.所述加工工具130的至少部分位于所述下部壳体110的内部空间内,由此能够通过该加工工具130对待加工工件的内壁面进行电解加工;而且,所述加工工具130的至少部分位于所述下部壳体110和上部壳体120之间,并通过所述加工工具130密封所述下部壳体110的上端。
57.在一个实施例中,所述上部壳体120包括上部中心孔121,所述上部中心孔121的直径与所述第二直径相同,由此所述加工工具130能够沿垂直于其轴向的方向移动,从而使得该加工工具130的轴线与上部壳体120和/或下部壳体110的轴线之间偏置距离值可变,从而能够通过同一个加工工具130来加工不同内径的内花键,使得该电解加工装置具有较高的适用性。
58.在一个优选的实施例中,所述加工工具130包括加工刀具131和密封件132等部件。
59.所述加工刀具131采用导电材料制备,并能够形成为电解加工装置的阴极。在一个实施例中,所述加工刀具131整体上形成为圆柱状,在所述加工刀具131的下端包括齿形部,所述齿形部可以使得所述加工刀具131的下端形成为大致齿轮的形状。在一个优选的实施例中,所述加工刀具131的下端可以包括沿其轴向方向设置的9个齿形部,这些齿形部在所述加工刀具131的周向表面上均匀分布。
60.从长度上说,所述齿形部的长度(轴向方向)大于等于或者略大于被加工的内花键的长度(轴向方向),从而在本公开的电解加工装置在使用时,能够对该内花键一次成型,提高了对待加工工件的加工效率。
61.所述密封件132设置于所述加工刀具131,一方面,所述密封件132能够与该加工刀
具131固定,并随加工刀具131一同转动。另一方面,所述密封件132也能够不与加工刀具固定,当所述加工刀具131转动时,所述密封件132可以不转动。
62.在一个优选的实施例中,所述密封件132通过绝缘材料制备,从而本公开的电解加工装置的下部壳体110可以形成为阳极,此时所述下部壳体110通过导电材料制备,并被连接于电源的正极,由此当将待加工工件设置于所述下部壳体110时,所述待加工工件也形成为阳极。相应地,所述电源的负极被连接至加工刀具131,由此所述加工刀具131形成为阴极。
63.本公开中,所述密封件132位于所述上部壳体120和下部壳体110之间,由此,一方面能够使得所述加工刀具131与待加工工件之间形成绝缘结构,另一方面,所述密封件132也能够密封所述下部壳体110的上端,即密封所述第二中心孔112的上端。
64.图4是根据本公开的一个实施方式的加工工具的结构示意图。
65.在一个优选的实施例中,如图4所示,所述密封件132包括:板状部1321和筒状部1322等部件。
66.所述板状部1321具有中心孔,所述加工刀具131位于所述板状部1321的中心孔内,本公开中,所述加工刀具131的外径小于第二中心孔112或者上部中心孔121的直径,相应地,当加工刀具131沿垂直于其轴线的方向运动时,所述板状部1321与所述加工刀具131共同运动,此时所述板状部1321能够相对于下部壳体110和上部壳体120滑动。
67.另一方面,所述板状部1321位于所述上部壳体120和下部壳体110之间;当所述加工刀具131转动并且所述密封件132也转动的前提下,所述密封件132也与下部壳体110的上端,以及与所述上部壳体120的下端滑动接触。
68.所述筒状部1322设置于所述板状部1321的外周面,并且所述筒状部1322的上端高于所述板状部1321的上表面,所述筒状部1322的下端低于所述板状部1321的下表面;优选地,所述板状部1321的外周面连接于所述筒状部1322的中部位置。
69.所述筒状部1322的上端与所述上部壳体120接触,所述筒状部1322的下端与所述下部壳体110接触;相应地,考虑到筒状部1322可能会发生的平移和转动,本公开中,所述下部壳体110和上部壳体120之间能够形成环形空腔结构,该筒状部1322可滑动地设置于所述环形空腔结构内。
70.由此,一方面,所述筒状部1322、板状部1321以及下部壳体110之间形成有容纳空间,该容纳空间能够使得从板状部1321附近泄漏的电解液存储在该容纳空间,不会再向其他区域泄漏;而且所述筒状部1322的上端与所述上部壳体120之间的接触也能够起到一定的定位和支撑加工工具的作用。
71.在一个实施例中,所述加工刀具131的外周面与待加工工件的内壁面间隔设置,所述间隔大于等于0.2mm,从而能够使得在加工待加工工件时,将加工刀具131和待加工工件之间的间隙调整为合适的数值。
72.本公开的电解加工装置在使用,可以将其固定于机床上,然后调整加工刀具131的位置,使得该加工刀具131与待加工工件的内表面的间隙为预设值(或者说加工刀具131的轴线与待加工工件的轴线之间的距离为预定值),然后所述加工刀具131能够被驱动转动,而且所述下部壳体110也能够被驱动转动;从而对下部壳体110内的待加工工件进行一次加工成型。
73.而且本公开的电解加工装置的电解液流通通道流动顺畅,不需要设置高压泵,相应地也不需要在管路上设置各种密封接头等。
74.本领域技术人员应当知晓,加工刀具131与待加工工件之间不同的转速比,能够使得同一个加工刀具131加工不同齿数的渐开线齿,并由此提高了本公开的电解加工装置的使用场景数量。
75.在本说明书的描述中,参考术语“一个实施例/方式”、“一些实施例/方式”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例/方式或示例描述的具体特征、结构、材料或者特点包含于本技术的至少一个实施例/方式或示例中。在本说明书中,对上述术语的示意性表述不必须针对的是相同的实施例/方式或示例。而且,描述的具体特征、结构、材料或者特点可以在任一个或多个实施例/方式或示例中以合适的方式结合。此外,在不相互矛盾的情况下,本领域的技术人员可以将本说明书中描述的不同实施例/方式或示例以及不同实施例/方式或示例的特征进行结合和组合。
76.此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。在本技术的描述中,“多个”的含义是至少两个,例如两个,三个等,除非另有明确具体的限定。
77.本领域的技术人员应当理解,上述实施方式仅仅是为了清楚地说明本公开,而并非是对本公开的范围进行限定。对于所属领域的技术人员而言,在上述公开的基础上还可以做出其它变化或变型,并且这些变化或变型仍处于本公开的范围内。
