1.本实用新型涉及医疗器械技术领域，具体涉及一种医用导管剥皮装置。


背景技术：

2.医用导管一般有多层材料组成。制作导管时，需要将多层材料经过流变合成一体。常采用热缩管嵌套在管体外表面，对管体进行热熔，利用热缩管的收缩力，将融化的材料挤压到一起。所以在导管流变完成后，有一道工序是将导管流变后的嵌套的外层热缩管进行剥离。
3.现有技术已经存在热缩管的剥离装置，如公开号为cn215282043u、名称为一种导管剥皮分离器的实用新型专利，又如公开号为cn217802065u、名称为一种可调节手持热缩管剥离工装，现有技术装置，大多结构复杂，装置固定，实现原理复杂，实用性较差，且刀片易损坏医用导管外表面，造成资源的浪费。
4.因此，有必要提供一种医用导管剥皮装置来解决上述问题。


技术实现要素：

5.本实用新型提供一种医用导管剥皮装置，对现有的刀具进行改进，结构简单，使用方便，既保证了导管的剥皮质量又提高了工作效率。
6.为了达到上述目的，本实用新型所采用的技术方案是：一种医用导管剥皮装置，包括：壳体、刀片，壳体底部设有导管穿过的通道，所述刀片包括固定部、刀刃，所述固定部的上部与壳体固定且刀刃伸入通道内，所述固定部的底面与导管配合，固定部底端一侧伸出形成挑起部，所述挑起部与固定部相邻处设置刀刃，所述刀刃朝上设置。
7.优选的，所述壳体包括第一壳体、第二壳体，第一壳体和第二壳体内侧开设与固定部相配合的定位槽。
8.优选的，所述固定部为平行四边形片状。
9.优选的，所述第一壳体、第二壳体、固定部通过螺丝连接固定为一个整体。
10.优选的，所述壳体的外周表面光滑。
11.优选的，所述刀片设置在壳体内侧的一端。
12.本实用新型的有益效果：
13.本实用新型采用上述技术方案，结构简单，使用方便，刃口向上，头端扁平光滑便于挑起热收缩管，且与导管接触面光滑，对需要剥离的导管定位且不会损伤导管。
附图说明
14.为了更清楚地说明本实用新型实施方式或现有技术中的技术方案以及本实用新型的有益效果，下面将对实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的结构。
15.图1为本实用新型的剖视图。
16.图2为本实用新型的刀片立体图。
17.图3为图2中刀刃的放大图。
18.图4为刀片的主视图。

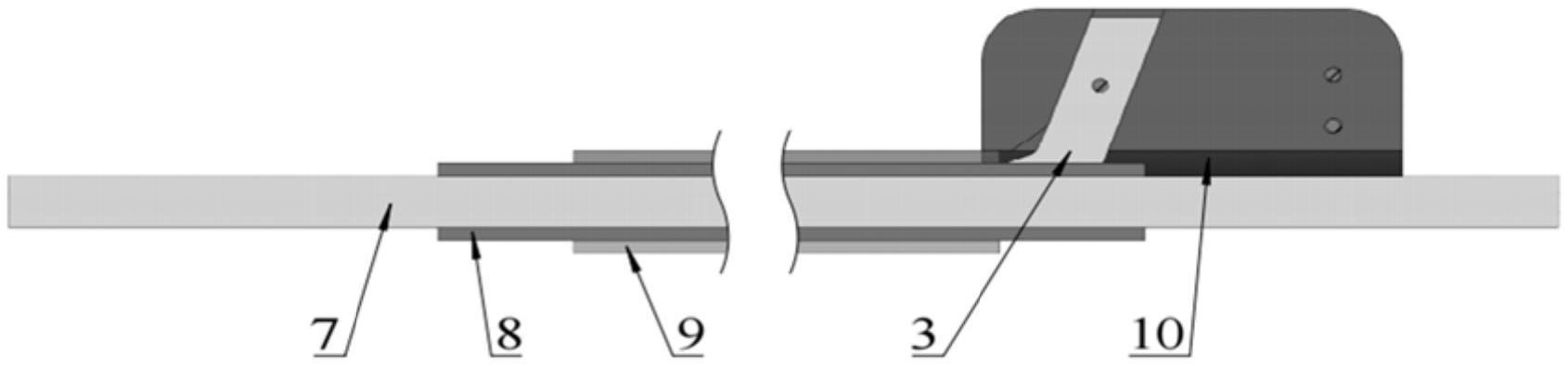

19.图5为本实用新型使用状态图。
20.图6为图5的爆炸图。
21.图中：1-壳体部分一，2-定位槽，3-刀片，4-壳体部分二，5-垫片，6-螺丝，7-制管芯棒，8-导管，9-热收缩管，10-光滑通道，11-刀刃。
具体实施方式
22.本实用新型的具体实施例：
23.如图1-图6所示，本实施例的医用导管剥皮装置，包括以下部件：壳体部分一1，定位槽2，刀片3，壳体部分二4，垫片5，螺丝6，制管芯棒7，导管8，热收缩管9，光滑通道10，刀刃11。
24.本实施例的壳体部一1和壳体部分二4内侧开设与固定部相配合的定位槽2，且底部设有导管8穿过的光滑通道10，所述刀片3包括固定部、刀刃11，所述固定部的上部与壳体固定且刀刃伸入通道内，所述固定部的底面内凹形成与导管配合的弧面，固定部底端一侧伸出形成挑起部，所述挑起部与固定部相邻处设置刀刃，所述刀刃朝上设置。
25.优选的，所述固定部为平行四边形片状。
26.优选的，所述第一壳体、第二壳体、固定部通过螺丝6固定为一个整体并设置垫片5。
27.优选的，所述壳体的外周表面光滑。
28.优选的，所述刀片设置在壳体内侧的一端。
29.本实用新型的操作步骤如下：
30.1、单手掌握装置，将流变后的导管，一端对准刀片刃口面。
31.2、使用刀片头端扁平光滑部分挑起部分热收缩管9。将流变的的导管穿过光滑通道10直至从近端露出部分，此时刃口切割部分热收缩管。
32.3、一只手抓住装置且轻轻按压在导管上，另一只手拉动步骤2中从近端露出的部分，直至导管全部拉出。
33.4、热收缩管已经全部切割，可轻松剥离。
34.本实用新型刀片与导管接触面光滑且呈截面呈弧形，参见图4，在保证切割完全的同时，不损伤导管，保证导管质量，刀片的刃口向上，头端扁平光滑便于挑起热收缩管，定位槽中设置定位孔，导向及定位刀片的位置，采用本实用新型装置刀片可方便快速更换；根据导管的不同，可调节刀片位置(定位槽位置参数修改，定位螺丝位置参数修改)进行适配；结构设计简单，生产成本低，简单易操作；装置小巧，便携且不占用空间。
35.以上仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。


技术特征：
1.一种医用导管剥皮装置，其特征在于，包括壳体、刀片，壳体底部设有导管穿过的通道，所述刀片包括固定部、刀刃，所述固定部的上部与壳体固定且刀刃伸入通道内，所述固定部的底面与导管配合，固定部底端一侧伸出形成挑起部，所述挑起部与固定部相邻处设置刀刃，所述刀刃朝上设置。2.根据权利要求1所述的医用导管剥皮装置，其特征在于，所述壳体包括第一壳体、第二壳体，第一壳体和第二壳体内侧开设与固定部相配合的定位槽。3.根据权利要求2所述的医用导管剥皮装置，其特征在于，所述固定部为平行四边形片状。4.根据权利要求3所述的医用导管剥皮装置，其特征在于，所述第一壳体、第二壳体、固定部通过螺丝连接固定为一个整体。5.根据权利要求3或4所述的医用导管剥皮装置，其特征在于，所述壳体的外周表面光滑。6.根据权利要求3或4所述的医用导管剥皮装置，其特征在于，所述刀片设置在壳体内侧的一端。

技术总结
本实用新型公开了一种医用导管剥皮装置包括壳体、刀片，壳体底部设有导管穿过的通道，所述刀片包括固定部、刀刃，所述固定部的上部与壳体固定且刀刃伸入通道内，所述固定部的底面与导管配合，固定部底端一侧伸出形成挑起部，所述挑起部与固定部相邻处设置刀刃，所述刀刃朝上设置。本实用新型装置小巧，便携且不占用空间，刀片的刃口向上，头端扁平光滑便于挑起热收缩管，在保证切割完全的同时，不损伤导管，保证导管质量。保证导管质量。保证导管质量。


技术研发人员：李建文 肖迦一 潘华军 石玉银 向囝
受保护的技术使用者：长沙金维医疗科技有限公司
技术研发日：2023.05.10
技术公布日：2023/10/27
