1.本实用新型涉及牙齿矫正技术领域,尤其涉及一种正畸钥匙关闭曲弓丝。
背景技术:2.随着口腔治疗技术的发展成熟,以及人们对口腔美观程度重视度的不断提高,正畸治疗在临床上得到广泛推广。正畸治疗中,如果前牙歪斜程度较轻时,一般局部使用片段弓丝,与种植支抗配合将前牙牵引移动至正常位置;如果前牙倾斜同时与邻牙产生重叠,需要通过拔除前磨牙或片切前牙的方式,获得矫治间隙,并佩戴固定矫治器,促使全部牙齿缓慢发生移动,来形成排列整齐的牙列。固定矫治器由带环、托槽和弓丝三部分组成,带环由不锈钢薄片制成,为环形,用粘固剂粘固在固位牙上,与托槽一起支撑矫治弓丝并起传递矫治力的作用。带环的颊侧一般焊有颊面管,可以插入弓丝,通常选择第一磨牙作为粘着带环的固位牙。为了增加弓丝的弹性,矫治时,医生会根据患者的实际牙弓大小,选择对应尺寸弓丝,并在其上弯曲、扭转制作关闭曲,后将弯制好的矫治弓丝插入带环的颊面管中并通过结扎丝结扎在所有的牙面托槽上使用,利用关闭曲加力形变后产生的回弹力,使牙齿与弓丝同步移动,最终实现排齐。
3.选择关闭曲,除了易于弯制之外,还需要考虑其矫治力,在应用中,可根据所需牵引力的大小,选择合适的关闭曲。一般而言,关闭曲产生矫治力的大小与弓丝的截面尺寸、关闭曲的高度、托槽间距、关闭曲的形状有关。其他条件相同时,弓丝的截面尺寸越大,关闭曲垂直高度越小,关闭曲产生的力越大;托槽之间的距离越大,关闭曲所含的弓丝越长,关闭曲产生的力越小。
4.对于直丝弓矫治器而言,托槽间距是固定的,关闭曲的高度也受到前庭沟的限制。为了产生合适的矫治力,临床上一般选用0.018
×
0.025或0.019
×
0.025英寸的方丝,更粗或更细的方丝,由于其产生的力过大或过小而较少使用。因此,就关闭曲的形状而言,如何在保证矫正效果的前提下,不增加关闭曲高度,而通过增加关闭曲所含的弓丝长度,使得弓丝的弹性更大,矫治力更温和,对牙龈组织刺激更小,这是本领域技术人员一直在思考并改进的问题。
5.现有临床常用的关闭曲为t形曲,其体积大,弯制繁琐,操作费时费力;而且,弓丝在进行加力时,一般采用末端回弯或中间设置弯钩的形式,回弯,由于使用较大的力量,容易造成颊管的脱落,以及对黏膜和牙龈的刺激;弯钩一般放在两个托槽之间,常见于第二前磨牙和第一磨牙之间,这两个牙齿之间间距较短,所以对弯钩放置位置的精确度要求高,如果靠近中,弓丝无法就位,如果靠远中,可能加力两次后,由于挂钩紧贴第一磨牙,无法加力,就需要重新弯制弓丝。
6.针对上述问题,亟需设计一种形状简单、加力方便,且佩戴舒适度高,治疗高效的关闭曲。
技术实现要素:7.为了克服现有关闭曲体积大,弯制复杂,加力不便,佩戴舒适度不高的问题,本实用新型提供了一种正畸钥匙关闭曲弓丝,在关闭曲的顶部弯制圈曲,远端弯制突起,通过增加托槽间弓丝长度,使得关闭曲的弹性更好,矫治力更柔和。同时,突起作为加力部位,通过缩短与其连接的结扎丝长度进行多次加力,操作方便,无需回弯,及重新弯制关闭曲进行加力,且患者佩戴舒适度高,此外,关闭曲采用简单的结构设计,弯制简单容易,节省临床操作时间,使得治疗更高效。本实用新型的目的主要是通过下述方案得以实现的:
8.一种正畸钥匙关闭曲弓丝,包括水平的弓丝,弓丝设置于牙齿表面的颊面管内,其特征是,弓丝上对称设有两个钥匙关闭曲,钥匙关闭曲包括依次连接的顶部的圈曲和远端的突起,突起通过结扎丝半固定在固定连接件上,用于为圈曲加力。
9.进一步的,所述圈曲一侧端设置第一力臂,突起一侧端设置第二力臂;第一力臂与第二力臂与水平的弓丝连接。
10.进一步的,所述钥匙关闭曲与弓丝共平面。
11.进一步的,所述固定连接件包括颊面管或支抗钉。
12.进一步的,所述弓丝为正畸不锈钢方丝。
13.与现有技术相比,本实用新型的有益效果是:
14.1.本技术中的钥匙关闭曲结构简单,弯制方便,远端弯制的凸起方便加力,避免了回弯或弯钩造成的颊面管脱落,对黏膜和牙龈的刺激,以及重新弯制关闭曲带来的麻烦以及时间浪费,使治疗更高效。
15.2.突起通过结扎丝与固定连接件连接,通过缩短与突起连接的结扎丝长度可进行多次加力。结扎丝的末端固定在颊面管上,进行多次加力,可持续的向目标磨牙提供近中方向移动的矫治力,有效控制拔牙间隙;结扎丝的末端固定在支抗钉上进行多次加力,可有效控制前牙转矩,使内收可靠。
附图说明

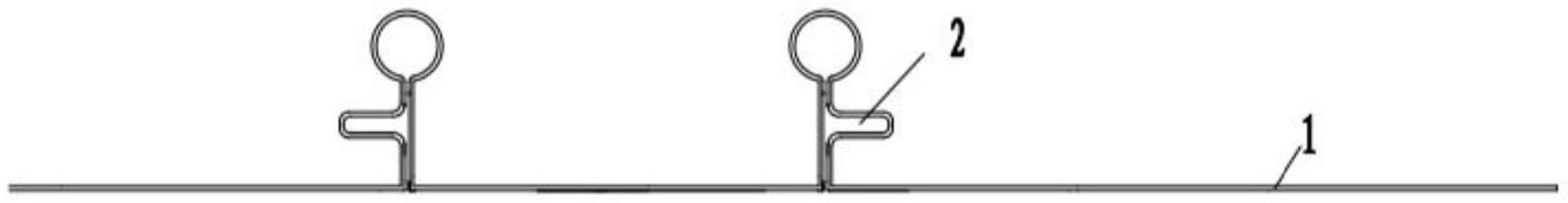

16.图1为正畸钥匙关闭曲弓丝结构示意图;
17.图2为钥匙关闭曲结构示意图;
18.图中:
19.1弓丝;
20.2钥匙关闭曲,21圈曲,22突起;
21.31第一力臂,32第二力臂。
具体实施方式
22.为了使本领域的普通技术人员能更好的理解本实用新型的技术方案,下面结合附图和实施例对本实用新型的技术方案做进一步的详细说明。
23.实施例一:
24.如图1-2所示,一种正畸钥匙关闭曲弓丝,包括水平的弓丝1,弓丝1设置于牙齿表面的颊面管内,弓丝1上弯曲成形有钥匙关闭曲2,钥匙关闭曲2包括依次连接的顶部的圈曲21和远端的突起22,其中,圈曲21一侧端设置第一力臂31;突起22一侧端设置第二力臂32;
第一力臂31与第二力臂32相互远离时,圈曲21产生的形变回弹力提供带动目标磨牙近中移动的矫治力;突起22通过结扎丝被反向施力后半固定在固定连接件上,固定连接件为颊面管。
25.进一步的,钥匙关闭曲2与弓丝1共平面,未使用状态下,第一力臂31与第二力臂32相互靠近,关闭曲2的形状为钥匙状,钥匙关闭曲2的数量为两个,两个钥匙关闭曲2对称布置;结扎丝采用直径为0.2或者0.25mm的圆形钢丝,患者佩戴一段时间后,可通过后抽结扎丝,缩短连接在突起22与颊面管之间结扎丝的有效长度对钥匙关闭曲2顶端的圈曲21进行多次加力,每次加力,使关闭曲打开1~1.5mm,即每次拔牙间隙相对关闭1~1.5mm,很容易实现精准控制,牙齿间隙关闭相对可靠。
26.弓丝1末端不用特殊固定,可在颊面管内自由滑动,为了避免弓丝1自由端对患者牙龈造成伤害,将弓丝1自由端进行打磨,必要时将延伸的多余的长度进行裁剪并打磨。通过缩短结扎丝长度进行多次加力,有效避免了弓丝1回弯或弯钩造成的颊面管脱落,对黏膜和牙龈的刺激,以及重新弯制关闭曲带来的麻烦以及时间浪费,提高了治疗效率。
27.进一步的,所述弓丝为正畸不锈钢方丝,截面为矩形与颊面管的横截面相适配,弓丝在颊面管内可产生近、远中方向的滑动,使得钥匙关闭曲2持续带动目标磨牙发生近中移动。
28.下面对本实施例中,实用新型的使用方法进行说明。
29.对于前牙倾斜同时与邻牙产生重叠的患者,需要在拔除前磨牙后,做关闭拔牙间隙的矫治,这时,将结扎丝一端与双侧的两个钥匙关闭曲2的突起22连接,将结扎丝的另一端半固定在目标磨牙颊侧的颊面管上,第一力臂31与第二力臂32相互远离,圈曲21的开口被拉大,产生的形变回弹力,使得第一力臂31与突起22及第二力臂32相向运动,结扎丝拉动与其相连的目标磨牙颊侧的颊面管向近中方向移动,颊面管带动目标磨牙同步向近中方向移动,对其产生近中方向的矫治力,实现对拔牙间隙的闭合。当需要对圈曲21进行加力时,松开固定在颊面管上的结扎丝自由端,对结扎丝反向施力,对应的钥匙关闭曲2的第一力臂31和第二力臂32在远中方向上相互远离,并带动水平的弓丝1在颊面管内产生远中方向的滑动。缩短突起22与颊面管之间结扎丝的长度之后,将结扎丝的自由端重新固定在目标磨牙颊侧的颊面管上,即重新开大圈曲21的开口,此后,由于钥匙关闭曲2形变恢复,产生的回弹力,继续拉动目标磨牙颊侧的颊面管向近中方向移动,进而对目标磨牙实施近中方向移动的矫治力。可根据拔牙间隙关闭情况,进行多次加力,圈曲21的形变回弹力持续的向目标磨牙提供近中方向移动的矫治力,有效控制拔牙间隙。
30.实施例二:
31.与实施例一的不同之处在于,本实施例中,固定连接件为支抗钉,第一力臂31与第二力臂32相互远离时,圈曲21产生的形变回弹力提供内收前牙的矫治力,本实施例的其他结构特征与实施例一相同。
32.下面对本实施例中,实用新型的使用方法进行说明。
33.对于前牙歪斜程度较轻的患者,使用时,首先将正畸钥匙关闭曲弓丝固定在牙齿表面的颊面管内,将双侧的两个钥匙关闭曲2的突起22分别与2根结扎丝连接,对结扎丝反向施力后,将其末端半固定在两侧前磨牙区的支抗钉上,第一力臂31与第二力臂32相互远离,圈曲21的开口被拉大,产生的形变回弹力提供内收前牙的矫治力;患者佩戴一段时间
后,随着力的衰减,需要对钥匙关闭曲2重新加力,此时,松开固定在支抗钉上的结扎丝自由端,对结扎丝反向施力,缩短突起22与支抗钉之间连接的结扎丝的长度,并将结扎丝的自由端重新固定在位于前磨牙区的支抗钉上,为圈曲21进行加力。可以根据前牙的内收情况,进行多次加力,圈曲21的形变回弹力持续的提供内收前牙的矫治力,有效控制前牙转矩,使内收可靠。
34.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
