1.本实用新型涉及液位开关校验技术领域，尤其涉及一种液位开关校验装置。


背景技术：

2.电力施工中，为准确测量各类水池或者罐体内水位的高低，需用到大量液位计以达到测量目的，常用液位计为浮球液位开关，当液位变化时，浮球的高度随之变化，到浮球升/降至一定高度时，机械触点动作，液位开关发出报警信号。液位开关校验在投入使用前需要进行效验，避免出现误差，避免影响工作使用效果。
3.现有的液位开关的自动校验装置不方便将液位开关与容器相连通，通常是通过固定螺栓进行固定的，增加了维修人员检修难度。


技术实现要素：

4.针对现有技术中存在的缺陷，本实用新型解决的技术问题为：现有的液位开关的自动校验装置不方便将液位开关与容器相连通，通常是通过固定螺栓进行固定的，增加了维修人员检修难度，提供一种液位开关校验装置。
5.为达到以上目的，本实用新型提供的：
6.一种液位开关校验装置，包括工作板，工作板的顶部设置有电源、报警器和容器，容器的外侧设置有排放管，工作板的顶部开设有安装槽，安装槽内活动安装有安装块，安装块的顶部安装有透明刻度管，透明刻度管内设置有浮力机构，浮力机构上连接有绝缘板，透明刻度管的顶部安装有矩形盒，绝缘板的底部安装有桥式导体，矩形盒的底部内壁上安装有两个导电块，两个导电块均与桥式导体相适配。
7.优选的，所述工作板的顶部安装有两个竖向杆，两个竖向杆的顶部安装有同一个顶板，顶板的底部设置有照明灯，顶板的顶部设置有把手，工作板的外侧设置有开关，设置的开关用于控制照明灯，设置的照明灯可以进行照明，方便在光线不好的位置进行操作，把手可以方便对整体携带。
8.优选的，所述透明刻度管的外侧连通有外螺纹管，容器上连通有软管，软管上转动连通有内螺纹管，内螺纹管与外螺纹管螺纹连接；通过内螺纹管与外螺纹管，可以将透明刻度管与容器相连通。
9.优选的，所述浮力机构包括浮力球，浮力球活动安装在透明刻度管内，浮力球的顶部安装有浮力杆，浮力杆的顶端与绝缘板的底部相连，浮力杆与矩形盒活动连接；液体流入透明刻度管内对浮力球提供浮力，浮力球通过浮力杆推动绝缘板向上运动，绝缘板带动桥式导体离开两个导电块，液体流走液位下降后，浮力球和浮力杆向下运动，绝缘板带动桥式导体与两个导电块接触，如果液位开关正常，则报警器发出报警。
10.优选的，所述安装槽的两侧内壁上均开设有弹力槽，两个弹力槽内均滑动安装有卡接块，卡接块的前端为三角设置，安装块的两侧均开设有三角槽，卡接块与三角槽双向卡接，卡接块的外侧安装有弹簧，弹簧与弹力槽的内壁相连；通过弹簧为卡接块提供弹力，使
得卡接块进入三角槽内，可以将安装块固定，方便将液位开关固定。
11.与现有技术相比，本实用新型的优点在于：
12.1、将安装块插入安装槽内，通过弹簧为卡接块提供弹力，使得卡接块进入三角槽内，可以将安装块固定，方便将液位开关固定，向上拉动透明刻度管，可以将安装块拆卸，操作使用方便；
13.2、利用内螺纹管将透明刻度管与容器相连通，向容器内加入液体，液体流入透明刻度管内对浮力球提供浮力，浮力球通过浮力杆推动绝缘板向上运动，绝缘板带动桥式导体离开两个导电块，然后将两个导电块均与报警器相连，利用排放管将容器内部的液体排出，同时透明刻度管内部的液体流走，浮力球和浮力杆向下运动，绝缘板带动桥式导体与两个导电块接触，如果液位开关正常，则报警器发出报警，可以对液位开关进行校验；
14.3、设置的照明灯可以进行照明，方便在光线不好的位置进行操作，通过把手可以方便对整体携带；
15.本实用新型结构简单，体积轻小，方便携带，使用灵活，可以方便对将液位开关固定和拆卸，方便进行校验检测。
附图说明

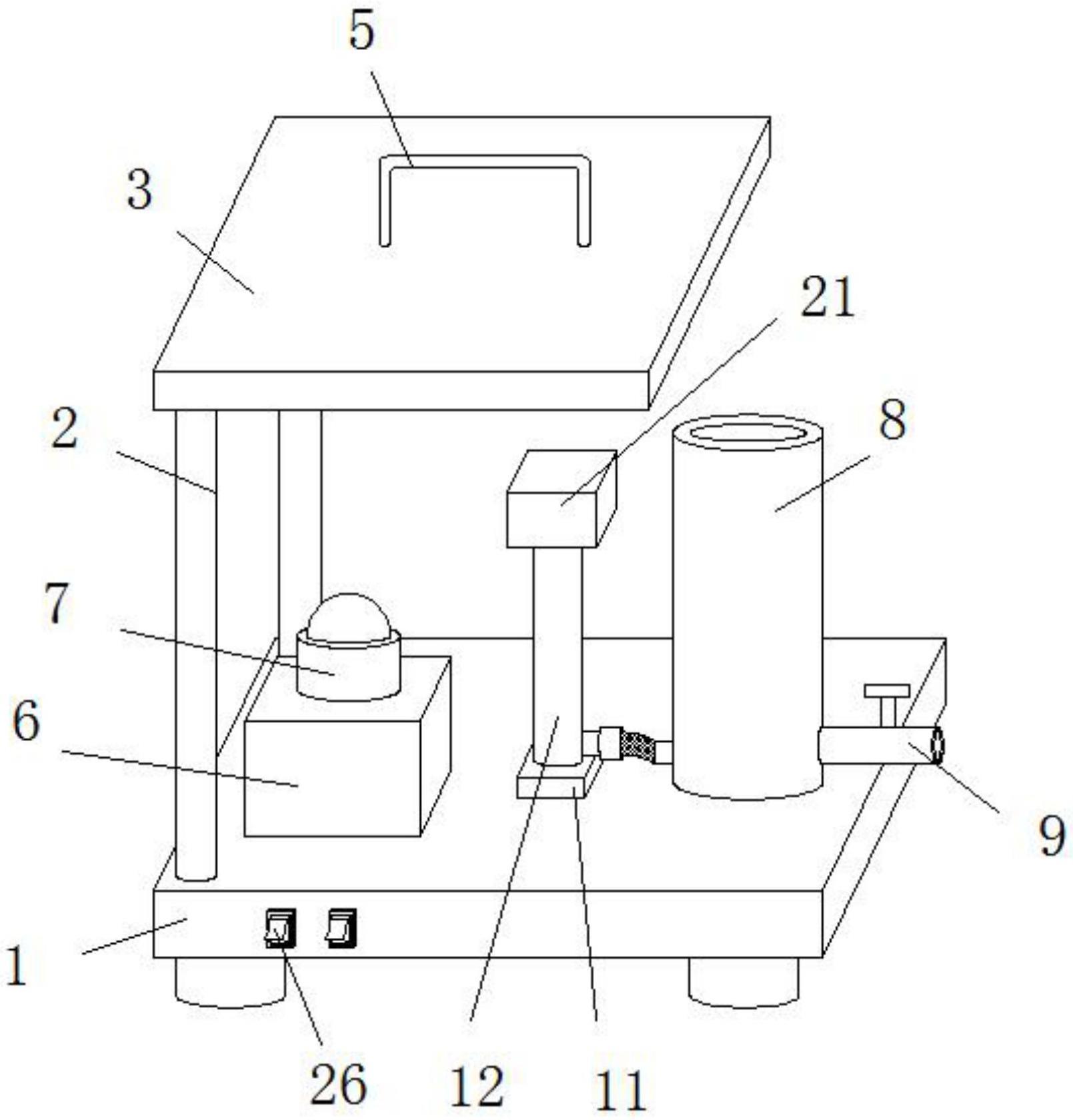

16.图1为本设计的主体结构示意图；
17.图2为本设计的图1的剖视结构示意图；
18.图3为本设计中图2中a部分结构示意图。
19.图中：1、工作板；2、竖向杆；3、顶板；4、照明灯；5、把手；6、电源；7、报警器；8、容器；9、排放管；10、安装槽；11、安装块；12、透明刻度管；13、外螺纹管；14、内螺纹管；15、软管；16、浮力球；17、浮力杆；18、绝缘板；19、桥式导体；20、导电块；21、矩形盒；22、弹力槽；23、弹簧；24、卡接块；25、三角槽；26、开关。
具体实施方式
20.以下结合附图对本实用新型的实施例作进一步详细说明。
21.参见图1-3所示，一种液位开关校验装置，包括工作板1，工作板1的顶部设置有电源6、报警器7和容器8，容器8的外侧设置有排放管9，工作板1的顶部开设有安装槽10，安装槽10内活动安装有安装块11，安装块11的顶部安装有透明刻度管12，透明刻度管12内设置有浮力机构，浮力机构上连接有绝缘板18，透明刻度管12的顶部安装有矩形盒21，绝缘板18的底部安装有桥式导体19，矩形盒21的底部内壁上安装有两个导电块20，两个导电块20均与桥式导体19相适配。
22.本实施例中，安装槽10的两侧内壁上均开设有弹力槽22，两个弹力槽22内均滑动安装有卡接块24，卡接块24的前端为三角设置，安装块11的两侧均开设有三角槽25，卡接块24与三角槽25双向卡接，卡接块24的外侧安装有弹簧23，弹簧23与弹力槽22的内壁相连；通过弹簧23为卡接块24提供弹力，使得卡接块24进入三角槽25内，可以将安装块11固定，方便将液位开关固定。
23.本实施例中，工作板1的顶部安装有两个竖向杆2，两个竖向杆2的顶部安装有同一个顶板3，顶板3的底部设置有照明灯4，顶板3的顶部设置有把手5，工作板1的外侧设置有开
关26，设置的开关26用于控制照明灯4，设置的照明灯4可以进行照明，方便在光线不好的位置进行操作，把手5可以方便对整体携带。
24.本实施例中，透明刻度管12的外侧连通有外螺纹管13，容器8上连通有软管15，软管15上转动连通有内螺纹管14，内螺纹管14与外螺纹管13螺纹连接；通过内螺纹管14与外螺纹管13，可以将透明刻度管12与容器8相连通。
25.本实施例中，浮力机构包括浮力球16，浮力球16活动安装在透明刻度管12内，浮力球16的顶部安装有浮力杆17，浮力杆17的顶端与绝缘板18的底部相连，浮力杆17与矩形盒21活动连接；液体流入透明刻度管12内对浮力球16提供浮力，浮力球16通过浮力杆17推动绝缘板18向上运动，绝缘板18带动桥式导体19离开两个导电块20，液体流走液位下降后，浮力球16和浮力杆17向下运动，绝缘板18带动桥式导体19与两个导电块20接触，如果液位开关正常，则报警器7发出报警。
26.工作原理：使用时，接通电源6，将安装块11插入安装槽10内，通过弹簧23为卡接块24提供弹力，使得卡接块24进入三角槽25内，可以将安装块11固定，方便将液位开关固定，利用内螺纹管14将透明刻度管12与容器8相连通，向容器8内加入液体，液体流入透明刻度管12内对浮力球16提供浮力，浮力球16通过浮力杆17推动绝缘板18向上运动，绝缘板18带动桥式导体19离开两个导电块20，然后将两个导电块20均与报警器7相连，利用排放管9将容器8内部的液体排出，同时透明刻度管12内部的液体流走，浮力球16和浮力杆17向下运动，绝缘板18带动桥式导体19与两个导电块20接触，如果液位开关正常，则报警器7发出报警，可以对液位开关进行校验，完成工作后，向上拉动透明刻度管12，可以将安装块11拆卸，操作使用方便，设置的照明灯4可以进行照明，方便在光线不好的位置进行操作，通过把手5可以方便对整体携带。
27.本实用新型不仅局限于上述最佳实施方式，任何人在本实用新型的启示下都可得出其他各种形式的产品，但不论在其形状或结构上作任何变化，凡是具有与本实用新型相同或相近似的技术方案，均在其保护范围之内。
