煤矿井下用链环拉伸静载试验装置的制作方法

1.本实用新型涉及一种煤矿井下用链环拉伸静载试验装置。


背景技术:

2.我厂每年为各矿生产大量的三环链,按照矿用产品标准,每批链应按1%抽验进行拉伸试验,达到各项检验标准这批产品视为合格,可以出厂,无形中存在不安全隐患,为杜绝事故发生,产品要做到100%检验合格后出厂,而外买设备每台近10万元,为节省资金,我们自行设计了三环链二倍静载拉伸试验机。


技术实现要素:

3.本实用新型的目的是提供一种煤矿井下用链环拉伸静载试验装置。
4.上述的目的通过以下的技术方案实现:
5.一种煤矿井下用链环拉伸静载试验装置,其组成包括:拉力机平台和液压油缸,所述的拉力机平台的上方安装有所述的液压油缸,所述的拉力机平台由一组槽钢焊接组成框架结构,所述的拉力机平台的上方分别安装有链环固定耳座和油缸固定座;
6.所述的油缸固定座的一端通过第一开口销与液压油缸的一端连接,液压油缸的伸缩杆鱼眼接头处通过第二开口销与连接支座连接,所述的连接支座通过第一销轴与三环链的一端连接,所述的三环链的另一端通过第二销轴与所述的链环固定耳座连接。
7.所述的煤矿井下用链环拉伸静载试验装置,所述的连接支座的两侧连接有滑道,所述的滑道的底部与所述的拉力机平台固定连接。
8.所述的煤矿井下用链环拉伸静载试验装置,所述的滑道采用角钢结构。
9.所述的煤矿井下用链环拉伸静载试验装置,所述的拉力机平台由一组槽钢焊接组成框架结构。
10.本实用新型的有益效果:
11.1.本实用新型采用液压控制系统,制造成本低廉,外形美观大方。符合矿用产品安全标准,满足使用性能。具有操作简单,适用性强,减轻了工人的劳动强度,提高了生产效率。消除了不安全隐患,杜绝危险事故发生等特点。
12.2.本实用新型主要由拉力机平台;连接支座;液压油缸以及连接销轴组成。拉力机平台主要由槽钢框架组焊而成,其上平面两端分别焊有链环固定耳座与油缸固定耳座。三环链通过销轴与链耳座和连接支座连接。连接支座与拉力机平台固定座通过滑道滑动。经过千斤顶伸缩带动连接支座运动,经由销轴带动三环链拉伸。在二倍静载作用下连环达到最大拉伸而不被破坏。
附图说明

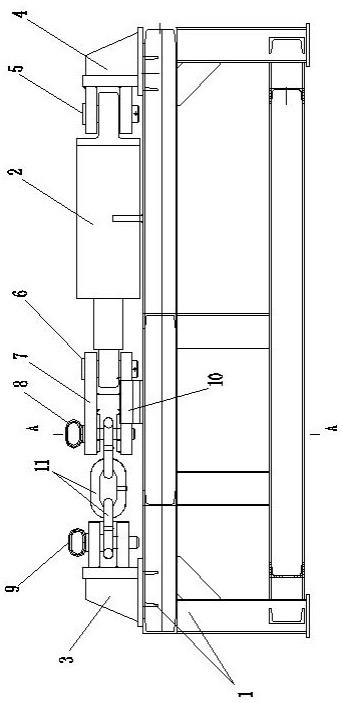

13.附图1是本实用新型的结构示意图。
14.附图2是附图1的a-a剖视图。
15.附图3是附图1的俯视图。
16.图中:1、拉力机平台,2、液压油缸,3、链环固定耳座,4、油缸固定座,5、第一开口销,6、第二开口销,7、连接支座,8、第一销轴,9、第二销轴,10、滑道,11、三环链。
具体实施方式实施例
17.一种煤矿井下用链环拉伸静载试验装置,其组成包括:拉力机平台1和液压油缸2,所述的拉力机平台的上方安装有所述的液压油缸,所述的拉力机平台由一组槽钢焊接组成框架结构,所述的拉力机平台的上方分别安装有链环固定耳座3和油缸固定座4;
18.所述的链环固定耳座和所述的油缸固定座结构相同,且所述的链环固定耳座和所述的油缸固定座的底部的钢板与拉力机平台通过焊接的方式固定连接为一体结构,所述的链环固定耳座和所述的油缸固定座上的对板中分别插入有销轴和开口销。
19.所述的油缸固定座的一端通过第一开口销5与液压油缸的一端连接,液压油缸的伸缩杆鱼眼接头处通过第二开口销6与连接支座7连接,所述的连接支座通过第一销轴8与三环链11的一端连接,所述的三环链的另一端通过第二销轴9与所述的链环固定耳座连接。
20.所述的煤矿井下用链环拉伸静载试验装置,所述的连接支座的两侧连接有滑道10,所述的滑道的底部与所述的拉力机平台固定连接。
21.所述的煤矿井下用链环拉伸静载试验装置,所述的滑道采用角钢结构。连接支座与拉力机平台固定座通过滑道滑动。经过千斤顶伸缩带动连接支座运动,经由销轴带动三环链拉伸。在二倍静载作用下连环达到最大拉伸而不被破坏。


技术特征:
1.一种煤矿井下用链环拉伸静载试验装置,其组成包括:拉力机平台和液压油缸,所述的拉力机平台的上方安装有所述的液压油缸,其特征是:所述的拉力机平台由一组槽钢焊接组成框架结构,所述的拉力机平台的上方分别安装有链环固定耳座和油缸固定座;所述的油缸固定座的一端通过第一开口销与液压油缸的一端连接,液压油缸的伸缩杆鱼眼接头处通过第二开口销与连接支座连接,所述的连接支座通过第一销轴与三环链的一端连接,所述的三环链的另一端通过第二销轴与所述的链环固定耳座连接。2.根据权利要求1所述的煤矿井下用链环拉伸静载试验装置,其特征是:所述的连接支座的两侧连接有滑道,所述的滑道的底部与所述的拉力机平台固定连接。3.根据权利要求2所述的煤矿井下用链环拉伸静载试验装置,其特征是:所述的滑道采用角钢结构。4.根据权利要求2所述的煤矿井下用链环拉伸静载试验装置,其特征是:所述的拉力机平台由一组槽钢焊接组成框架结构。

技术总结
一种煤矿井下用链环拉伸静载试验装置。目前,大量的三环链,按照矿用产品标准,每批链应按1%抽验进行拉伸试验,达到各项检验标准这批产品视为合格,可以出厂,无形中存在不安全隐患。一种煤矿井下用链环拉伸静载试验装置,其组成包括:拉力机平台(1)和液压油缸(2),拉力机平台的上方安装有所述的液压油缸,拉力机平台的上方分别安装有链环固定耳座(3)和油缸固定座(4);油缸固定座的一端通过第一开口销(5)与液压油缸的一端连接,液压油缸的伸缩杆鱼眼接头处通过第二开口销(6)与连接支座(7)连接,连接支座通过第一销轴(8)与三环链(11)的一端连接。本实用新型应用于煤矿开采领域。本实用新型应用于煤矿开采领域。本实用新型应用于煤矿开采领域。


技术研发人员:邹俊华 李士魁 吕晓东
受保护的技术使用者:双鸭山双煤机电装备有限公司
技术研发日:2023.06.04
技术公布日:2023/10/27
