1.本实用新型属于水轮发电机组技术领域，特别是一种集电环盘车工具。


背景技术：

2.电站的水轮发电机集电环设置在发电机的大轴上方，集电环需要经常性检查因电刷粉末外溢影响机组转子回路绝缘情况，在每次检修中都要对集电环盘车以检查调整集电环的圆度及同心度，以减轻集电环与电刷偏磨，从而减少碳刷粉末的产生。
3.目前，在各水电厂对集电环盘车都是采用焊接临时百分表架作为支撑架检查，且焊接而成的临时百分表架采用焊接固定在设备上。具体方法：第一步，测量集电环高度及集电环到焊接位置的长度和斜支撑的长度，再根据测量尺寸准备材料；第二步，专业的焊接人员将准备好的材料在制作车间先焊接成形；第三步，专业的焊接人员再将焊接成形的百分表架焊接在集电环侧下方铁质的设备上；第四步，在集电环上及大轴上等分出测量点(一般8等分)；第五步，根据集电环测量环数和大轴测量的位置分别架设测量工具百分表；第六步，缓慢匀速的转动集电环360度，每到一个测量点读出百分表上数值；第七步，根据百分表读数计算出数值，判断集电环的圆度及集电环与大轴之间的同心度；第八步，根据计算出的数值调整集电环的同心度及圆度。调整完继续匀速转动集电环读出百分表数值，重复测量计算调整集电环直到集电环的位置精度达到标准，以此完成集电环的同心度及圆度的检查调整。
4.综上所述，使用常规方法对集电环同心度盘车检查时，因支撑架无法固定只能采取焊接的方式，将支撑架焊接在设备上。这样操作容易对设备造成损坏，也增加了工作难度。同时在架百分表时，也经常因百分表架好后点位不对而需移动很难操作(百分表座为开关式强力磁力座)。从而浪费了很多时间，增加了工作量，也对设备也造成了一定损坏。


技术实现要素：

5.本实用新型在于解决现有的集电环盘车工具操作不便、易损坏设备的问题，提出一种操作简单、不损坏设备的集电环盘车工具。
6.本实用新型的技术方案是：一种集电环盘车工具，包括支撑架、设置在支撑架上的百分表，支撑架包括底座和设置在底座上的百分表架，百分表架一侧连接有百分表，百分表通过百分表座与百分表架形成可移动连接从而使百分表设置在百分表架上，底座下方设有用于将底座固定在设备上的磁性连接件。
7.底座通过磁性连接件与设备形成磁性连接从而将支撑架固定，相对于现有的焊接固定，磁性连接拆装更简单，使支撑架能够快速地安装在设备上或者快速地从百分表架上拆下，在支撑架安装过程中减少了很多焊接的工作量，且磁性连接不会损坏设备表面。
8.进一步地，所述磁性连接件是开关式磁力座。
9.开关式磁力座便于控制磁力大小，使支撑架安装后的稳定性更好，拆装更简单。
10.进一步地，所述百分表架的一侧设有滑轨，滑轨上设有若干滑块，滑块上设有百分
表，百分表的所述百分表座与滑块连接从而形成百分表和百分表架之间的可移动连接。
11.通过滑块带动百分表沿着滑轨运动，使得百分表沿着百分表架移动，从而可以根据测量位置调节百分表的高度，滑轨滑块调节操作简单，大大降低了移动百分表的难度。
12.进一步地，所述滑轨与滑块的配合间隙较小，从而当滑块上的百分表在测量集电环时，滑块与滑轨相对固定。
13.滑轨滑块的配合间隙较小能够避免测量过程中滑块带动百分表移动而偏离测量位置，保证测量的准确性。
14.进一步地，所述百分表座是开关式磁力座，所述滑块是铁磁性金属材料制成的金属块。
15.铁磁性金属材料能够保证百分表与滑块通过开关式磁力座形成可靠连接。
16.进一步地，所述滑轨与百分表架均沿上下方向延伸，从而使百分表沿上下方向排列。
17.由于各测量点位是沿上下方向排布，因此百分表沿上下方向排列能够与各测量点位对应进行测量工作。
18.进一步地，所述百分表架为方钢，滑轨焊接固定在方钢的侧面。
19.本实用新型的有益效果：在支撑架的底座下方设置开关式磁力座，利用磁力座的吸附能力将整个支撑架吸附在设备上，再利用滑块的滑动性，可以轻松调整百分表的高低位置。作业时，不需要通过直接移动百分表调整其高度位置，同时避免以焊接的方式固定支撑架，大大提高了工作效率，有效避免了以往作业方法中存在的各类不安全因素以及设备的损坏。
附图说明

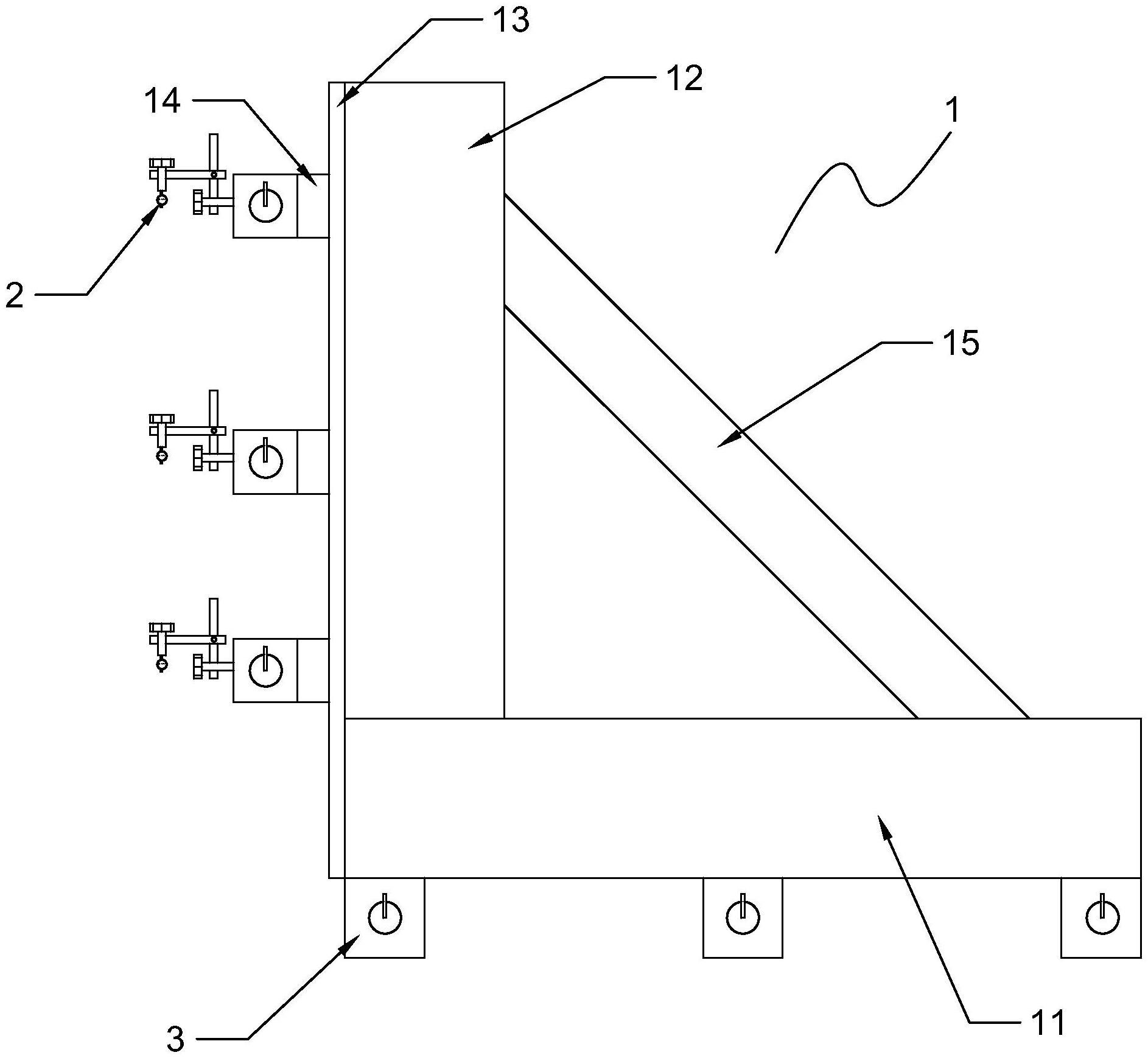

20.图1为本实用新型的结构示意图
21.其中：1支撑架、11底座、12百分表架、13滑轨、14滑块、15斜撑、2百分表、3磁性连接件。
具体实施方式
22.下面结合视图对本实用新型进行详细的描述，所列举的实施例可以使本专业的技术人员更理解本实用新型，但不以任何形式限制本实用新型。
23.如图1所示，一种集电环盘车工具，包括支撑架1，支撑架1的一侧设有百分表2，百分表2与支撑架1是可移动连接，从而在测量过程中能够根据需要调节百分表2的位置。支撑架1包括底座11和设置在底座11上的百分表架12，百分表架12一侧连接有百分表2，百分表2通过百分表座与百分表架12形成可移动连接从而使百分表与支撑架1形成可移动连接。
24.底座11是长条形的槽钢，槽钢的下表面设有用于将底座11固定在设备上的多个磁性连接件3，本例中，磁性连接件3是开关式磁力座。开关式磁力座便于控制磁力大小，使支撑架安装后的稳定性更好，拆装更简单。磁性连接件设置多个能够使底座11与设备连接更可靠，从而提高支撑架和百分表的稳定性，保证测量的精确度。
25.百分表架12采用方钢制成，方钢的下端与作为底座的槽钢的一端固定连接，底座11和百分表架12可以采用焊接固定或者螺栓固定，以使支撑架1的结构稳定。百分表架12的
一侧设有滑轨13，滑轨13焊接固定在方钢的外侧面。滑轨13上设有若干滑块14，滑块14上设有百分表2，百分表2的百分表座与滑块14连接从而形成百分表2和支撑架1之间的可移动连接。
26.为了维持百分表2测量时位置的稳定，滑轨13与滑块13的配合间隙应较小，从而当滑块上的百分表2在测量集电环时，滑块14不受到其他外力的情况下，滑块14与滑轨3相对固定。如此，避免测量过程中滑块14带动百分表2移动而偏离测量位置，保证测量的准确性。
27.通过滑块14带动百分表2沿着滑轨13运动，使得百分表2沿着百分表架12移动，从而可以根据测量位置调节百分表的高度，滑轨滑块调节操作简单，大大降低了移动百分表的难度。
28.由于百分表座是开关式磁力座，为了滑块14和百分表座的可靠连接，滑块14应是采用铁磁性金属材料制成的金属块，本例中滑块14是铁块。
29.百分表2的排列方向应与测量点位的排布方向相同，本例中，各测量点位是沿上下方向排布，因此百分表2沿上下方向排列能够与各测量点位对应进行测量工作。相应地，滑轨13与百分表架12均沿上下方向延伸，使得百分表2沿上下方向排列。在其他实施例中，百分表2沿其他方向排列也是可行的，只要与测量点位的延伸方向相同即可。
30.底座11通过开关式磁力座与设备形成磁性连接从而将支撑架1固定，将整个支撑架1放置指定位置转动底座11下方的开关式磁力座的开关按钮将支撑架1牢牢的吸附在设备上，这样可以高效快捷准确地拆装整个支撑架1，也很好的避免了各种不安全因素。
31.如图1所示，支撑架1的底座11和百分表架12之间还可以设置斜撑15，斜撑15的两端分别连接底座11和百分表架12，使支撑架1形成三角形结构，从而使支撑架1的结构更稳定。本例中，底座11、百分表架12及斜撑15之间均采用焊接固定，在其他实施例中，底座11、百分表架12及斜撑15之间还可以采用螺栓连接固定。需要说明的是，斜撑15不是必须的，如果底座11和百分表架12之间的连接足够稳定，且底座11和百分表架12的强度足够，能够维持支撑架1的结构稳定并使百分表稳定测量集电环，可以将斜撑15取消。
32.本实用新型的操作方法：将支撑架1放置指定的位置，通过旋转底座11下方的开关式磁力座的开关，将支撑架1牢牢的吸附在指定的位置上。再把百分表2吸附在滑块14上，利用滑块14在滑轨13可以上下移动来调整固定百分表2的位置。最后通过集电环的转动读出百分表2的数值，计算出数值，根据数值检查调整集电环的同心度。
33.其余未述部分为现有技术。
