一种缠绕膜的拉伸检测装置的制作方法

1.本实用新型涉及缠绕膜检测技术领域,具体为一种缠绕膜的拉伸检测装置。


背景技术:

2.拉伸缠绕膜,是在常温下,利用机械拉伸装置或手工将薄膜强行拉伸所产生的变形应力,将货物裹紧便于运输,贮藏的一种包装方式,是国际上非常流行的一种包装形式。采用进口树脂和先进的流衍薄膜挤出生产工艺。具有拉伸性能好,耐撕裂,抗穿透性强,透明度高,自粘性佳以及回缩率高,包装紧密,不会松散等特点。可广泛用于化工原料、化肥、食品、机电产品、轻纺制品等单件或托盘包装和其他捆扎包装。
3.绕膜在生产时需要检测多项性能,例如检测缠绕膜的粘性和抗拉伸性能,而在检测膜的抗拉伸性能时,现有的检测设备在操作时比较繁琐,而且整个设备结构复杂,不利于推广,为此我们提出了一种缠绕膜抗拉伸检测装置。


技术实现要素:

4.本实用新型的目的在于提供一种缠绕膜的拉伸检测装置,以解决上述背景技术中提出的问题。
5.为实现上述目的,本实用新型提供如下技术方案:一种缠绕膜的拉伸检测装置,包括竖板、导料辊和拉伸检测组件;所述竖板数量有两个,两竖板相互竖直且对称设置,两竖板之间的两端设置有导料辊,所述导料辊两端通过转动轴与两竖板转动连接,所述竖板表面对应转动轴位置处横向开设有条形通孔,一所述转动轴端部固定连接有滑杆,所述滑杆位于条形通孔内部且与条形通孔滑动连接,所述竖板表面设置有拉伸检测组件,所述拉伸检测组件包括伸缩气缸、活塞杆、连接杆和耳板;所述竖板表面中部底端安装固定有伸缩气缸,所述伸缩气缸输出端固定连接有活塞杆,所述活塞杆顶端表面套设固定有固定环。
6.优选的,所述固定环表面两侧各自对称设置有耳板,两所述耳板之间设置有连接杆,所述连接杆一端通过销轴与两耳板转动连接。
7.优选的,所述连接杆另一端固定连接有钢球,所述滑杆端部固定连接有连接块,所述连接块底面开设有球槽,所述钢球位于球槽内部且与球槽转动连接。
8.优选的,所述导料辊表面开设有弧形槽口,所述弧形槽口内部设置有盖板,所述盖板一端与弧形槽口内壁转动连接。
9.优选的,所述盖板另一端底面粘结固定有第一磁片,所述弧形槽口表面对应第一磁片位置处粘结固定有第二磁片,所述盖板通过第一磁片和第二磁片的配合与弧形槽口转动连接。
10.与现有技术相比,本实用新型的有益效果是:本实用新型通过伸缩气缸、活塞杆、固定环、耳板、连接杆和滑杆的配合,可以自由控制两导料辊之间的间距,从而实现对缠绕膜拉伸性能检测的目的,步骤简单、操作便捷。
附图说明

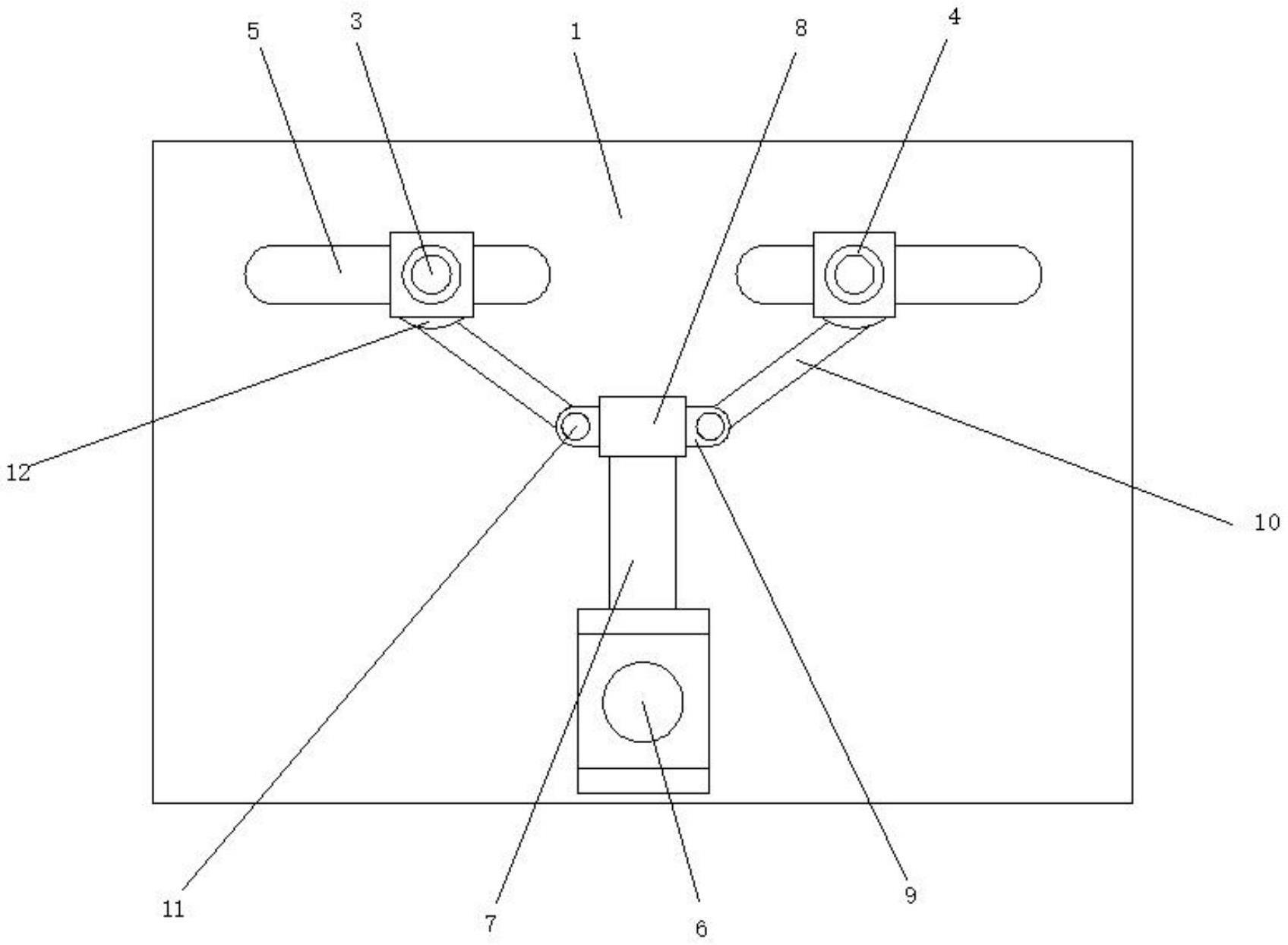

11.图1为本实用新型整体的结构示意图;
12.图2为本实用新型导料辊的结构示意图。
13.图中:1、竖板;2、导料辊;3、转动轴;4、滑杆;5、条形通孔;6、伸缩气缸;7、活塞杆;8、固定环;9、耳板;10、连接杆;11、销轴;12、钢球;13、连接块;14、弧形槽口;15、盖板;16、第一磁片;17、第二磁片。
具体实施方式
14.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
15.在本实用新型的描述中,需要说明的是,术语“竖直”、“上”、“下”、“水平”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。
16.在本实用新型的描述中,还需要说明的是,除非另有明确的规定和限定,术语“设置”、“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以根据具体情况理解上述术语在本实用新型中的具体含义。
17.请参阅图1-2,本实用新型提供一种技术方案:一种缠绕膜的拉伸检测装置,包括竖板1、导料辊2和拉伸检测组件;所述竖板1数量有两个,两竖板1相互竖直且对称设置,两竖板1之间的两端设置有导料辊2,通过设置的两个导料辊2可将缠绕膜两端进行固定,所述导料辊2两端通过转动轴3与两竖板1转动连接,所述竖板1表面对应转动轴3位置处横向开设有条形通孔5,一所述转动轴3端部固定连接有滑杆4,所述滑杆4位于条形通孔5内部且与条形通孔5滑动连接,利用滑杆4与条形通孔5之间的滑动连接可以调节两导料辊2之间的间距,从而检测缠绕膜的拉伸性能;
18.所述竖板1表面设置有拉伸检测组件,所述拉伸检测组件包括伸缩气缸6、活塞杆7、连接杆10和耳板9;所述竖板1表面中部底端安装固定有伸缩气缸6,所述伸缩气缸6输出端固定连接有活塞杆7,所述活塞杆7顶端表面套设固定有固定环8,所述固定环8表面两侧各自对称设置有耳板9,两所述耳板9之间设置有连接杆10,所述连接杆10一端通过销轴11与两耳板9转动连接,所述连接杆10另一端固定连接有钢球12,所述滑杆4端部固定连接有连接块13,所述连接块13底面开设有球槽,所述钢球12位于球槽内部且与球槽转动连接,在进行缠绕膜拉伸性能检测时,启动伸缩气缸6,由伸缩气缸6带动活塞杆7伸出,再由活塞杆7带动固定环8运动,通过固定环8可带动连接杆10和滑杆4运动,而通过两滑杆4的运动便可控制两导料辊2之间的间距,从而实现对缠绕膜拉伸性能检测的目的;
19.所述导料辊2表面开设有弧形槽口14,所述弧形槽口14内部设置有盖板15,所述盖板15一端与弧形槽口14内壁转动连接,所述盖板15另一端底面粘结固定有第一磁片16,所
述弧形槽口14表面对应第一磁片16位置处粘结固定有第二磁片17,所述盖板15通过第一磁片16和第二磁片17的配合与弧形槽口14转动连接,在对缠绕膜两端进行固定时,首先将盖板15打开,而后将缠绕膜端部位于盖板15与弧形槽口14之间,再将盖板15闭合后,利用第一磁片16与第二磁片17之间的磁性连接可将缠绕膜端部进行固定。
20.值得注意的是:整个装置通过总控制按钮对其实现控制,由于控制按钮匹配的设备为常用设备,属于现有常识技术,在此不再赘述其电性连接关系以及具体的电路结构。
21.需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素,并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。
22.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
