1.本实用新型涉及六氟化硫监测技术领域，具体为一种六氟化硫微水密度监测设备用调节机构。


背景技术：

2.六氟化硫微水监测设备采用进口传感器，它凝结了露点测量多项最新研究成果和专利技术，主要适用于干燥气体的微量水分检测。
3.现有技术中，如中国专利(公开号为：cn 211452386 u)所提出的一种六氟化硫微水密度监测设备用调节机构，该案例通过手动将旋转把手进行旋转，旋转把手通过旋转轴承带动齿轮进行旋转，齿轮能够带动旋转齿轮呈垂直方向旋转嵌合活动，并能够通过旋转齿轮带动连接杆呈垂直方向移动，从而能够通过连接杆带动监测仪本体进行移动，使得该种监测设备能够对气室内部不同高度进行实时监测，但在实际使用中，只能实现对高度的调整，无法灵活调节其水平位置，导致其并不能达到理想的监测效果，需要进一步进行改进，故而提出一种六氟化硫微水密度监测设备用调节机构来解决上述所提出的问题。


技术实现要素：

4.(一)解决的技术问题
5.针对现有技术的不足，本实用新型提供了一种六氟化硫微水密度监测设备用调节机构，以解决上述背景中所提出的问题。
6.(二)技术方案
7.为实现上述目的，本实用新型提供如下技术方案：一种六氟化硫微水密度监测设备用调节机构，包括墙板，所述墙板的侧面设置有安装座，所述安装座内设置有移动板以及推动移动板上下移动的升降部件，所述移动板内设置有滑杆，在位于所述滑杆底部的右端设置有用于驱动滑杆左右移动的滑移部件，所述滑杆的端部设置有监测器以及用于固定监测器的锁紧件，所述监测器的顶部设置有报警器；
8.所述滑移部件包括安装于移动板右侧底部的连接板，所述连接板上设置有第一电机，所述第一电机的输出端设置有齿轮，在位于所述滑杆的底部设置有与齿轮啮合的齿条。
9.优选的，所述移动板内腔的顶部设置有横杆，所述滑杆顶部的左侧设置有与横杆滑动连接的位移块。
10.优选的，所述监测器的底部设置有l型安装板，所述滑杆右侧的顶部加工有与l型安装板适配的安装槽。
11.优选的，所述锁紧件包括固定于滑杆右端且位于安装槽上方的安装架，所述安装架上设置有螺杆，所述螺杆的底部设置有压紧板。
12.优选的，所述压紧板的底部安装有定位块，所述l型安装板上加工有与定位块适配的限位槽。
13.优选的，所述升降部件包括固定于安装座底部的第二电机，所述第二电机的输出
端设置有与移动板螺纹连接的丝杆，所述安装座内设置有与移动板滑动连接的立柱。
14.(三)有益效果
15.与现有技术相比，本实用新型提供了一种六氟化硫微水密度监测设备用调节机构，具备以下有益效果：
16.该六氟化硫微水密度监测设备用调节机构，通过升降部件实现对监测器的高度调节，调整好纵向高度后，可通过第一电机将齿轮旋转，通过其与齿条的啮合控制滑杆左右滑动，从而改变滑杆的水平位置，实现对监测器横向调节，使得监测范围大大提高，其精准度更好，通过锁紧件快速实现对监测器的拆装，便于维护。
附图说明

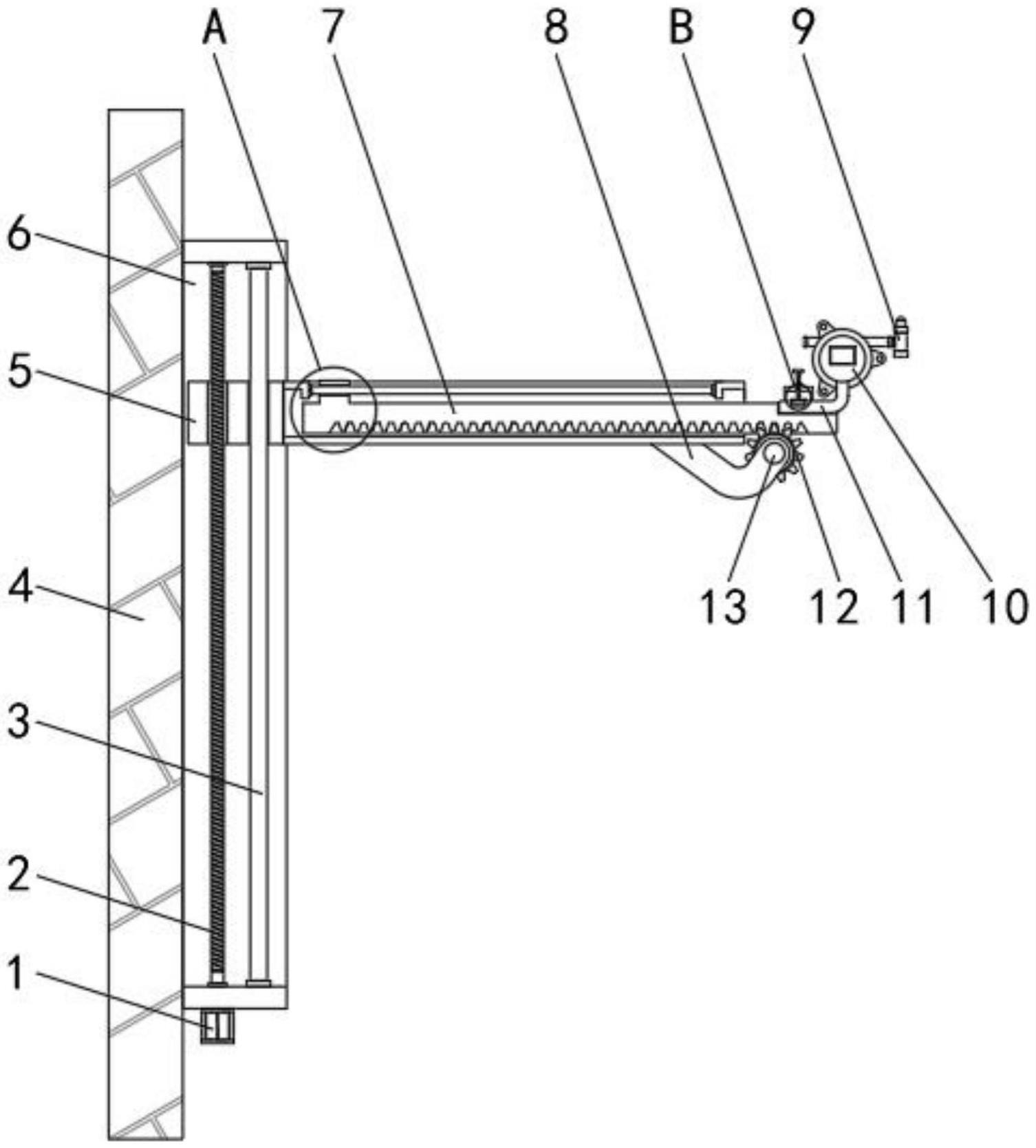

17.图1为本实用新型结构示意图；
18.图2为本实用新型图1中a处放大图；
19.图3为本实用新型图1中b放大图。
20.图中：1第二电机、2丝杆、3立柱、4墙板、5移动板、6安装座、7滑杆、8连接板、9报警器、10监测器、11l型安装板、12齿轮、13第一电机、14齿条、15横杆、16位移块、17压紧板、18定位块、19安装架、20螺杆。
具体实施方式
21.以下结合附图对本实用新型的优选实施例进行说明，应当理解，并不用于限定本实用新型。
22.需要说明的是，这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。
23.在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”和“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制，此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量，由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征，在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。
24.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”和“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接，可以是机械连接，也可以是电连接，可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通，对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
25.请参阅图1-3，本实用新型实施例中，一种六氟化硫微水密度监测设备用调节机构，包括墙板4，所述墙板4的侧面设置有安装座6，所述安装座6内设置有移动板5以及推动移动板5上下移动的升降部件，通过升降部件可推动移动板5上下移动，从而调节监测器10的监测高度，所述移动板5内设置有滑杆7，在位于所述滑杆7底部的右端设置有用于驱动滑
杆7左右移动的滑移部件，由滑移部件推动滑杆7左右滑动，可改变对监测器10的水平位置，提高其监测精度和适用性，所述滑杆7的端部设置有监测器10以及用于固定监测器10的锁紧件，通过锁紧件可快速实现对监测器10的拆装，从而便于对其拆卸维护，所述监测器10的顶部设置有报警器9，当出现监测值超标时，报警器9可进行提示，从而提高设备的预警效果；
26.所述滑移部件包括安装于移动板5右侧底部的连接板8，所述连接板8上设置有第一电机13，所述第一电机13的输出端设置有齿轮12，在位于所述滑杆7的底部设置有与齿轮12啮合的齿条14，将第一电机13驱动，使齿轮12旋转，由啮合推动齿条14移动，即可控制滑杆7右移，改变监测器10的水平位置，提高其监测精度和适用性。
27.进一步地，所述移动板5内腔的顶部设置有横杆15，所述滑杆7顶部的左侧设置有与横杆15滑动连接的位移块16，在滑杆7的左右滑移下，其上端的位移块16始终处于横杆15外侧滑动，提高滑杆7位移的稳定性。
28.进一步地，所述监测器10的底部设置有l型安装板11，所述滑杆7右侧的顶部加工有与l型安装板11适配的安装槽，使l型安装板11可以稳定固定于安装槽内。
29.进一步地，所述锁紧件包括固定于滑杆7右端且位于安装槽上方的安装架19，所述安装架19上设置有螺杆20，所述螺杆20的底部设置有压紧板17，将螺杆20转动，可推动压紧板17下移，从而将l型安装板11固定于安装架19内侧，将监测器10固定。
30.进一步地，所述压紧板17的底部安装有定位块18，所述l型安装板11上加工有与定位块18适配的限位槽，定位块18卡入对应的限位槽内，使得l型安装板11的固定效果更稳。
31.进一步地，所述升降部件包括固定于安装座6底部的第二电机1，所述第二电机1的输出端设置有与移动板5螺纹连接的丝杆2，所述安装座6内设置有与移动板5滑动连接的立柱3，将第二电机1驱动，使丝杆2旋转，在立柱3的限位下，移动块5端部受螺纹力而升降，从而调节监测器10的使用高度。
32.综上所述，该六氟化硫微水密度监测设备用调节机构，将第二电机1驱动，使丝杆2旋转，在立柱3的限位下，移动块5端部受螺纹力而升降，从而调节监测器10的使用高度，通过将第一电机13驱动，使齿轮12旋转，由啮合推动齿条14移动，即可控制滑杆7右移，改变监测器10的水平位置，提高其监测精度和适用性，将螺杆20转动，可推动压紧板17下移，从而将l型安装板11固定于安装架19内侧，将监测器10固定，其拆装非常便捷，方便工作人员对其维护。
33.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
34.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
