1.本发明涉及道路标线技术领域，具体涉及新型环保标线涂料、其制备方法及标线机。


背景技术：

2.道路标线主要划设于道路表面，用于规范车辆和行人的通行，使之各行其道，互不干扰，保证交通安全畅通，因经受日晒雨淋，风雪冰冻，遭受车辆冲击磨耗，因此对其性能有严格的要求。首先要求干燥时间短，操作简单，以减少交通干扰；其次要求反射能力强，色彩鲜明，反光度强，使白天、夜晚都有良好的能见度；第三，具有抗滑性和耐磨性，以保证行车安全和使用寿命。
3.但是现有的标线涂料，主要通过反光陶瓷珠的反射光实现夜间显现，例如车辆灯光，而行驶车辆的灯光照射距离有限，仅借助该种反光材料的标线涂料无法及时、持续地提醒驾驶者。
4.因此有必要提供新的一种新型环保标线涂料、其制备方法及标线机。


技术实现要素：

5.基于现有技术中存在的上述问题，本发明实施例的目的在于提供一种新型环保标线涂料，能够及时、持续地提醒驾驶者。
6.为实现上述目的，本发明采用的技术方案是：提供一种新型环保标线涂料，所述标线涂料的主要原料重量份组成包括：丙烯酸树脂175-250份、改性间戊二烯石油树脂20-35份、耐黄变聚氨酯预聚体45-66份、氯化橡胶用量为丙烯酸树脂用量的1/10、石墨粉用量为丙烯酸树脂用量的1/10、长余辉聚氨酯夜光粉28-40份、颜料30-40份、填料60-81份、助剂15-20份、抗氧剂5-11份、溶剂245-320份、扩链剂25-37份；
7.所述长余辉聚氨酯夜光粉的制备方法为：由55％的nco为10％的聚氨酯预聚体，加入800目透明玻璃粉5％，所述透明玻璃为钠钙硅酸盐玻璃，再加入10％多元醇苯甲酸酯、1％抗氧剂1010、20％的纳米级稀土铝酸盐夜光粉及5％的2，4，6-三(对甲氧基苯乙烯基)-1，3，5-均三嗪，搅拌均匀后加入4％的二甲硫基甲苯二胺，继续搅拌均匀后摊铺固化，固化后用粉碎制成粉末。
8.进一步的，所述所述标线涂料的原料重量份组成包括：丙烯酸树脂190份、改性间戊二烯石油树脂28份、耐黄变聚氨酯预聚体50份、氯化橡胶19份、石墨粉19份、长余辉聚氨酯夜光粉35份、颜料33份、填料70份、助剂18份、抗氧剂8份、溶剂280份、扩链剂30份。
9.进一步的，所述溶剂由二甲苯、丙酮、乙酸丁酯、异丙醇、二氯甲烷组成，所述二甲苯、丙酮、乙酸丁酯、异丙醇、二氯甲烷的按重量份比68：4：11：8：9。
10.本发明还提供了一种制备方法，所述制备方法适用于上述的新型环保标线涂料，制备方法包括如下步骤：
11.s1、按重量份将异丙醇、二氯甲烷打入反应釜，开启搅拌后加入上述重量份的氯化
橡胶，按重量份将二甲苯、丙酮、乙酸丁酯打入反应釜，搅拌至橡胶完全溶化后，加入上述重量份的丙烯酸树脂和改性间戊二烯石油树脂，根据各阶段物料混合、融化要求，使丙烯酸树脂完全溶解；
12.s2、将重量份的耐黄变聚氨酯预聚体加入扩链剂中搅拌均匀后，加入抗氧剂及长余辉聚氨酯夜光粉，搅拌均匀得混合物；
13.s3、在步骤s1制备的浆料中，在反应釜中加入上述重量份数的石墨粉、颜料、填料、助剂，以及步骤s2制备的混合物搅拌，使其分散均匀；
14.s4、在步骤s3将物料分散均匀后通过输送泵或分散釜加压的方式将物料输入研磨机，研磨后包装。
15.另外，本发明还提供了一种标线机，适用于上述的新型环保标线涂料，所述标线机包括机架、设置在机架上的划线斗、牵引机构、以及操控杆，划线斗包括料斗、闸门、弹性件以及刮刀板，闸门可转动地安装在料斗具有敞口的一侧，打开闸门能够于料斗的敞口底部形成划线口，弹性件用于对闸门施加弹力使闸门始终具有转动关闭划线口的趋势，操控杆与料斗相连接，操控杆上设置有把手座以及转动设置于把手座上的把手，操控把手能够驱动闸门转动打开划线口。
16.进一步的，所述闸门上靠近底部的位置设置有齿槽，划线斗还包括刮刀板，刮刀板可滑动地设置在闸门的侧壁上，以在刮刀板于闸门上向上或向下滑动时，能够打开或关闭齿槽。
17.进一步的，所述机架上安装有变速箱，牵引机构包括支架、滑座、活动块、螺杆、转轮以及球头杆，支架安装在机架上，滑座滑动设置在支架上，活动块滑动设置于滑座上，并且活动块的滑动路径与滑座的滑动路径相垂直，转轮转动设置于支架上，转轮的转动轴心线与滑座的滑动路径相平行，转轮与变速箱传动连接，球头杆的一端连接在转轮上并且偏离转轮转动轴心的位置，球头杆的另一端连接在活动块上，其中，在移动活动块至滑座上的第一位置时，球头杆连接活动块的一端交于转轮的转动轴心线，此时转轮旋转时，转轮不对活动块产生推拉力，滑座相对于支架固定，在移动活动块至滑座上的第二位置时，球头杆连接活动块的一端偏离转轮的转动轴心线，随着转轮沿同一方向旋转，会驱使滑座沿直线往复滑动，滑座与刮刀板相连接，随着滑座沿直线往复滑动，能够驱动刮刀板交替打开、关闭齿槽，或通过移动活动块至滑座上的第一位置，关停滑座于支架上的往复滑动。
18.进一步的，所述料斗上可转动地安装有推块，转动推块能够打开闸门以开启划线口，所述标线机还包括第一线管，第一线管的两头分别固定连接在把手座和料斗上，第一线管内穿插有第一拉绳，第一拉绳的两头分别连接推块和把手。
19.进一步的，所述闸门的一侧固定设置有固定座，所述固定座上可转动地设置有摆臂，并且摆臂与刮刀板连接，转动摆臂能够带动刮刀板于闸门上滑动，所述标线机还包括第二线管，第二线管的两头能够分别连接在固定座上和车架上，第二线管内穿插有第二拉绳，第二拉绳的两头分别连接摆臂和滑座，摆臂与固定座之间设置有第二复位弹簧，第二复位弹簧用于对摆臂施加弹力使摆臂始终具有转动并带动刮刀板关闭的趋势。
20.进一步的，所述料斗的一侧设置由悬杆，所述车架上对应设置有连接杆，所述悬杆转动配合于连接杆上。
21.本发明的有益效果是：本发明提供的一种新型环保标线涂料，其中聚氨酯橡胶树
脂为无色树脂，提高了弹性和透光性，同时通过添加钠钙硅酸盐玻璃，使制备的长余辉聚氨酯夜光粉具有较强的穿透性，即使在下雪天、雾天或道路吸附大量灰尘后，依然可以为夜间的道路标线提供充足的亮度，为夜间的车辆所见到。多元醇苯甲酸酯作为增塑剂，在长余辉聚氨酯夜光粉中能够起到提高长余辉聚氨酯夜光粉耐候性的作用，延长维持较高发光性能的年限。通过添加抗氧剂1010，能够起到延长余辉时间、提高余辉强度的作用，添加二甲硫基甲苯二胺作为硫化剂，可以与聚氨酯橡胶树脂接触，延长聚氨酯橡胶树脂的分子量，从而提高聚氨酯橡胶树脂的力学性能。添加2，4，6-三(对甲氧基苯乙烯基)-1，3，5-均三嗪作为光转换剂，使其可以同时吸收紫外光和可见光，白天时呈红色，夜晚时则发出黄色的光。
附图说明
22.下面结合附图和实施例对本发明作进一步说明。
23.图中：图1为本发明实施例提供的标线机的立体示意图。
24.图2为本发明实施例提供的划线斗的结构示意图。
25.图3为图2的另一视角示意图。
26.图4为本发明实施例提供的划线斗的分解图。
27.图5为本发明实施例提供的划线斗的主视图。
28.图6为本发明实施例提供的划线斗的后视图。

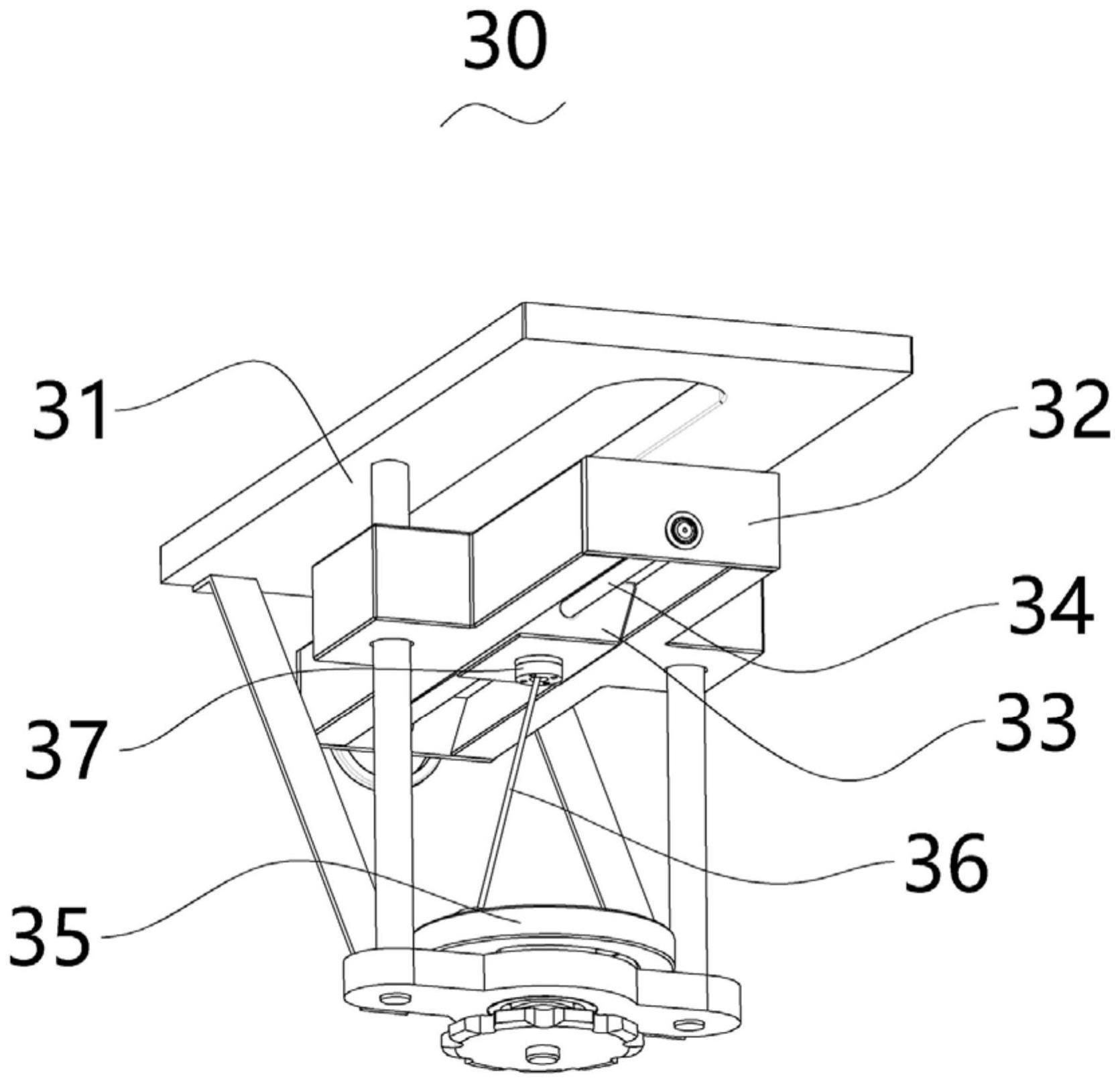

29.图7为本发明实施例提供的牵引机构的立体示意图。
30.图8为本发明实施例提供的牵引机构的分解图。
31.图9为本发明实施例提供的牵引结构部分的俯视图。
32.图10为本发明实施例提供的牵引结构部分的俯视图。
33.图11为本发明实施例提供的操控杆的结构示意图。
34.图12为本发明实施例提供的操控杆的剖视示意图。
35.其中，图中各附图标记：10、车架；11、料桶；12、行走轮；13、变速箱；14、连接杆。
36.20、划线斗；21、料斗；211、敞口；212、悬杆；22、闸门；221、滑轨；222、齿槽；23、推块；24、划线口；25、弹性件；26、刮刀板；261、销轴；27、固定座；28、摆臂；281、滑孔。
37.30、牵引机构；31、支架；32、滑座；33、活动块；34、螺杆；35、转轮；36、球头杆；37、铰接座；40、第一线管；41、第一拉绳；50、第二线管；51、第二拉绳；60、操控杆；61、把手座；62、把手。
具体实施方式
38.为了使本发明所要解决的技术问题、技术方案及有益效果更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。
39.需要说明的是，当元件被称为“连接于”或“设置于”另一个元件，它可以直接在另一个元件上或者间接在该另一个元件上。当一个元件被称为是“连接于”另一个元件，它可以是直接连接到另一个元件或间接连接至该另一个元件上。
40.在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可
以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。
41.需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
42.在整个说明书中参考“一个实施例”或“实施例”意味着结合实施例描述的特定特征，结构或特性包括在本技术的至少一个实施例中。因此，“在一个实施例中”、“在一些实施例中”或“在其中一些实施例中”的短语出现在整个说明书的各个地方，并非所有的指代都是相同的实施例。此外，在一个或多个实施例中，可以以任何合适的方式组合特定的特征，结构或特性。
43.实施例一
44.本实施例一提供了一种新型环保标线涂料，该新型环保标线涂料的主要原料重量份组成包括：丙烯酸树脂190份、改性间戊二烯石油树脂28份、耐黄变聚氨酯预聚体50份、氯化橡胶19份、石墨粉19份、长余辉聚氨酯夜光粉35份、颜料33份、填料70份、助剂18份、抗氧剂8份、溶剂280份和扩链剂30份。
45.在其中一些实施例中，上述溶剂由二甲苯、丙酮、乙酸丁酯、异丙醇、二氯甲烷组成，上述二甲苯、丙酮、乙酸丁酯、异丙醇、二氯甲烷的按重量份比68：4：11：8：92。
46.在其中一些实施例中，耐黄变聚氨酯预聚体由15份的六亚甲基二异氰酸酯和70份的分子量为1000-3000的聚醚多元醇预聚而成。
47.在其中一些实施例中，扩链剂由5重量份二甲硫基甲苯二胺和36重量份的分子量为1000的多元醇脱水后合成。
48.在其中一些实施例中，填料由碳酸钙粉、硫酸钡、滑石粉混合而成，碳酸钙粉、硫酸钡、滑石粉按重量份比为1:1:3。
49.在其中一些实施例中，颜料为钛白粉、有机黄、铬黄、钼红、永固红、炭黑、铁红、酞青蓝或酞青绿金属络合染料的一种或多种。
50.在其中一些实施例中，上述助剂包括如下质量分数的原料：dop增塑剂88％、流平润湿分散剂8％和消泡剂4％。
51.在其中一些实施例中，长余辉聚氨酯夜光粉的制备方法为：由55％的nco为10％的聚氨酯预聚体，加入800目透明玻璃粉5％，上述透明玻璃为钠钙硅酸盐玻璃，再加入10％多元醇苯甲酸酯、1％抗氧剂1010、20％的纳米级稀土铝酸盐夜光粉及5％的2，4，6-三(对甲氧基苯乙烯基)-1，3，5-均三嗪，搅拌均匀后加入4％的二甲硫基甲苯二胺，继续搅拌均匀后摊铺成3毫米厚胶板，完全固化后用打粉机制成粉末。其中，抗氧剂1010为四[β-(3，5-二叔丁基-4-羟基苯基)丙酸]季戊四醇酯。
[0052]
本实施例的聚氨酯橡胶树脂为无色树脂，提高了弹性和透光性，同时通过添加钠钙硅酸盐玻璃，使制备的长余辉聚氨酯夜光粉具有较强的穿透性，即使在下雪天、雾天或道路吸附大量灰尘后，依然可以为夜间的道路标线提供充足的亮度，为夜间的车辆所见到。多元醇苯甲酸酯作为增塑剂，在长余辉聚氨酯夜光粉中能够起到提高长余辉聚氨酯夜光粉耐
候性的作用，延长维持较高发光性能的年限。通过添加抗氧剂1010，能够起到延长余辉时间、提高余辉强度的作用，添加二甲硫基甲苯二胺作为硫化剂，可以与聚氨酯橡胶树脂接触，延长聚氨酯橡胶树脂的分子量，从而提高聚氨酯橡胶树脂的力学性能。添加2，4，6-三(对甲氧基苯乙烯基)-1，3，5-均三嗪作为光转换剂，使其可以同时吸收紫外光和可见光，白天时呈红色，夜晚时则发出黄色的光。
[0053]
另外，本发明实施例一还提供了制备方法，该制备方法用于上述任意实施例提供的新型环保标线涂料，该制备方法包括如下步骤：
[0054]
s1、按重量份将异丙醇、二氯甲烷打入反应釜，开启搅拌后加入上述重量份的氯化橡胶，按重量份将二甲苯、丙酮、乙酸丁酯打入反应釜，搅拌至橡胶完全溶化后，加入上述重量份的丙烯酸树脂和改性间戊二烯石油树脂，根据各阶段物料混合、融化要求，使反应釜转速为300-1440转/分，使丙烯酸树脂完全溶解；
[0055]
s2、将重量份的耐黄变聚氨酯预聚体加入扩链剂中搅拌均匀后，加入抗氧剂及长余辉聚氨酯夜光粉，搅拌均匀得混合物；
[0056]
s3、在步骤s1制备的浆料中，在不超过45℃的温度条件下，在500-1440转/分的转速下加入上述重量份数的石墨粉、颜料、填料、助剂，以及步骤s2制备的混合物搅拌15至30分钟，使其分散均匀；
[0057]
s4、在步骤s3将物料分散均匀后通过输送泵或分散釜加压的方式均速将物料输入研磨机，待物料研磨至15微米以下后开始成品包装混合均匀后包装。
[0058]
如图1-12所示，本发明实施例一还提供了一种标线机，该标线机适用于上述任意一项实施例提供的新型环保标线涂料。标线机包括机架10、设置在机架10上的划线斗20、牵引机构30、以及操控杆60，划线斗20包括料斗21、闸门22、弹性件25以及刮刀板26，闸门22可转动地安装在料斗21具有敞口211的一侧，打开闸门22能够于料斗21的敞口211底部形成划线口24，以便料斗21内的标线涂料由划线口24流出完成划线，弹性件25用于对闸门22施加弹力使闸门22始终具有转动关闭划线口24的趋势，操控杆60与料斗21相连接，操控杆60上设置有把手座61以及转动设置于把手座61上的把手62，通过移动操控杆60可将料斗21靠近至地面以便进行划线，操控把手62能够驱动闸门22转动打开划线口24，进而本发明实施例一提供标线机在划线时，只需操控把手62就能够控制划线口24的开启或关闭，相比现有技术无需通过抬起划线斗20来控制关闭标线涂料的流出，这样使得在对道路进行虚线等不连续划线工作时，劳动强度低，易于控制划线的起始和终止位置。
[0059]
如图3和图4所示，在其中一些实施例中，闸门22上靠近底部的位置设置有齿槽222，用于供料斗21内的标线涂料流出以在地面划出振荡标线中的凸点，划线斗20还包括刮刀板26，刮刀板26可滑动地设置在闸门22的侧壁上，以在刮刀板26于闸门22上向上或向下滑动时，能够打开或关闭齿槽222，在齿槽222打开时，使得标线涂料能够从齿槽222流出以形成振荡标线中的凸点，如图1所示，机架10上安装有变速箱13，如图7所示，牵引机构30包括支架31、滑座32、活动块33、螺杆34、转轮35以及球头杆36，支架31固定安装在机架10上，滑座32滑动设置在支架31上，活动块33滑动设置于滑座32上，并且活动块33的滑动路径与滑座32的滑动路径相垂直，转轮35转动设置于支架31上，转轮35的转动轴心线与滑座32的滑动路径相平行，转轮35与变速箱13传动连接，球头杆36的一端连接在转轮35上并且偏离转轮35转动轴心的位置，球头杆36的另一端连接在活动块33上，其中，在移动活动块33至滑
座32上的第一位置时，球头杆36连接活动块33的一端交于转轮35的转动轴心线，此时转轮35旋转时，球头杆36围绕转轮35的转动轴心线旋转，转轮35不对活动块33产生推拉力，滑座32相对于支架31固定；在移动活动块33至滑座32上的第二位置时，球头杆36连接活动块33的一端偏离转轮35的转动轴心线，会在球头杆36连接转轮35的一端随转轮35转动至远离活动块33时，球头杆36对活动块33产生拉力，驱使滑座32朝向转轮35移动，并在球头杆36连接转轮35的一端随转轮35转动至靠近活动块33时，球头杆36对活动块33产生推力，驱使滑座32远离转轮35移动，进而在移动活动块33至滑座32上的第二位置时，随着转轮35沿同一方向旋转，将会驱使滑座32沿直线往复滑动，另外，滑座32与刮刀板26相连接，从而随着滑座32沿直线往复滑动，能够驱动刮刀板26交替打开、关闭齿槽222，以在标线涂料从齿槽222流出时形成振荡标线中的凸点，或通过移动活动块33至滑座32上的第一位置，关停滑座32于支架31上的往复滑动，进而通过切换活动块33位于第二位置、第一位置，能够轻松启动、关闭振荡标线的形成，使得本发明实施例提供的标线机不仅能够做常规实线、虚线的划线工作，还可做振荡标线，功能性多样，并且切换时简单方便，无需对机器进行结构的加装或改进。
[0060]
如图9所示，图中示出活动块33位于滑座32上的第一位置，即球头杆36连接活动块33的一端交于转轮35的转动轴心线，可以理解的是，转轮35上连接球头杆36的位置与活动块33的距离保持不变，可以理解的，此时可保持滑座32位置不变；如图10所示，图中示出活动块33位于滑座32上的第二位置，即球头杆36连接活动块33的一端偏离转轮35的转动轴心线，可以理解的是，转轮35上连接球头杆36的位置与活动块33的距离随转轮35的旋转规律变化，即在转轮35上连接球头杆36的位置相对于活动块33由近向远的过程中，迫使球头杆36连接的活动块33具有靠近转轮35的趋势，从而会拉动滑座32靠近转轮35滑动，反之，在转轮35上连接球头杆36的位置相对于活动块33由远向近的过程中，致使球头杆36连接的活动块33具有远离转轮35的趋势，从而会推动滑座32远离转轮35滑动，随着转轮35的旋转驱使滑座32沿直线做循环往复的滑动。
[0061]
在其中一些实施例中，牵引机构30还包括铰接座37，铰接座37是与球头杆36端部的球头能够活动配合的结构，使球头杆36的端部球头能够于铰接座37上实现任意方向的摆动，铰接座37具有两个，两个铰接座37分别设置在活动块33和转轮35上，球头杆36的两端分别安装在活动块33和转轮35上的铰接座37上。
[0062]
在其中一些实施例中，料斗21上可转动地安装有推块23，转动推块23能够打开闸门22以开启划线口24，在推块23转动逐渐靠近闸门22时，使得闸门22受到推块23的推力转动打开，而在推块23转动逐渐远离闸门22时，使得闸门22能够转动关闭，标线机还包括第一线管40，第一线管40的两头分别固定连接在把手座61和料斗21上，第一线管40内穿插有第一拉绳41，第一拉绳41的两头分别连接推块23和把手62，从而操控把手62能够拉动第一拉绳41以带动推块23转动，推块23转动打开闸门22。如图5所示，推块23上设置有第一复位弹簧42，第一复位弹簧42用于对推块23施加弹力使推块23始终具有远离闸门22转动的趋势，以保证第一拉绳41在松弛时，推块23复位至不阻碍闸门22关闭的位置。
[0063]
如图6所示，在其中一些实施例中，弹性件25位于料斗21的一侧，弹性件25呈被拉伸状态连接在料斗21与闸门22之间，从而利用弹性件25的弹性恢复力始终拉动闸门22朝向敞口22转动，以使闸门22在失去推块23的推力作用时，能够自动关闭。在本实施例中，弹性
件25为螺旋弹簧。
[0064]
如图6所示，在其中一些实施例中，闸门22的一侧固定设置有固定座27，固定座27上可转动地设置有摆臂28，并且摆臂28与刮刀板26连接，转动摆臂28能够带动刮刀板26于闸门22上滑动，该标线机还包括第二线管50，第二线管50的两头能够分别连接在固定座27上和车架10上，第二线管50内穿插有第二拉绳51，第二拉绳51的两头分别连接摆臂28和滑座32，从而在当滑座32沿直线往复滑动时，能够牵引第二拉绳51拉动摆臂28于固定座27上转动，驱使闸门22上的刮刀板26滑动打开、关闭齿槽222，摆臂28与固定座27之间设置有第二复位弹簧52，第二复位弹簧52用于对摆臂28施加弹力使摆臂28始终具有转动并带动刮刀板26关闭的趋势，以保证刮刀板26在不受外力驱动时，自动关闭，以配合第二拉绳51对摆臂28进行拉动、松弛时，打开、关闭刮刀板26。
[0065]
如图4所示，在其中一些实施例中，闸门22的外端面上于相对的两侧分别开设有一滑轨221，刮刀板26滑动安装于两侧的滑轨221中，使得刮刀板26滑动配合于闸门22上并贴近闸门22上的齿槽222。
[0066]
如图6所示，在其中一些实施例中，刮刀板26靠近摆臂28的一侧设置有销轴261，摆臂28上开设有滑孔281，销轴261可滑动地插设于滑孔281中，在当摆臂28转动时，销轴261适应性地于滑孔281中自行调整位置并保持着被摆臂28推动，使得摆臂28转动联动刮刀板26于闸门22上滑动。
[0067]
如图1所示，在其中一些实施例中，料斗21的一侧设置由悬杆212，车架10上对应设置有连接杆14，悬杆212转动配合于连接杆14上。从而在操控操控杆60时能够带动料斗22绕连接杆14上下摆动，使料斗22在不使用时脱离地面，在划线时能够将料斗22贴靠于地面上。
[0068]
在其中一些实施例中，第一线管40、第二线管50、第一拉绳41、第二拉绳51由具有刚性的同时能够弯曲的材质制成，使第一线管40、第二线管50、第一拉绳41、第二拉绳51能够弯曲，并且长度恒定，由此第一线管40和第二线管50的两头的位置可灵活变动，同时结构简单成本低。
[0069]
如图1所示，在其中一些实施例中，车架10上安装有用于存放标线涂料的料桶11，料桶11上开设有出料口111，料桶11上于出料口111处对应安装有连接斗112，连接斗112的末端延伸至划线斗20的上方，从而使连接斗112能够将料桶11中的标线涂料引流至划线斗20的料斗21内。从而能够利用料桶11为划线斗20长期供料，保证工作的效率。
[0070]
在其中一些实施例中，车架10上安装有加热总成(图未示)，加热总成用于对料桶11和划线斗20进行保温、加热，以保证标线涂料长时间处于流体状态。
[0071]
在其中一些实施例中，料斗21呈顶端开口的结构，并且料斗21的一侧设有敞口211，闸门22对应安装于料斗21上敞口211处，以通过闸门22遮挡敞口211，闸门22的上侧与料斗21相铰接，当闸门22于料斗21上转动时，闸门22下侧将会明显脱离料斗21，从而于料斗21的底部露出条状的划线口24，伴随标线机前进，使划线口24流出的标线涂料于地面显现出所需的标线形状。
[0072]
如图2和图3所示，在其中一些实施例中，车架10上安装有行走轮12，行走轮12用于接触地面滚动，变速箱13连接动力总成(图未示)，变速箱13的输出端还与行走轮12传动连接，以使动力总成通过变速箱13驱动行走轮12转动的同时带动牵引机构30自行运转。
[0073]
实施例二
[0074]
本实施例二提供了一种新型环保标线涂料，该新型环保标线涂料的主要原料重量份组成包括：丙烯酸树脂175份、改性间戊二烯石油树脂20份、耐黄变聚氨酯预聚体45份、氯化橡胶17份、石墨粉17份、长余辉聚氨酯夜光粉28份、颜料30份、填料60份、助剂15份、抗氧剂5份、溶剂245份、扩链剂25份。
[0075]
在其中一些实施例中，耐黄变聚氨酯预聚体由14重量份的六亚甲基二异氰酸酯和66重量份的分子量为1000-3000的聚醚多元醇预聚而成。
[0076]
在其中一些实施例中，扩链剂由4重量份二甲硫基甲苯二胺和33重量份的分子量为1000的多元醇脱水后合成。
[0077]
本实施例二提供的新型环保标线涂料的其他各原料、制备方法，以及标线机与实施例一相同。
[0078]
实施例三
[0079]
本实施例三提供了一种新型环保标线涂料，该新型环保标线涂料的主要原料重量份组成包括：丙烯酸树脂250份、改性间戊二烯石油树脂35份、耐黄变聚氨酯预聚体66份、氯化橡胶23份、石墨粉23份、长余辉聚氨酯夜光粉40份、颜料40份、填料81份、助剂20份、抗氧剂11份、溶剂320份、扩链剂37份。
[0080]
在其中一些实施例中，耐黄变聚氨酯预聚体由26重量份的六亚甲基二异氰酸酯和75重量份的分子量为1000-3000的聚醚多元醇预聚而成。
[0081]
在其中一些实施例中，扩链剂由7重量份二甲硫基甲苯二胺和38重量份的分子量为1000的多元醇脱水后合成。
[0082]
本实施例三提供的新型环保标线涂料的其他各原料、制备方法，以及标线机与实施例一相同。
[0083]
以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
