1.本实用新型涉及半连续铸造机铸造技术领域，具体为一种通气转接板。


背景技术：

2.在半连续铸造机铸造铝棒过程中，必须用到转接板与转接套管，铝液从流槽经由转接套管流入铸造系统中，因此，转接套管与转接板在半连续铸造过程中属易耗品，以往的设计转接套管与转接板分别独立存在。
3.例如授权公告号为cn214212146u，一种一体式转接板，上述文件通过将转接板本体和转接套管一体成型设计，能够将一体式转接板的使用寿命延长，也不需要使用卡环将转接板本体和转接套管相连接，能够大大减少安装的工作量及使用过程中的人工成本，还节省了日后使用中的损耗更换，然而在半连续铸造机铸造铝棒过程中，铝液通过转接板进入结晶器中初步冷却成型，为保证铝液在结晶器中脱模稳定且有较为光滑的表面质量，上述中的转接板向结晶器内部的石墨环通油通气形成油气膜润滑效果，过程中气量的控制尤为重要，气体量小石墨环出气不均匀气滑不稳定，气量过大内部气体过多，形成气压波动，影响表面成型产出废棒。


技术实现要素：

4.本实用新型的目的是为了解决现有技术存在小石墨环出气不均匀气滑不稳定或气量过大内部气体过多，形成气压波动，从而影响表面成型产出废棒的问题，而提出的一种通气转接板。
5.为实现上述目的，本实用新型提供如下技术方案：
6.设计一种通气转接板，包括转接板主体，所述转接板主体外侧设有辅助结构，所述辅助结构包括导气槽，两侧所述导气槽加工于转接板主体的底部两侧，所述导气槽与蜂窝石墨堵固定相连，所述蜂窝石墨堵的内部加工有多个蜂窝槽。
7.优选的，所述转接板主体的外壁中部加工有密封槽。
8.优选的，所述密封槽的内壁与密封圈固定相连。
9.优选的，所述转接板主体的外壁两侧加工有连接槽。
10.优选的，所述转接板主体的中部加工有通孔。
11.本实用新型提出的一种通气转接板，有益效果在于：通过转接板主体开导气槽和连接槽，调节内部压力稳定，蜂窝状石墨堵头封口，防止铝业回流、粘连，使铸造过程中恒定气压，气滑均匀稳定，提高棒面质量。
附图说明

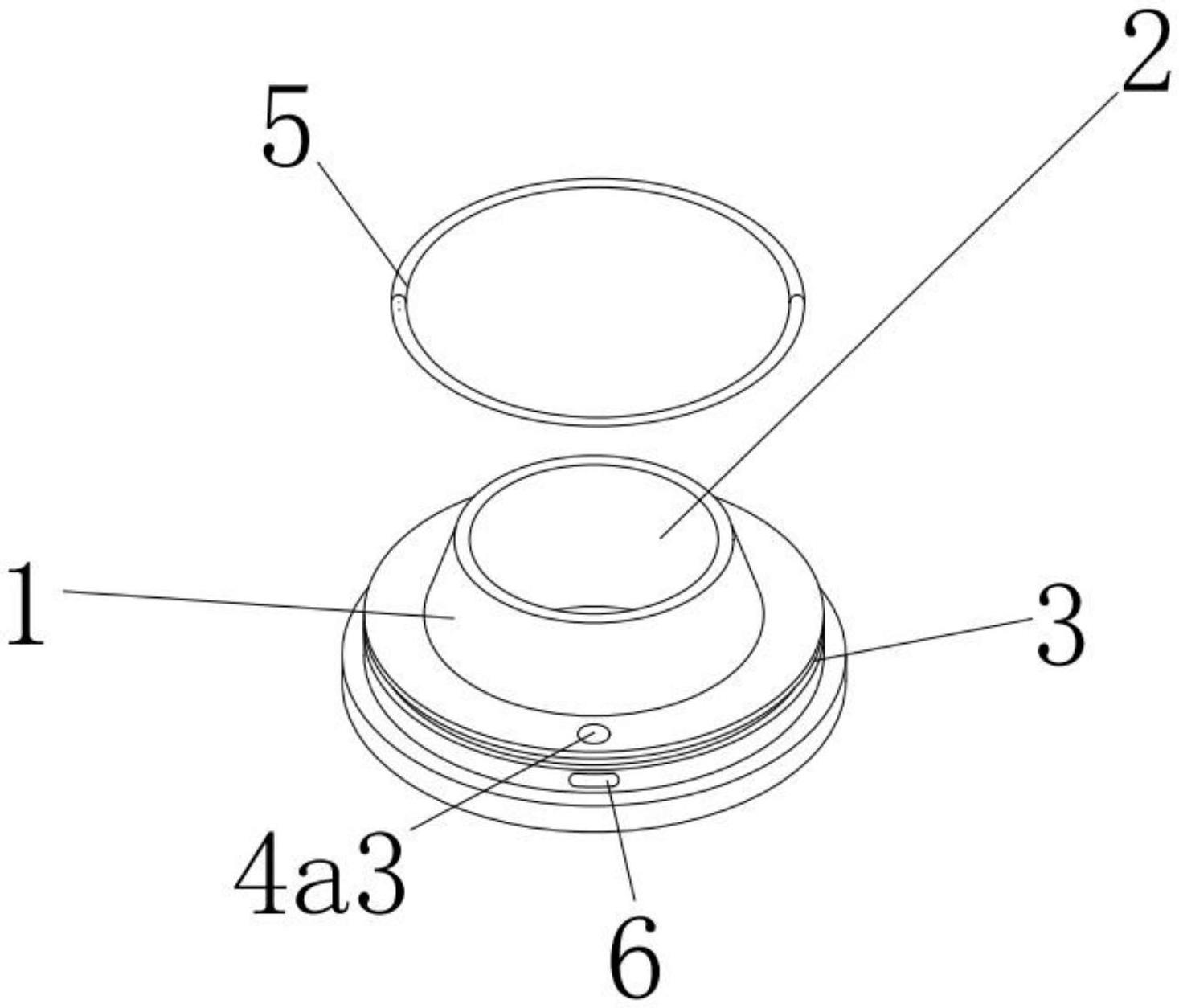

12.图1为本实用新型结构示意图；
13.图2为本实用新型的蜂窝石墨堵结构示意图；
14.图3为本实用新型的主视图结构示意图；
15.图4为图3中a的结构示意图；
16.图5为图3中b的结构示意图。
17.图中：1、转接板主体，2、通孔，3、密封槽，4、辅助结构，4a1、蜂窝石墨堵，4a2、蜂窝槽，4a3、导气槽，4b1、定位块，5、密封圈，6、连接槽。
具体实施方式
18.下面结合附图对本实用新型作进一步说明：
19.实施例1：
20.参照附图1-5：本实施例中，一种通气转接板，包括转接板主体1，转接板主体1外侧设有辅助结构4，辅助结构4包括导气槽4a3，两侧导气槽4a3加工于转接板主体1的底部两侧，导气槽4a3与蜂窝石墨堵4a1固定相连，蜂窝石墨堵4a1的内部加工有多个蜂窝槽4a2，转接板主体1的外壁中部加工有密封槽3，通过橡胶套5从而保证转接板与半连续铸造机之间的密封性，密封槽3的内壁与密封圈5固定相连，转接板主体1的外壁两侧加工有连接槽6，转接板主体1的中部加工有通孔2，转接板主体1开导气槽4a3和连接槽6，调节内部压力稳定，蜂窝状石墨堵头4a1封口，防止铝业回流、粘连，使铸造过程中恒定气压，气滑均匀稳定，提高棒面质量。
21.工作原理：
22.转接板主体1开导气槽4a3和连接槽6，调节内部压力稳定，蜂窝状石墨堵头4a1封口，防止铝业回流、粘连，使铸造过程中恒定气压，气滑均匀稳定，提高棒面质量。
23.实施例2：
24.参照附图1-5：本实施例中，一种通气转接板，其中辅助结构4还可以包括定位块4b1，两侧的定位块4b1的顶端均与转接板主体1固定相连，定位块4b1为与吸盘装，利用大气压原理使得转接板半连续铸造机进行定位，提高转接板的稳定性。
25.虽然本实用新型已通过参考优选的实施例进行了图示和描述，但是，本专业普通技术人员应当了解，在权利要求书的范围内，可作形式和细节上的各种各样变化。


技术特征：
1.一种通气转接板，包括转接板主体(1)，其特征在于：所述转接板主体(1)外侧设有辅助结构(4)，所述辅助结构(4)包括导气槽(4a3)，两侧所述导气槽(4a3)加工于转接板主体(1)的底部两侧，所述导气槽(4a3)与蜂窝石墨堵(4a1)固定相连，所述蜂窝石墨堵(4a1)的内部加工有多个蜂窝槽(4a2)。2.根据权利要求1所述的一种通气转接板，其特征在于：所述转接板主体(1)的外壁中部加工有密封槽(3)。3.根据权利要求2所述的一种通气转接板，其特征在于：所述密封槽(3)的内壁与密封圈(5)固定相连。4.根据权利要求1所述的一种通气转接板，其特征在于：所述转接板主体(1)的外壁两侧加工有连接槽(6)。5.根据权利要求1所述的一种通气转接板，其特征在于：所述转接板主体(1)的中部加工有通孔(2)。

技术总结
本实用新型涉及半连续铸造机铸造技术领域，尤其是一种通气转接板，包括转接板主体，所述转接板主体外侧设有辅助结构，所述辅助结构包括导气槽，两侧所述导气槽加工于转接板主体的底部两侧，所述导气槽与蜂窝石墨堵固定相连，所述蜂窝石墨堵的内部加工有多个蜂窝槽。通过转接板主体开导气槽和连接槽，调节内部压力稳定，蜂窝状石墨堵头封口，防止铝业回流、粘连，使铸造过程中恒定气压，气滑均匀稳定，提高棒面质量。棒面质量。棒面质量。


技术研发人员：郭小丽
受保护的技术使用者：大连新众智能装备有限公司
技术研发日：2023.06.02
技术公布日：2023/10/27
