1.本实用新型属于磨板机技术领域，具体涉及一种电路板的磨板机。


背景技术：

2.电路板使电路迷你化、直观化，对于固定电路的批量生产和优化用电器布局起重要作用，是电器中非常重要的部分，在电路板生产过程中，通过磨板机对电路板进行打磨，在专利网的专利号为：cn20846795 u一种用于电路板的磨板机，中可了解到，在电路板加工时，需要用到磨板机。
3.现有的电路板加工时，对磨板机进行使用过程中，需要将工作台安装于固定底板的表面时，因两者之间是通过螺栓贯穿的方式进行固定，通过将工作台放置于固定底板的表面，且通过对工作台进行位置移动，使两者之间的安装孔对位，接着借助螺丝刀将螺栓贯穿至安装孔的内侧，在工作台安装时，因需要借助螺丝刀辅助操作，存在安装不便的问题，为此本实用新型提出一种电路板的磨板机。


技术实现要素：

4.本实用新型的目的在于提供一种电路板的磨板机，以解决上述背景技术中提出的电路板的磨板机的工作台在安装时，需借助螺丝刀辅助操作，存在安装不便的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种电路板的磨板机，包括主体、固定于主体表面的固定底板、设置于固定底板表面的工作台，所述工作台与固定底板的连接处对称设置有安装机构，所述安装机构由限位组件、固定组件组成，所述限位组件设置于工作台和固定底板的连接处，所述固定组件设置于固定底板的端部。
6.优选的，所述限位组件由卡块、卡槽组成，所述卡槽开设于固定底板的表面，所述卡块固定于工作台的底端，所述卡块卡入卡槽的内侧。
7.优选的，所述固定组件由固定槽、固定柱、活动槽组成，所述活动槽开设于卡槽的底端，所述固定槽开设于工作台的底端，所述固定柱设置于固定槽、活动槽的内侧。
8.优选的，所述固定柱的底端表面与活动槽的内侧为螺纹连接，所述固定柱为圆柱体结构。
9.优选的，所述固定柱为圆柱体结构，所述固定柱的顶端表面与固定槽的内壁呈贴合状态。
10.优选的，所述固定底板的表面设置有主机，所述主机的后侧设置有水平千分尺，所述主机的前侧设置有垂直千分尺。
11.优选的，所述主机的底端设置有滑轨，所述滑轨的两端表面均设置有限位块。
12.与现有技术相比，本实用新型的有益效果是：
13.通过设计的安装机构，改善原先工作台与固定底板之间通过多个螺栓贯穿的方式进行安装过程中，需要借助螺丝刀辅助，存在一定安装不便的问题，通过在工作台与固定底板的连接处设置安装机构，使工作台在安装时，通过安装机构进行连接，使安装过程中，操
作便捷，且无需借助工具，安装后稳定性高。
附图说明

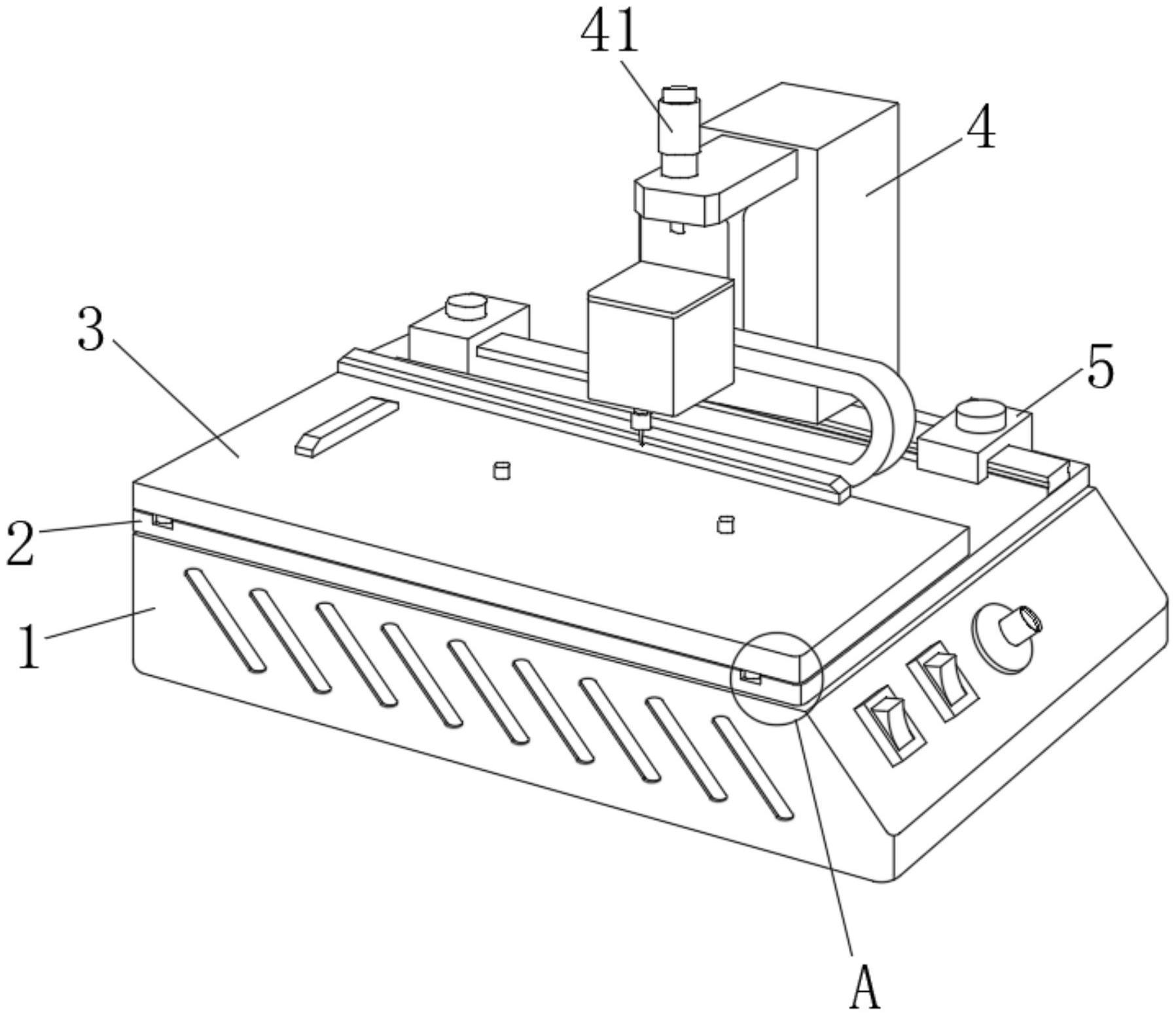

14.图1为本实用新型的结构示意图；
15.图2为本实用新型图1中的a部区域放大示意图；
16.图3为本实用新型的固定底板与工作台连接处剖视示意图；
17.图4为本实用新型的卡块、卡槽卡合示意图；
18.图中：1、主体；2、固定底板；21、限位组件；211、卡块；212、卡槽；22、固定组件；221、固定槽；222、固定柱；223、活动槽；3、工作台；4、主机；41、垂直千分尺；5、限位块。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1至图4，本实用新型提供一种技术方案：一种电路板的磨板机，包括主体1、固定于主体1表面的固定底板2、设置于固定底板2表面的工作台3，工作台3与固定底板2的连接处对称设置有安装机构，使工作台3与固定底板2之间通过安装机构进行连接，安装机构由限位组件21、固定组件22组成，限位组件21设置于工作台3和固定底板2的连接处，固定组件22设置于固定底板2的端部，通过设计的安装机构，改善原先工作台3与固定底板2之间通过多个螺栓贯穿的方式进行安装过程中，需要借助螺丝刀辅助，存在一定安装不便的问题，通过在工作台3与固定底板2的连接处设置安装机构，使工作台3在安装时，通过安装机构进行连接，使安装过程中，操作便捷，且无需借助工具，安装后稳定性高，限位组件21由卡块211、卡槽212组成，卡槽212开设于固定底板2的表面，卡块211固定于工作台3的底端，卡块211卡入卡槽212的内侧，固定底板2的表面设置有主机4，主机4的后侧设置有水平千分尺，用于调节打磨宽度，主机4的前侧设置有垂直千分尺41，用于调节打磨深度，主机4的底端设置有滑轨，便于主机4移动，滑轨的两端表面均设置有限位块5。
21.本实施例中，优选的，固定组件22由固定槽221、固定柱222、活动槽223组成，活动槽223开设于卡槽212的底端，固定槽221开设于工作台3的底端，固定柱222设置于固定槽221、活动槽223的内侧，使卡合后的卡块211和卡槽212通过固定组件22进行限位，固定柱222的底端表面与活动槽223的内侧为螺纹连接，固定柱222为圆柱体结构，固定柱222为圆柱体结构，固定柱222的顶端表面与固定槽221的内壁呈贴合状态。
22.本实用新型的工作原理及使用流程：在电路板加工过程中，需要进行打磨操作时，通过对磨板机进行使用，先对垂直千分尺41、水平千分尺、限位块5进行操作，完成对磨板机的调节，再将电路板放置于工作台3的表面，再将磨板机启动，通过打磨头对电路板进行打磨；当需要将工作台3进行安装时，先对工作台3底端固定的卡块211卡入卡槽212的内侧，再对固定组件22进行操作，通过对固定柱222旋转，使固定柱222底端与活动槽223之间螺纹旋转，使固定柱222整体向上移动，使固定柱222顶端卡入固定槽221的内侧，对卡合后的卡块211与卡槽212限位，完成对工作台3的安装操作。
23.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种电路板的磨板机，包括主体(1)、固定于主体(1)表面的固定底板(2)、设置于固定底板(2)表面的工作台(3)，其特征在于：所述工作台(3)与固定底板(2)的连接处对称设置有安装机构，所述安装机构由限位组件(21)、固定组件(22)组成，所述限位组件(21)设置于工作台(3)和固定底板(2)的连接处，所述固定组件(22)设置于固定底板(2)的端部。2.根据权利要求1所述的一种电路板的磨板机，其特征在于：所述限位组件(21)由卡块(211)、卡槽(212)组成，所述卡槽(212)开设于固定底板(2)的表面，所述卡块(211)固定于工作台(3)的底端，所述卡块(211)卡入卡槽(212)的内侧。3.根据权利要求1所述的一种电路板的磨板机，其特征在于：所述固定组件(22)由固定槽(221)、固定柱(222)、活动槽(223)组成，所述活动槽(223)开设于卡槽(212)的底端，所述固定槽(221)开设于工作台(3)的底端，所述固定柱(222)设置于固定槽(221)、活动槽(223)的内侧。4.根据权利要求3所述的一种电路板的磨板机，其特征在于：所述固定柱(222)的底端表面与活动槽(223)的内侧为螺纹连接，所述固定柱(222)为圆柱体结构。5.根据权利要求3所述的一种电路板的磨板机，其特征在于：所述固定柱(222)为圆柱体结构，所述固定柱(222)的顶端表面与固定槽(221)的内壁呈贴合状态。6.根据权利要求1所述的一种电路板的磨板机，其特征在于：所述固定底板(2)的表面设置有主机(4)，所述主机(4)的后侧设置有水平千分尺，所述主机(4)的前侧设置有垂直千分尺(41)。7.根据权利要求6所述的一种电路板的磨板机，其特征在于：所述主机(4)的底端设置有滑轨，所述滑轨的两端表面均设置有限位块(5)。

技术总结
本实用新型公开了一种电路板的磨板机，包括主体、固定于主体表面的固定底板、设置于固定底板表面的工作台，所述工作台与固定底板的连接处对称设置有安装机构，所述安装机构由限位组件、固定组件组成，所述限位组件设置于工作台和固定底板的连接处，所述固定组件设置于固定底板的端部，所述限位组件由卡块、卡槽组成；通过设计的安装机构，改善原先工作台与固定底板之间通过多个螺栓贯穿的方式进行安装过程中，需要借助螺丝刀辅助，存在一定安装不便的问题，通过在工作台与固定底板的连接处设置安装机构，使工作台在安装时，通过安装机构进行连接，使安装过程中，操作便捷，且无需借助工具，安装后稳定性高。安装后稳定性高。安装后稳定性高。
