1.本实用新型涉及金属件焊接工装的领域，尤其是涉及一种健身器立架焊接工装。


背景技术：

2.随着生活质量的不断提高，越来越多的人成为健身爱好者，健身具有增强体魄、塑造身材与防止衰老等诸多优点，健身房已成为大多数健身爱好者必去的场所。无论在健身房还是在家中，健身都离不开健身器材，几乎所有健身器材的骨架均由各类金属板、金属杆焊接而成。
3.参照图1，一种健身器材板类零件，包括两块结构形状相同的侧板与一块底板，侧板包括板面平行设置的侧板一与侧板二，侧板两侧宽度不同，侧板相对侧边缘与相对端边缘均非平行设置；两块侧板较宽的一端之间焊接有底板，底板两侧分别与侧板一与侧板二端部焊接，底板一侧两端开设有穿孔；两块侧板远离底板的一端焊接有折弯板。
4.工作人员需要将折弯板、两块侧板与一块底板焊接。针对上述中的相关技术，发明人认为需设计一种焊接工装，实现焊接件简易固定与精准定位。


技术实现要素：

5.为了实现焊接件的简易固定与精准定位，本实用新型提供一种健身器立架焊接工装。
6.本实用新型提供的一种健身器立架焊接工装采用如下的技术方案：
7.一种健身器立架焊接工装，包括底座与固接在底座上的多根垫杆，多根垫杆对应侧板设置，底座上固接有多根竖直设置的限位杆，限位杆对应侧板边缘设置，底座上固接有多个限位块，多个限位块沿侧板边缘设置，多个限位块平均分布在侧板两侧。
8.通过采用上述技术方案，工人将侧板一放置在垫杆上，垫杆支撑侧板一，侧板一与底座之间产生间隙，方便工作人员取料；工人将侧板一放置于垫杆上后，往侧板一较窄的一端推动侧板一，直至侧板一的侧边抵接底座上的限位杆与限位块，侧板一无法继续移动，实现侧板一的定位。
9.可选的，所述底座上固接有多个固定块，多个固定块平均分布在侧板两侧，固定块上滑移连接有压紧杆，固定块对应压紧杆铰接有把手。
10.通过采用上述技术方案，侧板一定位完成后，工人转动把手，把手推动压紧杆往侧板一一侧移动，压紧杆抵接侧板一表面，实现侧板一竖直方向的限位，从而实现侧板一的全方位固定。
11.可选的，所述底座上固接有竖直设置的立板，立板对应底板设置。
12.通过采用上述技术方案，侧板一固定完成后，将底板板面垂直于底座表面放置，底板板面抵接立板，立板对底板起到角度固定与支撑的作用，实现保持底板与侧板一的垂直，工人将底板与侧板一焊接。
13.可选的，所述立板两端对应两个穿孔设置有凸块。
14.通过采用上述技术方案，凸块插接于底板上的两个穿孔，保证底板的稳定固定。
15.可选的，所述立板远离限位块的一侧设置有固定架，凸块与固定架固接，固定架与底座滑移连接，底座对应固定架铰接有把手，立板对应凸块开设有凹孔。
16.通过采用上述技术方案，工人放置底板前，固定架远离立板，放置底板后，工人转动把手，把手推动固定架朝立板一侧滑移，带动固定架上的凸块插接并延伸出凹孔，实现对底板的固定，方便工作人员放置底板。
17.可选的，所述压紧杆竖直设置，压紧杆的高度与底板高度相等。
18.通过采用上述技术方案，工人焊接底板后，将侧板二板面抵接压紧杆的顶端，实现压紧杆对侧板二的支撑与高度定位。
19.可选的，所述限位块上滑移连接有抵接杆，限位块上对应抵接杆铰接有把手。
20.通过采用上述技术方案，工人将侧板二放置于压紧杆顶端后，旋转把手，侧板二两侧的抵接杆从两侧往中心抵紧，实现侧板二的固定，工人将侧板二一端与底板焊接。
21.可选的，所述底座远离立板的一端开设有安装槽，安装槽对应折弯板开设。
22.通过采用上述技术方案，安装槽的形状与深度均对应折弯板设置，工作人员最后将折弯板对准安装槽放置，完成折弯板与两块侧板的焊接。
附图说明
23.图1是背景技术的整体结构示意图。

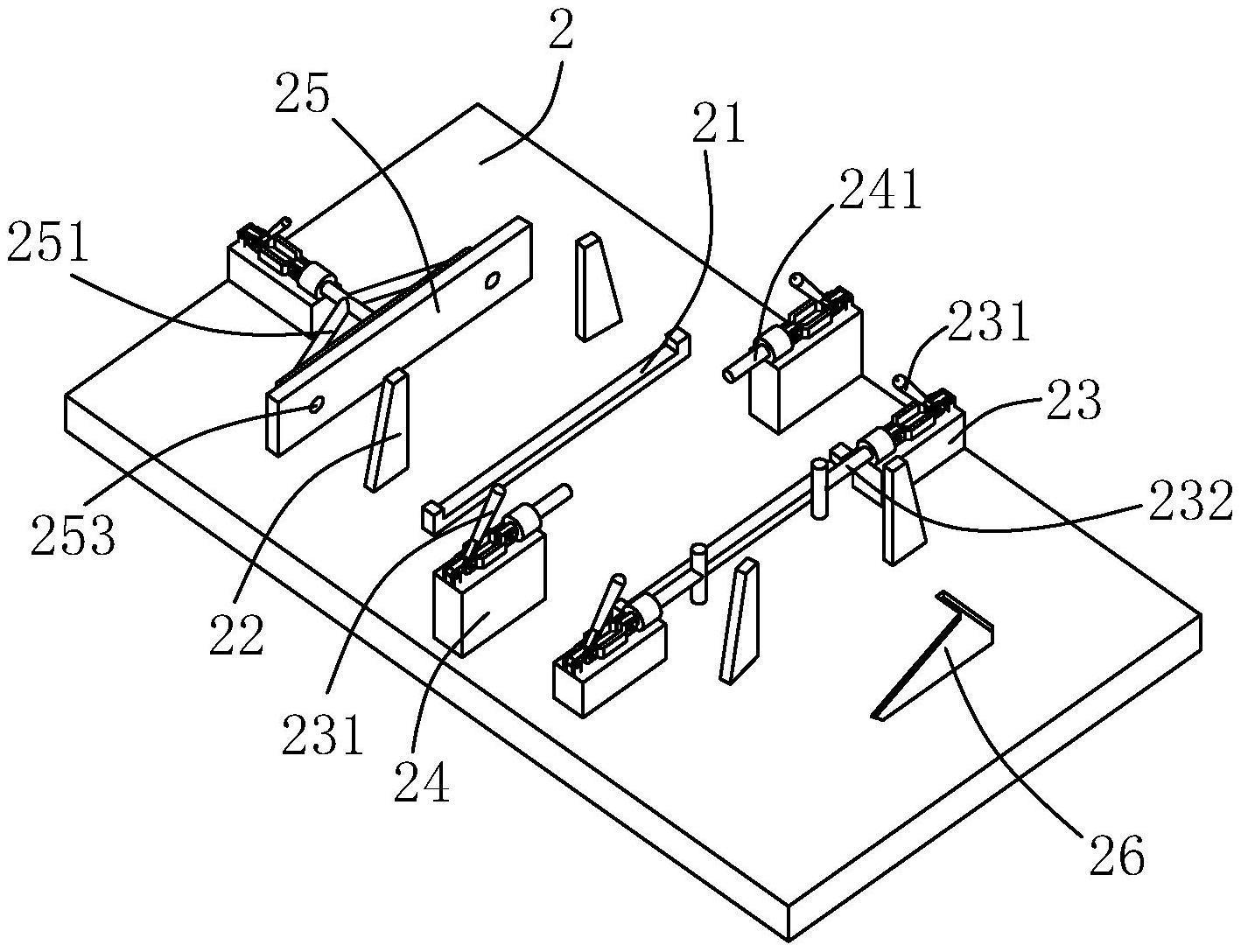

24.图2是本技术实施例的整体结构示意图。
25.图3是本技术实施例应用时的结构示意图。
26.附图标记说明：1、侧板；11、侧板一；12、侧板二；13、底板；14、穿孔；15、折弯板；2、底座；21、垫杆；22、限位杆；23、固定块；231、把手；232、压紧杆；24、限位块；241、抵接杆；25、立板；251、固定架；252、凸块；253、凹孔；26、安装槽。
具体实施方式
27.以下结合附图2-3对本实用新型作进一步详细说明。
28.本实用新型实施例公开一种健身器立架焊接工装。参照图2与图3，一种健身器立架焊接工装包括底座2与多根固接在底座2上的垫杆21，垫杆21均对应侧板1横向设置；底座2上固接有四根竖直设置的限位杆22，四根限位杆22分别设置在侧板1两侧靠近四角的位置处。工人将侧板一11放置在垫杆21上，并推动侧板一11朝侧板一11较窄的一端移动，直至四根限位杆22的限位作用使侧板一11无法继续移动，实现了侧板一11的横面内的定位；垫杆21支撑侧板一11，方便工人取料。
29.底座2对应侧板一11的两侧边缘分别固接有固定块23，固定块23上横向滑移连接有竖直设置的压紧杆232，压紧杆232的高度与底板13的高度相等；固定块23对应压紧杆232铰接有把手231。在完成侧板一11的横面内定位后，工人旋转固定块23上的把手231，推动压紧杆232朝侧板一11的一侧滑移，压紧杆232底端抵接侧板一11的表面，实现侧板一11竖直面内的定位。
30.底座2对应底板13固接有竖直设置的立板25，立板25两端分别对应两个穿孔14开设有两个凹孔253，凹孔253贯穿立板25；立板25远离垫杆21的一侧设置有固定架251，固定
架251与底座2滑移连接，固定架251对应两个凹孔253的位置处分别固接有凸块252；底座2对应固定架251铰接有把手231。工作人员放置好侧板一11后，将底板13板面抵接立板25，实现底板13与侧板一11保持角度垂直，而后工人转动把手231，驱动固定架251朝立板25一侧滑移，凸块252依次插接凹孔253与穿孔14，实现将底板13固定在立板25一侧，工人将底板13与侧板一11焊接。
31.底座2对应侧板一11的两侧边缘分别固接有限位块24，限位块24上滑移连接有横向设置的抵接杆241，抵接杆241与压紧杆232的顶端处在同一水平面内；限位块24对应抵接杆241铰接有把手231。在焊接完侧板一11与底板13后，工人将侧板二12放置在压紧杆232上，压紧杆232起到了定位侧板二12高度的作用；工人旋转限位块24上的把手231，推动抵接杆241抵接侧板二12两侧，实现侧板二12的定位，工人将侧板二12与底板13焊接。
32.底座2远离立板25的一侧开设有安装槽26，安装槽26对应折弯板15开设。工人最后焊接折弯板15，将折弯板15的侧边对应安装槽26放置并焊接。
33.本实用新型实施例一种健身器立架焊接工装的实施原理为：工作人员按照侧板一11、底板13、侧板二12与折弯板15的顺序依次焊接。
34.工人首先将侧板一11放置于垫杆21上，将侧板一11朝安装槽26一端推动，至限位杆22与限位块24抵接侧板一11侧边，侧板一11无法移动。工人转动固定块23上的把手231，推动两根压紧杆232朝侧板一11一侧滑移，两根压紧杆232底端抵接侧板一11的表面，实现侧板一11的全方位固定。
35.工人将底板13抵接立板25放置，立板25支撑底板13，底板13与侧板一11保持角度垂直。工人转动把手231，驱动固定架251朝立板25一侧滑移，凸块252依次插接凹孔253与穿孔14，实现将底板13固定在立板25一侧，工人将底板13与侧板一11焊接。
36.工人将侧板二12放置在压紧杆232顶端，压紧杆232的高度与底板13高度相等，实现了侧板二12的高度定位。而后工人旋转限位块24上的把手231，推动抵接杆241抵接侧板二12边缘，实现侧板二12的定位，将侧板二12与底板13焊接。
37.工人将折弯板15的形状对应安装槽26的形状放置并将折弯板15与两块侧板1焊接，完成整个焊接过程。
38.以上均为本实用新型的较佳实施例，并非依此限制本实用新型的保护范围，故：凡依本实用新型的结构、形状、原理所做的等效变化，均应涵盖于本实用新型的保护范围之内。
