一种中药材切片器的制作方法

1.本实用新型是一种中药材切片器,属于中药材加工设备技术领域。


背景技术:

2.在中药材的加工过程中,要先将整根或整块的中药材通过切割设备切割成小块或小片,然后将其烘干除去多余的水分,随后装袋即可完成加工。
3.中国专利号:cn215282197u,提及了中药材切片装置,通过两个压辊转动不断的将药材进行输送,弹簧的反弹力推动压板将药材按压住,使得切割刀转动,将药材进行切片,从而达到将药材快速切片的效果,大大的提高了药材的切片工作效率,但该装置仅能对中药材切成厚度相同的中药材片,切片厚度单一,不能根据中药材实际情况对切片厚度进行调节,现在急需一种中药材切片器来解决上述出现的问题。


技术实现要素:

4.针对现有技术存在的不足,本实用新型目的是提供一种中药材切片器,以解决上述背景技术中提出的问题,本实用新型结构合理,实用性好,能够自行对中药材进行切片作业,且切片效果好,同时切片厚度可以进行调节,进而能增大本装置对不同中药材切片的适用范围。
5.为了实现上述目的,本实用新型是通过如下的技术方案来实现:一种中药材切片器,包括木质支撑座、条形加工盒体、固定式电动推杆以及中药材切割刀片,所述木质支撑座上端横向固定有条形加工盒体,所述条形加工盒体内部右端贯穿设置有固定式电动推杆,所述固定式电动推杆活动端纵向设置有中药材推动板,所述木质支撑座左端设置有药材片收集盒,所述条形加工盒体左端固定有高强度折弯板,所述高强度折弯板上端左侧贯穿设置有梅花手拧螺丝,所述梅花手拧螺丝螺纹端固定在深沟球轴承内圈内,所述深沟球轴承外圈右端纵向固定有矩形移动板,所述矩形移动板右端上侧固定有第一限位套环,所述矩形移动板右端下侧固定有第二限位套环,所述第一限位套环与第二限位套环内部纵向固定有电动液压杆,所述电动液压杆下端安装有中药材切割刀片。
6.进一步地,所述木质支撑座内部放置有药材放置盒。
7.进一步地,所述中药材推动板规格与条形加工盒体内腔截面规格相匹配。
8.进一步地,所述药材片收集盒位于中药材下料口正下方,所述中药材切割刀片位于中药材下料口上方。
9.进一步地,所述矩形移动板与条形加工盒体上端左侧滑动相贴。
10.本实用新型的有益效果:本实用新型的一种中药材切片器,因本实用新型添加了条形加工盒体、固定式电动推杆、中药材推动板、高强度折弯板、梅花手拧螺丝、深沟球轴承、矩形移动板、电动液压杆以及中药材切割刀片,经过我们的设计改进及实际使用表明,本装置实用性好,能够自行对中药材进行切片作业,且切片效果好,同时切片厚度可以进行调节,进而能增大本装置对不同中药材切片的适用范围。
附图说明
11.通过阅读参照以下附图对非限制性实施例所作的详细描述,本实用新型的其它特征、目的和优点将会变得更明显:

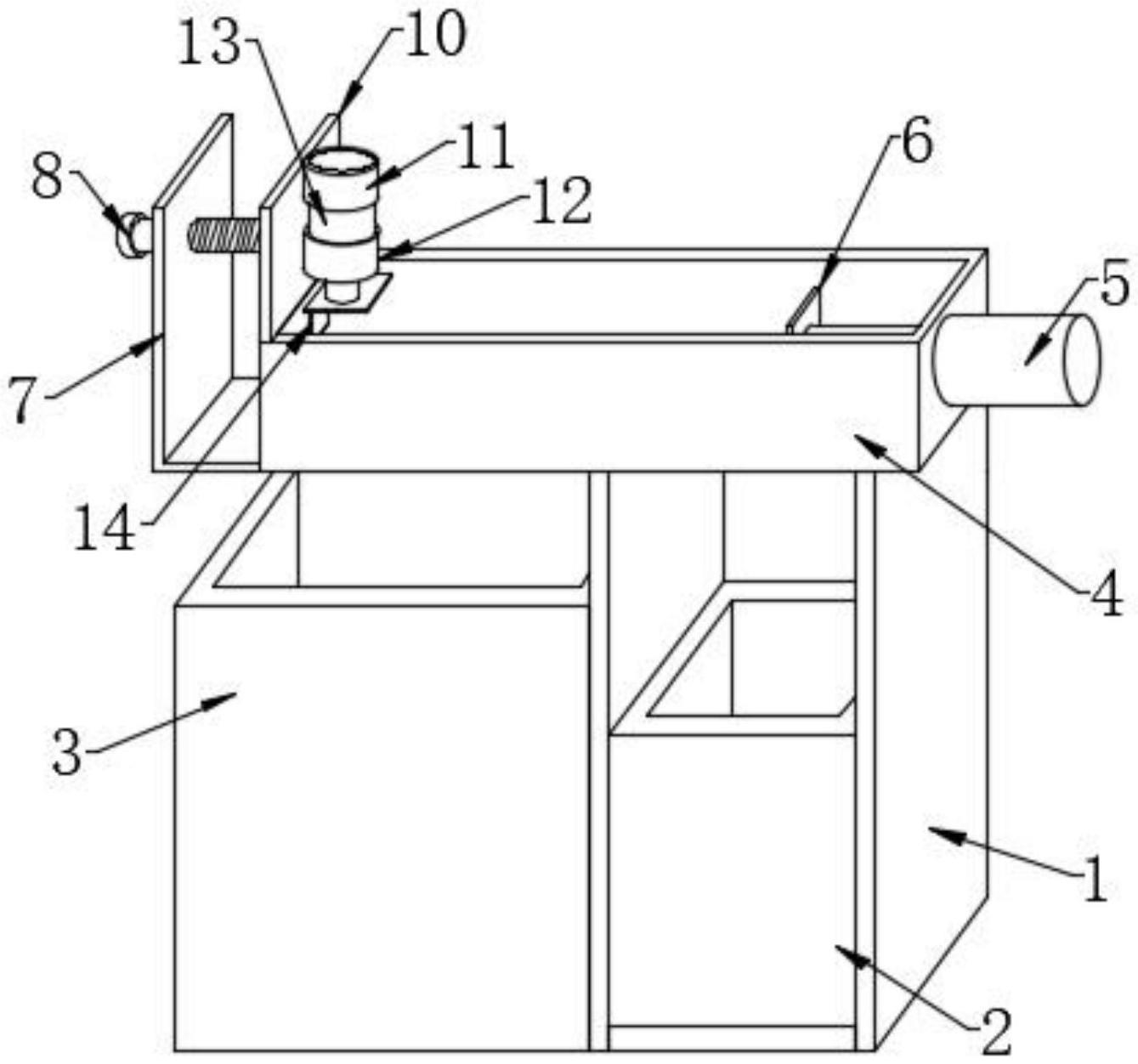

12.图1为本实用新型一种中药材切片器的整体结构立体示意图;
13.图2为本实用新型一种中药材切片器的中药材下料口位置示意图;
14.图3为本实用新型一种中药材切片器的深沟球轴承位置示意图;
15.图中:1-木质支撑座、2-药材放置盒、3-药材片收集盒、4-条形加工盒体、5-固定式电动推杆、6-中药材推动板、7-高强度折弯板、8-梅花手拧螺丝、9-深沟球轴承、10-矩形移动板、11-第一限位套环、12-第二限位套环、13-电动液压杆、14-中药材切割刀片、15-中药材下料口。
具体实施方式
16.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。
17.请参阅图1-图3,本实用新型提供一种技术方案:一种中药材切片器,包括木质支撑座1、条形加工盒体4、固定式电动推杆5以及中药材切割刀片14,木质支撑座1上端横向固定有条形加工盒体4,条形加工盒体4内部右端贯穿设置有固定式电动推杆5,固定式电动推杆5活动端纵向设置有中药材推动板6,木质支撑座1左端设置有药材片收集盒3,条形加工盒体4左端固定有高强度折弯板7,高强度折弯板7上端左侧贯穿设置有梅花手拧螺丝8,梅花手拧螺丝8螺纹端固定在深沟球轴承9内圈内,深沟球轴承9外圈右端纵向固定有矩形移动板10,矩形移动板10右端上侧固定有第一限位套环11,矩形移动板10右端下侧固定有第二限位套环12,第一限位套环11与第二限位套环12内部纵向固定有电动液压杆13,电动液压杆13下端安装有中药材切割刀片14,该设计解决了原有装置切片厚度单一,不能根据中药材实际情况对切片厚度进行调节的问题。
18.作为本实用新型的第一个实施例:木质支撑座1内部放置有药材放置盒2,通过添加的药材放置盒2,便于中药材的放置,中药材推动板6规格与条形加工盒体4内腔截面规格相匹配,通过添加的中药材推动板6能将条形加工盒体4内的中药材向左推动。
19.药材片收集盒3位于中药材下料口15正下方,中药材切割刀片14位于中药材下料口15上方,通过添加的中药材切割刀片14可将移至条形加工盒体4内部最左端的药材进行切片,且切片后的中药材会通过中药材下料口15落至药材片收集盒3内,进而便于对切片后的中药材进行收集。
20.矩形移动板10与条形加工盒体4上端左侧滑动相贴,通过添加的矩形移动板10能被推动在条形加工盒体4上端左侧进行位置调节,进而能改变中药材切割刀片14的位置,从而便于对中药材进行不同厚度的切片作业。
21.作为本实用新型的第二个实施例:当需要对中药材进行切片作业时,将药材放置盒2内的中药材放置在条形加工盒体4内,且位于中药材推动板6左端,接着启动固定式电动推杆5,固定式电动推杆5就会带动中药材推动板6在条形加工盒体4内向左低速移动,直至中药材左端与条形加工盒体4内部左端相贴后,启动电动液压杆13,电动液压杆13活动端就会带动中药材切割刀片14向下移动,而向下移动的中药材切割刀片14即可将中药材进行切
片作业,而切片后的中药材则会通过中药材下料口15落至药材片收集盒3内,若需要调节中药材的切边厚度时,拧动梅花手拧螺丝8,梅花手拧螺丝8即可旋转并带动深沟球轴承9内圈跟着进行旋转移动,而深沟球轴承9外圈则会向右移动,进而其能够推动矩形移动板10在条形加工盒体4上端左侧向右滑动,从而即可使得第一限位套环11与第二限位套环12跟着向右移动,而电动液压杆13与中药材切割刀片14也会被带动跟着向右移动,进而使得中药材切割刀片14与条形加工盒体4内部左端的间距增大,进而当中药材左端与条形加工盒体4内部左端相贴后,启动电动液压杆13,电动液压杆13即可带动中药材切割刀片14对中药材进行切片,且此时中药材切片厚度也会发生改变。
22.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
23.此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
