1.本实用新型涉及中医内科技术领域，尤其涉及一种药材裁切装置。


背景技术：

2.药材即可供制药的原材料，在中国尤指是中药材，即未经加工或未制成成品的中药原料，中药是中国传统的药材，中国药文化源远流长、博大精深，既包含数千年中药文明又融合近现代西药文明所创造的中西药并举、独具特色的文化现象，是中国优秀文化的重要组成部分。
3.目前药材的切割依旧有使用人工进行完成，人工切割需要自己手动上料、扶持药材的稳定和按压切割，因此工作人员的劳动量大，进而影响工作效率。


技术实现要素：

4.本实用新型的目的是为了解决背景技术中的问题，而提出的一种药材裁切装置。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种药材裁切装置，包括底座，所述底座的下侧壁对称固定连接有支撑柱，所述底座的上侧壁设置有传送设备，所述底座的上侧壁对称固定连接有位于传送设备外侧的支撑杆，四个所述支撑杆的顶端共同固定连接有安装板，所述安装板的下侧壁固定连接有液压缸，所述液压缸远离安装板的一端固定连接有切割刀，所述安装板的上侧壁滑动插设有延伸至安装板下方的插杆，所述插杆的下端固定连接有抵板，所述安装板的上侧壁转动连接有丝杆，所述丝杆的外壁固定套设有皮带轮一，所述安装板的上侧壁固定连接有电机，所述电机的驱动端固定连接有皮带轮二，所述皮带轮一和皮带轮二的外壁共同套设有皮带，所述丝杆的外壁螺纹连接有升降板，所述升降板的下侧壁和插杆的顶端固定连接，位于左侧的两个所述支撑柱的左侧外壁共同固定连接有横板，所述横板的上侧壁设置有与切割刀相匹配的收集盒。
7.优选地，所述传送设备由固定板、转轴、伺服电机和传送带组成。
8.优选地，所述插杆的外壁固定套设有位于安装板上方的限位板。
9.优选地，所述安装板的上侧壁固定嵌设有轴承，所述轴承的内圈和丝杆的外壁固定连接。
10.优选地，所述丝杆的顶端固定连接有挡板。
11.与现有的技术相比，本一种药材裁切装置的优点在于：
12.设置传送设备、电机、丝杆、插杆、升降板、液压缸、切割刀和收集盒，药材被传送设备输送到靠近切割刀的位置处后，暂停传送设备，启动电机，电机的驱动端带动皮带轮二顺时针转动，从而带动皮带轮一和丝杆顺时针转动，使丝杆带动升降板、插杆和抵板向下移动，使抵板压紧在药材上，使传送设备左端上的药材被固定，从而方便切割刀的切割，从而保证了药材被切割时的稳定性和刀口的平整性；
13.综上所述，本实用新型通过本装置的使用，可以实现药材的自动推进上料和自动
切割的优点，以及设置的抵板可以保证药材被切割时的稳定性和刀口的平整性，有效地降低了劳动力和工作量，进而搞了工作效率。
附图说明

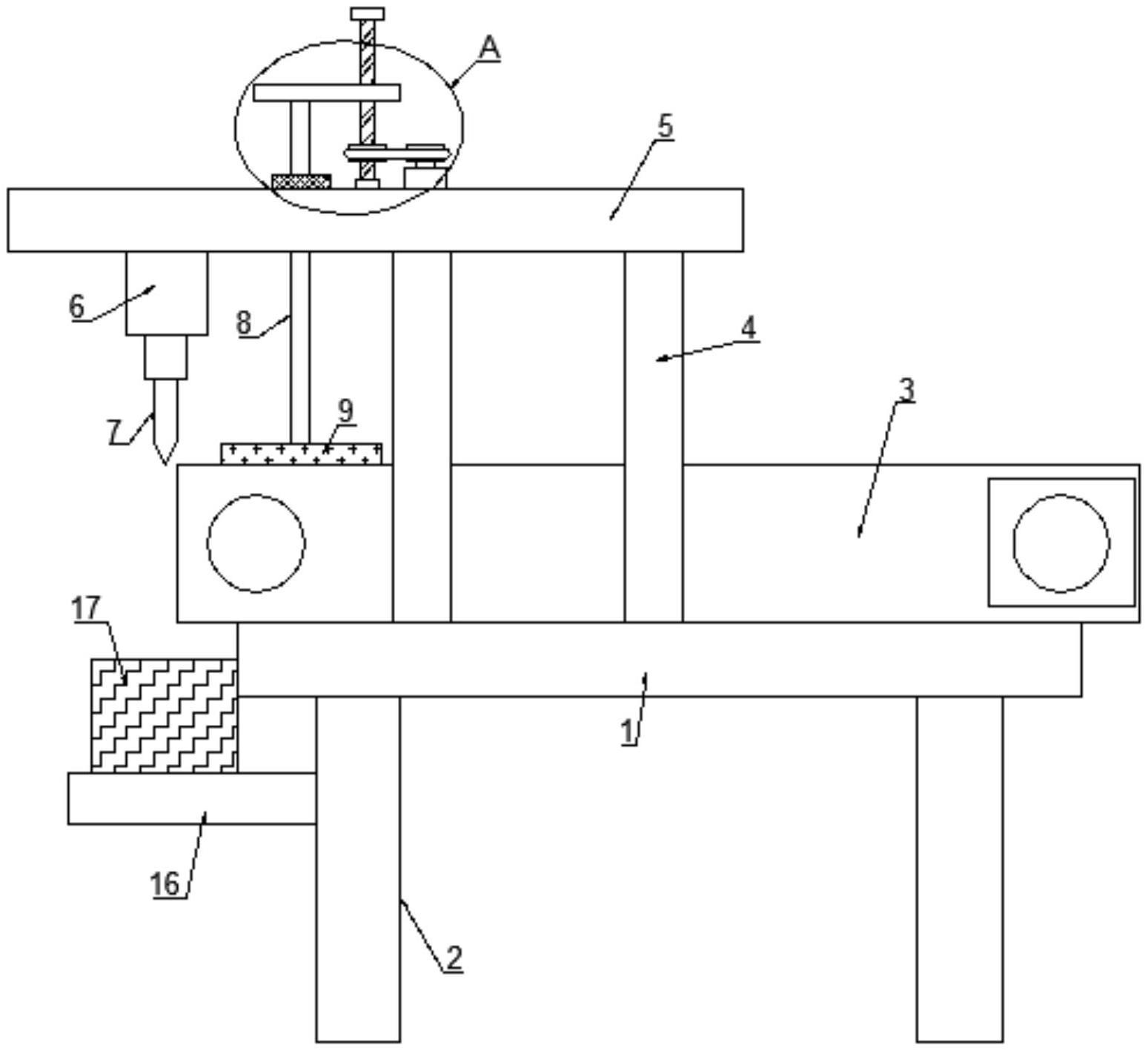

14.图1为本实用新型提出的一种药材裁切装置的结构示意图；
15.图2为图1中a处的放大图。
16.图中：1底座、2支撑柱、3传送设备、4支撑杆、5安装板、6液压缸、7切割刀、8插杆、9抵板、10丝杆、11皮带轮一、12电机、13皮带轮二、14升降板、15限位板、16横板、17收集盒。
具体实施方式
17.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
18.在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
19.参照图1-图2，一种药材裁切装置，包括底座1，底座1的下侧壁对称固定连接有支撑柱2，底座1的上侧壁设置有传送设备3，传送设备3由固定板、转轴、伺服电机和传送带组成，底座1的上侧壁对称固定连接有位于传送设备3外侧的支撑杆4，四个支撑杆4的顶端共同固定连接有安装板5，安装板5的下侧壁固定连接有液压缸6，液压缸6远离安装板5的一端固定连接有切割刀7，安装板5的上侧壁滑动插设有延伸至安装板5下方的插杆8，插杆8的下端固定连接有抵板9，插杆8的外壁固定套设有位于安装板5上方的限位板15，限位板15的设置保证抵板9刚好将药材固定，安装板5的上侧壁转动连接有丝杆10，丝杆10的顶端固定连接有挡板，安装板5的上侧壁固定嵌设有轴承，轴承的内圈和丝杆10的外壁固定连接，丝杆10的外壁固定套设有皮带轮一11；
20.安装板5的上侧壁固定连接有电机12，电机12的驱动端固定连接有皮带轮二13，皮带轮一11和皮带轮二13的外壁共同套设有皮带，丝杆10的外壁螺纹连接有升降板14，升降板14的下侧壁和插杆8的顶端固定连接，位于左侧的两个支撑柱2的左侧外壁共同固定连接有横板16，横板16的上侧壁设置有与切割刀7相匹配的收集盒17，药材被传送设备3输送到靠近切割刀7的位置处后，暂停传送设备3，启动电机12，电机12的驱动端带动皮带轮二13顺时针转动，从而带动皮带轮一11和丝杆10顺时针转动，使丝杆10带动升降板14、插杆8和抵板9向下移动，使抵板9压紧在药材上，使传送设备3左端上的药材被固定，从而方便切割刀7的切割，从而保证了药材被切割时的稳定性和刀口的平整性。
21.进一步说明，上述固定连接，除非另有明确的规定和限定，否则应做广义理解，例如，可以是焊接，也可以是胶合，或者一体成型设置等本领域技术人员熟知的惯用手段。
22.现对本实用新型的操作原理作如下阐述：
23.使用时，药材被传送设备3输送到靠近切割刀7的位置处后，暂停传送设备3，启动电机12，电机12的驱动端带动皮带轮二13顺时针转动，从而带动皮带轮一11和丝杆10顺时
针转动，使丝杆10带动升降板14、插杆8和抵板9向下移动，使抵板9压紧在药材上，使传送设备3左端上的药材被固定，从而方便切割刀7的切割，从而保证了药材被切割时的稳定性和刀口的平整性。
24.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。


技术特征：
1.一种药材裁切装置，包括底座(1)，其特征在于，所述底座(1)的下侧壁对称固定连接有支撑柱(2)，所述底座(1)的上侧壁设置有传送设备(3)，所述底座(1)的上侧壁对称固定连接有位于传送设备(3)外侧的支撑杆(4)，四个所述支撑杆(4)的顶端共同固定连接有安装板(5)，所述安装板(5)的下侧壁固定连接有液压缸(6)，所述液压缸(6)远离安装板(5)的一端固定连接有切割刀(7)，所述安装板(5)的上侧壁滑动插设有延伸至安装板(5)下方的插杆(8)，所述插杆(8)的下端固定连接有抵板(9)，所述安装板(5)的上侧壁转动连接有丝杆(10)，所述丝杆(10)的外壁固定套设有皮带轮一(11)，所述安装板(5)的上侧壁固定连接有电机(12)，所述电机(12)的驱动端固定连接有皮带轮二(13)，所述皮带轮一(11)和皮带轮二(13)的外壁共同套设有皮带，所述丝杆(10)的外壁螺纹连接有升降板(14)，所述升降板(14)的下侧壁和插杆(8)的顶端固定连接，位于左侧的两个所述支撑柱(2)的左侧外壁共同固定连接有横板(16)，所述横板(16)的上侧壁设置有与切割刀(7)相匹配的收集盒(17)。2.根据权利要求1所述的一种药材裁切装置，其特征在于，所述传送设备(3)由固定板、转轴、伺服电机和传送带组成。3.根据权利要求1所述的一种药材裁切装置，其特征在于，所述插杆(8)的外壁固定套设有位于安装板(5)上方的限位板(15)。4.根据权利要求1所述的一种药材裁切装置，其特征在于，所述安装板(5)的上侧壁固定嵌设有轴承，所述轴承的内圈和丝杆(10)的外壁固定连接。5.根据权利要求1所述的一种药材裁切装置，其特征在于，所述丝杆(10)的顶端固定连接有挡板。

技术总结
本实用新型公开了一种药材裁切装置，包括底座，所述底座的下侧壁对称固定连接有支撑柱，所述底座的上侧壁设置有传送设备，所述底座的上侧壁对称固定连接有位于传送设备外侧的支撑杆，四个所述支撑杆的顶端共同固定连接有安装板，所述安装板的下侧壁固定连接有液压缸，所述液压缸远离安装板的一端固定连接有切割刀。本实用新型通过本装置的使用，可以实现药材的自动推进上料和自动切割的优点，以及设置的抵板可以保证药材被切割时的稳定性和刀口的平整性，有效地降低了劳动力和工作量，进而搞了工作效率。而搞了工作效率。而搞了工作效率。


技术研发人员：孔晔 宋山峰 王琦
受保护的技术使用者：孔晔
技术研发日：2023.05.23
技术公布日：2023/10/27
