1.本实用新型涉及预制检查井施工设备技术领域，尤其涉及一种孔洞支撑模具及预制检查井钢模板。


背景技术：

2.钢筋混凝土检查井有着现场施工简易快捷、工期短，井室稳定性、密封性、耐久性、环保性好的特点。由于木模存在周转次数少，受力易变形等缺点，目前通常使用钢模板预制钢筋混凝土检查井，而在钢筋混凝土浇筑的检查井施工过程中需要预留与管道连接的孔洞。常规的预留孔洞的支撑模具脱模困难，在脱模时可能会对预留孔洞造成损坏。


技术实现要素：

3.针对上述现有技术中的问题，本技术提出了一种孔洞支撑模具及预制检查井钢模板，能够便于孔洞支撑模具自身的脱模。
4.本实用新型的一方面提供一种孔洞支撑模具，所述孔洞支撑模具包括喇叭状圆筒以及密封于所述喇叭状圆筒的缩口端的底板，所述底板和所述喇叭状圆筒所形成的腔体内安装有支撑架，所述支撑架用于支撑所述喇叭状圆筒。
5.作为上述技术方案的进一步改进：
6.上述的孔洞支撑模具，进一步地，所述支撑架包括横向支撑板和竖向支撑杆，所述横向支撑板分别与所述喇叭状圆筒的内侧壁以及所述底板固定连接，所述竖向支撑杆的两端均与所述喇叭状圆筒的内侧壁固定连接。
7.上述的孔洞支撑模具，进一步地，所述竖向支撑杆与所述横向支撑板远离所述底板的一侧处于所述喇叭状圆筒同一深度位置，且所述竖向支撑杆与所述横向支撑板固定连接。
8.上述的孔洞支撑模具，进一步地，所述支撑架还包括加强板，所述加强板分别与所述竖向支撑杆与所述横向支撑板固定连接。
9.上述的孔洞支撑模具，进一步地，所述支撑架上设有安装件，所述安装件用于将所述孔洞支撑模具安装于预制检查井钢模板的预设位置。
10.上述的孔洞支撑模具，进一步地，所述安装件包括固定于所述支撑架上的固定螺母以及能够与所述固定螺母配合的固定螺栓，所述固定螺栓能够穿过预制检查井钢模板与所述固定螺母配合。
11.本实用新型的另一方面提供一种预制检查井钢模板，所述预制检查井钢模板包括如上述的孔洞支撑模具。
12.上述技术特征可以各种适合的方式组合或由等效的技术特征来替代，只要能够达到本实用新型的目的。
13.本实用新型提供的一种孔洞支撑模具及预制检查井钢模板，与现有技术相比，至少具备有以下有益效果：使用时，将该孔洞支撑模具安装于预制检查井钢模板上，浇筑混凝
土，支撑架支撑喇叭状圆筒，避免喇叭状圆筒受混凝土作用形状发生损坏，且由于圆筒为喇叭状，便于孔洞支撑模具自身的脱模。
14.为使本实用新型的上述目的、特征和优点能更明显和易懂，下文特举较佳实施例，并配合所附附图，做详细说明如下。
附图说明
15.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。
16.在下文中将基于实施例并参考附图来对本实用新型进行更详细的描述。其中：

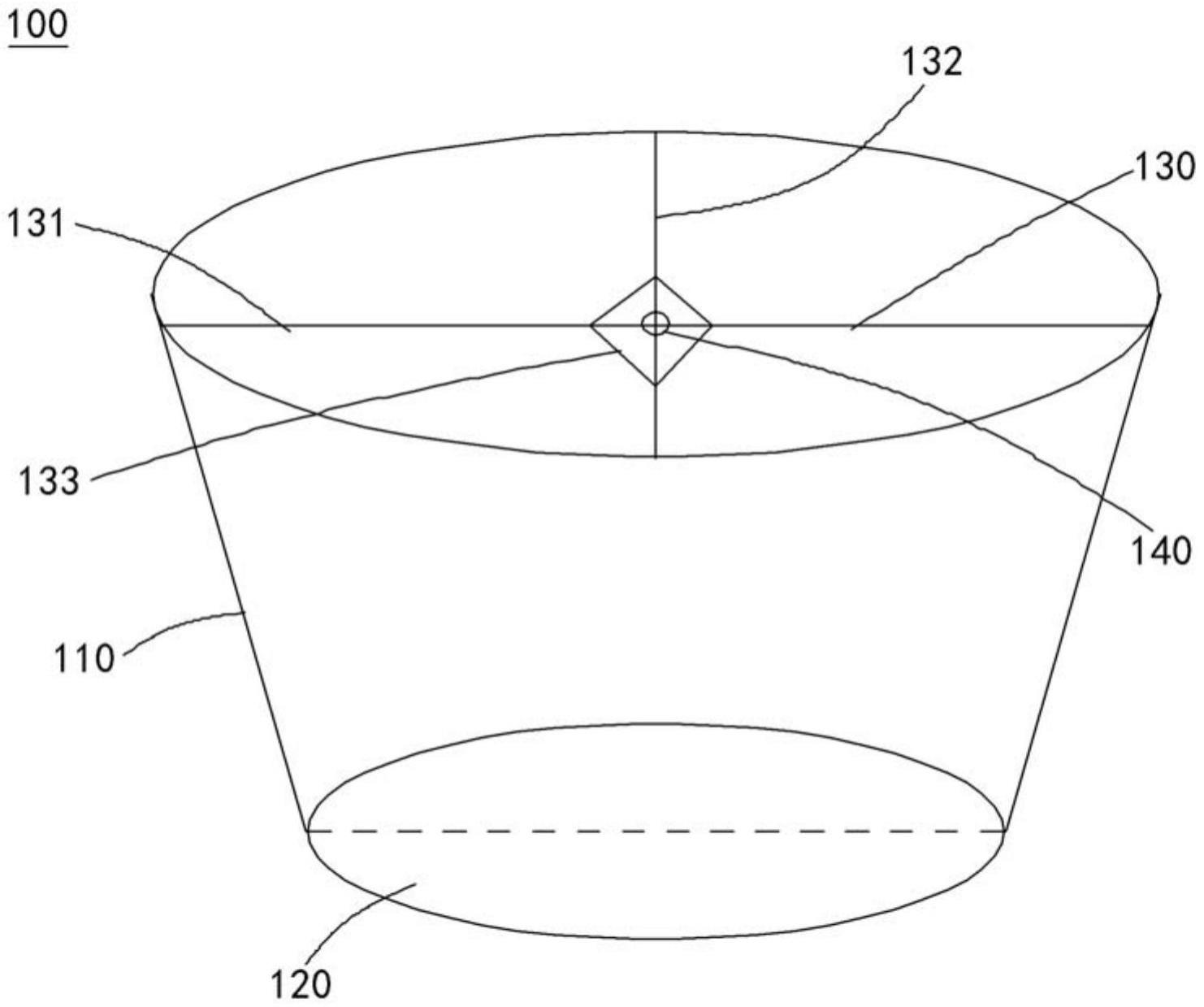

17.图1显示了本实用新型实施例提供的孔洞支撑模具的结构示意图。
18.在附图中，相同的部件使用相同的附图标记。附图并未按照实际的比例。
19.附图标记：
20.100-孔洞支撑模具，110-喇叭状圆筒，120-底板，130-支撑架，131-横向支撑板，132-竖向支撑杆，133-加强板，140-安装件。
具体实施方式
21.下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。
22.在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
23.此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
24.在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
25.在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特
征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。
26.下面将结合附图对本实用新型作进一步说明。
27.本实用新型实施例提供了一种孔洞支撑模具100及预制检查井钢模板，能够便于孔洞支撑模具100自身的脱模。
28.请参阅图1，本实用新型实施例提供的孔洞支撑模具100，该孔洞支撑模具100包括喇叭状圆筒110以及密封于喇叭状圆筒110的缩口端的底板120，底板120和喇叭状圆筒110所形成的腔体内安装有支撑架130，支撑架130用于支撑喇叭状圆筒110。
29.使用时，将该孔洞支撑模具100安装于预制检查井钢模板上，浇筑混凝土，支撑架130支撑喇叭状圆筒110，避免喇叭状圆筒110受混凝土作用形状发生损坏，且由于圆筒为喇叭状(一端开口小，另一端开口大)，便于孔洞支撑模具100自身的脱模。
30.本实用新型实施例提供的孔洞支撑模具100，具体的，请参阅图1，支撑架130包括横向支撑板131和竖向支撑杆132，横向支撑板131分别与喇叭状圆筒110的内侧壁以及底板120固定连接，竖向支撑杆132的两端均与喇叭状圆筒110的内侧壁固定连接。横向支撑板131对喇叭状圆筒110的横向进行支撑，竖向支撑杆132对喇叭状圆筒110的竖向进行支撑。
31.在本实施例中，竖向支撑杆132与横向支撑板131远离底板120的一侧处于喇叭状圆筒110同一深度位置，且竖向支撑杆132与横向支撑板131固定连接。支撑架130还包括加强板133，加强板133分别与竖向支撑杆132与横向支撑板131固定连接。
32.本实用新型实施例提供的孔洞支撑模具100，进一步地，请参阅图1，支撑架130上设有安装件140，安装件140用于将孔洞支撑模具100安装于预制检查井钢模板的预设位置。在本实施例中，安装件140包括固定于支撑架130上的固定螺母以及能够与固定螺母配合的固定螺栓，固定螺栓能够穿过预制检查井钢模板与固定螺母配合。预制检查井钢模板预设有多个开孔，可以根据需要，固定螺栓能够穿过预制检查井钢模板上的开孔与固定螺母配合，以将孔洞支撑模具100安装于预制检查井钢模板的预设位置。
33.本实用新型实施例还提出一种预制检查井钢模板，该预制检查井钢模板具有上述任一实施例提供的孔洞支撑模具100。该孔洞支撑模具100的具体结构参照上述实施例，由于本预制检查井钢模板采用了上述所有实施例的全部技术方案，因此至少具有上述实施例的技术方案所带来的所有有益效果，在此不再一一赘述。
34.在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不必须针对的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任一个或多个实施例或示例中以合适的方式结合。此外，在不相互矛盾的情况下，本领域的技术人员可以将本说明书中描述的不同实施例或示例以及不同实施例或示例的特征进行结合和组合。
35.虽然在本文中参照了特定的实施方式来描述本实用新型，但是应该理解的是，这些实施例仅仅是本实用新型的原理和应用的示例。因此应该理解的是，可以对示例性的实施例进行许多修改，并且可以设计出其他的布置，只要不偏离所附权利要求所限定的本实
用新型的精神和范围。应该理解的是，可以通过不同于原始权利要求所描述的方式来结合不同的从属权利要求和本文中所述的特征。还可以理解的是，结合单独实施例所描述的特征可以使用在其他所述实施例中。
