1.本实用新型涉及办公用品加工切割技术领域，特别涉及一种办公用品加工用切割装置。


背景技术：

2.办公桌是办公中不可缺少的设备，办公桌是指日常生活工作和社会活动中为工作方便而配备的桌子，部分办公桌使用木板作为主体,在木板处理的过程中需要将木板进行切割，由于对切割的质量、精度要求具有一定的要求。
3.切割刀在对木板进行切割的过程中，需要通过固定板对木板进行固定，固定板通常是水平前后左右移动对木板进行固定，当木板的一侧为倾斜的斜面的时候，由于固定板水平移动的过程中不能发生倾斜，使得固定板不便于固定倾斜的斜板，不利于斜板的切割工序，适用范围较为局限，影响切割装置的使用。


技术实现要素：

4.本实用新型的目的在于至少解决现有技术中存在的技术问题之一，提供一种办公用品加工用切割装置，能够解决固定板水平移动的过程中不能发生倾斜，使得固定板不便于固定倾斜的斜板的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种办公用品加工用切割装置，包括有切割台，所述切割台上表面的前侧固定连接有固定板，切割台上表面的后侧固定连接有方型板，方型板的前表面开设有滑槽，滑槽的内部设置有固定装置。
6.优选的，所述固定装置包括有滑块，滑块滑动连接在滑槽的内部，滑块的左侧开设有凹槽，凹槽的内部固定连接有连接轴，连接轴的表面转动套接有连接块。
7.优选的，所述连接块远离连接轴的一端固定连接有固定杆，固定杆的内部开设有u型槽,u型槽的内部滑动连接有u型块。
8.优选的，所述固定杆的表面开设有卡槽,卡槽的内部固定连接有转动轴,转动轴的表面转动套接有转动杆。
9.优选的，所述方型板的前表面开设有方型槽,方型槽的内部与转动杆的表面滑动连接。
10.优选的，所述转动杆的内部螺纹连接有螺纹杆,螺纹杆的后端转动贯穿方型板的内部并延伸至外部，螺纹杆的后端固定连接有转盘。
11.与现有技术相比，本实用新型的有益效果是：
12.(1)、该办公用品加工用切割装置，连接块向前侧滑动通过连接轴带动滑块向前侧滑动并与木板的右表面接触，通过滑块对木板进行固定，防止木板向右侧滑动，工作人员继续转动转盘,转动杆向前侧滑动通过转动轴带动固定杆和连接块绕连接轴的中心转动并逐渐靠近木板后侧的斜面，固定杆转动倾斜并和固定板一起对木板进行固定，使得固定杆更加便于固定倾斜的木板，更加便于该办公用品加工用切割装置对斜板的木板进行切割，增
大切割装置加工木板的多样性，提升切割装置的实用性。
13.(2)、该办公用品加工用切割装置，工作人员向左侧滑动u型块，u型块从u型槽的内部向左侧滑出，进而起延长固定杆的作用，并且u型块和固定杆均与木板的斜面接触，提升木板固定的稳定性，通过u型块和固定杆对不同长度的木板进行固定，使该办公用品加工用切割装置可以对不同长度的木板进行切割加工，提升切割装置的适用范围。
附图说明
14.下面结合附图和实施例对本实用新型进一步地说明：

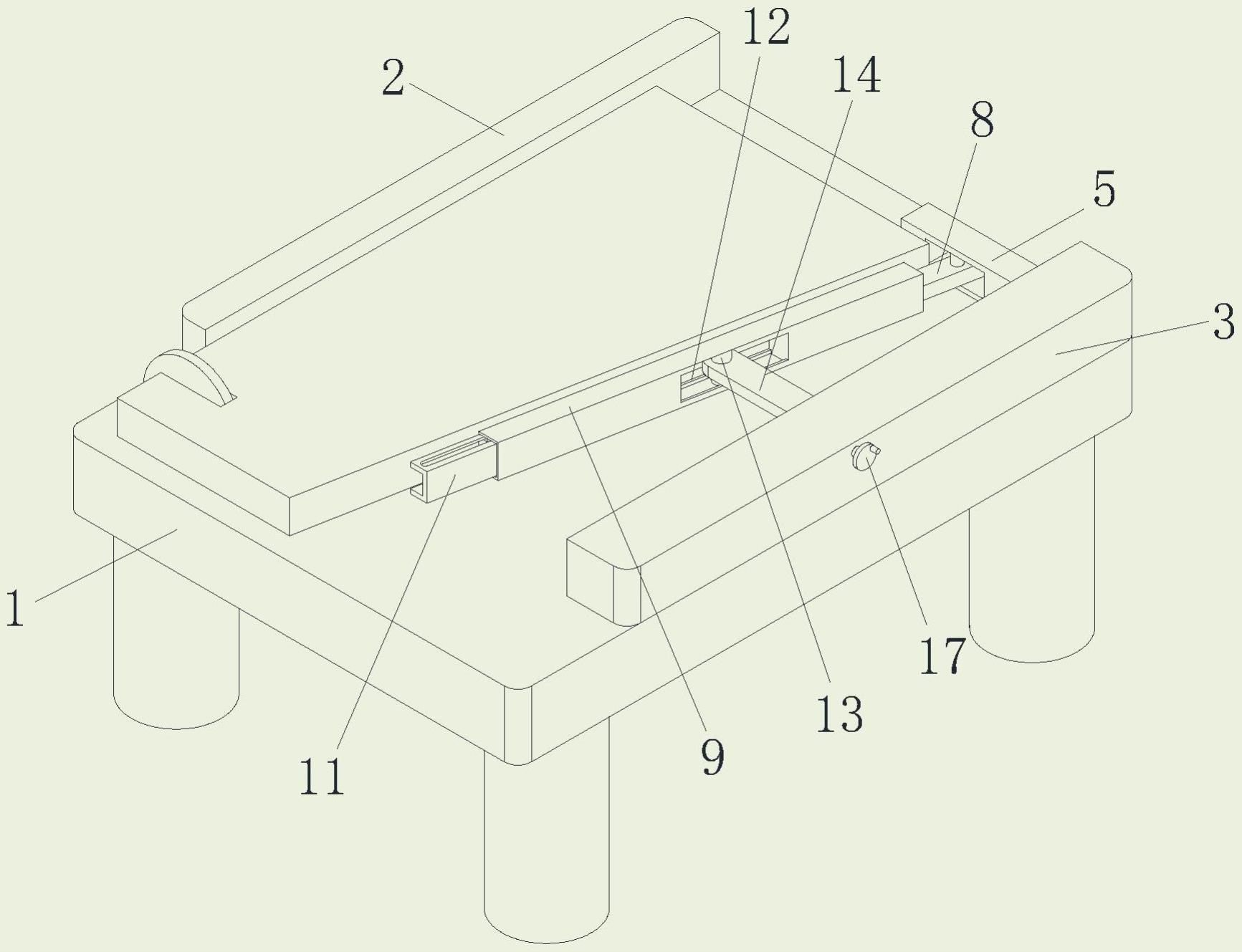

15.图1为本实用新型一种办公用品加工用切割装置的整体结构示意图；
16.图2为本实用新型方型板的内部结构示意图；
17.图3为本实用新型滑块的结构示意图；
18.图4为本实用新型固定杆的内部结构示意图。
19.附图标记：1、切割台；2、固定板；3、方型板；4、滑槽；5、滑块；6、凹槽；7、连接轴；8、连接块；9、固定杆；10、u型槽；11、u型块；12、卡槽；13、转动轴；14、转动杆；15、方型槽；16、螺纹杆；17、转盘。
具体实施方式
20.本部分将详细描述本实用新型的具体实施例，本实用新型之较佳实施例在附图中示出，附图的作用在于用图形补充说明书文字部分的描述，使人能够直观地、形象地理解本实用新型的每个技术特征和整体技术方案，但其不能理解为对本实用新型保护范围的限制。
21.在本实用新型的描述中，需要理解的是，涉及到方位描述，例如上、下、前、后、左、右等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
22.在本实用新型的描述中，大于、小于、超过等理解为不包括本数，以上、以下、以内等理解为包括本数。如果有描述到第一、第二只是用于区分技术特征为目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量或者隐含指明所指示的技术特征的先后关系。
23.本实用新型的描述中，除非另有明确的限定，设置、安装、连接等词语应做广义理解，所属技术领域技术人员可以结合技术方案的具体内容合理确定上述词语在本实用新型中的具体含义。
24.请参阅图1-4，本实用新型提供一种技术方案：一种办公用品加工用切割装置，包括有切割台1，切割台1的底部固定连接有四个支撑腿，切割台1的顶部设置有切割台1，切割台1上表面的前侧固定连接有固定板2，切割台1的上表面放置有木板，木板的后表面为倾斜的斜面，木板的表面与固定板2的表面接触，通过固定板2对木板进行限位，保证木板水平放置，防止木板发生倾斜。
25.切割台1上表面的后侧固定连接有方型板3，方型板3的前表面开设有滑槽4，滑槽4的内部滑动连接有滑块5，滑块5的左表面与木板的右表面接触，滑块5的左侧开设有凹槽6，
凹槽6的内部固定连接有连接轴7，连接轴7的表面转动套接有连接块8,连接块8远离连接轴7的一端固定连接有固定杆9,固定杆9的前表面与木板的后表面接触,固定杆9的表面开设有卡槽12,卡槽12的内部固定连接有转动轴13,转动轴13的表面转动套接有转动杆14,方型板3的前表面开设有方型槽15,方型槽15的内部与转动杆14的表面滑动连接，转动杆14的内部螺纹连接有螺纹杆16,螺纹杆16的后端转动贯穿方型板3的内部并延伸至外部，螺纹杆16的后端固定连接有转盘17。
26.工作人员把木板放在切割台1的上表面之后，转动转盘17,转盘17转动带动螺纹杆16转动，螺纹杆16转动通过与转动杆14的螺纹连接作用带动转动杆14向前侧滑动，转动杆14向前侧滑动带动转动轴13向前侧滑动，转动轴13向前侧滑动带动连接块8向前侧滑动，连接块8向前侧滑动通过连接轴7带动滑块5向前侧滑动并与木板的右表面接触，通过滑块5对木板进行固定，防止木板向右侧滑动，工作人员继续转动转盘17,转动杆14向前侧滑动通过转动轴13带动固定杆9和连接块8绕连接轴7的中心转动并逐渐靠近木板后侧的斜面，固定杆9转动倾斜并和固定板2一起对木板进行固定，使得固定杆9更加便于固定倾斜的木板，更加便于该办公用品加工用切割装置对斜板的木板进行切割，增大切割装置加工木板的多样性，提升切割装置的实用性。
27.固定杆9的内部开设有u型槽10,u型槽10的内部滑动连接有u型块11，u型块11的顶部开设有弧形槽，弧形槽的内部滑动连接有限位轴，限位轴固定连接在固定杆9的内部，限位轴通过与弧形槽的连接作用对u型块11进行限位，防止u型块11从固定杆9的内部滑出脱离固定杆9，u型块11的前表面与木板的后表面接触。
28.工作人员向左侧滑动u型块11，u型块11从u型槽10的内部向左侧滑出，进而起延长固定杆9的作用，并且u型块11和固定杆9均与木板的斜面接触，提升木板固定的稳定性，通过u型块11和固定杆9对不同长度的木板进行固定，使该办公用品加工用切割装置可以对不同长度的木板进行切割加工，提升切割装置的适用范围。
29.工作原理：该办公用品加工用切割装置，在使用时通过工作人员把木板放在切割台1的上表面之后，转动转盘17,转盘17带动螺纹杆16转动，螺纹杆16转动带动转动杆14向前侧滑动，转动杆14带动转动轴13向前侧滑动，转动轴13带动连接块8向前侧滑动，连接块8通过连接轴7带动滑块5向前侧滑动并与木板的右表面接触，通过滑块5对木板进行固定，防止木板向右侧滑动，转动杆14向前侧滑动通过转动轴13带动固定杆9和连接块8绕连接轴7的中心转动并逐渐靠近木板后侧的斜面，固定杆9转动倾斜并和固定板2一起对木板进行固定，使得固定杆9更加便于固定倾斜的木板，工作人员向左侧滑动u型块11，u型块11从u型槽10的内部向左侧滑出，进而起延长固定杆9的作用，并且u型块11和固定杆9均与木板的斜面接触，通过u型块11和固定杆9对不同长度的木板进行固定，使该办公用品加工用切割装置可以对不同长度的木板进行切割加工。
