一种应用于脊柱侧弯检测的atr角电子测量仪
技术领域
1.本实用新型属于脊柱检测技术领域，具体涉及一种应用于脊柱侧弯检测的atr角电子测量仪。


背景技术：

2.脊柱侧弯与正常脊柱不同，脊柱通常呈“s”或“c”形弯曲的状态，同时脊柱节点也发生旋转和扭曲，它不仅仅是一个扭曲的形状，而是一个旋转的三维形状。不良姿势和缺乏锻炼是脊柱侧弯的原因。
3.脊柱侧弯是一种常见的疾病，患病率占总人口的2％～15％，可以在早年就导致椎间板障碍或椎管狭窄、关节疼痛及关节炎。此外，由于至今仍没有可靠的预防措施，因此早期发现症状尤为重要。据研究发现，脊柱侧弯等有关脊柱疾病患者大多出现在青少年时期。因此，有必要对青少年进行持续的筛查。
4.躯干旋转角度(angleoftrunkrotation，atr)：是评估椎体旋转及一侧肋骨抬起畸形程度的重要参数，需在前屈试验下借助躯干旋转测量仪进行量化，atr的大小与脊柱侧弯的严重程度呈正相关。
5.目前在对青少年脊柱侧弯的检查中，需要通过x射线对患者的脊柱状况进行拍摄，从而确定青少年脊柱侧弯的atr角度，来确定青少年脊柱侧弯的具体情况，因此x射线检测能够确保最可靠的结果，但在进行检查期间x射线产生的辐射暴露等问题，对被检查者的身体会造成一定的损伤。
6.因此，需要一种atr角测量仪，对成人以外的中小学生进行检测时，可以通过时间短、身体暴露低、非侵入性的诊断方式来提供无辐射暴露射的筛查服务。


技术实现要素：

7.为了解决背景技术中存在的问题，本实用新型提供了一种应用于脊柱侧弯检测的atr角电子测量仪。
8.本实用新型提供的一种应用于脊柱侧弯检测的atr角电子测量仪，包括底座、激光测距仪、点阵式激光感应板，其特征在于：所述底座上设置有升降柱，所述升降柱的前端通过第一丝杆滑轨与激光测距仪配合连接，所述升降柱的后端通过第二丝杆滑轨配合连接有“u”型的支架，所述支架的两侧通过第三丝杆滑轨配合连接有安装架，所述安装架位于支架的内侧与点阵式激光感应板固定连接，所述底座位于升降柱的前方设置有定位板。
9.进一步地，所述激光测距仪位于中间位置设置有检测槽。
10.进一步地，所述点阵式激光感应板通过安装架设置在支架的内部两侧，且两侧所述点阵式激光感应板的位置对应。
11.进一步地，所述点阵式激光感应板为内部集成有点阵式排列多个激光发射接收器的集成式传感器。
12.进一步地，所述升降柱整体为“凸”型结构，且升降柱的前端位与第一丝杆滑轨与
激光测距仪的连接处设置有第一滑槽，升降柱的两侧位于第二丝杆滑轨与支架的连接处设置有第二滑槽，所述升降柱的位于底座一侧的中间位置。
13.进一步地，所述支架两侧位于安装架处设置有多个限位滑槽，所述多个限位滑槽与升降柱垂直设置，所述安装架包括与第三丝杆滑轨垂直连接的滑块和与多个限位滑槽滑动连接的多个连接杆，所述点阵式激光感应板与多个连接杆固定连接。
14.进一步地，所述第三丝杆滑轨与升降柱垂直设置。
15.进一步地，所述定位踩板上设置有对应的定位踩点。
16.本实用新型的有益效果：
17.本atr角电子测量仪能够通过竖直方向移动的激光测距仪对青少年身体直立时的背部进行扫描，从而确定直立时青少年的身体脊柱侧弯情况；并通过让青少年伸手前屈后，通过两侧点阵式激光感应板对青少年前屈状态下，背部两侧的形状进行感应，从而能够对青少年脊柱弯曲情况进行确认，整个过程不需要x射线进行辅助，不会对身体造成损害的同时，能够较为准确的确定青少年的atr角度。
附图说明

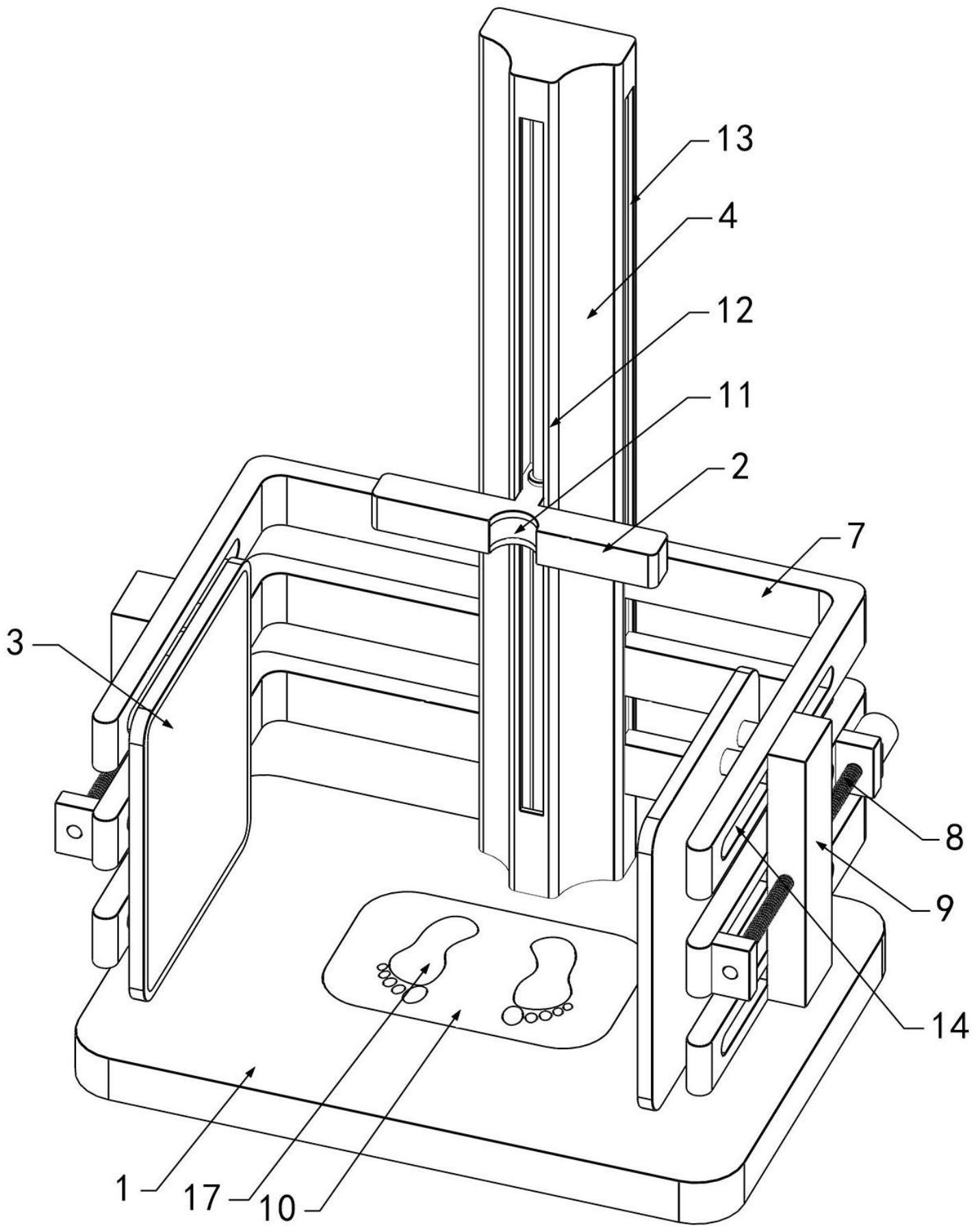

18.图1为本实用新型一种应用于脊柱侧弯检测的atr角电子测量仪的结构图。
19.图2为本实用新型一种应用于脊柱侧弯检测的atr角电子测量仪的支架结构图。
20.图3为本实用新型一种应用于脊柱侧弯检测的atr角电子测量仪的剖面结构图。
21.(1、底座；2、激光测距仪；3、点阵式激光感应板；4、升降柱；5、第一丝杆滑轨；6、第二丝杆滑轨；7、支架；8、第三丝杆滑轨；9、安装架；10、定位板；11、检测槽；12、第一滑槽；13、第二滑槽；14、多个限位槽；15、滑块；16、多个连接杆；17、定位踩点)
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
24.请参阅图1-3，本实用新型提供的一种应用于脊柱侧弯检测的atr角电子测量仪，包括底座1、激光测距仪2、点阵式激光感应板3，所述底座1上设置有升降柱4，所述升降柱4的前端通过第一丝杆滑轨5与激光测距仪2配合连接，所述升降柱4的后端通过第二丝杆滑轨6配合连接有“u”型的支架7，所述支架7的两侧通过第三丝杆滑轨8配合连接有安装架9，所述安装架9位于支架7的内侧与点阵式激光感应板3固定连接，所述底座1位于升降柱4的前方设置有定位板10。
25.实施例1：
26.青少年检查时，通过站在底座1定位板10上的定位踩点17上，使背部与激光测距仪2相抵，通过第一丝杆滑轨5带动激光测距仪2沿着第一滑槽12上下移动，从而对青少年站立状态下的脊柱侧弯情况进行检测成像。
27.实施例2：
28.在对青少年的站立状态下脊柱侧弯情况检测完毕后，让青少年双臂伸出，呈前屈的姿势后，通过第二丝杆滑轨6调整支架7的高度匹配青少年前屈后的高度，并通过第三丝杆滑轨8调整安装架9连接的点阵式激光感应板3位于青少年身体两侧的位置，并形成前屈后青少年身体的立体图像，从而对青少年脊柱两侧的倾斜情况进行确认，从而确定青少年脊柱的atr角度。
29.以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，具体实施方式中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。


技术特征：
1.一种应用于脊柱侧弯检测的atr角电子测量仪，其特征在于：包括底座、激光测距仪、点阵式激光感应板，所述底座上设置有升降柱，所述升降柱的前端通过第一丝杆滑轨与激光测距仪配合连接，所述升降柱的后端通过第二丝杆滑轨配合连接有“u”型的支架，所述支架的两侧通过第三丝杆滑轨配合连接有安装架，所述安装架位于支架的内侧与点阵式激光感应板固定连接，所述底座位于升降柱的前方设置有定位板。2.根据权利要求1所述的一种应用于脊柱侧弯检测的atr角电子测量仪，其特征在于：所述激光测距仪位于中间位置设置有检测槽。3.根据权利要求1所述的一种应用于脊柱侧弯检测的atr角电子测量仪，其特征在于：所述点阵式激光感应板通过安装架设置在支架的内部两侧，且两侧所述点阵式激光感应板的位置对应。4.根据权利要求1所述的一种应用于脊柱侧弯检测的atr角电子测量仪，其特征在于：所述点阵式激光感应板为内部集成有点阵式排列多个激光发射接收器的集成式传感器。5.根据权利要求1所述的一种应用于脊柱侧弯检测的atr角电子测量仪，其特征在于：所述升降柱整体为“凸”型结构，且升降柱的前端位与第一丝杆滑轨与激光测距仪的连接处设置有第一滑槽，升降柱的两侧位于第二丝杆滑轨与支架的连接处设置有第二滑槽，所述升降柱的位于底座一侧的中间位置。6.根据权利要求1所述的一种应用于脊柱侧弯检测的atr角电子测量仪，其特征在于：所述支架两侧位于安装架处设置有多个限位滑槽，所述多个限位滑槽与升降柱垂直设置，所述安装架包括与第三丝杆滑轨垂直连接的滑块和与多个限位滑槽滑动连接的多个连接杆，所述点阵式激光感应板与多个连接杆固定连接。7.根据权利要求1所述的一种应用于脊柱侧弯检测的atr角电子测量仪，其特征在于：所述第三丝杆滑轨与升降柱垂直设置。8.根据权利要求1所述的一种应用于脊柱侧弯检测的atr角电子测量仪，其特征在于：所述定位踩板上设置有对应的定位踩点。

技术总结
本实用新型属于脊柱检测技术领域，具体涉及一种应用于脊柱侧弯检测的atr角电子测量仪。本实用新型提供的一种应用于脊柱侧弯检测的atr角电子测量仪，包括底座、激光测距仪、点阵式激光感应板，所述底座上设置有升降柱，所述升降柱的前端通过第一丝杆滑轨与激光测距仪配合连接，所述升降柱的后端通过第二丝杆滑轨配合连接有“u”型的支架，所述支架的两侧通过第三丝杆滑轨配合连接有安装架，所述安装架位于支架的内侧与点阵式激光感应板固定连接，所述底座位于升降柱的前方设置有定位板。所述底座位于升降柱的前方设置有定位板。所述底座位于升降柱的前方设置有定位板。


技术研发人员：胡宏毅
受保护的技术使用者：上海卓永信息技术有限公司
技术研发日：2023.05.31
技术公布日：2023/10/27
