1.本实用新型涉及消毒架领域，具体的是 一种辐照灭菌用的消毒架。


背景技术：

2.培养室主要作用就是对需检测样品上的细胞进行培养和繁殖，便于研究出疫病所需要的疫苗，防止动物疫病的发生。为了提高培养室的环境洁净度、培养效率，需要对培养室进行消毒。目前，而现有的消毒架仅起到放置样品的作用，并无其他功能，并且样品在放置后，并无结构对样品进行固定，容易在搬运时倾倒，并且现有的消毒架并不具备自主消毒灭菌的功能，使用方式较为单一。


技术实现要素：

3.本实用新型提供了 一种辐照灭菌用的消毒架，其克服了背景技术中所描述的不足。
4.本实用新型解决其技术问题的所采用的技术方案是：
[0005] 一种辐照灭菌用的消毒架，包括架体本体以及盖设在架体本体上的盖子，所述盖子通过合页摆动连接于架体本体上； 所述架体本体包括支撑件、分隔固定件、反射支撑板，所述支撑件固定于分隔固定件上，所述分隔固定件表面形成有多个用于卡住样品的放置室，而反射支撑板则设于放置室下方，且反射支撑板与放置室之间具有间距。
[0006]
一较佳技术方案：所述架体本体的两侧呈贯穿状，并且盖子内端左右两侧分别设有一消毒剂雾化器，两个消毒剂雾化器的端口均朝向架体本体的中部设置。
[0007]
一较佳技术方案：所述盖子的内端中部还设有一紫外线杀菌灯，所述紫外线杀菌灯的两端与架体本体的两段之间均具有间距，并且反射支撑板朝向紫外线杀菌灯的一侧表面涂抹有一层反光层。
[0008]
一较佳技术方案：所述支撑件的表面覆盖有一层挡板，且该挡板的截面呈s状弯曲设置，并且挡板的上下两端分别延伸至分隔固定件的上端边缘以及盖子的下端表面。
[0009]
本技术方案与背景技术相比，它具有如下优点：
[0010]
本实用新型在使用时可将样品置于放置室内，并利用反射支撑板表面与放置室之间的间距来对样品形成横向限位，并且如图所示的，放置室的面积大小不一，可适配不同大小的样品杯，并且可利用紫外线杀菌灯和消毒剂雾化器分别对架体本体内的样品以及样品杯进行消毒灭菌。
附图说明
[0011]
下面结合附图和实施例对本实用新型作进一步说明。
[0012]

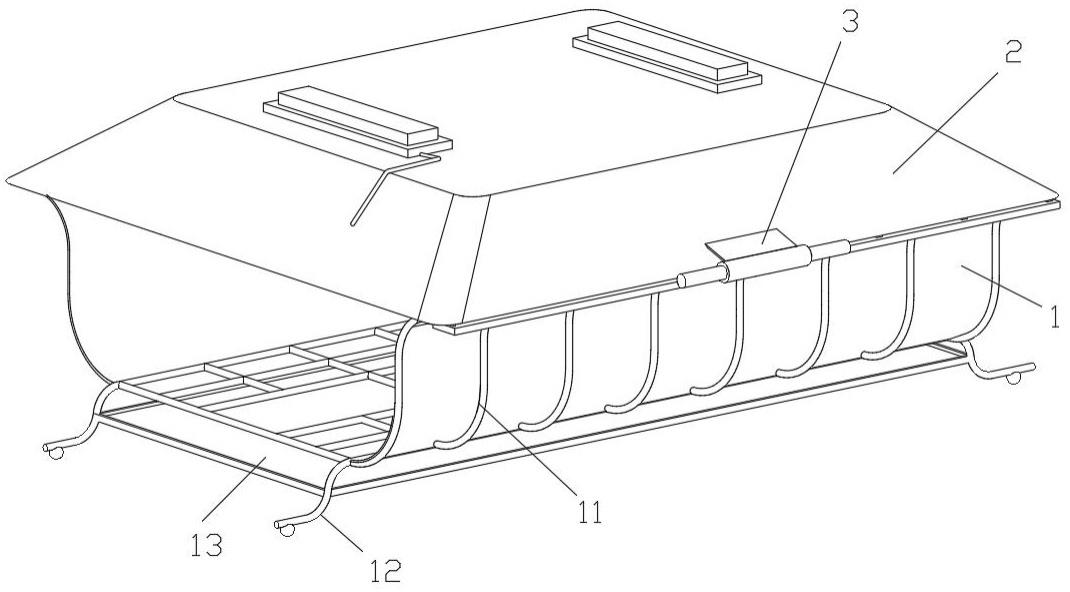

图1为本实用新型的整体结构示意图。
[0013]
图2为图1的正视示意图。
[0014]
图中：架体本体1、支撑件11、分隔固定件12、反射支撑板13、盖子2、紫外线杀菌灯
21、消毒剂雾化器22、合页3。
具体实施方式
[0015]
如图1-2所示， 一种辐照灭菌用的消毒架，包括架体本体1以及盖设在架体本体1上的盖子2，所述盖子2通过合页3摆动连接于架体本体1上； 所述架体本体1包括支撑件11、分隔固定件12、反射支撑板13，所述支撑件11固定于分隔固定件12上，所述分隔固定件12表面形成有多个用于卡住样品的放置室，而反射支撑板13则设于放置室下方，且反射支撑板13与放置室之间具有间距，本实用新型在使用时可将样品置于放置室内，并利用反射支撑板13表面与放置室之间的间距来对样品形成横向限位，并且如图1所示的，放置室的面积大小不一，可适配不同大小的样品杯。
[0016]
而进一步的，所述架体本体1的两侧呈贯穿状，并且盖子2内端左右两侧分别设有一消毒剂雾化器22，两个消毒剂雾化器22的端口均朝向架体本体1的中部设置，而如此设置是为了通过两个消毒剂雾化器22分别向架体本体1的中部喷洒雾化的消毒剂，让两侧两股消毒剂相互对冲后逐渐散开，从而对架体本体1内的样品杯均匀消毒，而为了能够对样品杯、以及样品形成更全面的消毒效果，本实用新型中的所述盖子2的内端中部还设有一紫外线杀菌灯21，所述紫外线杀菌灯21的两端与架体本体1的两段之间均具有间距，并且反射支撑板13朝向紫外线杀菌灯21的一侧表面涂抹有一层反光层，而反光层的目的便是为了对紫外线杀菌灯21所散发的紫外线进行反射，从而对架体本体1内的物品行形成良好的消毒杀菌效果，并且缩小紫外线的照射死角。
[0017]
更进一步的，所述支撑件11的表面覆盖有一层挡板，且该挡板的截面呈s状弯曲设置，并且挡板的上下两端分别延伸至分隔固定件12的上端边缘以及盖子2的下端表面，如此设置是为了避免雾化的消毒剂向架体本体1的两侧散出，并利用该挡板阻挡紫外线的外溢。
[0018]
以上所述，仅为本实用新型较佳实施例而已，故不能依此限定本实用新型实 施的范围，即依本实用新型专利范围及说明书内容所作的等效变化与修饰，皆应仍属本实用新型涵盖的范围内。


技术特征：
1.一种辐照灭菌用的消毒架，其特征在于：包括架体本体（1）以及盖设在架体本体（1）上的盖子（2），所述盖子（2）通过合页（3）摆动连接于架体本体（1）上；所述架体本体（1）包括支撑件（11）、分隔固定件（12）、反射支撑板（13），所述支撑件（11）固定于分隔固定件（12）上，所述分隔固定件（12）表面形成有多个用于卡住样品的放置室，而反射支撑板（13）则设于放置室下方，且反射支撑板（13）与放置室之间具有间距。2.根据权利要求1所述的 一种辐照灭菌用的消毒架，其特征在于：所述架体本体（1）的两侧呈贯穿状，并且盖子（2）内端左右两侧分别设有一消毒剂雾化器（22），两个消毒剂雾化器（22）的端口均朝向架体本体（1）的中部设置。3.根据权利要求2所述的 一种辐照灭菌用的消毒架，其特征在于：所述盖子（2）的内端中部还设有一紫外线杀菌灯（21），所述紫外线杀菌灯（21）的两端与架体本体（1）的两段之间均具有间距，并且反射支撑板（13）朝向紫外线杀菌灯（21）的一侧表面涂抹有一层反光层。4.根据权利要求3所述的 一种辐照灭菌用的消毒架，其特征在于：所述支撑件（11）的表面覆盖有一层挡板，且该挡板的截面呈s状弯曲设置，并且挡板的上下两端分别延伸至分隔固定件（12）的上端边缘以及盖子（2）的下端表面。

技术总结
本实用新型公开了一种辐照灭菌用的消毒架，包括架体本体以及盖设在架体本体上的盖子，所述盖子通过合页摆动连接于架体本体上；所述架体本体包括支撑件、分隔固定件、反射支撑板，所述支撑件固定于分隔固定件上，所述分隔固定件表面形成有多个用于卡住样品的放置室，而反射支撑板则设于放置室下方，且反射支撑板与放置室之间具有间距，本实用新型在使用时可将样品置于放置室内，并利用反射支撑板表面与放置室之间的间距来对样品形成横向限位，并且如图所示的，放置室的面积大小不一，可适配不同大小的样品杯，并且可利用紫外线杀菌灯和消毒剂雾化器分别对架体本体内的样品以及样品杯进行消毒灭菌。样品杯进行消毒灭菌。样品杯进行消毒灭菌。


技术研发人员：张懿 杨国栋
受保护的技术使用者：厦门安诺辐照有限公司
技术研发日：2023.05.30
技术公布日：2023/10/27
