1.本实用新型涉及注射泵技术领域，具体为一种双通道注射泵。


背景技术：

2.注射泵是可自动向人体注入药液的注射设备，相比较传统的手动注射设备，注射泵可对药液的用量达到高精度注射，目前市场上的注射泵在使用时还是存在一些问题，比如：
3.现有技术中公告号为“cn208259980u”公开的专利名称为“一种注射泵”，推杆与所述推柄连接端位于所述推柄的边缘处，即：所述推杆与所述推柄连接满足所述注射器活塞柄与所述推柄内侧面相抵接的其他位置处，所述推柄内侧面是所述推柄与所述注射器活塞柄相对的一侧。所述推杆随所述滑块的滑动而移动，即：推杆的移动方向是在注射方向上的往复移动，以使所述推柄推动所述注射器活塞柄移动，所述推杆在所述滑块沿滑轨进行往复运动时推动所述注射器活塞柄进行注射；
4.上述设计的注射泵只有一个推柄，使得该注射泵是一个单个的注射泵，这样的单个注射泵在面对多个需求时，操作上会有一些繁琐，给操作者带来不便，不能在达到一样效果的前提下减少操作步骤，使得效率较低。


技术实现要素：

5.本实用新型的目的在于提供一种双通道注射泵，以解决上述背景技术提出的目前市场上注射泵只有一个推柄，使得该注射泵是一个单个的注射泵，这样的单个注射泵在面对多个需求时，操作上会有一些繁琐，给操作者带来不便，不能在达到一样效果的前提下减少操作步骤，使得效率较低的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种双通道注射泵，包括前壳组件，所述前壳组件的后侧安装有后壳组件；
7.还包括：
8.所述前壳组件由上前壳和下前壳组成，且上前壳和下前壳通过卡槽凹凸配合相连接；
9.所述后壳组件由上后壳和下后壳组成，且上后壳和下后壳通过卡槽凹凸配合相连接；
10.所述上前壳的下方内部和下前壳的上方内部均开设有容置孔，且两个容置孔内均安装有硅胶护线圈；
11.所述上前壳、下前壳、上后壳和下后壳的下方内部均开设有卡槽。
12.优选的，紧固夹组件，其由紧固夹本体和旋钮组成，且紧固夹本体的一侧面内部贯穿螺纹连接有旋钮，并且旋钮的个数与紧固夹本体的个数呈2:1设置。
13.通过上述结构的设置，使得两个旋钮分别对两个挂杆夹紧。
14.优选的，所述紧固夹本体呈“u”形状结构设置，且紧固夹本体的上下内部均贯穿设
置有挂杆，并且挂杆的一侧面与旋钮的一端贴合设置，而且挂杆远离旋钮的一侧面与紧固夹本体的内侧面贴合设置。
15.通过上述结构的设置，旋钮可很好对挂杆挤压，使得挂杆很好的与紧固夹本体的内侧壁紧密贴合，从而使得上后壳和下后壳之间很好的进行连接。
16.优选的，所述上前壳下方内的硅胶护线圈与下前壳上方内的硅胶护线圈紧密贴合设置。
17.通过上述结构的设置，硅胶护线圈可以很好的防止液体进入到整个产品的内部，可很好的进行防水。
18.优选的，所述上前壳和下前壳的内部均安装有电源模块和插座孔，且电源模块的下方连接有插座孔，并且插座孔的外侧安装有插座堵头。
19.通过上述结构的设置，使得插座堵头很好的将插座孔盖住进行保护，避免外界的杂质和灰尘进入到插座堵头内。
20.优选的，所述上后壳和下后壳的后侧面均安装有呈“l”字形结构的挂杆，且两个挂杆之间存在间距。
21.通过上述结构的设置，以便于上后壳和下后壳之间后期很好的进行固定安装。
22.与现有技术相比，本实用新型的有益效果是：该双通道注射泵，在原有的单注射泵上叠加一台注射泵，使之能相互连通起来，两台可以合用一台的配件，减少了操作步骤，提高了效率，又节约了成本，还能减少线过多而带来的安全隐患，其具体内容如下：
23.(1)设置有上前壳、下前壳、上后壳和下后壳，因此通过上前壳、下前壳、上后壳和下后壳四个的相互组装配合使用，使得形成了双通道注射泵，两台可以合用一台的配件，满足了不同使用者的需求，还能减少线过多而带来的安全隐患；
24.(2)安装有硅胶护线圈，通过硅胶护线圈的设置，可以很好的防止液体进入到产品的内部，因此使得整个产品很好的防水，便于对整个产品进行保护；
25.(3)安装有紧固夹本体、旋钮和挂杆，通过紧固夹本体、旋钮和挂杆的配合使用，便于进一步的将上后壳和下后壳之间进行稳定的安装，提高了安装的稳固性。
附图说明

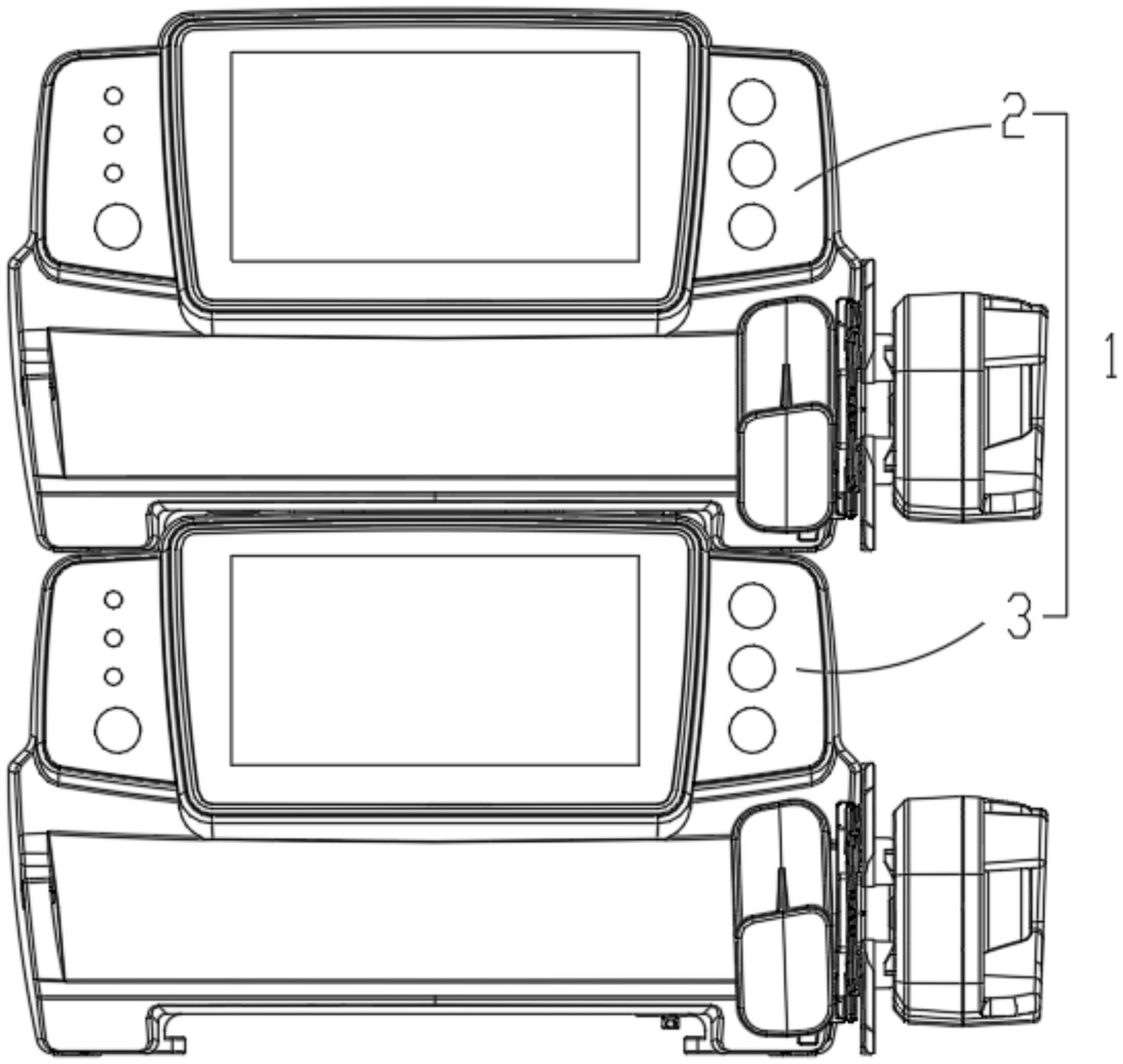

26.图1为本实用新型主视结构示意图；
27.图2为本实用新型后视结构示意图；
28.图3为本实用新型前壳组件后视结构示意图；
29.图4为本实用新型侧剖视结构示意图；
30.图5为本实用新型图3中a处放大结构示意图。
31.图中：1、前壳组件；2、上前壳；3、下前壳；4、电源模块；5、插座孔；6、插座堵头；7、硅胶护线圈；8、后壳组件；9、上后壳；10、下后壳；11、紧固夹组件；12、紧固夹本体；13、旋钮；14、挂杆。
具体实施方式
32.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的
实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
33.请参阅图1-5，本实用新型提供一种技术方案：一种双通道注射泵，包括前壳组件1；
34.参照附图1-5所示，将前壳组件1中的上前壳2和下前壳3通过卡槽进行凹凸配合连接，上前壳2、下前壳3、上后壳9和下后壳10的下方内部均开设有卡槽，此时两个硅胶护线圈7分别套在上前壳2和下前壳3内的相对应的容置孔内，使得两个硅胶护线圈7紧密的贴合在一起，上前壳2的下方内部和下前壳3的上方内部均开设有容置孔，且两个容置孔内均安装有硅胶护线圈7，上前壳2下方内的硅胶护线圈7与下前壳3上方内的硅胶护线圈7紧密贴合设置，前壳组件1的后侧安装有后壳组件8，后壳组件8由上后壳9和下后壳10组成，且上后壳9和下后壳10通过卡槽凹凸配合相连接，前壳组件1由上前壳2和下前壳3组成，且上前壳2和下前壳3通过卡槽凹凸配合相连接，两个硅胶护线圈7相互配合使用可防止液体进入到产品的内部，使得整个双通道注射泵很好的进行防水，上前壳2和下前壳3的内部均安装有电源模块4和插座孔5，且电源模块4的下方连接有插座孔5，并且插座孔5的外侧安装有插座堵头6，此时插座孔5的电源线分别接入两块电源模块4中，接入到上前壳2内的电源模块4的电源线穿过两个硅胶护线圈7；
35.参照附图4所示，再将上后壳9与上前壳2进行凹凸连接，下后壳10与下前壳3进行凹凸连接，然后将紧固夹本体12套在两个挂杆14的外侧，接着手动旋转旋钮13，使得旋钮13的一端抵住挂杆14，紧固夹本体12呈“u”形状结构设置，且紧固夹本体12的上下内部均贯穿设置有挂杆14，并且挂杆14的一侧面与旋钮13的一端贴合设置，而且挂杆14远离旋钮13的一侧面与紧固夹本体12的内侧面贴合设置，紧固夹组件11，其由紧固夹本体12和旋钮13组成，且紧固夹本体12的一侧面内部贯穿螺纹连接有旋钮13，并且旋钮13的个数与紧固夹本体12的个数呈2:1设置，由此使得挂杆14与紧固夹本体12的一侧面内壁紧密的贴合，上后壳9和下后壳10的后侧面均安装有呈“l”字形结构的挂杆14，且两个挂杆14之间存在间距，从而使得紧固夹本体12与挂杆14很好的连接在一起，提高了上后壳9和下后壳10连接的稳固性，从而在原有的单注射泵上叠加一台注射泵，使之能相互连通起来，两台可以合用一台的配件，减少了操作步骤，提高了效率，又节约了成本，还能减少线过多而带来的安全隐患，然后整个双通道注射泵便可很好的进行使用了，可满足不同的使用需求。
36.工作原理：在使用该双通道注射泵时，首先，将前壳组件1中的上前壳2和下前壳3通过卡槽进行凹凸配合连接，两个硅胶护线圈7相互配合使用可防止液体进入到产品的内部；
37.再将上后壳9与上前壳2进行凹凸连接，下后壳10与下前壳3进行凹凸连接，然后将紧固夹本体12套在两个挂杆14的外侧，接着手动旋转旋钮13，从而使得紧固夹本体12与挂杆14很好的连接在一起，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
