1.本实用新型涉及医用敷料技术领域,具体为一种吸水抗菌医用敷料。
背景技术:2.医用敷料是一种用于覆盖伤口以及其他外部创面的医疗用品,医用敷料的种类较多,并且不同种类的性能不同,方便医护人员根据患者的情况选择合适的医用敷料,医用敷料可阻隔环境微生物入侵创面,防止伤口交叉感染,同时可快速吸收伤口创面的渗出液,使用方便,方便观察创面情况,参考专利申请号:cn201720989583.4,提供的一种医用敷料,包括包装上层、包装下层、支撑基材、棉垫层、高吸水树脂复合层、消毒层和手撕保护层,包装下层的上表面设有支撑基材,支撑基材的上表面设有棉垫层,棉垫层的上表面设有高吸水树脂复合层,高吸水树脂复合层的上表面设有消毒层,消毒层的上表面设有手撕保护层,手撕保护层的上表面设有包装上层。
3.敷料使用过程中需要与患者的创口长时间接触,创口处产生的渗出液被吸收后容易滋生细菌,抗菌性能较差,影响使用的安全性。
4.所以,提供一种吸水抗菌医用敷料来解决上述问题。
技术实现要素:5.本实用新型的目的在于提供一种吸水抗菌医用敷料,以解决上述背景技术中提出的创口处产生的渗出液被吸收后容易滋生细菌,抗菌性能较差的问题。
6.为实现上述目的,本实用新型提供如下技术方案:一种吸水抗菌医用敷料,包括敷料本体,所述敷料本体前端的中间处粘接有耐压层,所述耐压层的表面粘接有吸水层,所述吸水层的内层设置有无菌层,所述无菌层的内部安装有放置腔,所述无菌层的表面粘接有吸液网纱。
7.优选的,所述放置腔均匀分布在无菌层内部,所述放置腔内部填充有纳米银抗菌颗粒。
8.优选的,所述耐压层内部的内层安装有第二防护层,所述耐压层内部的外层安装有第一防护层,所述第一防护层和第二防护层之间安装有第二耐压树脂块,所述第二耐压树脂块之间安装有第一耐压树脂块。
9.优选的,所述第一耐压树脂块和第二耐压树脂块均呈梯形,所述第一防护层和第二防护层的长度、宽度相同。
10.优选的,所述敷料本体表面的四周固定连接有柔软层,所述柔软层的表面粘接有粘性面,所述敷料本体前端的顶部设置有第二离型纸,所述敷料本体前端的底部设置有第一离型纸。
11.优选的,所述第二离型纸和第一离型纸的背面分别粘接在粘性面表面,所述第一离型纸的顶部覆盖在第二离型纸外部。
12.与现有技术相比,本实用新型的有益效果是:该吸水抗菌医用敷料的抗菌性能优
异,敷料处耐压性能较强,不易产生较大形变,同时具有防护结构,方便对粘性面防护,避免灰尘吸附,方便使用;
13.(1)通过设置有无菌层、放置腔和吸液网纱,使用时,吸液网纱为透气网纱材质,覆盖在伤口上时,伤口处的渗出液被吸液网纱吸收进无菌层内部,避免渗出液长时间停留在伤口处造成感染,无菌层内部通过放置腔填充有纳米银颗粒,具有较强的抑菌作用,抗菌防臭效果好,提高了使用的安全卫生性;
14.(2)通过设置有吸水层、耐压层、第一耐压树脂块和第二耐压树脂块,使用时,耐压层设在敷料本体的前端,覆盖在患者伤口上时,需要将敷料本体贴紧在创面上,同时挤压吸水层,带动吸水层向上压缩耐压层,耐压层的结构较柔软,第二耐压树脂块和第一耐压树脂块受力后开始压缩,在覆盖期间保持压缩的状态,不易发生较大形变,不会造成敷料本体在创面处松动的情况,不易渗水,回弹性较强,提高了使用的效果;
15.(3)通过设置有第一离型纸、第二离型纸和粘性面,通过第一离型纸和第二离型纸可对粘性面防护,避免粘面吸附灰尘,使用时,先将第一离型纸向外揭开,再将第二离型纸向外揭开,将粘性面暴露出来,再将吸水层覆盖在伤口上,将粘性面贴在伤口周围,按压周围的粘性面将敷料本体粘贴在伤口上即可。
附图说明

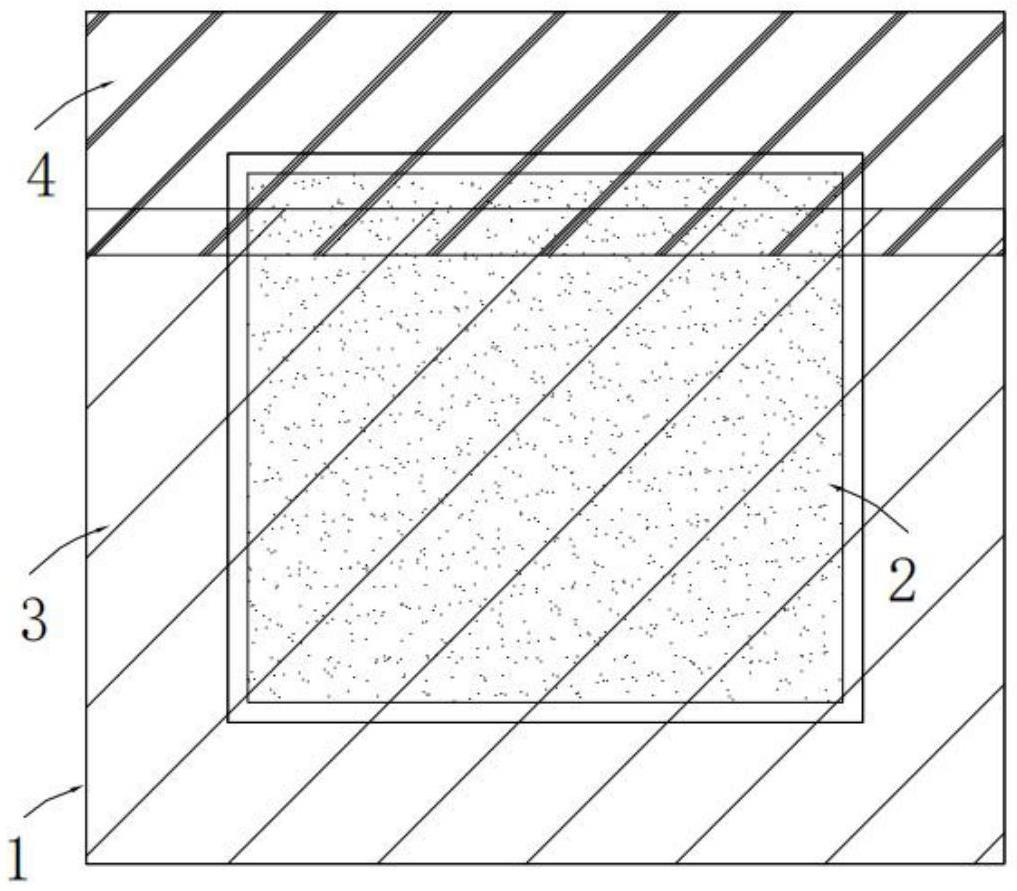

16.图1为本实用新型的正视结构示意图;
17.图2为本实用新型的第一离型纸和第二离型纸展开的结构示意图;
18.图3为本实用新型的俯视剖面结构示意图;
19.图4为本实用新型的图3中a处局部剖面放大结构示意图。
20.图中:1、敷料本体;2、吸水层;3、第一离型纸;4、第二离型纸;5、无菌层;6、放置腔;7、粘性面;8、柔软层;9、吸液网纱;10、耐压层;11、第一耐压树脂块;12、第二耐压树脂块;13、第一防护层;14、第二防护层。
具体实施方式
21.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
22.实施例1:请参阅图1-4,一种吸水抗菌医用敷料,包括敷料本体1,敷料本体1前端的中间处粘接有耐压层10,耐压层10的表面粘接有吸水层2,吸水层2的内层设置有无菌层5,无菌层5的内部安装有放置腔6,放置腔6均匀分布在无菌层5内部,放置腔6内部填充有纳米银抗菌颗粒,无菌层5的表面粘接有吸液网纱9;
23.具体地,如图3和图4所示,吸液网纱9为透气网纱材质,覆盖在伤口上时,伤口处的渗出液被吸液网纱9吸收进无菌层5内部,避免渗出液长时间停留在伤口处造成感染,无菌层5内部通过放置腔6填充有纳米银颗粒,具有较强的抑菌作用,抗菌防臭效果好,提高了使用的安全卫生性。
24.实施例2:耐压层10内部的内层安装有第二防护层14,耐压层10内部的外层安装有
第一防护层13,第一防护层13和第二防护层14之间安装有第二耐压树脂块12,第二耐压树脂块12之间安装有第一耐压树脂块11,第一耐压树脂块11和第二耐压树脂块12均呈梯形,第一防护层13和第二防护层14的长度、宽度相同;
25.具体地,如图3和图4所示,敷料本体1覆盖在患者伤口上时,需要将敷料本体1贴紧在创面上,同时挤压吸水层2,带动吸水层2向上压缩耐压层10,耐压层10的结构较柔软,第二耐压树脂块12和第一耐压树脂块11受力后开始压缩,在覆盖期间保持压缩的状态,不易发生较大形变。
26.实施例3:敷料本体1表面的四周固定连接有柔软层8,柔软层8的表面粘接有粘性面7,敷料本体1前端的顶部设置有第二离型纸4,第二离型纸4和第一离型纸3的背面分别粘接在粘性面7表面,第一离型纸3的顶部覆盖在第二离型纸4外部,敷料本体1前端的底部设置有第一离型纸3;
27.具体地,如图1和图2所示,先将第一离型纸3向外揭开,再将第二离型纸4向外揭开,将粘性面7暴露出来,再将吸水层2覆盖在伤口上,将粘性面7贴在伤口周围,按压周围的粘性面7将敷料本体1粘贴在伤口上即可。
28.工作原理:本实用新型在使用时,首先,通过第一离型纸3和第二离型纸4可对粘性面7防护,避免粘面吸附灰尘,使用时,先将第一离型纸3向外揭开,再将第二离型纸4向外揭开,将粘性面7暴露出来,再将吸水层2覆盖在伤口上,将粘性面7贴在伤口周围,按压周围的粘性面7将敷料本体1粘贴在伤口上,耐压层10设在敷料本体1的前端,覆盖在患者伤口上时,需要将敷料本体1贴紧在创面上,同时挤压吸水层2,带动吸水层2向上压缩耐压层10,耐压层10的结构较柔软,第二耐压树脂块12和第一耐压树脂块11受力后开始压缩,在覆盖期间保持压缩的状态,不易发生较大形变,不会造成敷料本体1在创面处松动的情况,吸液网纱9为透气网纱材质,覆盖在伤口上时,伤口处的渗出液被吸液网纱9吸收进无菌层5内部,避免渗出液长时间停留在伤口处造成感染,无菌层5内部通过放置腔6填充有纳米银颗粒,具有较强的抑菌作用,抗菌防臭效果好。
29.对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
