一种电气控制柜的制作方法

1.本实用新型涉及控制柜技术领域,尤其涉及一种电气控制柜。


背景技术:

2.控制柜是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,其布置应满足电力系统正常运行的要求,便于检修,大多数控制柜内部安装元器件安装板,便于元器件的安装,但是元器件所安装的位置有不同的要求,需要对元器件安装板的位置进行调整,并且不同长度的安装板难以进行统一安装,直接通过螺栓进行安装,需要在控制柜内部钻孔,并且安装后,难以进行高度或者水平位置调节,灵敏度较低,不便工作人员使用。


技术实现要素:

3.本实用新型的目的在于:为了解决上述技术的问题,而提出的一种电气控制柜。
4.为了实现上述目的,本实用新型采用了如下技术方案:
5.一种电气控制柜,包括控制柜本体,所述控制柜本体前侧铰接设有柜门,所述控制柜本体内设有元器件安装板,所述控制柜本体内部设有用于元器件安装板安装的连接组件;
6.所述连接组件包括对称开设于控制柜本体内壁的两个竖直滑槽,两个所述竖直滑槽横截面为t型设置且上端开设有矩形槽,两个所述竖直滑槽内滑动设有t型滑块,所述t型滑块一端贯穿出竖直滑槽外并铰接设有连接板,所述t型滑块中部转动设有定位螺栓,所述定位螺栓较大端活动贯穿出竖直滑槽外。
7.作为上述技术方案的进一步描述:
8.两个所述竖直滑槽前端面开设有用于定位螺栓滑动的条形槽,所述条形槽上端与矩形槽相连通,所述条形槽内径小于定位螺栓较大端外径。
9.作为上述技术方案的进一步描述:
10.所述元器件安装板两端中部开设有安装通口。
11.作为上述技术方案的进一步描述:
12.所述矩形槽内径大于t型滑块较大端外径。
13.作为上述技术方案的进一步描述:
14.所述连接板远离铰接点一端中部开设有内螺纹连接孔。
15.作为上述技术方案的进一步描述:
16.所述安装通口内径大于内螺纹连接孔内径。
17.综上所述,由于采用了上述技术方案,本实用新型的有益效果是:
18.本实用新型中,通过转动设置的连接板,便于对不同长度的元器件安装板进行安装,同时元器件安装板的安装高度与水平距离可以进行调节,灵敏度较高,安装操作较为方便。
附图说明

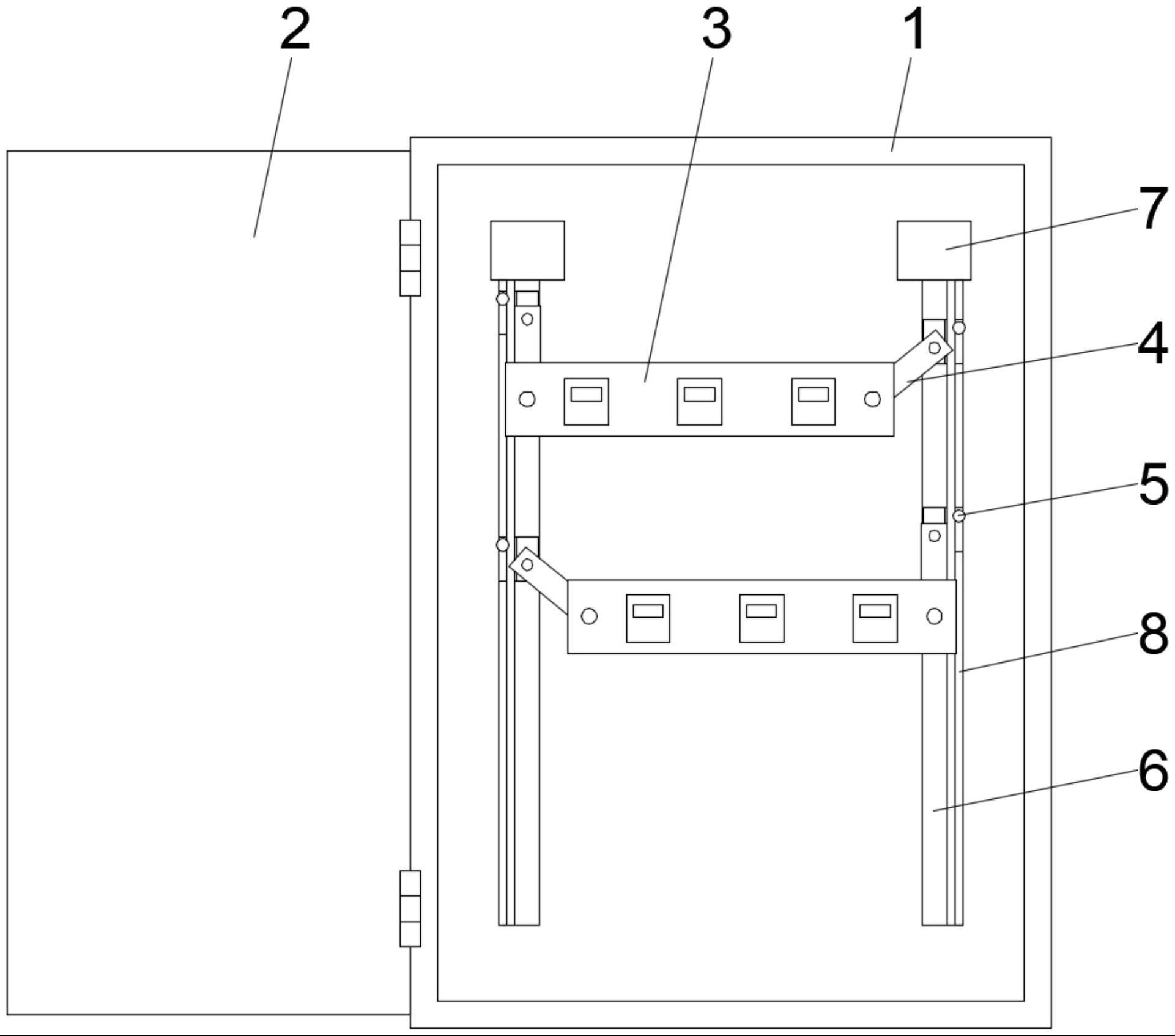

19.图1示出了根据本实用新型实施例提供的电气控制柜外观图;
20.图2示出了根据本实用新型实施例提供的电气控制柜局部结构剖视示意图。
21.图例说明:1、控制柜本体;2、柜门;3、元器件安装板;4、连接板;5、定位螺栓;6、竖直滑槽;7、矩形槽;8、条形槽。
具体实施方式
22.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例,都属于本实用新型保护的范围。
23.请参阅图1和图2,本实用新型提供一种技术方案:
24.一种电气控制柜,包括控制柜本体1,控制柜本体1前侧铰接设有柜门2,控制柜本体1内设有元器件安装板3,控制柜本体1内部设有用于元器件安装板3安装的连接组件;
25.连接组件包括对称开设于控制柜本体1内壁的两个竖直滑槽6,两个竖直滑槽6横截面为t型设置且上端开设有矩形槽7,两个竖直滑槽6内滑动设有t型滑块,t型滑块一端贯穿出竖直滑槽6外并铰接设有连接板4,t型滑块中部转动设有定位螺栓5,定位螺栓5较大端活动贯穿出竖直滑槽6外。
26.两个竖直滑槽6前端面开设有用于定位螺栓5滑动的条形槽8,条形槽8上端与矩形槽7相连通,条形槽8内径小于定位螺栓5较大端外径;通过拧紧定位螺栓5,使得定位螺栓5与条形槽8外表面抵接,实现对t型滑块的固定限位。
27.元器件安装板3两端中部开设有安装通口,连接板4远离铰接点一端中部开设有内螺纹连接孔,安装通口内径大于内螺纹连接孔内径,便于螺栓穿过通口与内螺纹连接孔螺纹连接,实现元器件安装板3的固定安装。
28.矩形槽7内径大于t型滑块较大端外径;便于将t型滑块从矩形槽7内滑动安装在竖直滑槽6上,可以实现多个t型滑块的滑动安装。
29.工作原理:使用时,工作人员将t型滑块从矩形槽7内滑动安装在竖直滑槽6上,然后将元器件安装板3两端分别固定在两个连接板4上,连接板4铰接安装在t型滑块上,便于转动,进而便于调整元器件安装板3安装的水平位置,然后工作人员可以通过移动t型滑块,实现调节元器件安装板3安装高度的效果,最后拧紧定位螺栓5实现对t型滑块固定限位即可。
30.以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。


技术特征:
1.一种电气控制柜,包括控制柜本体(1),所述控制柜本体(1)前侧铰接设有柜门(2),所述控制柜本体(1)内设有元器件安装板(3),其特征在于,所述控制柜本体(1)内部设有用于元器件安装板(3)安装的连接组件;所述连接组件包括对称开设于控制柜本体(1)内壁的两个竖直滑槽(6),两个所述竖直滑槽(6)横截面为t型设置且上端开设有矩形槽(7),两个所述竖直滑槽(6)内滑动设有t型滑块,所述t型滑块一端贯穿出竖直滑槽(6)外并铰接设有连接板(4),所述t型滑块中部转动设有定位螺栓(5),所述定位螺栓(5)较大端活动贯穿出竖直滑槽(6)外。2.根据权利要求1所述的一种电气控制柜,其特征在于,两个所述竖直滑槽(6)前端面开设有用于定位螺栓(5)滑动的条形槽(8),所述条形槽(8)上端与矩形槽(7)相连通,所述条形槽(8)内径小于定位螺栓(5)较大端外径。3.根据权利要求1所述的一种电气控制柜,其特征在于,所述元器件安装板(3)两端中部开设有安装通口。4.根据权利要求1所述的一种电气控制柜,其特征在于,所述矩形槽(7)内径大于t型滑块较大端外径。5.根据权利要求1所述的一种电气控制柜,其特征在于,所述连接板(4)远离铰接点一端中部开设有内螺纹连接孔。6.根据权利要求3所述的一种电气控制柜,其特征在于,所述安装通口内径大于内螺纹连接孔内径。

技术总结
本实用新型公开了一种电气控制柜,属于控制柜技术领域,包括控制柜本体,所述控制柜本体前侧铰接设有柜门,所述控制柜本体内设有元器件安装板,所述控制柜本体内部设有用于元器件安装板安装的连接组件,通过转动设置的连接板,便于对不同长度的元器件安装板进行安装,同时元器件安装板的安装高度与水平距离可以进行调节,灵敏度较高,安装操作较为方便。安装操作较为方便。安装操作较为方便。
