张力腿筋腱裂纹快速检测装置的制作方法

1.本实用新型属于张力腿平台技术领域,特别是涉及张力腿筋腱裂纹快速检测装置。


背景技术:

2.张力腿平台(tensionlegplatform,tlp)作为一种半顺应式半刚性平台,已经在深水海洋油气开发领域得到了广泛的应用和发展,已成为海洋工业深水采油平台的主要形式。而其中的张力筋腱(tendon)的作用是将张力腿平台拉紧固定在海底的桩基础上,使平台在环境力作用下的运动控制在规定范围内。
3.张力筋腱在生产过程中,主要采用焊接工艺制成,张力筋腱在服役过程中承受多种载荷的作用,外部受风、浪、流等影响,内部受内压及温度影响,这些作用导致产生高阶模态震动,从而产生疲劳破坏,尤其是在焊接处,最容易产生裂纹,是最容易产生疲劳破坏的地方,张力筋腱产生疲劳破坏不仅影响张力平台使用,而且还有可能造成安全事故,因此,及时更换掉有裂纹的张力筋腱尤为重要,然而在张力腿平台使用的过程中,发现张力筋腱裂纹较为困难,因此,我们提出张力腿筋腱裂纹快速检测装置来解决上述中存在的问题。


技术实现要素:

4.针对现有技术所存在的上述问题,本实用新型提供了张力腿筋腱裂纹快速检测装置,能够有效地解决现有技术的问题。
5.为解决上述技术问题,本实用新型是通过以下技术方案实现的:
6.本实用新型为张力腿筋腱裂纹快速检测装置,包括滑杆一、滑杆一一端固定设置的把手、把手一侧固定设置的弧形板以及弧形板远离把手一侧固定安装的处理器集成,所述滑杆一一侧滑动连接有滑杆二,所述滑杆二一端固定设置有挡块二,所述滑杆二远离挡块二的一端与把手固定设置,所述滑杆一远离把手的一端固定设置有挡块一,所述弧形板内侧设置有用于在张力筋腱移动的爬行机构。
7.进一步地,所述爬行机构包括活动头和滚子,所述活动头转动连接在弧形板内壁,所述滚子转动连接在活动头内部。
8.进一步地,所述滚子上边面固定安装有探测头,所述探测头与处理器集成电性连接。
9.进一步地,所述滑杆一外部套接有弹簧,所述弹簧一端与挡块一相贴合,所述弹簧另一端与挡块二相贴合。
10.进一步地,所述爬行机构环绕设置在弧形板内侧。
11.进一步地,所述其中一个所述活动头一侧固定安装有电机,且电机的输出端与滚子固定安装,所述电机与处理器集成电性连接。
12.本实用新型具有以下有益效果:
13.本实用新型通过设置套接在滑杆一外侧的弹簧,使滑动连接的滑杆一与滑杆二相
互收缩,进而使得对称分布的弧形板相互靠近,配合转动连接在弧形板内侧的活动头,使得滚子能够紧密贴合在张力筋腱外侧,在电机的驱动下,使得整个装置在张力筋腱上爬行,进而使得固定安装在活动头上部的探测头对正在使用的张力筋腱进行快速的裂纹检测,使得工作者能够较早的发现张力筋腱的裂纹,进而对其进行更换,能够大大的减小因张力筋腱疲劳断裂引起的安全事故。
附图说明
14.为了更清楚地说明本实用新型实施例的技术方案,下面将对实施例描述所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

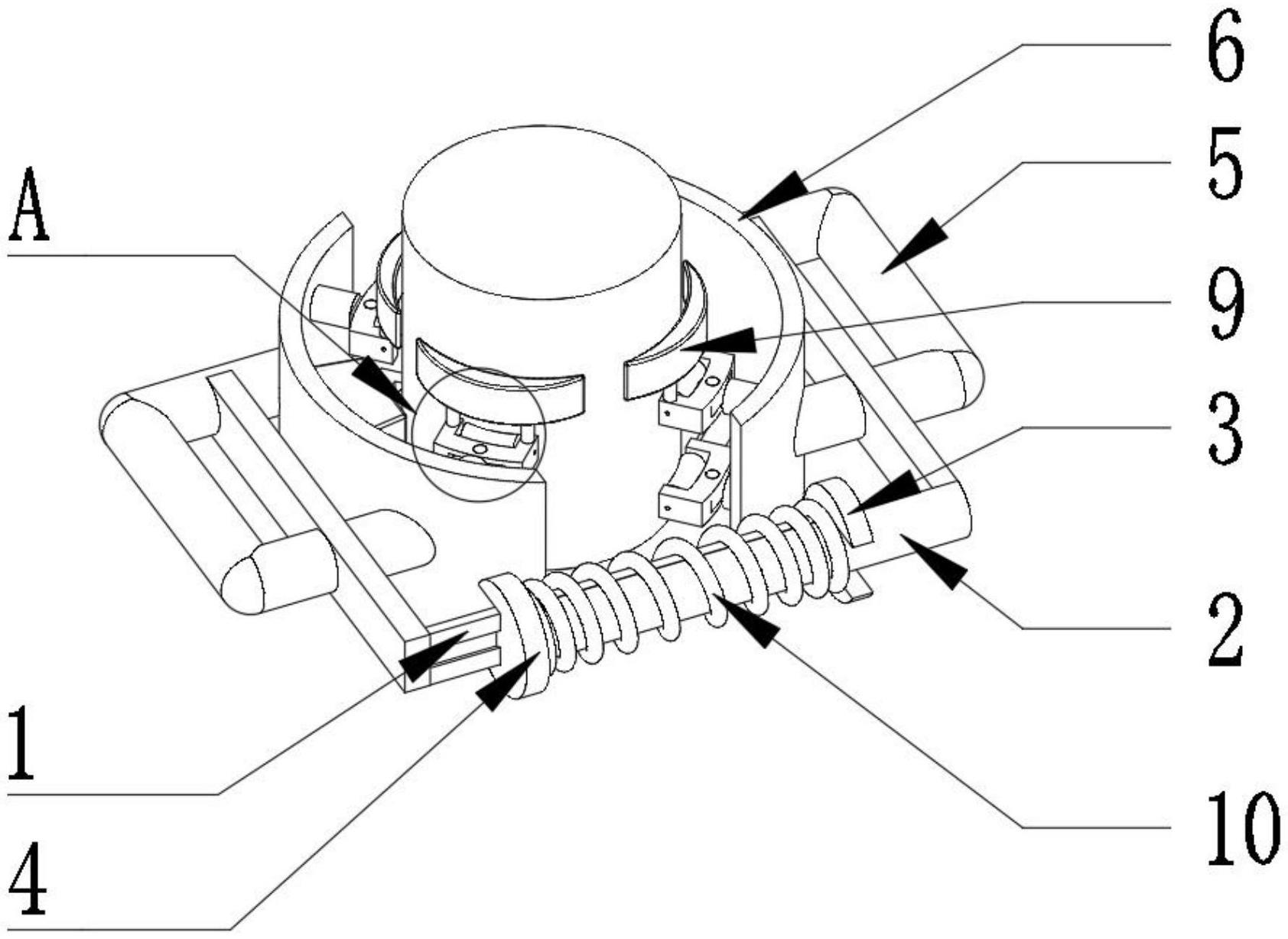

15.图1为本实用新型整体装配示意图;
16.图2为本实用新型仰视示意图;
17.图3为本实用新型图1中a处局部放大示意图。
18.附图中,各标号所代表的部件列表如下:
19.1、滑杆一;2、滑杆二;3、挡块一;4、挡块二;5、把手;6、弧形板;7、活动头;8、滚子;9、探测头;10、弹簧;11、电机;12、处理器集成。
具体实施方式
20.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述。
21.请参阅图1-3所示,本实用新型为张力腿筋腱裂纹快速检测装置,包括滑杆一1、滑杆一1一端固定设置的把手5、把手5一侧固定设置的弧形板6,弧形板6对称设置,其中一个弧形板6远离把手5的一侧固定安装有处理器集成12,处理器集成12内部设置有锂电池,用于对整个装置进行供电,滑杆一1一侧滑动连接有滑杆二2,把手5不仅固定设置在滑杆一1一端,把手5还固定设置在滑杆二2一端,在使用该装置时,拉开对称设置的把手5,使得通过燕尾槽连接的滑杆一1与滑杆二2相互滑动,进而使得对称设置的弧形板6张开,弹簧10同时套接在滑杆一1与滑杆二2外侧,滑杆一1远离把手5的一端固定设置有挡块一3,滑杆二2远离把手5的一端固定设置有挡块二4,弹簧10的一端与挡块一3相贴合另一端与挡块二4相贴合,在拉动把手5使滑杆一1与滑杆二2相互滑动时,使得固定设置在滑杆一1一端的挡块一3与固定设置在滑杆二2一端的挡块二4对弹簧10进行挤压,在拉开把手5后,将该装置套在张力筋腱外侧,在弹簧10的恢复力的作用下,推动与弹簧10相贴合的挡块一3与挡块二4,使挡块一3与挡块二4相互远离,带动滑杆一1与滑杆二2相互滑动,进而通过对称设置的把手5带动对称设置的弧形板6相互靠近,使得装置稳定的套设在张力筋腱外侧。
22.活动头7转动连接在弧形板6内侧,滚子8转动连接在活动头7内部,且活动头7与弧形板6的转轴方向和活动头7与滚子8的转轴方向相互垂直,由活动头7和滚子8构成的爬行机构分为上下两层,且环绕设置在弧形板6内部,在该装置稳定套设在张力筋腱外侧时,若干滚子8与张力筋腱相互贴合,其中一个活动头7的一侧固定安装有电机11,电机11的输出端与挡块二4固定设置,且电机11与处理器集成12电性连接,电机11能够驱动滚子8转动,进
而实现装置在张力筋腱上爬行,滚子8外表面采用防滑橡胶材质,保证了整个装置在爬行时不会打滑,在装置在张力筋腱上爬行时,固定设置在活动头7上表面且与处理器集成12电性连接的探测头9对张力筋腱表面进行扫描,扫描结果在处理器集成12内部进行处理后,处理器集成12将结果发送给操控台,使得工作者能够较早的发现张力筋腱的裂纹,进而对其进行更换,能够大大的减小因张力筋腱疲劳断裂引起的安全事故。
23.以上仅为本实用新型的优选实施例,并不限制本实用新型,任何对前述各实施例所记载的技术方案进行修改,对其中部分技术特征进行等同替换,所作的任何修改、等同替换、改进,均属于在本实用新型的保护范围。


技术特征:
1.张力腿筋腱裂纹快速检测装置,包括滑杆一(1)、滑杆一(1)一端固定设置的把手(5)、把手(5)一侧固定设置的弧形板(6)以及弧形板(6)远离把手(5)一侧固定安装的处理器集成(12),其特征在于:所述滑杆一(1)一侧滑动连接有滑杆二(2),所述滑杆二(2)一端固定设置有挡块二(4),所述滑杆二(2)远离挡块二(4)的一端与把手(5)固定设置,所述滑杆一(1)远离把手(5)的一端固定设置有挡块一(3),所述弧形板(6)内侧设置有用于在张力筋腱移动的爬行机构。2.根据权利要求1所述的张力腿筋腱裂纹快速检测装置,其特征在于:所述爬行机构包括活动头(7)和滚子(8),所述活动头(7)转动连接在弧形板(6)内壁,所述滚子(8)转动连接在活动头(7)内部。3.根据权利要求2所述的张力腿筋腱裂纹快速检测装置,其特征在于:所述滚子(8)上边面固定安装有探测头(9),所述探测头(9)与处理器集成(12)电性连接。4.根据权利要求1所述的张力腿筋腱裂纹快速检测装置,其特征在于:所述滑杆一(1)外部套接有弹簧(10),所述弹簧(10)一端与挡块一(3)相贴合,所述弹簧(10)另一端与挡块二(4)相贴合。5.根据权利要求1所述的张力腿筋腱裂纹快速检测装置,其特征在于:所述爬行机构环绕设置在弧形板(6)内侧。6.根据权利要求2所述的张力腿筋腱裂纹快速检测装置,其特征在于:其中一个所述活动头(7)一侧固定安装有电机(11),且电机(11)的输出端与滚子(8)固定安装,所述电机(11)与处理器集成(12)电性连接。

技术总结
本实用新型公开了张力腿筋腱裂纹快速检测装置,涉及张力腿平台技术领域。本实用新型包括滑杆一,滑杆一一侧滑动连接有滑杆二,滑杆二远离挡块二的一端与把手固定设置,弧形板内侧设置有用于在张力筋腱移动的爬行机构。本实用新型通过设置套接在滑杆一外侧的弹簧,使滑动连接的滑杆一与滑杆二相互收缩,进而使得对称分布的弧形板相互靠近,使得滚子能够紧密贴合在张力筋腱外侧,在电机的驱动下,使得整个装置在张力筋腱上爬行,进而使得固定安装在活动头上部的探测头对正在使用的张力筋腱进行快速的裂纹检测,使得工作者能够较早的发现张力筋腱的裂纹,进而对其进行更换,能够大大的减小因张力筋腱疲劳断裂引起的安全事故。的减小因张力筋腱疲劳断裂引起的安全事故。的减小因张力筋腱疲劳断裂引起的安全事故。


技术研发人员:陆文强 赵云静 徐英男 张大刚
受保护的技术使用者:青岛迪玛尔海洋工程有限公司
技术研发日:2023.06.30
技术公布日:2023/10/27
