1.本实用新型涉及变压器油色谱在线监测机柜技术领域，具体为一种具有便于定位安装功能的变压器油色谱在线监测设备。


背景技术：

2.色谱在线监测系统，可以对变压器等油浸电力设备进行在线监测，可以在线及时准确检测出绝缘油中溶解的各种故障特征气体浓度及变化趋势。油色谱在线监测系统能够快速准确的进行油色谱分析，实现完全在线监测油浸式电力设备的运行信息，变压器油色谱在线监测系统在对变电站变压器监测时，需要安装在变压器的旁边。现有技术中，在安装油色谱在线监测系统的外部防护箱时，多为直接使用螺栓和螺母在指定的混凝土安装台上进行安装，安装时需要借助其他辅助的工具，导致会浪费大量的时间，较为费时费力。


技术实现要素：

3.本实用新型的目的在于提供一种具有便于定位安装功能的变压器油色谱在线监测设备，采用本装置进行工作，从而解决了上述背景中在安装油色谱在线监测系统的外部防护箱时，多为直接使用螺栓和螺母在指定的混凝土安装台上进行安装，安装时需要借助其他辅助的工具，导致会浪费大量的时间，较为费时费力的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种具有便于定位安装功能的变压器油色谱在线监测设备，包括变压器油色谱在线监测机柜，变压器油色谱在线监测机柜的底端设置有定位安装组件，变压器油色谱在线监测机柜的两侧设置有降温组件；
5.所述定位安装组件包括设置在变压器油色谱在线监测机柜底端的放置机构，放置机构的两侧设置有限制机构，放置机构的设置对变压器油色谱在线监测机柜起到放置的作用，限制机构的设置对变压器油色谱在线监测机柜起到放置固定的作用。
6.优选的，所述变压器油色谱在线监测机柜的两侧开设有散热网，散热网的下端一侧开设有定位插槽。
7.优选的，所述放置机构包括卡合设置在变压器油色谱在线监测机柜下表面的放置底座，放置底座的上表面开设有放置槽，限制机构包括设置在放置底座两侧的中空杆，中空杆设置有两组。
8.优选的，所述中空杆的侧面开设有开口槽，中空杆的内部滑动设置有滑动柱，滑动柱的一端设置有挤压弹簧，挤压弹簧的一端与中空杆的内壁一端相连接，两组滑动柱之间设置有连接杆。
9.优选的，所述连接杆与开口槽滑动连接，连接杆的侧面设置有定位插块，连接杆通过定位插块与放置底座的侧面活动卡合连接，挤压弹簧的内部贯穿设置有活动拉杆，活动拉杆的一端活动贯穿中空杆与滑动柱的一端相连接。
10.优选的，所述降温组件包括设置在变压器油色谱在线监测机柜两侧的遮挡机构，遮挡机构的一侧设置有喷洒机构，遮挡机构包括设置在变压器油色谱在线监测机柜两侧的
侧杆，侧杆设置有两组，两组侧杆之间设置有连接挡板。
11.优选的，所述侧杆的上表面设置有支撑杆，支撑杆的一端设置有遮阳板，遮阳板的下表面设置有温度传感器，喷洒机构包括设置在变压器油色谱在线监测机柜外表面的接料槽板，接料槽板的上表面卡合设置有过滤网。
12.优选的，所述接料槽板的下表面螺纹连接有蓄水桶，蓄水桶的下表面贯穿卡合设置有水泵，水泵的一端设置有供水管，供水管的一端设置有雾化喷头。
13.与现有技术相比，本实用新型的有益效果如下：
14.1.本实用新型提出的一种具有便于定位安装功能的变压器油色谱在线监测设备，通过变压器油色谱在线监测机柜、放置机构和限制机构的设置，实现了通过将放置底座预埋在混凝土地面中，通过拉动活动拉杆带动滑动柱挤压挤压弹簧，再通过将变压器油色谱在线监测机柜摆放在放置槽内部，放置完毕后，通过松动活动拉杆，使得连接杆外表面的定位插块受到挤压弹簧的自身弹性挤压，进而使得定位插块透过放置底座两侧并插合在定位插槽的内部，从而对变压器油色谱在线监测机柜起到固定放置的作用，保证该变压器油色谱在线监测系统在变压器旁边安装使用时更加快捷，提高安装效率。
附图说明

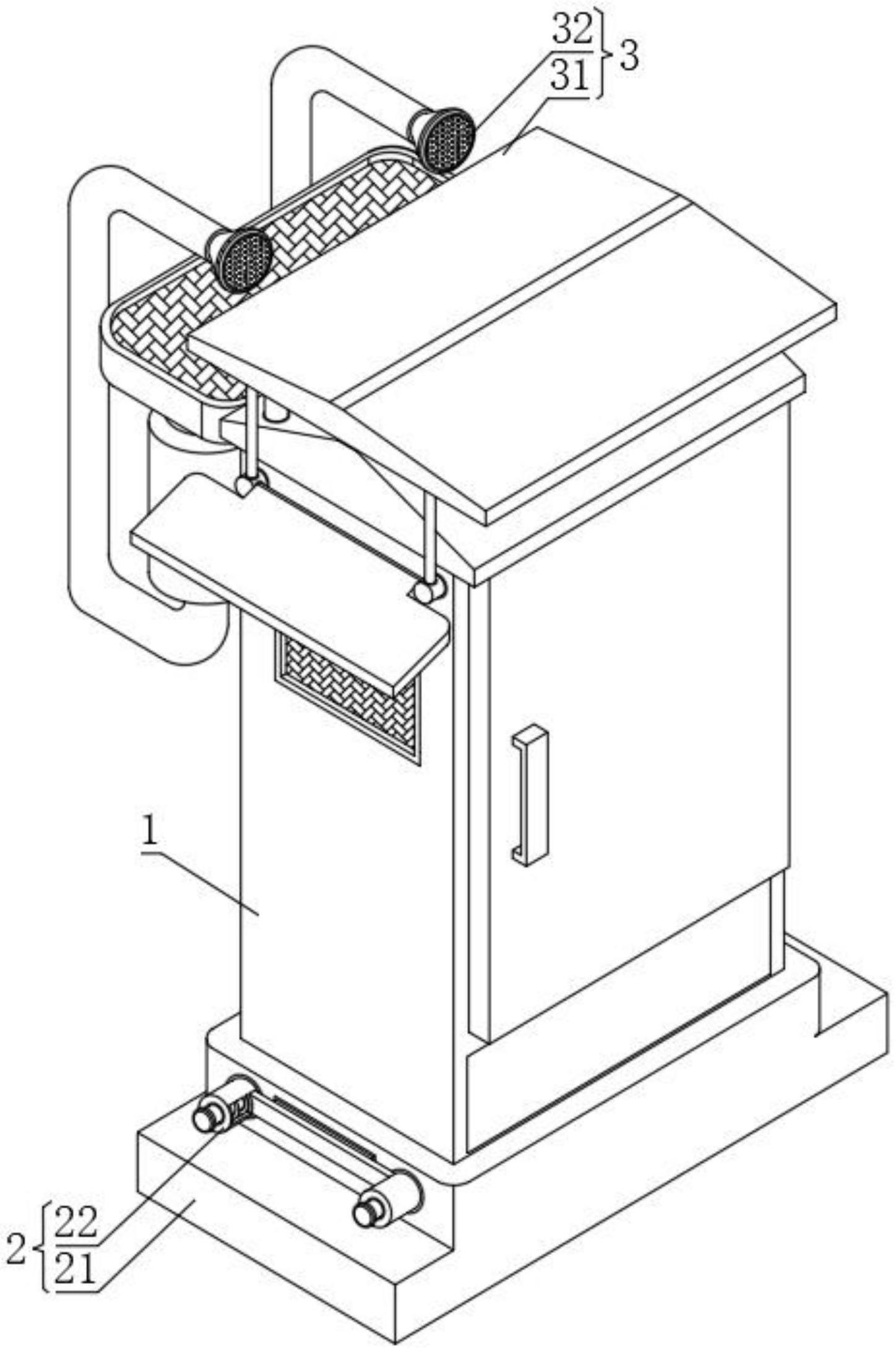

15.图1为本实用新型的整体结构示意图；
16.图2为本实用新型的变压器油色谱在线监测机柜结构图；
17.图3为本实用新型的定位安装组件结构图；
18.图4为本实用新型的降温组件结构图。
19.图中：1、变压器油色谱在线监测机柜；11、散热网；12、定位插槽；2、定位安装组件；21、放置机构；211、放置底座；2111、放置槽；22、限制机构；221、中空杆；2211、开口槽；2212、滑动柱；2213、挤压弹簧；222、连接杆；2221、定位插块；223、活动拉杆；3、降温组件；31、遮挡机构；311、侧杆；3111、连接挡板；3112、支撑杆；3113、遮阳板；3114、温度传感器；32、喷洒机构；321、接料槽板；3211、过滤网；3212、蓄水桶；3213、水泵；322、供水管；3221、雾化喷头。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.为进一步了解本实用新型的内容，结合附图对本实用新型作详细描述。
22.结合图1，本实用新型的一种具有便于定位安装功能的变压器油色谱在线监测设备，包括变压器油色谱在线监测机柜1，变压器油色谱在线监测机柜1的底端设置有定位安装组件2，变压器油色谱在线监测机柜1的两侧设置有降温组件3。
23.下面结合实施例对本实用新型作进一步的描述。
24.实施例一：
25.请参阅图2-3，一种具有便于定位安装功能的变压器油色谱在线监测设备，定位安装组件2包括设置在变压器油色谱在线监测机柜1底端的放置机构21，放置机构21的两侧设
置有限制机构22，放置机构21的设置对变压器油色谱在线监测机柜1起到放置的作用，限制机构22的设置对变压器油色谱在线监测机柜1起到放置固定的作用，放置机构21包括卡合设置在变压器油色谱在线监测机柜1下表面的放置底座211，放置底座211的上表面开设有放置槽2111，限制机构22包括设置在放置底座211两侧的中空杆221，中空杆221设置有两组，中空杆221的侧面开设有开口槽2211，中空杆221的内部滑动设置有滑动柱2212，滑动柱2212的一端设置有挤压弹簧2213，挤压弹簧2213的一端与中空杆221的内壁一端相连接，两组滑动柱2212之间设置有连接杆222，连接杆222与开口槽2211滑动连接，连接杆222的侧面设置有定位插块2221，连接杆222通过定位插块2221与放置底座211的侧面活动卡合连接，挤压弹簧2213的内部贯穿设置有活动拉杆223，活动拉杆223的一端活动贯穿中空杆221与滑动柱2212的一端相连接，使用时，通过将放置底座211预埋在混凝土地面中，通过拉动活动拉杆223带动滑动柱2212挤压挤压弹簧2213，再通过将变压器油色谱在线监测机柜1摆放在放置槽2111内部，放置完毕后，通过松动活动拉杆223，使得连接杆222外表面的定位插块2221受到挤压弹簧2213的自身弹性挤压，进而使得定位插块2221透过放置底座211两侧并插合在定位插槽12的内部，从而对变压器油色谱在线监测机柜1起到固定放置的作用，保证该变压器油色谱在线监测系统在变压器旁边安装使用时更加快捷，提高安装效率。
26.实施例二：
27.请参阅图1和图4，一种具有便于定位安装功能的变压器油色谱在线监测设备，变压器油色谱在线监测机柜1的两侧开设有散热网11，散热网11的下端一侧开设有定位插槽12，降温组件3包括设置在变压器油色谱在线监测机柜1两侧的遮挡机构31，遮挡机构31的一侧设置有喷洒机构32，遮挡机构31包括设置在变压器油色谱在线监测机柜1两侧的侧杆311，侧杆311设置有两组，两组侧杆311之间设置有连接挡板3111，侧杆311的上表面设置有支撑杆3112，支撑杆3112的一端设置有遮阳板3113，遮阳板3113的下表面设置有温度传感器3114，喷洒机构32包括设置在变压器油色谱在线监测机柜1外表面的接料槽板321，接料槽板321的上表面卡合设置有过滤网3211，接料槽板321的下表面螺纹连接有蓄水桶3212，蓄水桶3212的下表面贯穿卡合设置有水泵3213，水泵3213的一端设置有供水管322，供水管322的一端设置有雾化喷头3221，使用时，通常将变压器油色谱在线监测机柜1安装在变电站室外，长时间使用阳光照射使得变压器油色谱在线监测机柜1的顶端热量较高，进而使得变压器油色谱在线监测机柜1内部温度较高，通过设置遮阳板3113对在线监测机柜顶部的阳光进行遮挡，以及通过温度传感器3114可对遮阳板3113表面的温度进行监测，当温度过高时，通过温度传感器3114发送信号给水泵3213，通过水泵3213抽取接料槽板321收集的存储在蓄水桶3212内部的雨水，从而通过雾化喷头3221对遮阳板3113的表面进行降温，进而保证变压器油色谱在线监测机柜1内部器件的正常使用。
28.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
29.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，
可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
