1.本实用新型涉及电能表拆装技术领域，特别涉及一种可快速拆装式电能表。


背景技术：

2.电能表是用来测量电能的仪表，又称电度表、火表、千瓦小时表，指测量各种电学量的仪表；电能表一般都是通过螺丝安装在电表箱中进行使用的，但是由于固定电能表所使用的螺丝长期暴露在外侧，导致螺丝表面容易出现锈蚀的状况，而锈蚀过后的螺丝拆卸起来颇为不便，这就导致电能表在出现故障时不方便快速的拆卸维修，影响使用。为此，我们提出一种可快速拆装式电能表。


技术实现要素：

3.本实用新型的主要目的在于提供一种可快速拆装式电能表，通过支架、电能表、卡块和卡槽的设计，方便把支架安装在电能表所使用的电表箱中，然后电能表通过卡块与卡槽相卡接的方式把电能表安装在支架上，使得电能表能够快速的安装，同时在电能表出现故障时，方便快速拆卸并对其进行维修或者更换，可以有效解决背景技术中的问题。
4.为实现上述目的，本实用新型采取的技术方案为：
5.一种可快速拆装式电能表，包括支架，所述支架顶端表面开设有可用于连接的卡槽，且卡槽有两组，所述卡槽内卡接有可用于支撑的卡块，且卡块远离卡槽的一面一体构造有可用于电能量测的表体，两组所述卡块相对的一面均开设有可用于固定的插孔；
6.所述支架内侧开设有与卡槽相连通的滑孔，且滑孔有两组，所述滑孔内侧滑动安装有与插孔相插接的插块，且插块位于滑孔内侧的一端一体构造有可用于支撑的斜块，两组所述滑孔之间开设有可用于调控的滑槽，且滑槽内滑动安装有与斜块相切合连接的滑块。
7.进一步地，所述滑槽内侧转动安装有与滑块相螺合连接的螺杆；滑槽内的螺杆方便与滑块之间相互螺合连接，从而方便对滑槽内滑块的位置进行操控。
8.进一步地，所述滑孔内侧装配有可用于推动斜块位移的弹簧；弹簧方便反推滑孔内侧的斜块，在斜块没有受到推力作用的情况下，方便推动斜块，使得斜块在滑孔内部滑动，并带动从滑孔中伸入滑槽内的插块回缩入滑孔中，方便对卡槽内的卡块进行拆卸。
9.进一步地，所述支架外周一侧壁表面转动安装有可用于调动螺杆旋转的旋钮；旋钮方便旋转，从而方便对滑槽中螺杆的旋转进行操控。
10.进一步地，所述支架顶端表面粘接有可用于防护的胶垫；胶垫具有一定的弹性和防滑性能，使得表体能够更加稳定的安装在支架表面。
11.与现有技术相比，本实用新型具有如下有益效果：
12.1、本申请技术方案通过支架、电能表、卡块和卡槽的设计，方便把支架安装在电能表所使用的电表箱中，然后电能表通过卡块与卡槽相卡接的方式把电能表安装在支架上，使得电能表能够快速的安装，同时在电能表出现故障时，方便快速拆卸并对其进行维修或
者更换。
13.2、本申请技术方案通过插孔、滑孔、插块、斜块、滑槽和滑块的设计，方便对卡槽内的卡块进行限位，使得卡块不会自动从卡槽内出现脱离的状况，从而提高电能表安装后的稳定性，同时也方便对其进行拆装。
附图说明

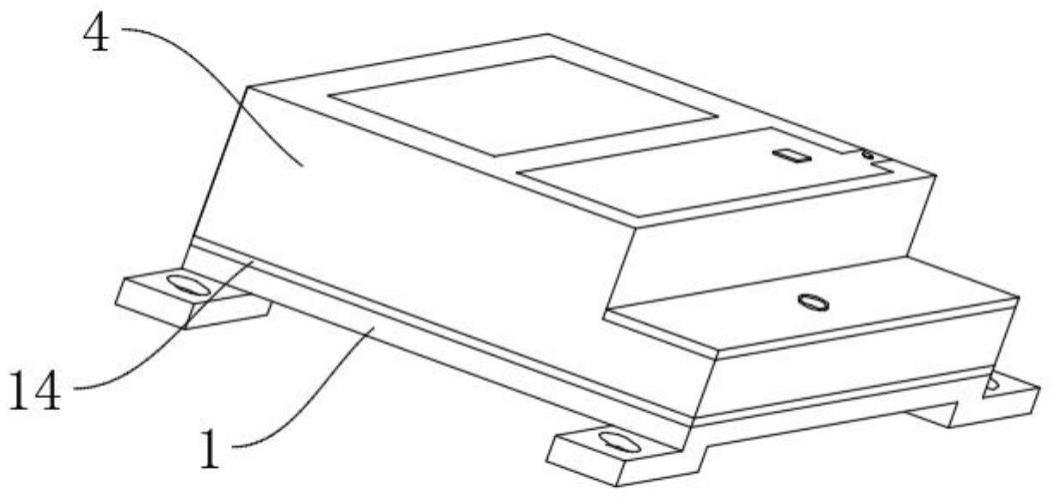

14.图1为本实用新型一种可快速拆装式电能表的整体结构示意图。
15.图2为本实用新型一种可快速拆装式电能表的整体结构爆炸图。
16.图3为本实用新型一种可快速拆装式电能表的支架内侧结构平面示意图。
17.图中：1、支架；2、卡槽；3、卡块；4、表体；5、插孔；6、滑孔；7、插块；8、斜块；9、弹簧；10、滑槽；11、滑块；12、螺杆；13、旋钮；14、胶垫。
具体实施方式
18.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
19.如图1-3所示，一种可快速拆装式电能表，包括支架1，支架1顶端表面开设有可用于连接的卡槽2，且卡槽2有两组，卡槽2内卡接有可用于支撑的卡块3，且卡块3远离卡槽2的一面一体构造有可用于电能量测的表体4，两组卡块3相对的一面均开设有可用于固定的插孔5；支架1内侧开设有与卡槽2相连通的滑孔6，且滑孔6有两组，滑孔6内侧滑动安装有与插孔5相插接的插块7，且插块7位于滑孔6内侧的一端一体构造有可用于支撑的斜块8，两组滑孔6之间开设有可用于调控的滑槽10，且滑槽10内滑动安装有与斜块8相切合连接的滑块11；滑槽10内侧转动安装有与滑块11相螺合连接的螺杆12；滑槽10内的螺杆12方便与滑块11之间相互螺合连接，从而方便对滑槽10内滑块11的位置进行操控；滑孔6内侧装配有可用于推动斜块8位移的弹簧9；弹簧9方便反推滑孔6内侧的斜块8，在斜块8没有受到推力作用的情况下，方便推动斜块8，使得斜块8在滑孔6内部滑动，并带动从滑孔6中伸入滑槽10内的插块7回缩入滑孔6中，方便对卡槽2内的卡块3进行拆卸；支架1外周一侧壁表面转动安装有可用于调动螺杆12旋转的旋钮13；旋钮13方便旋转，从而方便对滑槽10中螺杆12的旋转进行操控；支架1顶端表面粘接有可用于防护的胶垫14；胶垫14具有一定的弹性和防滑性能，使得表体4能够更加稳定的安装在支架1表面。
20.需要说明的是，本实用新型为一种可快速拆装式电能表，在需要对电能表进行安装时，首先使用螺丝把支架1安装进电表箱中，随后电能表底端表面的两组卡块3方便与支架1表面的两组卡槽2相互卡接，从而即可把电能表安装在支架1表面，同时方便旋转支架1外周的旋钮13，使得旋钮13带动支架1内侧滑槽10中的螺杆12进行旋转，螺杆12旋转着与滑槽10中的滑块11相互螺合，使得滑块11在滑槽10中随着螺合的推力作用下进行滑动位移，同时滑块11位移时滑块11外表面上的斜面方便与斜块8上的斜面相互切合，使得两组滑孔6中的两组斜块8均在滑块11的切合作用力下在滑孔6中滑动位移，随后斜块8方便带动插块7进行滑动位移，并使得滑块11的一端伸出滑孔6并进入卡槽2中，随后滑块11进入卡槽2中的一端方便与卡块3外表面上的插孔5之间相互插接，从而方便对卡槽2内卡接的卡块3进行固定，使得卡块3能够带动电能表稳定的安装在支架1外表面上，当电能表出现故障时，工作人
员只需旋转支架1外侧的旋转，使得支架1内侧的螺杆12旋转并与滑槽10中的滑块11相互螺合，使得滑块11在螺合的作用力下与斜块8之间相互分离，且斜块8没有切合的推力作用的状况下，滑孔6中的弹簧9方便推动斜块8，使得斜块8能够在滑槽10中位移，并带动插块7回缩入滑孔6中，同时插块7伸入卡槽2内的一端会与插孔5之间相互分离并回缩入滑孔6中，随后即可用力拔取表体4，表体4会带动卡块3从卡槽2内移出，从而方便对电能表进行拆卸，并可以对其进行维修或者更换反向操作方便对其进行安装。
21.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
