1.本公开涉及电子产品测试技术领域，尤其涉及一种测试装置及测试系统。


背景技术：

2.在电子设备的制造过程中，例如手机的制造过程中，需要对样机的散热性能等进行测试。
3.一般的，在对样机进行测试的过程中，先在样机的发热点位置贴装热偶线，然后将样机放置于恒温箱的内腔中，使样机的整个正面或整个背面与内腔的底壁接触，待一定时间后，打开恒温箱的箱门，用热成像仪在恒温箱内对样机的表面温度或背面温度进行拍照记录。
4.然而，上述的这种测试方式中，样机与恒温箱内壁接触的面积较大，会使得样机的散热受阻，从而导致对样机的测试结果准确度较小。


技术实现要素：

5.为了解决上述技术问题或者至少部分地解决上述技术问题，本公开提供了一种测试装置及测试系统。
6.一方面，本公开提供一种测试装置，包括恒温箱和支架，支架位于恒温箱的内腔中，支架包括支架本体和夹持组件；支架本体支撑于内腔的底壁，夹持组件设置于支架本体的远离恒温箱底壁的一端，且夹持组件与支架本体之间形成一用于容纳电子设备的容置空间，且夹持组件上具有供电子设备进入容置空间的敞口；夹持组件用于夹持电子设备的部分边缘位置，以使电子设备悬空设置在容置空间内。
7.可选的，夹持组件包括两个间隔设置的夹持块，两个夹持块之间形成敞口，每一个夹持块均连接于支架本体；每一个夹持块均具有夹持槽，且两个夹持块的夹持槽的槽口相对设置，电子设备的部分边缘伸入至夹持槽内，以使电子设备被夹持于两个夹持槽之间。
8.可选的，夹持槽具有两个开口，两个开口沿夹持槽的延伸方向间隔分布。
9.可选的，夹持槽的槽宽方向与电子设备的厚度方向一致，且夹持槽的槽底位于电子设备在夹持槽槽底上的投影区域内。
10.可选的，恒温箱的侧壁上设有透明窗口。
11.可选的，支架本体包括支撑本体、连接架和设置在支撑本体与连接架之间的第二驱动件，支撑本体支撑于内腔的底壁；连接架位于支撑本体的远离恒温箱底壁的一侧，夹持组件设置在连接架上，且夹持组件与连接架之间形成容置空间；第二驱动件具有轴向与连接架连接的第二驱动轴，第二驱动件用于驱动连接架和夹持组件同步转动。
12.可选的，连接架包括两个架体，两个架体通过弹性件连接；两个架体中的任一者与支撑本体连接。
13.可选的，支撑本体包括支撑座、伸缩杆和设置在支撑座与伸缩杆之间的伸缩驱动结构，支撑座支撑于内腔的底壁；伸缩杆的靠近恒温箱底壁的一端与支撑座滑动配合，伸缩
杆的远离恒温箱底壁的一端与连接架连接；伸缩驱动结构用于驱动伸缩杆相对于支撑座移动，以带动连接架和夹持组件同步移动。
14.可选的，伸缩驱动结构包括第三驱动件、齿轮和齿条；第三驱动件设置在支撑座上，第三驱动件具有轴向与第二驱动轴的轴向垂直的第三驱动轴，齿轮套设在第三驱动轴上；齿条设置在伸缩杆上，且齿条与齿轮啮合连接；第三驱动件用于驱动齿轮转动，以带动齿条和伸缩杆在竖直方向上同步移动。
15.另一方面，本公开还提供一种测试系统，包括热成像仪和上述的测试装置。
16.本公开实施例提供的技术方案与现有技术相比具有如下优点：
17.本实施例提供的测试装置及测试系统中，测试装置包括恒温箱和支架，支架包括支架本体和夹持组件，支架本体支撑于恒温箱内腔的底壁，夹持组件设置于支架本体的远离内腔底壁的一侧，夹持组件用于夹持电子设备的部分边缘位置，以使电子设备悬空设置在夹持组件与支架本体之间形成的容置空间内。因此，本实施例提供的测试装置中，在对电子设备的散热性能进行测试时，只需电子设备的边缘位置与支架接触，然而现有技术中，需要电子设备的正面或背面完全与恒温箱内腔的底壁接触，从而，本实施例提供的测试装置中使得电子设备与其他结构之间的接触面积较小，能够在一定程度上避免电子设备的散热受阻，则使得本实施例提供的测试装置对电子设备的散热性能的测试结果较为准确。
附图说明
18.此处的附图被并入说明书中并构成本说明书的一部分，示出了符合本公开的实施例，并与说明书一起用于解释本公开的原理。
19.为了更清楚地说明本公开实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，对于本领域普通技术人员而言，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。
20.图1为本公开实施例提供的测试装置的使用状态图；
21.图2a为本公开实施例提供的测试装置中的支架的立体结构示意图；
22.图2b为图2a沿a方向的平面结构示意图；
23.图3为本公开实施例提供的测试装置的一局部结构的立体结构示意图；
24.图4为本公开实施例提供的测试装置中的两个架体之间的连接结构示意图；
25.图5a为本公开实施例提供的测试装置的又一局部结构的立体结构示意图；
26.图5b为图5a中b处的局部结构放大示意图。
27.其中，
28.1、恒温箱；2、支架；3、第一驱动件；4、弹性件；5、第二驱动件；6、第三驱动件；7、齿轮；8、齿条；
29.10、测试装置；11、箱体；12、盖体；13、透明窗口；14、内腔；21、支架本体；22、容置空间；23、夹持块；61、第三驱动轴；20、电子设备；
30.211、支撑本体；212、连接架；231、夹持槽；
31.2111、支撑座；2112、伸缩杆；2113、底座；2114、固定筒；2115、固定块；2116、避让口；2121、支撑臂；2122、连接臂；2123、单臂段；2124、导向筒；2125、套筒。
具体实施方式
32.为了能够更清楚地理解本公开的上述目的、特征和优点，下面将对本公开的方案进行进一步描述。需要说明的是，在不冲突的情况下，本公开的实施例及实施例中的特征可以相互组合。
33.在电子设备的制造过程中，例如是手机的制造过程中，需要对样机的散热性能等进行测试。一般的，在对样机进行测试的过程中，先在样机的发热点位置贴装热偶线，然后将样机放置于恒温箱的内腔中，使样机的整个正面或整个背面与内腔的底壁接触，待一定时间后，打开恒温箱的箱门，用热成像仪在恒温箱内对样机的表面温度或背面温度进行拍照记录。然而，上述的这种测试方式中，由于样机与恒温箱内壁接触的面积较大，会使得样机的散热受阻，从而导致对样机的测试结果准确度较小。
34.由此，本公开实施例提供一种测试装置，包括恒温箱和支架，支架位于恒温箱的内腔中，支架包括支架本体和夹持组件；支架本体支撑于内腔的底壁，夹持组件设置于支架本体的远离恒温箱底壁的一端，且夹持组件与支架本体之间形成一用于容纳电子设备的容置空间，且夹持组件上具有供电子设备进入容置空间的敞口；夹持组件用于夹持电子设备的部分边缘位置，以使电子设备悬空设置在容置空间内。从而与现有测试过程中需要使电子设备的正面或背面与内腔的底壁接触的方式相比，本实施例提供的测试装置中，只需要夹持组件对电子设备的边缘夹持即可，则使得电子设备与其他结构之间的接触面积较小，从而能够保证电子设备在测试过程中有效散热，则使得电子设备的测试结果准确度较高。
35.需要说明的是，在本实施例中，夹持组件可夹持的电子设备包括但不限于是手机、平板，在此，对电子设备的类型不作限制。
36.以下将结合附图和具体实施方式对本公开实施例进行详细介绍。

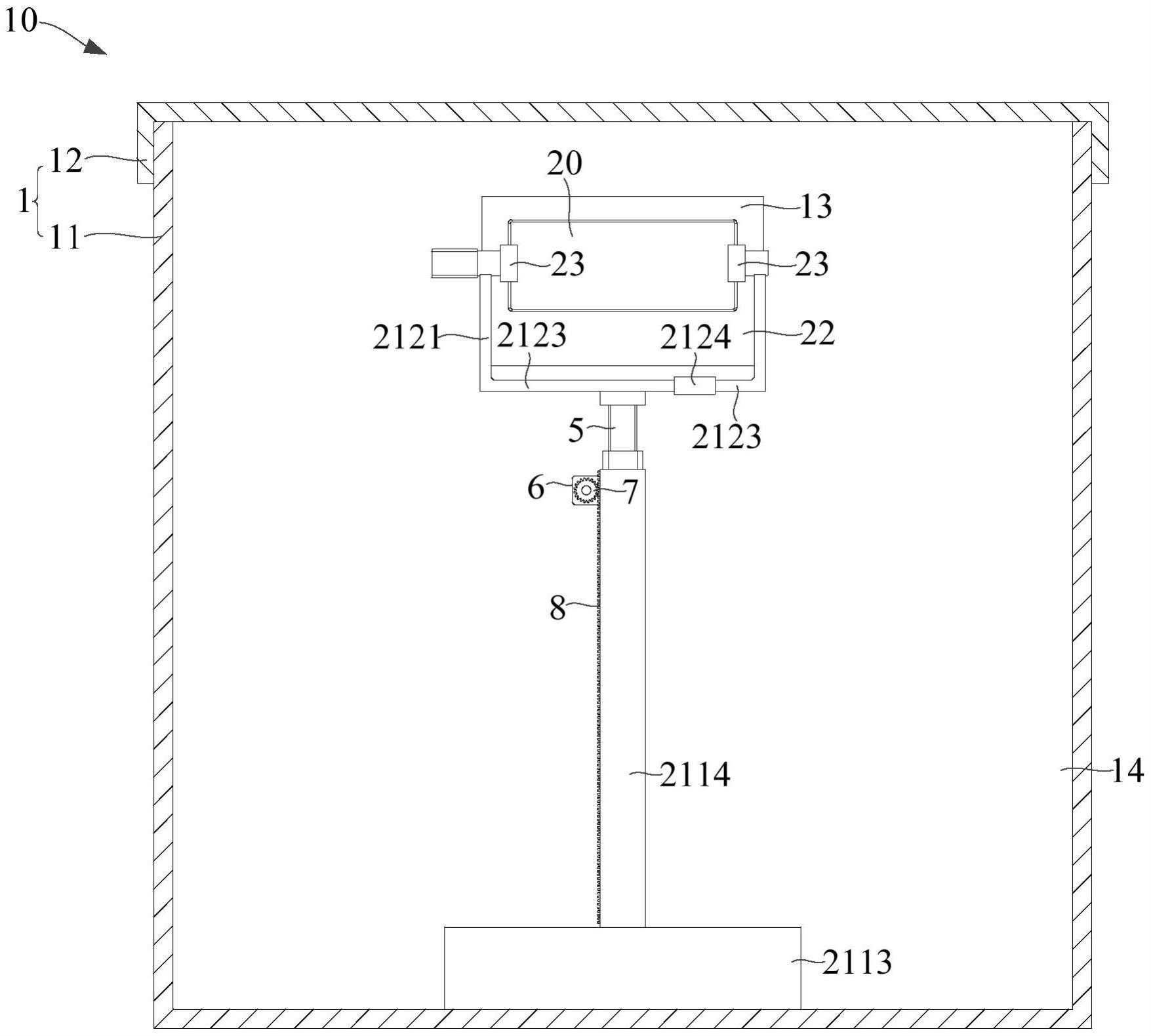

37.图1为本公开实施例提供的测试装置的使用状态图，图2a为本公开实施例提供的测试装置中的支架的立体结构示意图，图2b为图2a沿a方向的平面结构示意图。如图1至图2b所示，本实施例提供一种测试装置10，包括恒温箱1和支架2，支架2位于恒温箱1的内腔14中，支架2包括支架本体21和夹持组件；支架本体21支撑于内腔14的底壁，夹持组件设置于支架本体21的远离恒温箱1底壁的一端，且夹持组件与支架本体21之间形成一用于容纳电子设备20的容置空间22，且夹持组件上具有供电子设备20进入容置空间22的敞口；夹持组件用于夹持电子设备20的部分边缘位置，以使电子设备20悬空设置在容置空间22内。本实施例提供的测试装置10，在对电子设备20的散热性能进行测试时，只需要使夹持组件对电子设备20的边缘位置进行夹持即可，与现有技术相比，本实施例提供的测试装置10在使用过程中，与电子设备20接触的面积较小，因此，能够使电子设备20进行有效散热，以使得本实施例提供的测试装置10对电子设备20测试出的结果的准确性较高。
38.在本实施例的具体的实施方式中，恒温箱1可以包括箱体11和盖体12，盖体12可拆卸地连接于箱体11，箱体11和盖体12之间形成内腔14，打开盖体12，支架2能够放置于内腔14内，关闭盖体12，形成恒温箱1。在此，对恒温箱1的结构不作限制。
39.在一些可选的实施方式中，夹持组件包括两个间隔设置的夹持块23，两个夹持块23之间形成敞口，每一个夹持块23均连接于支架本体21；每一个夹持块23均具有夹持槽231，且两个夹持块23的夹持槽231的槽口相对设置，电子设备20的部分边缘伸入至夹持槽231内，以使电子设备20被夹持于两个夹持槽231之间。
40.在本实施例的具体的实施方式中，两个夹持块23的分布方向与电子设备20的长度方向一致；在一些其他的实施方式中，两个夹持块23的分布方向也可以与电子设备20的宽度方向一致。在此，对两个夹持块23的分布方向不作限制。
41.而为了进一步减小电子设备20与夹持块23之间的接触面积，在一些可选的实施方式中，夹持槽231具有两个开口，两个开口沿夹持槽的延伸方向间隔分布。这样，在夹持槽231延伸方向的两端则不会对电子设备20进行阻挡，以使电子设备20有效散热。
42.为了避免电子设备尺寸较小的电子设备20与夹持块23脱离，在一些可选的实施方式中，夹持槽231的延伸方向与电子设备20的宽度方向一致，夹持槽231的宽度与电子设备20的厚度相等。即夹持槽231在宽度方向上的尺寸需要根据实际需要被夹持的电子设备20的厚度确定，这样，才能够防止电子设备20从夹持槽231内掉下。
43.在一些其他的实施方式中，也可以设置用于对夹持槽231的宽度尺寸进行调节的调节机构，调节机构可以驱动夹持槽231沿宽度方向的两个侧壁相互靠近或远离。在此，对调节结构不作具体限制。
44.更进一步地，为了减小电子设备20与夹持块23之间的接触面积，在一些可选的实施方式中，夹持槽231的槽宽方向与电子设备20的厚度方向一致，且夹持槽231的槽底位于电子设备20在夹持槽231槽底上的投影区域内。这样，则使得电子设备20与夹持块23之间的接触面积更小。
45.而为了不打开恒温箱1的箱门，就能够对电子设备20的表面温度进行拍摄记录，在一些可选的实施方式中，恒温箱1的侧壁上设有透明窗口13。对电子设备20的表面温度进行拍摄记录的仪器，例如是热成像仪能够通过透明窗口13对电子设备20的表面温度进行拍摄。
46.在本实施例的具体的实施方式中，透明窗口13设置在箱体11的侧壁上，且透明窗口13与电子设备的正面或背面相对。在此，对透明窗口13的设置位置不作限制。
47.需要说明的是，上述的透明窗口13可以通过在箱体11的侧壁上开孔，然后在开设的孔内安装透明玻璃或透明塑料即可。对透明窗口13的形成方式不作限制。
48.在对电子设备10的散热性能进行测试的过程中，需要对电子设备20的位置进行调整，现有技术中通常是通过打开恒温箱的箱门对电子设备20的位置进行调整，但是，这样会使得电子设备20散发的热量散除到外界，因此，需要设置相应的结构在不打开恒温箱1时，即可对电子设备20的位置进行调整。
49.在本实施例的具体的实施方式中，测试装置10还包括设置在支架本体21与夹持组件之间的第一驱动件3，第一驱动件3具有轴向与水平方向一致的第一驱动轴(图中未示出)，第一驱动轴与夹持组件连接，以使第一驱动件3驱动夹持组件在竖直方向上转动。其中，第一驱动件3可以是电机，电机的电机轴与两个夹持块23中的任一个夹持块23连接，以在电机工作时，带动两个夹持块23和电子设备20同步在竖直方向上转动。
50.在本实施例的具体的实施方式中，支架本体21包括支撑本体211和连接架212，支撑本体211支撑于内腔14的底壁；连接架212位于支撑本体211的远离恒温箱1底壁的一侧，夹持组件设置在连接架212上，且夹持组件与连接架212之间形成容置空间22。
51.进一步地，在本实施例中，连接架212包括两个支撑臂2121和连接臂2122，两个支撑臂2121间隔设置，且两个支撑臂2121与两个夹持块23一一对应设置，连接臂2122连接于
两个支撑臂2121之间，第一驱动件3设置在一个支撑臂2121的顶端与一个夹持块23连接，另一个夹持块23转动连接于另一个支撑臂2121的顶端。
52.在本实施例中，支撑臂2121的顶端可以设置于夹持块23转动配合的套筒2125，套筒2125的轴向与第一驱动轴的轴向一致，其中，一个套筒2125与第一驱动轴转动配合，另一个套筒2125可通过一转轴与对应的夹持块23转动配合。在此，不作限制。
53.而为了使本实施例提供的测试装置10适用于不同尺寸的电子设备20，请参见图1至图4，其中，图3为本公开实施例提供的测试装置的一局部结构的立体结构示意图，图4为本公开实施例提供的测试装置中的两个架体之间的连接结构示意图。如图1至图4所示，在一些可选的实施方式中，连接架212包括两个通过弹性件4弹性连接的架体，两个架体中的任一者与支撑本体211连接；弹性件4的弹力方向与夹持组件对电子设备20产生的夹持力方向平行。
54.在本实施例的具体的实施方式中，连接臂2122包括两个单臂段2123，两个单臂段2123中的一者与支撑本体211连接，两个单臂段2123之间通过弹簧连接，两个单臂段2123中的另一者能够向靠近或远离两个单臂段2123中的一者的方向移动，两个单臂段2123与两个支撑臂2121一一对应设置，以使得一个单臂段2123和与其连接的支撑臂2121组成一个架体。
55.而在电子设备20的尺寸发生变化时，也就是说，如果弹簧发生伸长或缩短时，为了使运动的架体沿预设方向移动，在本实施例的具体的实施方式中，连接架212还包括导向筒2124，导向筒2124套设在连接臂2122外侧，具体的，导向筒2124的一端与和支撑本体211连接的单臂段2123固定连接，导向筒2124的另一端与另一个单臂段2123在弹簧的弹力方向上滑动配合，且弹簧位于导向筒2124内。这样，则能够提升可运动的架体在移动过程中的稳定性，以对电子设备20进行有效夹持。
56.为了使电子设备20能够进行更多的位置变换，在一些可选的实施方式中，本实施例提供的测试装置10还包括设置在支撑本体211与连接架212之间的第二驱动件5，第二驱动件5具有轴向与竖直方向一致的第二驱动轴(图中未示出)，第二驱动轴与连接架212连接，以使第二驱动件5驱动连接架212和夹持组件在水平方向上同步转动。这样，不仅使得本实施例提供的测试装置10在使用的过程中能够驱动电子设备20在竖直方向内转动，而且能够驱动电子设备20在水平方向内转动，从而能够使电子设备20变换更多的位置，以提升对电子设备20测试结果的准确性。
57.需要说明的是，上述的第二驱动件5可以是电机。在此，对第二驱动件5的类型不作限制。
58.更进一步地，为了使电子设备20在恒温箱1内的高度发生变化，因此，在本实施例中，还可以设置驱动电子设备20在恒温箱1内进行升降的结构。
59.在本实施例的具体的实施方式中，支撑本体211包括支撑座2111、伸缩杆2112和设置在支撑座2111与伸缩杆2112之间的伸缩驱动结构，支撑座2111支撑于内腔14的底壁；伸缩杆2112的靠近恒温箱1底壁的一端与支撑座2111在竖直方向上滑动配合，伸缩杆2112的远离恒温箱1底壁的一端与连接架212连接，具体的，伸缩杆2112的远离恒温箱1底壁的一端与第二驱动件5连接，第二驱动件5的远离伸缩杆2112的一端与一个单臂段2123连接；伸缩驱动结构用于驱动伸缩杆2112相对于支撑座2111在竖直方向上移动，以带动连接架212和
夹持组件同步升降，需要说明的是，连接架212和夹持组件同步升降的过程中，第二驱动件5也同步升降。
60.在本实施例中，支撑座2111包括支撑于恒温箱1底壁的底座2113和连接在底座2113顶端的固定筒2114，固定筒2114的轴向与竖直方向一致，伸缩杆2112的靠近恒温箱1底壁的一端与固定筒2114在竖直方向上滑动配合。
61.请参见图1至图5b，其中，图5a为本公开实施例提供的测试装置的又一局部结构的立体结构示意图，图5b为图5a中b处的局部结构放大示意图。如图1至图5b所示，为了使伸缩杆2112能够相对于固定筒2114在竖直方向上移动，在一些可选的实施方式中，伸缩驱动结构包括第三驱动件6、齿轮7和齿条8；第三驱动件6设置在支撑座2111上，具体设置在固定筒2114上，第三驱动件6具有轴向与第二驱动轴的轴向垂直的第三驱动轴61，齿轮7套设在第三驱动轴61上；齿条8设置在伸缩杆2112上，且齿条8与齿轮7啮合连接；第三驱动件6用于驱动齿轮7转动，以带动齿条8和伸缩杆2112在竖直方向上同步移动。
62.需要说明的是，上述的第三驱动件6可以是电机。在此，对第三驱动件的类型不作限制。
63.在本实施例的具体的实施方式中，固定筒2114的侧方设有固定块2115，第三驱动件6设置在固定块2115上。
64.而为了使齿条8设置在伸缩杆2112上，在本实施例中，固定筒2114的侧壁上开设有避让齿条8的避让口2116，避让口2116的顶端敞口。
65.本实施例提供的测试装置，包括恒温箱和支架，支架位于恒温箱的内腔中，支架包括支架本体和夹持组件；支架本体支撑于内腔的底壁，夹持组件设置于支架本体的远离恒温箱底壁的一端，且夹持组件与支架本体之间形成一用于容纳电子设备的容置空间，且夹持组件上具有供电子设备进入容置空间的敞口；夹持组件用于夹持电子设备的部分边缘位置，以使电子设备悬空设置在容置空间内。从而与现有测试过程中需要使电子设备的正面或背面与内腔的底壁接触的方式相比，本实施例提供的测试装置中，只需要夹持组件对电子设备的边缘夹持即可，则使得电子设备与其他结构之间的接触面积较小，从而能够保证电子设备在测试过程中有效散热，则使得电子设备的测试结果准确度较高。
66.本实施例还提供一种测试系统，包括热成像仪和上述实施方式中的测试装置10，其中，热成像仪能够通过透明窗口13对电子设备20的表面温度进行拍照记录，在此，对热成像仪不作详细介绍。
67.需要说明的是，测试装置10已在上述实施方式中详细介绍过，在此，不作赘述。
68.进一步地，本实施例提供的测试系统还应该包括其他能够使测试系统正常工作的模块或组件，在此，不作一一介绍。
69.本实施例提供的测试系统，包括热成像仪和测试装置，测试装置，包括恒温箱和支架，支架位于恒温箱的内腔中，支架包括支架本体和夹持组件；支架本体支撑于内腔的底壁，夹持组件设置于支架本体的远离恒温箱底壁的一端，且夹持组件与支架本体之间形成一用于容纳电子设备的容置空间，且夹持组件上具有供电子设备进入容置空间的敞口；夹持组件用于夹持电子设备的部分边缘位置，以使电子设备悬空设置在容置空间内。从而与现有测试过程中需要使电子设备的正面或背面与内腔的底壁接触的方式相比，本实施例中，只需要夹持组件对电子设备的边缘夹持即可，则使得电子设备与其他结构之间的接触
面积较小，从而能够保证电子设备在测试过程中有效散热，则使得电子设备的测试结果准确度较高。
70.需要说明的是，在本文中，诸如“第一”和“第二”等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
71.以上所述仅是本公开的具体实施方式，使本领域技术人员能够理解或实现本公开。对这些实施例的多种修改对本领域的技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本公开的精神或范围的情况下，在其它实施例中实现。因此，本公开将不会被限制于本文所述的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
