1.本技术涉及电器技术领域,例如涉及一种多功能贯流风扇及空调器。
背景技术:2.目前,贯流风机因其结构简单、产生的气流平直等特点,被广泛应用于家用电器和工业设备中。贯流风机通常由蜗壳、蜗舌和叶轮所构成,其叶轮为多叶式、长圆筒形,具有前向多翼形叶片。
3.相关技术中公开了一种空调用空气穿越屏障消杀净化装置,空调用空气穿越屏障消杀净化装置包括有前面板、后背板以及底部的导风板围成的通风腔体,所述通风腔体的上端口处以及上端外侧面处分别设置有过滤网,所述过滤网下方设置有呈换热器,所述换热器的下方转动安装有贯流风机,所述贯流风机的出风口处设置有手动摆叶,所述贯流风机中安装有用于消杀净化单元;所述的消杀净化单元为碳纤维材料的碳纤维束结构,所述的碳纤维束包括有一根纤维束一,所述纤维束一的一端安装有拉簧,所述拉簧连接在贯流风机一端盖内侧的芯轴上,所述纤维束一的另一端连接贯流风机另一端盖的内侧。
4.在实现本公开实施例的过程中,发现相关技术中至少存在如下问题:
5.相关技术中的贯流风机中的消毒杀菌效果较差,并且无法对空气进行加热。
6.需要说明的是,在上述背景技术部分公开的信息仅用于加强对本技术的背景的理解,因此可以包括不构成对本领域普通技术人员已知的现有技术的信息。
技术实现要素:7.为了对披露的实施例的一些方面有基本的理解,下面给出了简单的概括。所述概括不是泛泛评述,也不是要确定关键/重要组成元素或描绘这些实施例的保护范围,而是作为后面的详细说明的序言。
8.本公开实施例提供一种多功能贯流风扇及空调器,以解决相关技术中的贯流风机中的消毒杀菌效果较差且无法对空气进行加热的问题。
9.本技术第一个方面的实施例提供一种多功能贯流风扇,所述多功能贯流风扇包括:叶轮,限定出空腔;加热装置,设于所述空腔内且与所述叶轮连接;负离子发生装置,设于所述空腔内且与所述叶轮连接;其中,所述加热装置环绕所述负离子发生装置设置。
10.在一些可选实施例中,所述负离子发生装置包括:固定轴,设于所述空腔内且与所述叶轮的轴线重合,所述固定轴上沿所述叶轮的轴向间隔设有多个安装孔;多个发射极,多个所述发射极与多个所述安装孔一一对应设置。
11.在一些可选实施例中,多个所述发射极均贯穿所述固定轴设置,且相邻的所述发射极的朝向呈夹角设置。
12.在一些可选实施例中,所述加热装置沿所述叶轮的轴线方向延伸设置,所述加热装置的壁面上开设有风口,以使所述负离子发生装置产生的负离子从所述风口流出。
13.在一些可选实施例中,所述风口的数量为多个,多个风口沿所述叶轮的周向间隔
设置于所述加热装置的壁面。
14.在一些可选实施例中,所述风口沿所述叶轮的轴向延伸且沿垂直于延伸方向往复弯折设置。
15.在一些可选实施例中,所述多功能贯流风扇还包括:控制器,与所述加热装置和所述负离子发生装置均电连接,用于分别控制所述加热装置和所述负离子发生装置的工作。
16.在一些可选实施例中,所述叶轮包括第一端盖、第二端盖和多个叶片,所述多个叶片设于第一端盖和第二端盖之间且沿圆周方向间隔设置,其中,所述第一端盖、所述第二端盖和所述多个叶片共同围合出所述空腔。
17.在一些可选实施例中,所述叶轮还包括多个叶轮环,多个所述叶轮环沿所述第一端盖朝向所述第二端盖的方向间隔设置,且与所述多个叶片均相连接,用于加强所述叶轮的结构强度。
18.本技术第二个方面的实施例提供一种空调器,所述空调器包括如上述可选实施例中任一项的多功能贯流风扇。
19.本公开实施例提供的多功能贯流风扇和空调器,可以实现以下技术效果:
20.采用本公开实施例提供的多功能贯流风扇,通过将负离子发生装置安装于叶轮内部的空腔内,负离子发生装置可以产生大量的负离子,使叶轮内部的空腔充满负离子,能够有效地杀灭叶轮空腔内的细菌和病毒,并且在叶轮转动时,负离子能够随着空气流动至叶轮外部,负离子与外界空气中的氧气结合,产生大量的负氧离子,可以提升空气的清新度。通过将加热装置设于空腔内,可以使贯流风扇具备加热功能,当加热装置开启时,可以加热叶轮内流经加热装置的空气,可以使贯流风扇吹出热风。通过将加热装置环绕负离子发生装置设置,可以使加热装置加热负离子周围的空气,提升空气中负离子的弥散性,进而提升负离子的杀菌效果。
21.以上的总体描述和下文中的描述仅是示例性和解释性的,不用于限制本技术。
附图说明
22.一个或多个实施例通过与之对应的附图进行示例性说明,这些示例性说明和附图并不构成对实施例的限定,附图中具有相同参考数字标号的元件示为类似的元件,附图不构成比例限制,并且其中:

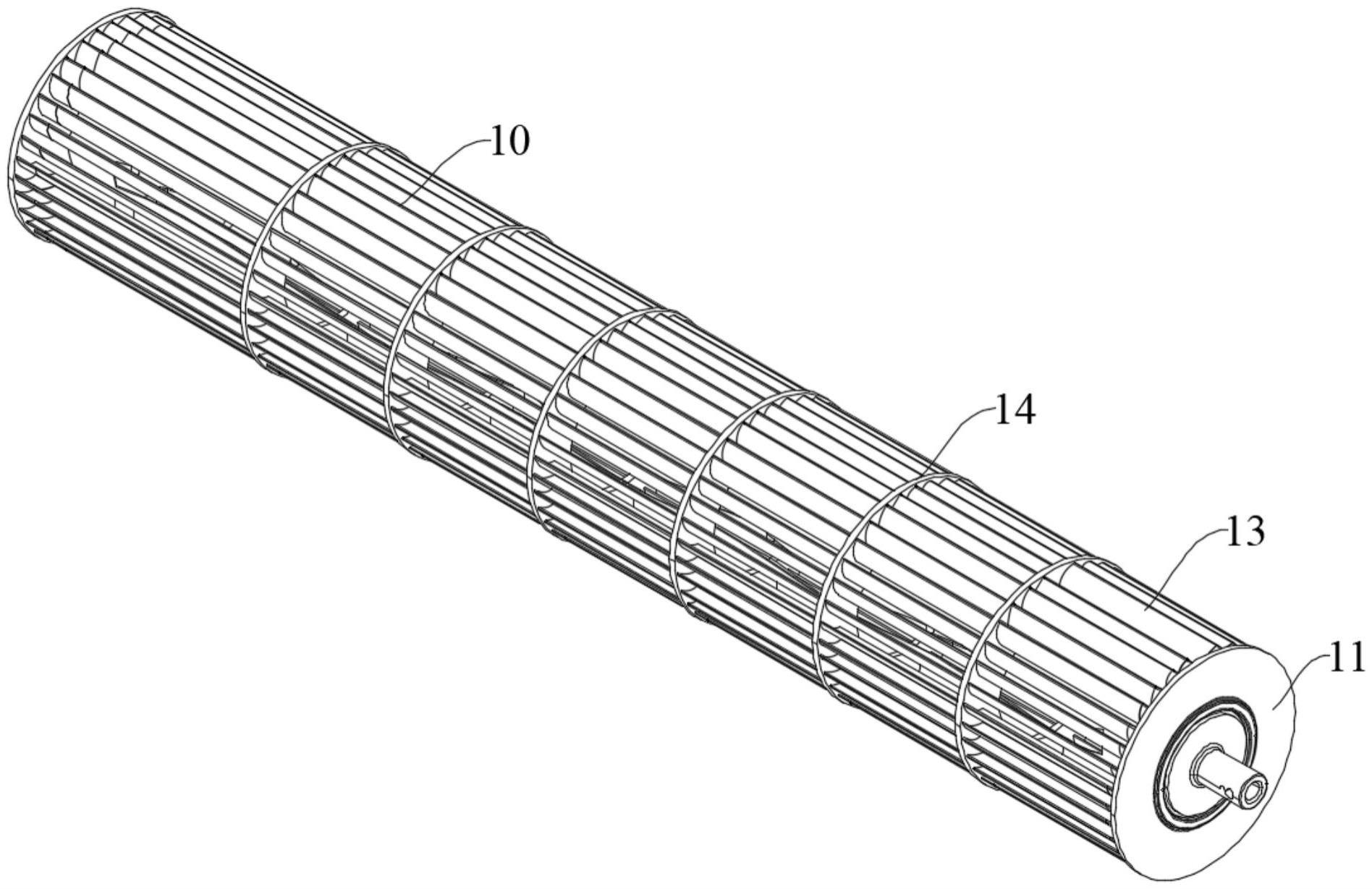

23.图1是本公开实施例提供的一个多功能贯流风扇的结构示意图;
24.图2是本公开实施例提供的一个多功能贯流风扇的剖面示意图;
25.图3是本公开实施例提供的一个多功能贯流风扇的部分结构示意图;
26.图4是本公开实施例提供的图3中的a部的放大示意图;
27.图5是本公开实施例提供的另一个多功能贯流风扇的部分结构示意图。
28.附图标记:
29.10:叶轮、101:空腔、11:第一端盖、12:第二端盖、13:叶片、14:叶轮环、
30.20:加热装置、21:风口、
31.30:负离子发生装置、31:固定轴、32:发射极。
具体实施方式
32.为了能够更加详尽地了解本公开实施例的特点与技术内容,下面结合附图对本公开实施例的实现进行详细阐述,所附附图仅供参考说明之用,并非用来限定本公开实施例。在以下的技术描述中,为方便解释起见,通过多个细节以提供对所披露实施例的充分理解。然而,在没有这些细节的情况下,一个或多个实施例仍然可以实施。在其它情况下,为简化附图,熟知的结构和装置可以简化展示。
33.本公开实施例的说明书和权利要求书及上述附图中的术语“第一”、“第二”等是用于区别类似的对象,而不必用于描述特定的顺序或先后次序。应该理解这样使用的数据在适当情况下可以互换,以便这里描述的本公开实施例的实施例。此外,术语“包括”和“具有”以及他们的任何变形,意图在于覆盖不排他的包含。
34.本公开实施例中,术语“上”、“下”、“内”、“中”、“外”、“前”、“后”等指示的方位或位置关系为基于附图所示的方位或位置关系。这些术语主要是为了更好地描述本公开实施例及其实施例,并非用于限定所指示的装置、元件或组成部分必须具有特定方位,或以特定方位进行构造和操作。并且,上述部分术语除了可以用于表示方位或位置关系以外,还可能用于表示其他含义,例如术语“上”在某些情况下也可能用于表示某种依附关系或连接关系。对于本领域普通技术人员而言,可以根据具体情况理解这些术语在本公开实施例中的具体含义。
35.另外,术语“设置”、“连接”、“固定”应做广义理解。例如,“连接”可以是固定连接,可拆卸连接,或整体式构造;可以是机械连接,或电连接;可以是直接相连,或者是通过中间媒介间接相连,又或者是两个装置、元件或组成部分之间内部的连通。对于本领域普通技术人员而言,可以根据具体情况理解上述术语在本公开实施例中的具体含义。
36.除非另有说明,术语“多个”表示两个或两个以上。
37.本公开实施例中,字符“/”表示前后对象是一种“或”的关系。例如,a/b表示:a或b。
38.术语“和/或”是一种描述对象的关联关系,表示可以存在三种关系。例如,a和/或b,表示:a或b,或,a和b这三种关系。
39.需要说明的是,在不冲突的情况下,本公开实施例中的实施例及实施例中的特征可以相互组合。
40.结合图1至图5所示,本公开实施例提供一种多功能贯流风扇,多功能贯流风扇包括:叶轮10、加热装置20、负离子发生装置30,叶轮10限定出空腔101;加热装置20设于空腔101内且与叶轮10连接;负离子发生装置30设于内且与叶轮10连接;其中,加热装置20环绕负离子发生装置30设置。
41.采用本公开实施例提供的多功能贯流风扇,通过将负离子发生装置30安装于叶轮10内部的空腔101内,负离子发生装置30可以产生大量的负离子,使叶轮10内部的空腔101充满负离子,能够有效地杀灭叶轮10空腔101内的细菌和病毒,并且在叶轮10转动时,负离子能够随着空气流动至叶轮10外部,负离子与外界空气中的氧气结合,产生大量的负氧离子,可以提升空气的清新度。通过将加热装置20设于空腔101内,可以使贯流风扇具备加热功能,当加热装置20开启时,可以加热叶轮10内流经加热装置20的空气,可以使贯流风扇吹出热风。通过将加热装置20环绕负离子发生装置30设置,可以使加热装置20加热负离子周围的空气,提升空气中负离子的弥散性,进而提升负离子的杀菌效果。此外,当贯流风扇安
装于空调器中时,空调器无需安装其他的电加热装置20,节省空调器的安装空间
42.示例性的,结合图1和图2中所示,加热装置20与叶轮10的内壁间隔设置,避免加热装置20直接接触叶轮10导致叶轮10使用寿命缩短的情况出现。加热装置20环绕负离子发生装置30且不与负离子发生装置30存在一定的间距,避免负离子发生装置30的温度过高导致负离子发生装置30使用寿命缩短的情况出现。
43.可选地,负离子发生装置30包括:固定轴31和多个发射极32,固定轴31设于空腔101内且固定轴31与叶轮10的轴线重合,固定轴31上沿叶轮10的轴向间隔设有多个安装孔;多个发射极32与多个安装孔一一对应设置。
44.采用本公开实施例提供的多功能贯流风扇,通过设置固定轴31并在固定轴31的上设置安装孔,可以将发射极32固定在叶轮10的空腔101内,实现将负离子发生装置30固定在叶轮10内部,保证发射极32与叶轮10的连接稳定性,避免叶轮10转动过程中发射极32掉落的情况出现。通过设置多个发射极32并将固定多个发射极32的多个安装孔沿着叶轮10的轴向间隔设置,进而可以使多个发射极32均匀地设于叶轮10内,提升叶轮10内负离子产生的均匀性。通过将固定轴31与叶轮10的轴线重合设置,可以有效地减小设置负离子发生装置30对叶轮10出风的影响,降低设置负离子发生装置30的风噪。
45.可选地,发射极32为碳纤维负离子发射极。
46.可选地,加热装置20为ptc(positive temperature coefficient,泛指正温度系数很大的半导体材料或元器件,简称ptc)加热器。
47.可选地,多个发射极32均贯穿固定轴31设置,且相邻的发射极32的朝向呈夹角设置。
48.采用本公开实施例提供的多功能贯流风扇,通过将发射极32贯穿固定轴31设置,可以增加发射极32与空气的面积,进一步提升负离子的产生量,并且可以提升负离子在叶轮10内的均匀性。通过将相邻的发射极32呈夹角设置,可以进一步地提升负离子在叶轮10内的均匀性,进而保证负离子的杀菌效果。
49.可选地,加热装置20沿叶轮10的轴线方向延伸设置,加热装置20的壁面上开设有风口21,以使负离子发生装置30产生的负离子从风口21流出
50.采用本公开实施例提供的多功能贯流风扇,通过将加热装置20沿着叶轮10的轴向延伸设置,可以使加热装置20将固定轴31上的多个发射极32加热,将叶轮10内的空气均匀加热,提升加热的均匀性。通过在加热装置20的壁面上开设风口21,可以使叶轮10内的空气沿着风口21流入加热装置20内部,并沿着风口21流出加热装置20,提升空气的换热效率,减小加热装置20对叶轮10内空气流动的阻力。
51.可选地,加热装置20和负离子发生装置30均与叶轮10同步转动。
52.这样,在叶轮10转动过程中,加热装置20和负离子发生装置30也跟随叶轮10转动,加热装置20和负离子发生装置30与叶轮10的相对位置关系不变,可以减小加热装置20和负离子发生装置30对叶轮10空气流动的影响,减小多功能贯流风扇的风噪。
53.可选地,风口21包括第一风口和第二风口,第一风口和第二风口相对设置。
54.这样,通过设置第一风口和第二风口并将第一风口和第二风口相对设置,叶轮10内的空气可以沿着第一风口流入加热装置20内并沿着第二风口流出加热装置20,或者,叶轮10内的空气也可以沿着第二风口流入加热装置20内并沿着第一风口流出加热装置20,可
以有效地减小加热装置20产生的风噪。
55.可选地,风口21包括多组第一风口和第二风口,多组第一风口和第二风口沿叶轮10的周向间隔设置于加热装置20的壁面。
56.这样,通过设置多组第一风口和第二风口,可以使叶轮10内的空气沿着多组第一风口,进一步减小设置加热装置20对叶轮10内空气流动的阻挡,保证多功能贯流风扇的出风。
57.可选地,风口21的数量为多个,多个风口21沿叶轮10的周向间隔设置于加热装置20的壁面。
58.采用本公开实施例提供的多功能贯流风扇,通过设置多个风口21并将多个风口21沿叶轮10的周向间隔设置于加热装置20的壁面,可以使叶轮10内的空气从多个风口21流入加热装置20内,也可以使负离子从多个风口21流出加热装置20,提升空气中负离子浓度的均匀性,并且可以保证加热装置20的加热效果。
59.可选地,风口21沿叶轮10的轴向延伸且沿垂直于延伸方向往复弯折设置。
60.采用本公开实施例提供的多功能贯流风扇,通过将风口21沿叶轮10的轴向延伸设置,可以增大风口21的面积,减小设置加热装置20对叶轮10的空气流动影响。通过将风口21沿着垂直于延伸方向往复弯折设置,可以减小风口21的风阻,进而降低叶轮10转动时加热装置20的风噪。
61.可选地,多功能贯流风扇还包括:控制器,控制器与加热装置20和负离子发生装置30均电连接,控制器用于分别控制加热装置20和负离子发生装置30的工作。
62.采用本公开实施例提供的多功能贯流风扇,通过设置控制器并将控制器与加热装置20电连接,控制器可以控制加热装置20的开启、关闭以及加热功率。通过将控制器与负离子发生装置30电连接,控制器可以控制负离子发生装置30的开启、关闭以及工作电压。控制器可以控制加热装置20和负离子发生装置30同时开启或单独开启其中的一个。
63.具体地,控制器可以根据叶轮10内的空气湿度控制加热装置20的开启和关闭。
64.当叶轮10内的空气湿度与预设湿度值的差值大于或等于预设值时,控制器控制加热装置20开启且维持在第一加热功率运行;当叶轮10内的空气湿度与预设湿度值的差值小于预设值时,控制器控制加热装置20,控制器控制加热装置20以第二加热功率运行直至叶轮10内的空气湿度等于预设湿度值,其中,第一加热功率大于第二加热功率。
65.示例性的,预设湿度值为x%,当前叶轮10内的空气湿度为y%,当前叶轮10内的空气湿度y%与预设湿度值x%的差值大于等于10%时,控制器控制加热装置20开启并以高档状态运行;当前叶轮10内的空气湿度y%与预设湿度值x%的差值小于10%时,控制器控制加热装置20以低档状态运行直至当前叶轮10内的空气湿度y%等于预设湿度值x%,控制器控制加热装置20关闭。
66.具体地,控制器可以根据叶轮10内的空气有无异味控制负离子发生装置30开启或关闭。
67.示例性的,当控制器接收到叶轮10内的空气有异味时,控制器控制负离子发生装置30开启,当控制器接收到叶轮10内的空气无异味时,控制器控制负离子发生装置30关闭。
68.可选地,叶轮10包括第一端盖11、第二端盖12和多个叶片13,多个叶片13设于第一端盖11和第二端盖12之间且沿圆周方向间隔设置,其中,第一端盖11、第二端盖12和多个叶
片13共同围合出空腔101。
69.采用本公开实施例提供的贯流风扇,通过设置第一端盖11和第二端盖12,可以将多个叶片13的两端分别与第一端盖11和第二端盖12连接,将多个叶片13固定于第一端盖11和第二端盖12之间。多个叶片13设于第一端盖11和第二端盖12之间且多个叶片13沿圆周方向间隔设置,可以使相邻的叶片13之间限定出导风通道,当叶轮10转动时,外界空气可以沿着导风通道流入或流出叶轮10内部的空腔101。
70.可选地,叶轮10还包括多个叶轮14,多个叶轮10沿第一端盖11朝向第二端盖12的方向间隔设置,且与多个叶片13均相连接,用于加强叶轮10的结构强度。
71.采用本公开实施例提供的贯流风扇,通过设置叶轮14,叶轮14沿安装轴的轴向设置,叶轮14能够与多个叶片13均相连接,保证多个叶片13之间的导风通道不会在叶轮10转动过程中变形,进而可以防止风道变形导致风噪增大的问题发生。通过将多个叶轮14沿第一端盖11朝向第二端盖12的方向间隔设置,可以有效地加强叶轮10的结构强度,进而保证多个叶片13的相对位置。
72.结合图中所示,叶轮14的数量为六个,六个叶轮14沿第一端盖11朝向第二端盖12的方向均匀间隔设置,叶轮14设有与叶片13相适配的通孔,通孔的数量为多个且与多个叶片13一一对应设置,可以使多个叶片13环通过通孔贯穿叶轮14且与叶轮14连接。
73.可选地,贯流风扇还包括:蜗壳和蜗舌,蜗壳和蜗舌相对设置,蜗壳和蜗舌限定出具有出风口21和进风口21的风道,其中,叶轮10可转动地设于风道内。
74.这样,通过将叶轮10可转动地设于风道内,驱动叶轮10相对于蜗壳和蜗舌转动可以使外界空气在叶轮10的驱动下从进风口21流入风道,并从出风口21流出风道。
75.本公开实施例提供一种空调器,空调器包括如上述实施例中任一项的多功能贯流风扇。
76.采用本公开实施例提供的空调器,因包括上述任一项实施例的多功能贯流风扇,因此具有上述任一项实施例的多功能贯流风扇的有益效果,在此不再赘述。此外,空调器无须设置传统的电加热装置,可以节省空调器的内部安装空间。
77.可选地,控制器可以根据风速控制负离子发生装置30的工作状态。
78.具体的,当控制器接收到的风速为第一风速时,控制器控制负离子发生装置30的工作电压为第一电压,进而确定产生的负离子浓度为第一浓度;当控制器接收到的风速为第二风速时,控制器控制负离子发生装置30的工作电压为第二电压,进而确定产生的负离子浓度为第二浓度;当控制器接收到的风速为第三风速时,控制器控制负离子发生装置30的工作电压为第三电压,进而确定产生的负离子浓度为第三浓度。其中,第一风速小于第二风速,第二风速小于第三风速,第一电压小于第二电压,第二电压小于第三电压,第一浓度小于第二浓度,第二浓度小于第三浓度。
79.示例性的,当风速为低风速时,控制器控制负离子发生装置30的电压1/6v,使空气中的负离子浓度为1000个/cm3,当风速为中风速时,控制器控制负离子发生装置30的电压为1/2v,进而使空气中的负离子浓度为10000个/cm3,当风速为高风速时,控制器控制负离子发生装置30的电压为5/6v,进而使空气中的负离子浓度为20000个/cm3。
80.这样,通过设置不同的风速和负离子发生装置30的电压对应关系,可以使空调器吹出不同浓度的负离子,以提升用户舒适度。
81.可选地,可以根据实际情况对风速和负离发生器的电压进行进一步分级,通过设置更多等级提升控制的准确性。
82.示例性,当风速为超低风速时,控制器控制负离子发生装置30的电压1/6v;当风速为低风速时,控制器控制负离子发生装置30的电压1/3v;当风速为中风速时,控制器控制负离子发生装置30的电压为1/2v;当风速为中高风速时,控制器控制负离子发生装置30的电压为2/3v;当风速为高风速时,控制器控制负离子发生装置30的电压为5/6v;当风速为超高风速时,控制器控制负离子发生装置30的电压为1v。这样,通过设置多级控制,可以提升控制的准确性。
83.以上描述和附图充分地示出了本公开的实施例,以使本领域的技术人员能够实践它们。其他实施例可以包括结构的以及其他的改变。实施例仅代表可能的变化。除非明确要求,否则单独的部件和功能是可选的,并且操作的顺序可以变化。一些实施例的部分和特征可以被包括在或替换其他实施例的部分和特征。本公开的实施例并不局限于上面已经描述并在附图中示出的结构,并且可以在不脱离其范围进行各种修改和改变。本公开的范围仅由所附的权利要求来限制。
