1.本实用新型涉及气井排水采气管技术领域，具体为一种管柱循环式机抽结合高效排水采气装置。


背景技术：

2.气井排水采气管是采气工程中所使用的采气机械系统的主要部分，天然气含杂质较多，需要通过排水装置将井下涌出的水分离出来，确保天然气的纯度和质量，此外，排水采气装置还能够减少井下湿度，控制井下岩层温度，改善采气环境，提高生产效率等，总之，天然气开采排水采气装置对于确保采气安全、提高采气效率、优化采气环境等方面都具有重要作用。
3.在气井生产过程中，由于地层压力、气水比等因素的影响，井底会产生水或水气混合物，严重影响气井的正常生产，通过排水采气装置，可以将井底的积液或水气混合物排除，使得气井的产气能力得到充分发挥，提高了气井的产量和采收率。
4.中国实用新型公开号为cn214944195u公开了一种排水采气装置，通过基体、气液分离罐、气井、密封盖和气泵的设置，共同构建了一个排水采气装置，再通过过滤箱和过滤网的设置，能够对水和气中的砂砾杂质进行过滤，但是在实际的使用中，由于过滤网长时间过滤抽出的液体，导致过滤网网孔堵塞，清理过滤箱和过滤网使整个排水采气管网怠工时间较长，而且堵塞的过滤网也不便于工作人员拆卸清理，从而影响过滤抽出液体的效率，故而提出一种管柱循环式机抽结合高效排水采气装置来解决上述问题。


技术实现要素：

5.针对现有技术的不足，本实用新型提供了一种管柱循环式机抽结合高效排水采气装置，具备方便拆卸清理过滤网的优点，解决了过滤网长时间过滤抽出的液体，导致过滤网网孔堵塞，从而影响过滤抽出的液体的效率，而且不便于工作人员拆卸清理堵塞的过滤网的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种管柱循环式机抽结合高效排水采气装置，包括排水采气管、离心分离器、气液分离器，所述排水采气管的出口端与所述离心分离器的进口端连接，所述离心分离器的出口端与所述气液分离器的进口端连接，所述排水采气管与所述离心分离器之间设置有过滤装置，所述排水采气管的出口端与所述过滤装置的进口端连接，所述排水采气管上设置有流量计a，所述过滤装置的出口端与所述离心分离器的进口端通过连接管连接，所述连接管上设置有流量计b。
7.进一步，所述过滤装置包括过滤筒体、滤网组件，所述滤网组件滑动套设于所述过滤筒体内。
8.进一步，所述滤网组件包括滤网支架、滤网，所述滤网支架固定设置于所述滤网外侧，所述滤网支架左侧固定设置有法兰片。
9.进一步，所述滤网包括从左至右依次等距竖直排列的圆形滤网a、圆形滤网b、圆形
滤网c，所述滤网支架包括支架a、支架b、支架c,在所述圆形滤网a、圆形滤网b、圆形滤网c的外延边周向等距分布设置有所述支架a、支架b、支架c。
10.进一步，所述过滤筒体内壁开设有滑槽，所述滤网支架可在所述滑槽中滑动。
11.进一步，所述圆形滤网a的滤网孔孔径大于所述圆形滤网b的滤网孔孔径，所述圆形滤网b的滤网孔孔径大于所述圆形滤网c的滤网孔孔径。
12.进一步，所述过滤筒体的进口端设置有法兰盘a，所述过滤筒体的出口端设置有法兰盘b。
13.进一步，所述排水采气管的出口端设置有法兰盘c,所述连接管进口端设置有法兰盘d，所述法兰盘c上的螺纹孔与所述法兰片的螺纹孔、法兰盘a上的螺纹孔相对应，所述法兰盘d上的螺纹孔与所述法兰盘b上的螺纹孔相对应。
14.与现有技术相比，本技术的技术方案具备以下有益效果：
15.1.本实用新型装置，通过设置过滤装置，利用过滤装置中的过滤组件，可过滤抽出气液混合物中包含的杂质，在离心分离器前做杂质过滤预处理，而且方便工作人员拆卸清理过滤装置，进而使得该装置实用性增强。
16.2.本实用新型装置，在排水采气管上设置有流量计a，连接管上设置有流量计b，通过流量计的差值可判断过滤装置中杂质拦截量，便于判断是否及时更换过滤装置。
17.3.本实用新型装置，圆形滤网a、圆形滤网b、圆形滤网c的滤网孔孔径依次减小，可对进入过滤装置中的气液混合物进行逐级过滤。
18.4.本实用新型装置，过滤筒体内壁开设有滑槽，滤网支架可在滑槽中滑动，方便滤网组件从过滤筒体取出及放入。
19.5.本实用新型装置，过滤筒体的进口端设置有法兰盘a，过滤筒体的出口端设置有法兰盘b，排水采气管的出口端设置有法兰盘c,连接管进口端设置有法兰盘d，法兰盘c上的螺纹孔与法兰片的螺纹孔、法兰盘a上的螺纹孔相对应，法兰盘d上的螺纹孔与法兰盘b上的螺纹孔相对应，过滤装置与排水采气管和连接管通过法兰连接，方便过滤装置与排水采气管、连接管的拆卸及安装。
附图说明

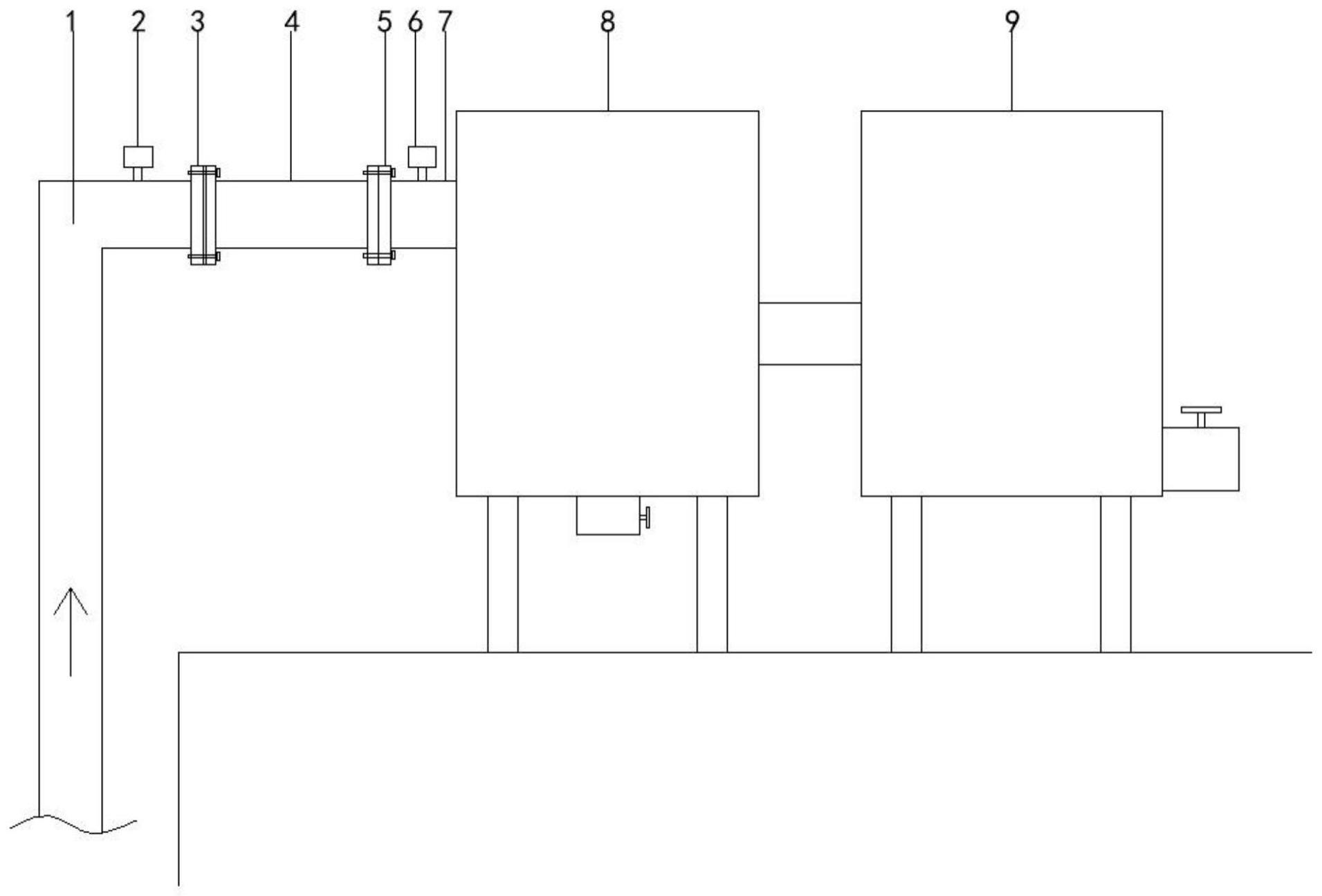

20.图1为本实用新型结构示意图；
21.图2为本实用新型过滤筒体结构示意图；
22.图3为本实用新型滤网组件结构示意图；
23.图4为本实用新型过滤筒体左视结构示意图。
24.图中：1、排水采气管；2、流量计a；3、法兰盘c；4、过滤装置；41、过滤筒体；4101、法兰盘a；4102、法兰盘b；4103、滑槽；42、过滤组件；4201、法兰片；4202、圆形滤网a；4203、支架a；4204、圆形滤网b；4205、支架b；4206、圆形滤网c；4207、支架c；5、法兰盘d；6、流量计b；7、连接管；8、离心分离器；9、气液分离器。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的
实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.实施例：
27.请参阅图1-4，本实施例中的一种管柱循环式机抽结合高效排水采气装置，包括排水采气管1、离心分离器8、气液分离器9，排水采气管1的出口端与离心分离器8的进口端连接，离心分离器8的出口端与气液分离器9的进口端连接，排水采气管1与离心分离器8之间设置有过滤装置4，排水采气管1的出口端与过滤装置4的进口端连接，排水采气管1上设置有流量计a2，过滤装置4的出口端与离心分离器8的进口端通过连接管7连接，连接管7上设置有流量计b6，在排水采气管1上设置有流量计a2，连接管7上设置有流量计b6，通过流量计的差值可判断过滤装置4中杂质拦截量，便于判断是否更换过滤装置4。
28.需要说明的是，离心分离器8、气液分离器9属于现有技术中公众所知的常规设备，因此文中不再对其具体的结构组成和工作原理进行过多的赘述。
29.为了实现过滤抽出的气液混合物中包含的杂质，过滤装置4包括过滤筒体41、滤网组件42，滤网组件42滑动套设于过滤筒体41内。
30.为了使过滤组件442能够与过滤筒体41活动连接，滤网组件42包括滤网支架、滤网，滤网支架固定设置于滤网外侧，滤网支架左侧固定设置有法兰片4201，在过滤组件42滑动安装时，法兰片4201可以挡在法兰盘a4101外侧，并通过螺栓与过滤装置4和排水采气管1连接在一起。
31.需要说明的是，滤网包括从左至右依次等距竖直排列的圆形滤网a4202、圆形滤网b4204、圆形滤网c4206，滤网支架包括支架a4203、支架b4205、支架c4207,在圆形滤网a4202、圆形滤网b4204、圆形滤网c4206的外延边周向等距分布设置有支架a4203、支架b4205、支架c4207。
32.为了方便滤网组件42从过滤筒体41取出及放入，过滤筒体41内壁开设有滑槽4103，滤网支架可在滑槽4103中滑动。
33.为了对进入过滤装置4中的气液混合物进行逐级过滤，圆形滤网a4202的滤网孔孔径大于圆形滤网b4204的滤网孔孔径，圆形滤网b4204的滤网孔孔径大于圆形滤网c4206的滤网孔孔径。
34.为了方便过滤装置4与排水采气管1和连接管7的拆卸及安装，过滤筒体41的进口端设置有法兰盘a4101，过滤筒体41的出口端设置有法兰盘b4102。
35.为了方便过滤装置4和排水采气管1通过螺栓连接，排水采气管1的出口端设置有法兰盘c3,连接管进口端设置有法兰盘d5，法兰盘c3上的螺纹孔与法兰片4201的螺纹孔、法兰盘a4101上的螺纹孔相对应，法兰盘d5上的螺纹孔与法兰盘b4102上的螺纹孔相对应。
36.上述实施例的工作原理为：
37.首先，将该装置的排水采气管1伸入气井中，在外界装置压力泵的作用下，气井中的气液混合物进入排水采气管1中，气液混合物经过流量计a2然后进入过滤装置4中，此时记录下流量计a2上的数值，进入过滤装置4中的气液混合物依次经过圆形滤网a4202、圆形滤网b4204、圆形滤网c4206，将从气井抽出的气液混合物中的大小颗粒杂质依次进行过滤，初步过滤后的气液混合物通过连接管7进入离心分离器8中，连接管7上的流量计b6可记录过滤后的气液混合物流速，离心分离器8和气液分离器9可对气液混合物再进行进一步的分
离；
38.通过计算流量计a2与流量计b6的流速差值，如差值不符合工艺参数值时，需更换过滤装置4，此时将排水采气管1通过外界吊具装置固定，将法兰盘a4101、法兰盘c3、法兰片4201上的螺栓旋转卸下，同时也将法兰盘b4102、法兰盘d5上的螺栓旋转卸下，取下过滤装置4，将过滤组件42从过滤筒体41进口端抽出，对过滤组件42和过滤筒体41进行清洗，同时通过法兰盘螺栓连接将待备用的过滤装置4安装在排水采气管1与连接管7之间，并确保过滤装置4两侧的流量计a2与流量计b6可正常使用；
39.更换过滤装置4时，在过滤装置4的进口端和出口端放置密封圈，以防气液混合物泄露；过滤装置4安装在离心分离器8之前，可对气液混合物进行杂质过滤预处理，可降低离心分离器8的过滤运行压力，过滤装置4较离心分离器8维修机更换成本低，可延长离心分离器8的使用寿命，同时过滤装置4可拆除安装及更换，方便工作人员拆卸清理过滤装置4，进而使得该装置实用性增强。
40.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
41.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
