一种在线喷淋清洁气缸盖的专用装置
【技术领域】
1.本实用新型属于发动机清洗设备技术领域，具体涉及一种在线喷淋清洁气缸盖的专用装置。


背景技术：

2.发动机气缸盖是一个负荷严重而结构又十分复杂的重要机件，因其结构的特殊性，在对气缸盖进行加工时，往往需要进行多次，以便于每道加工工艺都能满足设计要求，现有加工设备组合专机用于加工气缸盖，因设备的空间设计要求，各工位之间的传输空间相对较短，这就造成了工位空间限制，自前道工序或者经若干道工序之后，加工中的气缸盖的表面、通孔、螺纹孔内存在大量铁屑，由于前述提到传输空间的限制，工人无法在组合专机上对气缸盖进行清洗，但是气缸盖进入到下一个工位后需要重新装夹，其表面大量的铁屑严重影响下一个加工工位的装夹一致性，基准偏移或装夹差异易造成加工质量不稳定，因此，本方案提出一种在线喷淋清洁装置安装在组合专机空工位之间对流转的气缸盖进行批量清洁，以便于解决前述提到的问题。


技术实现要素：

3.本实用新型的目的在于提供一种在线喷淋清洁气缸盖的专用装置，以解决现有的气缸盖清洗线空间的限制，工人无法在组合专机上对气缸盖进行清洗，在不同工位进行重新定位装夹会影响下一工位的装夹一致性，基准偏移或装夹差异易造成加工质量不稳定等问题。
4.为了解决以上技术问题，本实用新型采用以下技术方案：
5.一种在线喷淋清洁气缸盖的专用装置，包括固定架，所述固定架由横杆、纵杆和立杆组成，整体成立体矩形框架的结构，所述固定架上设有左右活动的水管，所述水管的底面开设有若干出水口，若干出水口处设有螺纹套筒，所述螺纹套筒处分别设有喷头和水管塞，所述固定架的左端和右端的底部分别设有套筒，所述套筒内设有一根转轴，所述转轴上设有挡水板，挡水板顶面的两个角处开设有通孔，通孔内设有一个固定钩，固定钩的一端设有凸圆，固定钩上设有复位弹簧。
6.进一步地，所述固定架的前后两端的横杆的前端面上开设有端面行程槽，其顶面开设有顶面行程槽，固定架的横杆前后两端的端面行程槽内设有一根水管。
7.进一步地，所述喷头由卡箍，喷嘴座、喷嘴、垫圈组成，所述卡箍的底部设有喷嘴座，所述喷嘴座成圆筒状，其顶面开口，底面封闭，所述喷嘴座内设有垫圈，所述喷嘴座的底部开设有圆孔，所述喷嘴置于该圆孔内。
8.进一步地，水管的顶面焊接有螺母，顶面行程槽内设有水管固定螺栓，水管固定螺栓旋进水管顶面的螺母内。
9.进一步地，所述卡箍为加宽型精铸卡箍。
10.进一步地，所述垫圈为橡胶垫圈。
11.进一步地，所述套筒分别焊接在固定架左端的立杆左端面的底部以及固定架右端的立杆右端面的底部。
12.进一步地，所述挡水板为透明塑料板或玻璃板。
13.进一步地，所述挡水板为金属板，所述挡水板的中部开设有矩形通孔，所述矩形通孔内设有透明的挡帘，挡帘为透明塑料或玻璃材质。
14.本实用新型所达到的有益效果是：
15.本专用装置布置在组合专机的流转点，利用流转点有效节约空间；根据不同型号的气缸盖灵活调节喷头的安装位置以及喷头的安装间距，水管上没有安装喷头的出水口则用水管塞堵住形成密封状，有需要再将其拆下安装喷头，调节方式灵活，喷淋气缸盖的通用性强；在固定架的两侧设计了挡水板，挡水板的作用是防止高压的清洗液四处飞溅，操作人员可透过挡帘查看气缸盖清洗的状况，挡水板可以绕着套筒转动，当需要遮挡住飞溅的清洗液时，将挡水板向上合上，然后双手的拇指按压固定钩上的凸圆，将固定钩的勾头勾在顶面行程槽中，通过复位弹簧的反作用力使固定钩稳定的勾住顶面行程槽的内壁，即可挡水也可防止高压清洗液的溅射将挡水板推开，当需要将挡水板放下时，双手的拇指按压固定钩上的凸圆，固定钩的勾头不和顶面行程槽的内壁接触，即可将挡水板放下，挡水板使得在清洗不同型号的气缸盖时候，操作人员可以透过挡板或挡帘查看清洗情况，如果清洗到位了，便可以提前将气缸盖转运走，节约清洗液以及水资源，是一个实用性极强的在线喷淋清洁气缸盖的专用装置。
【附图说明】
16.在附图中：

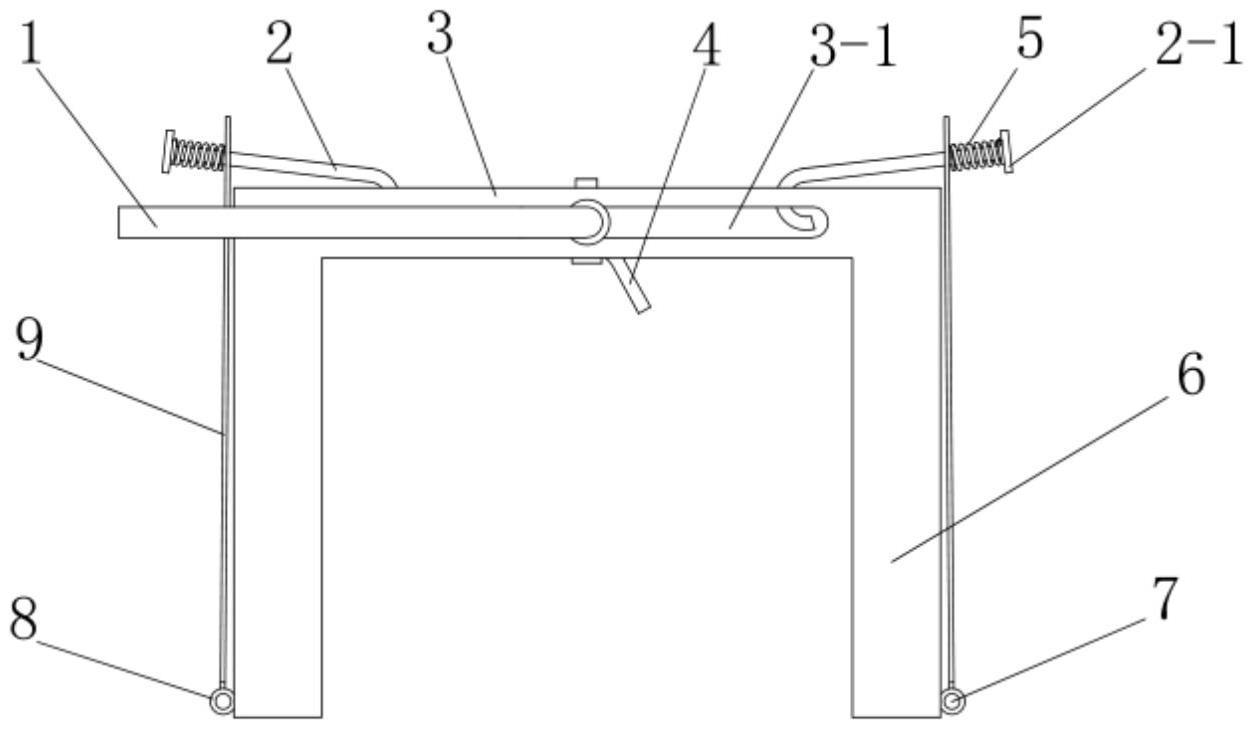

17.图1为本实用新型的主视图；
18.图2为本实用新型的俯视图；
19.图3为图2中a-a处剖视图；
20.图4为图3中a处的局部示意图；
21.图5为本实用新型的立体示意图。
22.附图标记：1、水管；1-1、螺纹套筒；2、固定钩；2-1、凸圆；3、横杆；3-1、端面行程槽；3-2、顶面行程槽；4、喷嘴；5、复位弹簧；6、立杆；7、转轴；8、套筒；9、挡水板；10、水管固定螺栓；11、卡箍；12、纵杆；13、垫圈；14、喷嘴座。
【具体实施方式】
23.下面结合具体实施例进行具体说明。
24.下面结合具体实施方式对本实用新型作进一步详细说明。应该强调的是，下述说明仅仅是示例性的，而不是为了限制本实用新型的范围及其应用。
25.如图1-5所示，一种在线喷淋清洁气缸盖的专用装置，包括固定架，固定架由横杆3、纵杆12和立杆6组成，整体成立体矩形框架的结构，固定架固定在清洗气缸盖的轨道上，固定架的前后两端的横杆3的前端面上开设有端面行程槽3-1，其顶面开设有顶面行程槽3-2，固定架的横杆3前后两端的端面行程槽3-1内设有一根水管1，水管1的顶面焊接有螺母，顶面行程槽3-2内设有水管固定螺栓10，水管固定螺栓10旋进水管1顶面的螺母内，通过对
水管固定螺栓10的松紧，实现水管1在端面行程槽3-1内移动和固定，水管1的底面开设有若干出水口，若干出水口处焊接有螺纹套筒1-1，螺纹套筒1-1处分别设有喷头和水管塞，喷头为包裹的形式将螺纹套筒1-1罩住，水管塞则是旋进螺纹套筒1-1内，喷头由卡箍11，喷嘴座14、喷嘴4、垫圈13组成，卡箍11为加宽型精铸卡箍，卡箍11的底部开有圆孔，圆孔内焊接有有喷嘴座14，喷嘴座14成圆筒状，其顶面开口，底面封闭，喷嘴座14内设有垫圈13，垫圈13为橡胶垫圈，起到密封作用，喷嘴座14的底部开设有圆孔，喷嘴4置于该圆孔内，固定架的左端和右端的底部分别设有套筒8，套筒8分别焊接在固定架左端的立杆6左端面的底部以及固定架右端的立杆6右端面的底部，套筒8内设有一根转轴7，转轴7上设有挡水板9，挡水板9顶面的两个角处开设有通孔，通孔内设有一个固定钩2，固定钩2远离钩子的一端设有凸圆2-1，固定钩2上设有复位弹簧5。
26.挡水板9可为整块透明塑料板或玻璃板，也可以为金属板，中部开设有矩形通孔，矩形通孔内设有透明的挡帘，挡帘为透明塑料或玻璃材质。
27.使用的时候，先对水管1上的喷头进行调节，水管1上的螺纹套筒1-1内如果需要出水喷淋，则在螺纹套筒1-1处套入喷头，如果不需要出水喷淋，则在螺纹套筒1-1内安装水管塞对其进行密封，安装喷头的方式如下，先将卡箍11打开，然后在卡箍11底部的喷嘴座14安装垫圈13，然后将卡箍11底部的喷嘴座14从下往上将螺纹套筒1-1套住，然后通过卡箍11自身的结构进行紧固，完成安装，然后通过水管固定螺栓10调节水管1的位置，调节好之后，即可进行喷淋工作，当需要遮挡住飞溅的清洗液时，将挡水板9向上合上，双手的拇指按压固定钩2上的凸圆2-1，将固定钩2的勾头勾在顶面行程槽3-2中，通过复位弹簧5的反作用力使固定钩2稳定的勾住顶面行程槽3-2的内壁，即可挡水或清洗液也可防止高压清洗液的溅射将挡水板9推开，当需要将挡水板9放下时，双手的拇指按压固定钩2上的凸圆2-1，固定钩2的勾头不和顶面行程槽3-2的内壁接触，即可将挡水板9放下。
28.图5中a1表示气缸盖出的方向，a2表示气缸盖进的方向。
