1.本实用新型涉及一种干燥过滤器固定装置,属于空调制冷技术领域。
背景技术:2.干燥过滤器作为空调制冷系统中的重要元器件,在超大制冷量的机房空调上其对应的重量也越重,再加上此类机型的其他元器件尺寸也大,造成内部空间狭窄。
3.因此需设计一种节约占用空间的固定方式,在保证布局合理的情况下,实现更简单高效的安装与后期维护,无论是在运输过程还是实际机组运行时,都能保证干燥过滤器的牢固固定。
技术实现要素:4.发明目的:针对现有技术所存在的问题,本实用新型提供一种干燥过滤器固定装置,采用喉箍与固定支架的配合实现干燥过滤器的固定,有效节约占用空间的同时,具有结构简洁、安装方便、成本较低、可靠性高、牢固美观、可全正面安装与维护等特点。
5.技术方案:为实现上述目的,本实用新型提供一种干燥过滤器固定装置,包括第一固定支架、第二固定支架和喉箍,所述第二固定支架整体呈扁“几”字形,其两端分别与第一固定支架固定连接,所述喉箍穿过第二固定支架与第一固定支架之间的间隙,并套接于干燥过滤器上,通过拧紧喉箍实现干燥过滤器与第二固定支架的固定。
6.进一步的,所述第二固定支架的两端分别通过紧固件固定在第一固定支架上,可采用螺栓、抽芯铆钉等紧固件。
7.进一步的,所述喉箍的最大内径大于干燥过滤器的外径,便于套入干燥过滤器。
8.进一步的,所述干燥过滤器的表面设有防滑垫,可避免喉箍和固定支架与干燥过滤器的表面发生摩擦而划伤导致的生锈。
9.进一步的,所述第二固定支架的两侧呈倾斜过渡,以增大第二固定支架的长度,也就是尽可能扩大第二固定支架与第一固定支架之间的安装空间(宽度上难以扩大,长度上可以),降低安装难度。
10.有益效果:本实用新型采用喉箍与固定支架的配合实现了干燥过滤器的固定,装置占用的空间较小,可以满足绝大多数干燥过滤器的安装需求,同时具有结构简洁、安装方便、成本较低、可靠性高、牢固美观、可全正面安装与维护等特点,无论是在运输过程还是实际机组运行时,都能保证干燥过滤器的牢固固定。
附图说明

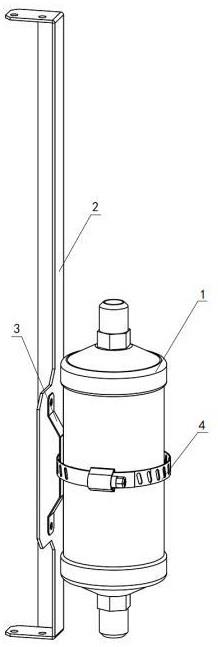

11.图1为本实用新型实施例的结构示意图;
12.图2为本实用新型实施例的侧视图;
13.图3为本实用新型实施例的安装示意图;
14.图中包括:1、干燥过滤器,2、第一固定支架,3、第二固定支架,4、喉箍,5、空调框
架。
具体实施方式
15.下面将结合附图对本实用新型的优选实施方式进行描述,更加清楚、完整地阐述本实用新型的技术方案。
16.如图1、图2所示为本实施例提供的一种干燥过滤器固定装置,包括第一固定支架2、第二固定支架3和喉箍4,其中第一固定支架2为长条状型钢,其两端通过抽芯铆钉与空调框架5上的两根横筋固定,第一固定支架2的长度与两根横筋之间的距离相适应;第二固定支架3整体呈扁“几”字形(也可以看作桥形结构),其两端通过抽芯铆钉与第一固定支架2固定连接;喉箍4穿过第二固定支架3与第一固定支架2之间的间隙(间隙宽度约为10mm),并套接于干燥过滤器1上,进而通过拧紧喉箍4实现干燥过滤器1与第二固定支架3的固定。
17.本实施例中,第二固定支架3的两侧呈倾斜过渡,以增大第二固定支架3的长度,也就是尽可能扩大第二固定支架3与第一固定支架2之间的安装空间(宽度上难以扩大,长度上可以),降低安装难度。
18.此外,可以在干燥过滤器1的表面布置pe防滑垫(图中未作示意),可避免喉箍4和第二固定支架3与干燥过滤器1的表面发生摩擦而划伤导致的生锈。
19.本实施例的组装方式为:如图3所示,首先将第一固定支架2用抽芯铆钉固定在两根横筋上,再将第二固定支架3用抽芯铆钉固定在第一固定支架2上;用螺丝刀将喉箍4完全拧松后,将喉箍4穿过第二固定支架3和第一固定支架2之间的间隙,然后用螺丝刀将喉箍4恢复成一个圆环,注意此时的圆环内径大于干燥过滤器1的外径;最后将干燥过滤器1套入已经形成的圆环结构中,继续拧紧喉箍4,直至已经完全固定住干燥过滤器1,不能再上下拉动。
20.在干燥过滤器1维护时,可用螺丝刀松开喉箍4取出干燥过滤器1进行维护,简单高效。此外,上述装置占用的空间较小,可以满足绝大多数干燥过滤器的安装需求,具有结构简洁、安装方便、成本较低、可靠性高、牢固美观、可全正面安装与维护等特点。
21.上述具体实施方式仅仅对本实用新型的优选实施方式进行描述,而并非对本实用新型的保护范围进行限定。在不脱离本实用新型设计构思和精神范畴的前提下,本领域的普通技术人员根据本实用新型所提供的文字描述、附图对本实用新型的技术方案所作出的各种变形、替代和改进,均应属于本实用新型的保护范畴。
技术特征:1.一种干燥过滤器固定装置,其特征在于,包括第一固定支架、第二固定支架和喉箍,所述第二固定支架呈扁“几”字形,其两端分别与第一固定支架固定连接,所述喉箍穿过第二固定支架与第一固定支架之间的间隙,并套接于干燥过滤器上,通过拧紧喉箍实现干燥过滤器与第二固定支架的固定。2.根据权利要求1所述的一种干燥过滤器固定装置,其特征在于,所述第二固定支架的两端分别通过紧固件固定在第一固定支架上。3.根据权利要求1所述的一种干燥过滤器固定装置,其特征在于,所述喉箍的最大内径大于干燥过滤器的外径。4.根据权利要求1所述的一种干燥过滤器固定装置,其特征在于,所述干燥过滤器的表面设有防滑垫。5.根据权利要求1所述的一种干燥过滤器固定装置,其特征在于,所述第二固定支架的两侧呈倾斜过渡。
技术总结本实用新型公开了一种干燥过滤器固定装置,包括第一固定支架、第二固定支架和喉箍,所述第二固定支架呈扁“几”字形,其两端分别与第一固定支架固定连接,所述喉箍穿过第二固定支架与第一固定支架之间的间隙,并套接于干燥过滤器上,通过拧紧喉箍实现干燥过滤器与第二固定支架的固定。本实用新型采用喉箍与固定支架的配合实现了干燥过滤器的固定,装置占用的空间较小,可以满足绝大多数干燥过滤器的安装需求,同时具有结构简洁、安装方便、成本较低、可靠性高、牢固美观、可全正面安装与维护等特点,无论是在运输过程还是实际机组运行时,都能保证干燥过滤器的牢固固定。证干燥过滤器的牢固固定。证干燥过滤器的牢固固定。
技术研发人员:吴梦凡 程姗 许海进 陈忠波 郭凤杰 周浩 李林达
受保护的技术使用者:南京佳力图机房环境技术股份有限公司
技术研发日:2023.02.24
技术公布日:2023/10/27
