1.本实用新型涉及热泵除湿领域，具体是一种除湿功能的热泵。


背景技术：

2.地源热泵机组是一种采用循环流动于公共管路中的水、从水井、湖泊或河流中抽取的水或在地下盘管中循环流动的水为冷、热源，制取冷、热风或冷、热水的设备。
3.如中国专利，cn208920633u一种带除湿功能的地源热泵机组，包括地源热泵机组本体、用电盒和用电设备本体，地源热泵机组本体的外侧固定连接有用电盒，用电盒的底端固定连接有出口装置，出口装置上开设有穿线孔；该装置通过在地源热泵机组的用电装置的进口和出口装置均设置有干燥除湿装置，能够起到多重干燥的作用，起到用电安全延长电器设备的使用寿命；通过在进出口设置的干燥装置，干燥剂层内可设置为活性炭等物质，方便对其进行更换。
4.随着时间的推移，第二干燥剂层会吸收大量水份，此时需要对第二干燥剂层进行更换，但是由于第二干燥剂层通过弹性橡胶孔套接在电线组的外壁，需要将导线组拆除，才能将第二干燥剂层取出，导致更换操作繁琐。
5.因此，针对上述问题提出一种除湿功能的热泵。


技术实现要素：

6.为了弥补现有技术的不足，解决不便更换干燥剂的问题，本实用新型提出一种除湿功能的热泵。
7.本实用新型解决其技术问题所采用的技术方案是：本实用新型所述的一种除湿功能的热泵，包括热泵机组本体、用电设备本体、导线和固定机构，热泵机组本体通过导线与用电设备本体连接。
8.固定机构包括安装板、限位框和容置箱体，安装板固定安装在热泵机组本体的外壁，限位框固定安装在安装板的外壁，容置箱体滑动安装在限位框的内腔。
9.容置箱体设置有两个，两个容置箱体的内壁开设有供导线通过的容置部，容置部的内壁与导线的外壁滑动贴合。
10.优选的，容置箱体的内壁开设有透气通孔，容置箱体的内腔通过透气通孔与容置部连通，容置箱体的内腔固定连接有防漏层。
11.优选的，容置部开设有多个，多个容置部的开口端倾斜设置。
12.优选的，容置箱体的内壁设置有进料口，进料口的内壁滑动安装有密封塞。
13.优选的，容置箱体的侧壁固定安装有弹性板，弹性板的外壁设置有凸块，限位框的侧壁开设有供凸块卡合的容置槽。
14.优选的，限位框的外壁滑动安装有连接轴，连接轴的外壁固定连接有支撑板，支撑板的外壁固定连接有用于顶压凸块的控制板。
15.优选的，容置箱体的外壁固定连接有传动块，安装板的内壁固定连接有用于推动
传动块的控制块。
16.本实用新型的有益之处在于：
17.本实用新型通过设置两个容置箱体，容置箱体的内腔填充有干燥剂，在热泵机组本体的外壁固定安装有安装板，安装板通过限位框与容置箱体连接，通过上述结构配合，可以在不拆除导线的前提下，完成干燥剂的更换，提高更换效率。
附图说明
18.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。

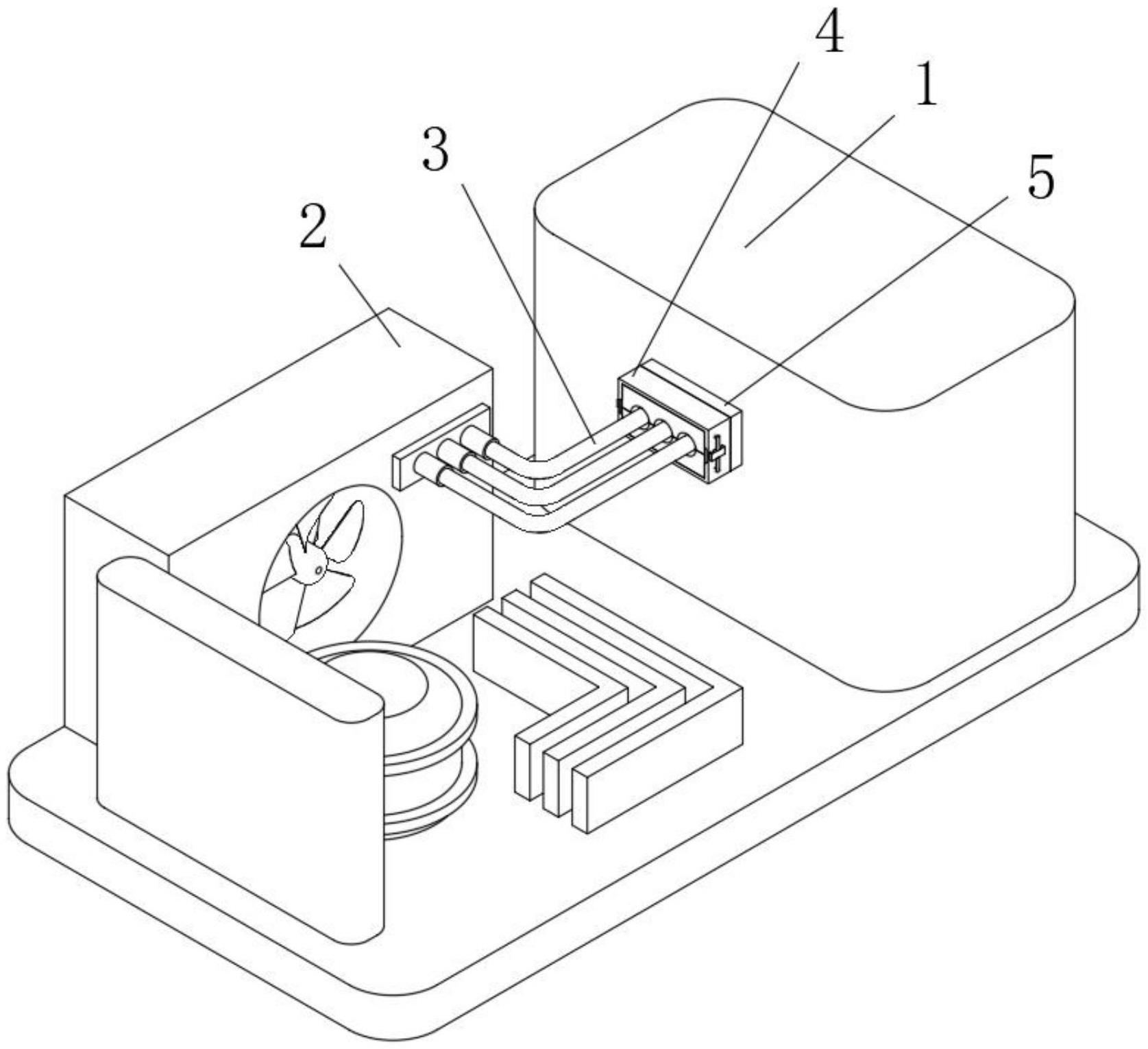

19.图1为实施例一中安装板的安装示意图；
20.图2为实施例一中限位框的安装示意图；
21.图3为实施例一中限位框的内部结构示意图；
22.图4为实施例一中容置箱体的剖视图。
23.图中：1、热泵机组本体；2、用电设备本体；3、导线；4、限位框；5、安装板；6、控制板；7、控制块；8、容置箱体；9、支撑板；10、连接轴；11、密封塞；12、弹性板；13、传动块；14、防漏层。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
25.实施例一
26.请参阅图1-4所示，一种除湿功能的热泵，包括热泵机组本体1、用电设备本体2、导线3和固定机构，热泵机组本体1通过导线3与用电设备本体2连接，实现信息的交互。
27.固定机构包括安装板5、限位框4和容置箱体8，安装板5固定安装在热泵机组本体1的外壁，限位框4固定安装在安装板5的外壁，限位框4通过安装板5与热泵机组本体1连接，其中安装板5与热泵机组本体1内部的接线柱电气连接。
28.容置箱体8滑动安装在限位框4的内腔，容置箱体8的内腔用于存储干燥剂，其中容置箱体8远离安装板5的一侧设置为网孔板，以便于干燥剂吸收水分。
29.容置箱体8设置有两个，两个容置箱体8的内壁开设有供导线3通过的容置部，通过两个容置箱体8包裹导线3，容置部的内壁与导线3的外壁滑动贴合，在需要更换干燥剂时，分别将两个容置箱体8由限位框4的内腔抽出，更换干燥剂后将两个容置箱体8重新插入，进而可以在不拆除导线3的前提下，完成干燥剂的更换，提高更换效率。
30.容置箱体8的内壁开设有透气通孔，容置箱体8的内腔通过透气通孔与容置部连通，透气通孔的开设，是为了便于干燥剂吸收导线3连接处的水分。
31.容置箱体8的内腔固定连接有防漏层14，防漏层14可以为常见的疏松多孔的人造
海绵，通过防漏层14可以尽可能的防止干燥剂颗粒通过透气通孔漏出。
32.容置部开设有多个，多个容置部的开口端倾斜设置，容置部的开口端设置为喇叭状，以便于导线3的插入。
33.容置箱体8的内壁设置有进料口，进料口的内壁滑动安装有密封塞11，通过进料口可以实现干燥剂的排出和注入，其中，密封塞11为常见的橡胶塞，密封塞11的设置，是为了防止干燥剂在使用的过程中洒落。
34.容置箱体8的侧壁固定安装有弹性板12，弹性板12的外壁设置有凸块，限位框4的侧壁开设有供凸块卡合的容置槽，两个容置箱体8的外壁均设置有弹性板12，在容置箱体8插入限位框4内腔口，通过凸块与容置槽卡合，实现容置箱体8的固定。
35.限位框4的外壁滑动安装有连接轴10，连接轴10的外壁固定连接有支撑板9，支撑板9的外壁固定连接有用于顶压凸块的控制板6，控制板6通过连接轴10和支撑板9的配合实现与限位框4的滑动连接。
36.在需要拆除容置箱体8时，按压控制板6，通过控制板6挤压弹性板12外壁的凸块，直至凸块与容置槽分离，此时可以将容置箱体8由限位框4的内腔抽出。
37.为了便于容置箱体8的拆除，容置箱体8的外壁固定连接有传动块13，安装板5的内壁固定连接有用于推动传动块13的控制块7，其中传动块13和控制块7为两块相互排斥的磁铁，通过磁力推动，可以在凸块与容置槽分离后，实现容置箱体8的自动脱落，进一步提高更换干燥剂的效率。
38.在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
39.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。
