1.本实用新型涉及塑料袋分割技术领域，尤其涉及一种碳纤维轮圈模具开模装置。


背景技术：

2.碳纤维在生产的过程中需要用到模具，用于生产自行车的模具包括上模，下模和设置在上模与下模之间的心模，在自行车轮圈生产的过程中需要将芯模与下模组装好后将预制轮圈装在芯模上，再将上模扣接，因为芯模的材料较软，需要人工装模；模具再将组装好的模具输送到下一环节进行高温加热，加热结束后需要对模具进行拆模，将加工好的轮圈取出；如申请号：cn202222753724.6的专利，公开了一种碳纤维轮圈模具开模装置；当将模具分开的过程中，需要将上模抬升后经过人工翻转，在开模的过程中下模具跟随上模具一起上升，当开模后下模具会发生坠落，容易对模具和开模装置造成损伤。


技术实现要素：

3.为了克服现有技术的缺陷，本实用新型所要解决的技术问题在于提出一种碳纤维轮圈模具开模装置，以解决上述问题。
4.为达此目的，本实用新型采用以下技术方案：
5.本实用新型提供的一种碳纤维轮圈模具开模装置，其特征在于：包括支撑架、固定在支撑架两侧的竖向滑槽、安装在竖向滑槽之间，用于锁紧上模的上模锁紧组件、安装在支撑架上用于控制，用于控制上模锁紧组件翻转的翻转组件、和用于控制上模锁紧组件上升的升降组件；在所述支撑架上固定有将下模具吸紧在支撑架上的磁块。
6.进一步，在所述支撑架上侧转动安装有多个便于模具移动的转轮。
7.进一步，所述上模锁紧组件包括安装在翻转组件上的翻转臂、固定在翻转臂上与上模具相接的翻转板、开设在翻转板上的长条孔和穿过长条孔与上模具螺纹连接的锁紧螺栓。
8.进一步，所述升降组件包括一对固定在支撑架下侧的升降气缸、固定在升降气缸上侧的升降板、固定在升降板上的翻转气缸、固定在翻转气缸缸体上并与竖向滑槽滑动连接的滑移块和安装在滑移块上并与滑移块转动连接的翻转杆
9.进一步，所述翻转组件包括固定在翻转杆上的翻转齿轮、固定在翻转气缸伸缩杆上并与翻转齿轮啮合的翻转齿条。
10.本实用新型的有益效果为：
11.一种碳纤维轮圈模具开模装置在工作的过程中将模具移动到上模锁紧组件正下方，将上模具与模具锁紧组件锁定在一起，升降组件控制上模锁紧组件上升一定高度使上模与下模相互分开后，翻转组件控制上模进行翻转；在磁块的吸引轮的作用下在开模的过程中下模不会在开模时跟随上模一起向上移动，从而避免下模与支撑架之间发生碰撞，造成模具变形，造成模具损伤和开模装置损伤。
附图说明

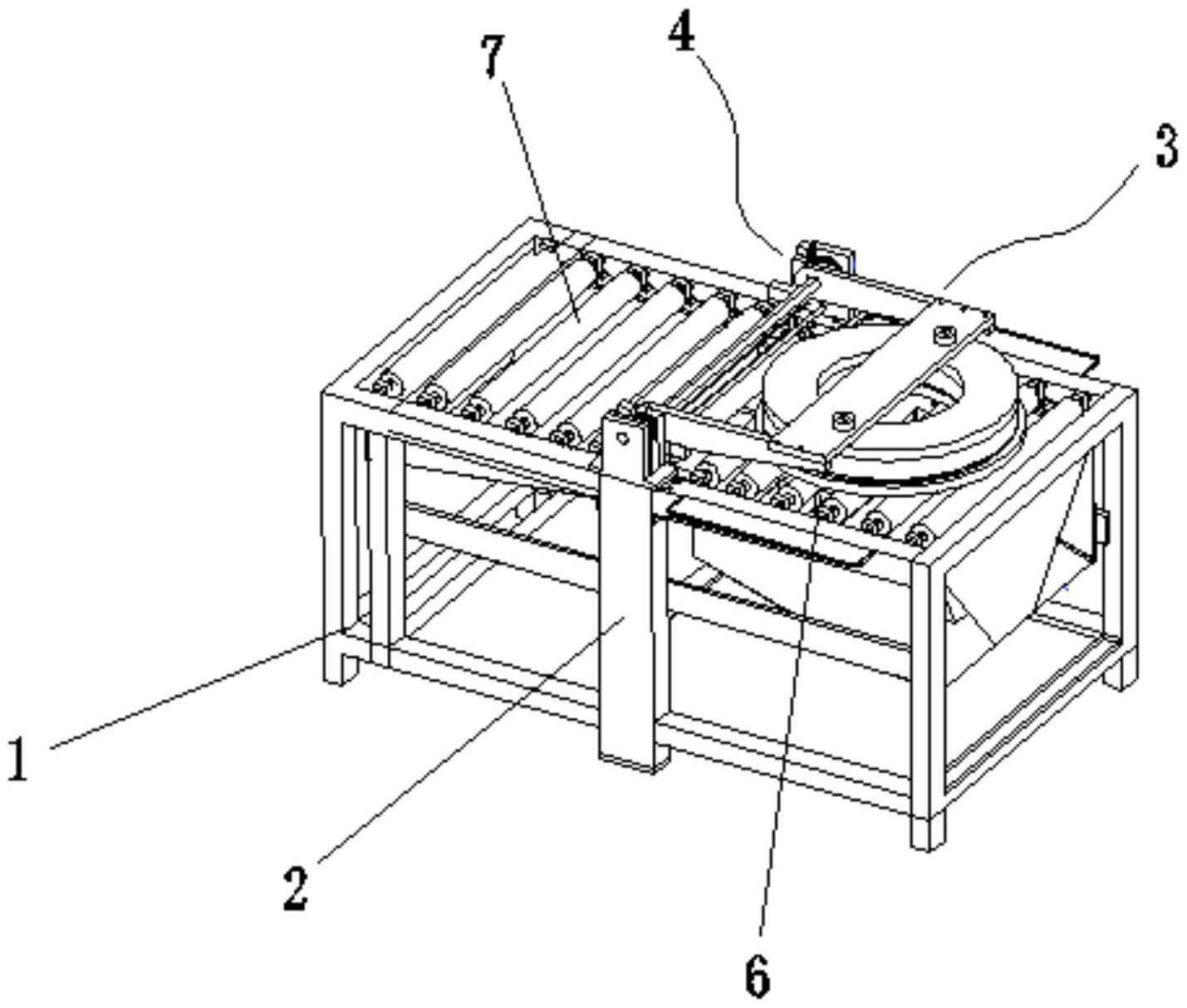

12.图1是本实用新型一种碳纤维轮圈模具开模装置整体结构示意图；
13.图2是本实用新型一种碳纤维轮圈模具开模装置翻转组件结构示意图；
14.图3是本实用新型一种碳纤维轮圈模具开模装置支撑架结构示意图。
15.图中附图标记：
16.1、支撑架；2、竖向滑槽；3、上模锁紧组件；31、翻转臂；32、翻转板；33、长条孔；34、锁紧螺栓；4、翻转组件；41、翻转齿轮；42、翻转齿条；5、升降组件；51、升降气缸；52、升降板；53、翻转气缸；54、滑移块；55、翻转杆；6、磁块；7、转轮。
具体实施方式
17.下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。
18.如图1至图3所示，本实施例中提供的一种碳纤维轮圈模具开模装置，包括其特征在于：包括支撑架1、固定在支撑架1两侧的竖向滑槽2、安装在竖向滑槽2之间，用于锁紧上模的上模锁紧组件3、安装在支撑架1上用于控制，用于控制上模锁紧组件3翻转的翻转组件4、和用于控制上模锁紧组件3上升的升降组件5；在所述支撑架1上固定有将下模具吸紧在支撑架1上的磁块6。
19.进一步，在所述支撑架1上侧转动安装有多个便于模具移动的转轮7；在转轮的作用下模具可以在支撑架1上滑动，便于模具移动。
20.进一步，所述上模锁紧组件3包括安装在翻转组件4上的翻转臂31、固定在翻转臂31上与上模具相接的翻转板32、开设在翻转板32上的长条孔33和穿过长条孔33与上模具螺纹连接的锁紧螺栓34；螺栓34可以在长条孔33中左右移动，可以调整之间距离，便于适应不同大小的模具。
21.进一步，所述升降组件5包括一对固定在支撑架1下侧的升降气缸51、固定在升降气缸51上侧的升降板52、固定在升降板52上的翻转气缸53、固定在翻转气缸53缸体上并与竖向滑槽2滑动连接的滑移块54和安装在滑移块54上并与滑移块54转动连接的翻转杆55；当上模锁紧后升降气缸51控制翻转气缸53上升，同时推动滑移块54上升。
22.进一步，所述翻转组件4包括固定在翻转杆55上的翻转齿轮41、固定在翻转气缸53伸缩杆上并与翻转齿轮41啮合的翻转齿条42；翻转气缸53牵引翻转齿条42移动，使翻转齿轮41转动，从而控制上模锁紧组件3翻转。
23.本实用新型是通过优选实施例进行描述的，本领域技术人员知悉，在不脱离本实用新型的精神和范围的情况下，可以对这些特征和实施例进行各种改变或等效替换。本实用新型不受此处所公开的具体实施例的限制，其他落入本申请的权利要求内的实施例都属于本实用新型保护的范围。


技术特征：
1.一种碳纤维轮圈模具开模装置，其特征在于：包括支撑架(1)、固定在支撑架(1)两侧的竖向滑槽(2)、安装在竖向滑槽(2)之间，用于锁紧上模的上模锁紧组件(3)、安装在支撑架(1)上用于控制，用于控制上模锁紧组件(3)翻转的翻转组件(4)、和用于控制上模锁紧组件(3)上升的升降组件(5)；在所述支撑架(1)上固定有将下模具吸紧在支撑架(1)上的磁块(6)。2.根据权利要求1所述的一种碳纤维轮圈模具开模装置，其特征在于：在所述支撑架(1)上侧转动安装有多个便于模具移动的转轮(7)。3.根据权利要求1所述的一种碳纤维轮圈模具开模装置，其特征在于：所述上模锁紧组件(3)包括安装在翻转组件(4)上的翻转臂(31)、固定在翻转臂(31)上与上模具相接的翻转板(32)、开设在翻转板(32)上的长条孔(33)和穿过长条孔(33)与上模具螺纹连接的锁紧螺栓(34)。4.根据权利要求1所述的一种碳纤维轮圈模具开模装置，其特征在于：所述升降组件(5)包括一对固定在支撑架(1)下侧的升降气缸(51)、固定在升降气缸(51)上侧的升降板(52)、固定在升降板(52)上的翻转气缸(53)、固定在翻转气缸(53)缸体上并与竖向滑槽(2)滑动连接的滑移块(54)和安装在滑移块(54)上并与滑移块(54)转动连接的翻转杆(55)。5.根据权利要求4所述的一种碳纤维轮圈模具开模装置，其特征在于：所述翻转组件(4)包括固定在翻转杆(55)上的翻转齿轮(41)、固定在翻转气缸(53)伸缩杆上并与翻转齿轮(41)啮合的翻转齿条(42)。

技术总结
本实用新型公开了一种碳纤维轮圈模具开模装置，包括支撑架、固定在支撑架两侧的竖向滑槽、安装在竖向滑槽之间，用于锁紧上模的上模锁紧组件、安装在支撑架上用于控制，用于控制上模锁紧组件翻转的翻转组件、和用于控制上模锁紧组件上升的升降组件；在所述支撑架上固定有将下模具吸紧在支撑架上的磁块。定有将下模具吸紧在支撑架上的磁块。定有将下模具吸紧在支撑架上的磁块。


技术研发人员：马贵芳 柯跃明 邱义良
受保护的技术使用者：厦门市碳谷复材科技有限公司
技术研发日：2023.03.29
技术公布日：2023/10/27
