1.本实用新型涉及磁探装卸夹具技术领域，具体为一种可调式快速装卸夹具。


背景技术：

2.目前机务人员在磁探装卸过程中，由于磁探上部固定位置与机腹之间只有很小的空间，导致普通的夹具必须在装卸前将夹具拆下，才能进行安装作业，这导致了在安装过程中，特别是在舰船上等颠簸环境时，磁探始终处于一个非固定的自由状态，加之磁探设备又很长，为防止安装时磁探滑落损坏，需多个人员用手协助安装，这造成了人员及安装时间的的浪费，增大了设备在安装过程中损坏的风险。


技术实现要素：

3.本实用新型要解决的技术问题是克服现有的缺陷，提供一种可调式快速装卸夹具，采用纯机械式操作，设备整体结构小巧灵活，使用方法简单，而且安全可靠，有效缩短了安装时间，减少了不必要的人力成本，可以有效解决背景技术中的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种可调式快速装卸夹具，包括下抱箍和上抱箍，上抱箍的左端与下抱箍的左端之间设置有t型拉紧螺栓ⅰ，上抱箍的右端与下抱箍的右端之间设置有t型拉紧螺栓ⅱ，下抱箍左右两侧分别设置有开口导向沟槽，上抱箍左右两端分别设置有转动块，t型拉紧螺栓ⅰ的水平方向和t型拉紧螺栓ⅱ的水平方向分别与开口导向沟槽连接，t型拉紧螺栓ⅰ的竖直方向和t型拉紧螺栓ⅱ的竖直方向分别穿至转动块的上方，t型拉紧螺栓ⅱ的上端螺纹连接有梅花手轮。
5.进一步的，下抱箍由水平板和立板焊接而成，水平板的中部设置有与上抱箍对应的抱箍凹槽，开口导向沟槽设置在立板的两端。
6.进一步的，下抱箍的水平板四角设置有连接螺栓。
7.进一步的，转动块两端设置有固定轴，转动块通过固定轴与上抱箍转动连接，t型拉紧螺栓ⅰ的竖直方向螺纹连接有六角法兰面螺母，该六角法兰面螺母设置为两个，且分别设置在转动块的上下两侧。
8.与现有技术相比，本实用新型的有益效果是：
9.本实用新型实现装夹尺寸可调，小巧灵活，可快速安装拆卸的夹具，可在磁探安装前不需要将夹具拆下，让磁探始终处于固定的保护状态，待磁探安装固定在机腹上后，能够实现快速拆卸，将原来需多人操作可节省为一人操作，降低了人力及时间成本，减小了设备在安装过程中损坏的风险。
附图说明

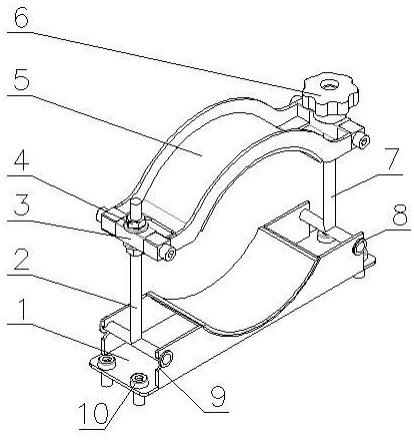

10.图1为本实用新型结构示意图；
11.图2为本实用新型正视结构示意图；
12.图3为本实用新型拆卸状态结构示意图；
13.图4为磁探通过本装置装在小车上的结构示意图。
14.图中：1下抱箍、2 t型拉紧螺栓ⅰ、3转动块、4六角法兰面螺母、5上抱箍、6梅花手轮、7 t型拉紧螺栓ⅱ、8挡环、9开口导向沟槽、10连接螺栓。
具体实施方式
15.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
16.请参阅图1-4，本实用新型提供一种技术方案：一种可调式快速装卸夹具，包括下抱箍1和上抱箍5，上抱箍5的左端与下抱箍1的左端之间设置有t型拉紧螺栓ⅰ2，上抱箍5的右端与下抱箍1的右端之间设置有t型拉紧螺栓ⅱ7，t型拉紧螺栓ⅰ2和t型拉紧螺栓ⅱ7用于将下抱箍1和上抱箍5连接在一起，保证结构的牢固，下抱箍1左右两侧分别设置有开口导向沟槽9，上抱箍5左右两端分别设置有转动块3，t型拉紧螺栓ⅰ2的水平方向和t型拉紧螺栓ⅱ7的水平方向分别与开口导向沟槽9连接，t型拉紧螺栓ⅰ2的水平方向两端和t型拉紧螺栓ⅱ7的水平方向两端均设置有挡环8，该挡环8位于开口导向沟槽9的外侧，起到限制的作用，t型拉紧螺栓ⅰ2的竖直方向和t型拉紧螺栓ⅱ7的竖直方向分别穿至转动块3的上方，t型拉紧螺栓ⅱ7的上端螺纹连接有梅花手轮6，通过梅花手轮6便于将下抱箍1和上抱箍5锁紧，操作方便，下抱箍1和上抱箍5的内侧分别粘贴有缓冲防护胶皮，可起到对磁探及其他所夹持设备的保护作用。
17.下抱箍1由水平板和立板焊接而成，水平板的中部设置有与上抱箍5对应的抱箍凹槽，开口导向沟槽9设置在立板的两端，下抱箍1的水平板四角设置有连接螺栓10，通过连接螺栓10能够将本装置安装在运输小车。
18.转动块3两端设置有固定轴，转动块3通过固定轴与上抱箍5转动连接，t型拉紧螺栓ⅰ2的竖直方向螺纹连接有六角法兰面螺母4，该六角法兰面螺母4设置为两个，且分别设置在转动块3的上下两侧，通过六角法兰面螺母4能够对t型拉紧螺栓ⅰ2竖直方向的位置进行调节，调节好位置后，将六角法兰面螺母4锁紧，实现对夹具的大小进行调节，满足使用需求。
19.安装时，先将存放的磁探放置在装载该固定夹具专用的运输小车上，然后提前调节六角法兰面螺母4至适合口径尺寸，手持上抱箍5，t型拉紧螺栓ⅰ2的下端挂靠在下抱箍1左侧的开口导向沟槽9内，压住上抱箍5，通过梅花手轮6调整t型拉紧螺栓ⅱ7长度，然后挂靠在下抱箍1右侧开口导向沟槽9内，旋紧梅花手轮6，将磁探设备夹紧固定。
20.拆卸时，用手倒旋梅花手轮6，松开t型拉紧螺栓ⅱ7，t型拉紧螺栓ⅱ7的下端脱开开口导向沟槽9，将上抱箍5沿圆周方向转动一定的角度，t型拉紧螺栓ⅰ2的下端在斜导向槽的作用下脱开开口导向沟槽9，略微抬起避开开口导向沟槽9，并顺时针转动上抱箍5，t型拉紧螺栓ⅰ2在转动块3的作用下不断转动被拉出，直至完全脱离。
21.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种可调式快速装卸夹具，包括下抱箍（1）和上抱箍（5），其特征在于：上抱箍（5）的左端与下抱箍（1）的左端之间设置有t型拉紧螺栓ⅰ（2），上抱箍（5）的右端与下抱箍（1）的右端之间设置有t型拉紧螺栓ⅱ（7），下抱箍（1）左右两侧分别设置有开口导向沟槽（9），上抱箍（5）左右两端分别设置有转动块（3），t型拉紧螺栓ⅰ（2）的水平方向和t型拉紧螺栓ⅱ（7）的水平方向分别与开口导向沟槽（9）连接，t型拉紧螺栓ⅰ（2）的竖直方向和t型拉紧螺栓ⅱ（7）的竖直方向分别穿至转动块（3）的上方，t型拉紧螺栓ⅱ（7）的上端螺纹连接有梅花手轮（6）。2.根据权利要求1所述的一种可调式快速装卸夹具，其特征在于：下抱箍（1）由水平板和立板焊接而成，水平板的中部设置有与上抱箍（5）对应的抱箍凹槽，开口导向沟槽（9）设置在立板的两端。3.根据权利要求2所述的一种可调式快速装卸夹具，其特征在于：下抱箍（1）的水平板四角设置有连接螺栓（10）。4.根据权利要求1所述的一种可调式快速装卸夹具，其特征在于：转动块（3）两端设置有固定轴，转动块（3）通过固定轴与上抱箍（5）转动连接，t型拉紧螺栓ⅰ（2）的竖直方向螺纹连接有六角法兰面螺母（4），该六角法兰面螺母（4）设置为两个，且分别设置在转动块（3）的上下两侧。

技术总结
本实用新型公开了一种可调式快速装卸夹具，包括下抱箍和上抱箍，上抱箍的左端与下抱箍的左端之间设置有t型拉紧螺栓ⅰ，上抱箍的右端与下抱箍的右端之间设置有t型拉紧螺栓ⅱ，下抱箍左右两侧分别设置有开口导向沟槽，上抱箍左右两端分别设置有转动块，t型拉紧螺栓ⅰ的水平方向和t型拉紧螺栓ⅱ的水平方向分别与开口导向沟槽连接，t型拉紧螺栓ⅰ的竖直方向和t型拉紧螺栓ⅱ的竖直方向分别穿至转动块的上方，t型拉紧螺栓ⅱ的上端螺纹连接有梅花手轮；本实用新型实现装夹尺寸可调，小巧灵活，可快速安装拆卸的夹具，可在磁探安装前不需要将夹具拆下，让磁探始终处于固定的保护状态，待磁探安装固定在机腹上后，能够实现快速拆卸。能够实现快速拆卸。能够实现快速拆卸。


技术研发人员：谢庆伟 谢丹阳 仝国宝 郝志伟 郭杏威 吴金梅
受保护的技术使用者：新乡市永安机械设备有限公司
技术研发日：2023.09.11
技术公布日：2023/10/24
