一种维修工具箱的制作方法

1.本实用新型涉及维修工具箱技术领域,具体为一种维修工具箱。


背景技术:

2.目前,在维护和检修设备时,操作人员通常会通过工具箱来携带必要工具。
3.公开号为cn201921664951.3现有技术中虽然解决了现有的工具箱多为矩形体,其在竖直方向的四条棱边容易磕碰,从而造成箱体损坏,在使用过程中带来不便的问题;
4.但是使用模式单一,内部并没有进行隔断,大量工具堆放在一起不便针对取出使用,并且工具箱具有一定重量,工作人员长时间拎动,会加快工作人员的体能消耗,工作强度大,并且在夜间进行维修时,还需要外部照明设备进行照明,携带工具增加,并且工具遗漏,工作人员无法及时知晓,鉴于此,针对上述问题深入研究,遂有本案产生。


技术实现要素:

5.针对现有技术的不足,本实用新型提供了一种维修工具箱,解决了现有的工具箱使用模式单一,内部并没有进行隔断,大量工具堆放在一起不便针对取出使用,并且工具箱具有一定重量,工作人员长时间拎动,会加快工作人员的体能消耗,工作强度大,并且在夜间进行维修时,还需要外部照明设备进行照明,携带工具增加,并且工具遗漏,工作人员无法及时知晓的技术问题。
6.为实现以上目的,本实用新型通过以下技术方案予以实现:一种维修工具箱,包括箱体,所述箱体内下壁上装配有十字型隔板,所述箱体内下壁上并且位于十字型隔板每个隔槽内分别装配有电动推杆,每个所述电动推杆伸缩端上分别装配有防丢存放结构,所述十字型隔板上装配有四个警示灯。
7.优选的,每个所述防丢存放结构均包括,承载板、四个弹簧、承载架、存放盒以及压力传感器;
8.每个所述承载板分别安置于每个所述电动推杆伸缩端上,每四个所述弹簧分别装配于每个所述承载板上,每个所述承载架分别装配于每四个所述弹簧上,每个所述存放盒分别卡装于每个所述承载架上,每个所述压力传感器分别装配于每个所述承载板上并且位于每个所述承载架下方。
9.优选的,所述箱体下壁上装配有四个万向轮。
10.优选的,所述箱体一侧壁上装配有牵引绳,所述箱体另一侧壁上装配有蓄电池。
11.优选的,所述箱体上壁活动装配有把手。
12.优选的,每个所述存放盒上分别装配有遮挡板,每个所述遮挡板下壁上分别装配有led照明灯。
13.有益效果
14.本实用新型提供了一种维修工具箱。具备以下有益效果:本装置实现拎动牵引双重移动方式,便于节省工作人员携带时消耗的体力,夜间可进行照明,无需携带照明工具,
还实现重量感知,便于工作人员及时知晓缺少工具,并进行收集寻找,从而解决而了现有技术中的使用模式单一,内部并没有进行隔断,大量工具堆放在一起不便针对取出使用,并且工具箱具有一定重量,工作人员长时间拎动,会加快工作人员的体能消耗,工作强度大,并且在夜间进行维修时,还需要外部照明设备进行照明,携带工具增加,并且工具遗漏,工作人员无法及时知晓的问题。
附图说明
15.图1为本实用新型所述一种维修工具箱的结构示意图。

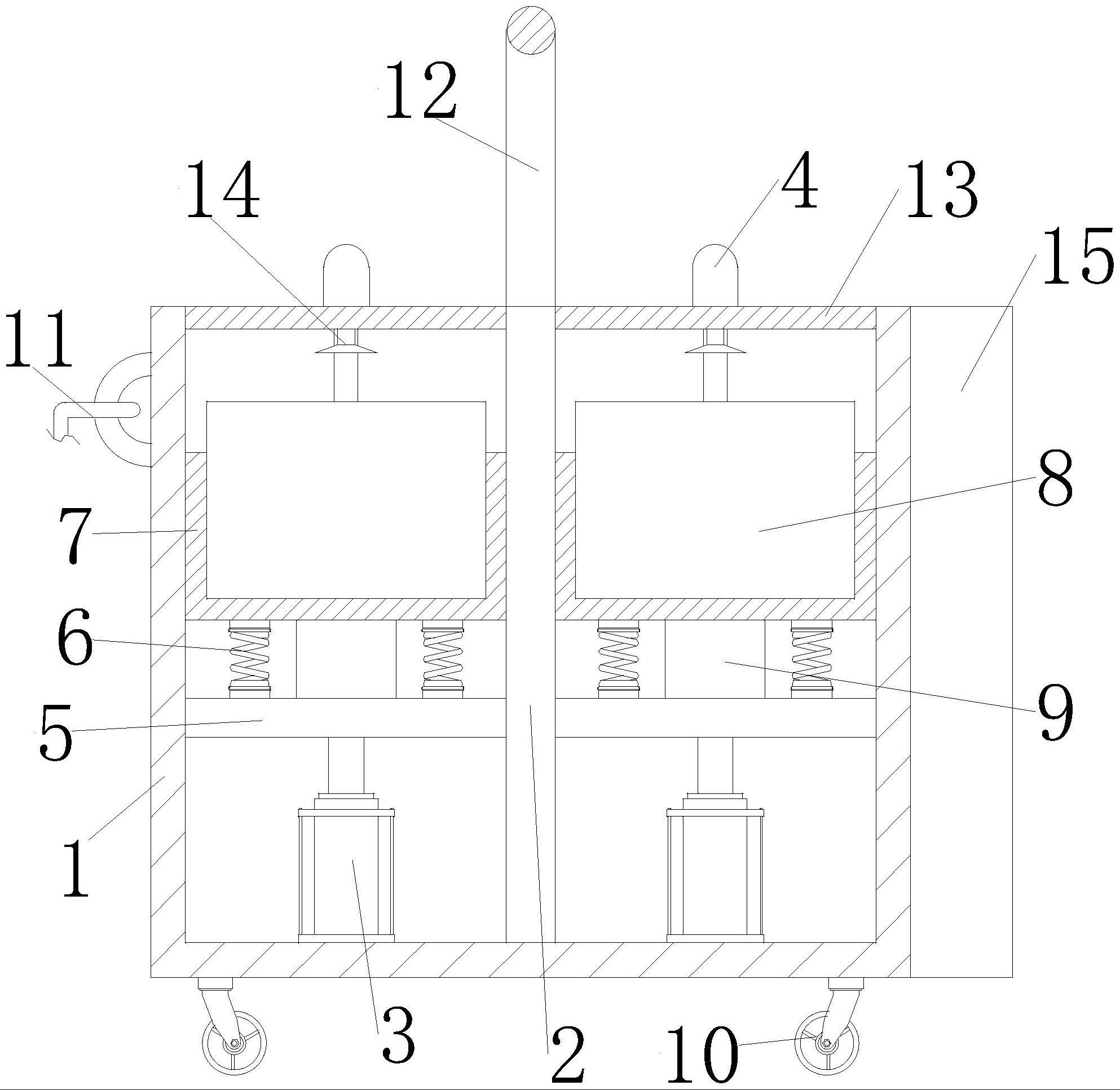

16.图2为本实用新型所述一种维修工具箱的侧视剖面结构示意图。
17.图3为本实用新型所述一种维修工具箱的俯视结构示意图。
18.图中:1-箱体;2-十字型隔板;3-电动推杆;4-警示灯;5-承载板;6-弹簧;7-承载架;8-存放盒;9-压力传感器;10-万向轮;11-牵引绳;12-把手;13-遮挡板;14-led照明灯;15-蓄电池。
具体实施方式
19.实施例:
20.参照图1-3,是本实用新型实施例的结构示意图,一种维修工具箱,包括箱体1,箱体1内下壁上装配有十字型隔板2,箱体1内下壁上并且位于十字型隔板2每个隔槽内分别装配有电动推杆3,每个电动推杆3伸缩端上分别装配有防丢存放结构,十字型隔板2上装配有四个警示灯4;每个防丢存放结构均包括,承载板5、四个弹簧6、承载架7、存放盒8以及压力传感器9;每个承载板5分别安置于每个电动推杆3伸缩端上,每四个弹簧6分别装配于每个承载板5上,每个承载架7分别装配于每四个弹簧6上,每个存放盒8分别卡装于每个承载架7上,每个压力传感器9分别装配于每个承载板5上并且位于每个承载架7下方;箱体1下壁上装配有四个万向轮10;箱体1一侧壁上装配有牵引绳11,箱体1另一侧壁上装配有蓄电池15;箱体1上壁活动装配有把手12;每个存放盒8上分别装配有遮挡板13,每个遮挡板13下壁上分别装配有led照明灯14;
21.实际使用时:工作人员携带移动时,遇到凹凸不平的路面工作人员通过把手12将本装置拎起进行移动,遇到平整路面,工作人员通过牵引绳11拉动本装置通过安装在箱体1下壁上的万向轮10进行移动,移动到维修区域后停止,接通电源,蓄电池15供电,通过安装在其上的可编程控制器进行控制操作,安装在箱体1内的电动推杆3顶动安装在其伸缩端上的承载板5上升,从而顶动存放盒8伸出十字型隔板2,夜晚时安装在存放盒8上的遮挡板13上的led照明灯14发亮,便于工作人员夜间进行工具的取出使用,工作人员在取出工具时,重量变轻,安装在承载板5上的弹簧6顶动承载架7细微上升,压力传感器9感知到压力低于设定值与之对应的警示灯4发亮,提醒工作人员,工作人员维修完毕后,将工具放回原处,重量变重,通过承载架7挤压弹簧6从而在挤压压力传感器9,压力传感器9感知到压力达到设定值,与之对应的警示灯熄灭,超过重量时,警示灯4闪烁,工作人员根据警示灯4亮起熄灭状态,能直接判断一遗漏工具,以及防止错误的工具,便于及时整理以及收集寻找,遮挡板13用于对工具进行遮挡,防止漏出,十字型隔板2用于增加隔断,便于工具的分类。
22.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,
可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。


技术特征:
1.一种维修工具箱,包括箱体(1),其特征在于,所述箱体(1)内下壁上装配有十字型隔板(2),所述箱体(1)内下壁上并且位于十字型隔板(2)每个隔槽内分别装配有电动推杆(3),每个所述电动推杆(3)伸缩端上分别装配有防丢存放结构,所述十字型隔板(2)上装配有四个警示灯(4),每个所述防丢存放结构均包括承载板(5)、四个弹簧(6)、承载架(7)、存放盒(8)以及压力传感器(9);每个所述承载板(5)分别安置于每个所述电动推杆(3)伸缩端上,每四个所述弹簧(6)分别装配于每个所述承载板(5)上,每个所述承载架(7)分别装配于每四个所述弹簧(6)上,每个所述存放盒(8)分别卡装于每个所述承载架(7)上,每个所述压力传感器(9)分别装配于每个所述承载板(5)上并且位于每个所述承载架(7)下方。2.根据权利要求1所述的一种维修工具箱,其特征在于,所述箱体(1)下壁上装配有四个万向轮(10)。3.根据权利要求1所述的一种维修工具箱,其特征在于,所述箱体(1)一侧壁上装配有牵引绳(11),所述箱体(1)另一侧壁上装配有蓄电池(15)。4.根据权利要求1所述的一种维修工具箱,其特征在于,所述箱体(1)上壁活动装配有把手(12)。5.根据权利要求1所述的一种维修工具箱,其特征在于,每个所述存放盒(8)上分别装配有遮挡板(13),每个所述遮挡板(13)下壁上分别装配有led照明灯(14)。

技术总结
本实用新型公开了一种维修工具箱,包括箱体,所述箱体内下壁上装配有十字型隔板,所述箱体内下壁上并且位于十字型隔板每个隔槽内分别装配有电动推杆,每个所述电动推杆伸缩端上分别装配有防丢存放结构,所述十字型隔板上装配有四个警示灯,本实用新型涉及维修工具箱技术领域,实现拎动牵引双重移动方式,便于节省工作人员携带时消耗的体力,夜间可进行照明,无需携带照明工具,还实现重量感知,便于工作人员及时知晓缺少工具。作人员及时知晓缺少工具。作人员及时知晓缺少工具。


技术研发人员:吴海忠
受保护的技术使用者:深圳市托普思维商业服务有限公司
