一种用于h型钢可快速连接的连接件
技术领域
1.本实用新型具体涉及型钢技术领域，具体是一种用于h型钢可快速连接的连接件。


背景技术：

2.随着社会的发展，工业的进步，传统的建筑施工工艺逐渐的被现代的建筑施工工艺所取代，现代建筑施工工艺，充分利用了现有的建筑材料，结构简单，通用性强，并且质量轻，安装方便，h型钢在现在的施工中有着重要的地位，h型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材。
3.中国实用新型公开说明书cn216007279u公开了一种型钢连接件，包括基板和多个侧翼板，多个上述侧翼板安装于上述基板侧部，且与上述基板共同围绕形成十字形插槽，上述基板和多个上述侧翼板上分别开设有与上述十字形插槽内部连通的若干个固定螺孔；
4.上述一种型钢连接件，能够快速安装多个不同方向的钢结构，且连接稳定性高，但是，其在连接时，依然需要在型钢固定的过程中通过扭紧螺栓实现其紧固作用，这样一来，其工作强度还是较大的，难以实现其快速连接这一过程；为此，我们提供了一种用于h型钢可快速连接的连接件。


技术实现要素：

5.本实用新型的目的在于提供一种用于h型钢可快速连接的连接件，以解决背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：
7.一种用于h型钢可快速连接的连接件，包括连接件主体，所述连接件主体的上下两端两侧堆成位置处均贯穿开设有连接孔，且连接件主体的内部开设有滑接槽，所述滑接槽的内部连接有h型钢，且h型钢两端与连接孔的对应位置处贯穿开设有安装孔，所述连接孔的内部贯穿安装孔安装有插接栓，且插接栓的内部贯穿开设有限位孔，所述限位孔的内部插接有钢棒。
8.作为本实用新型的进一步技术方案，所述连接件主体为工字型结构，且连接件主体通过滑接槽与h型钢相连接。
9.作为本实用新型的进一步技术方案，所述插接栓通过限位孔与钢棒相接，且限位孔为多个不同直径的圆孔串接而成。
10.与现有技术相比，本实用新型的有益效果是：
11.本实用新型，该用于h型钢可快速连接的连接件，结构简单，在安装时较为迅速，通过几组插接栓和钢棒的连接作用，能够快速的实现两组h型钢的连接，并且无论在何种安装角度下，该连接结构都能够实现快速稳定的安装过程，较为实用。
附图说明

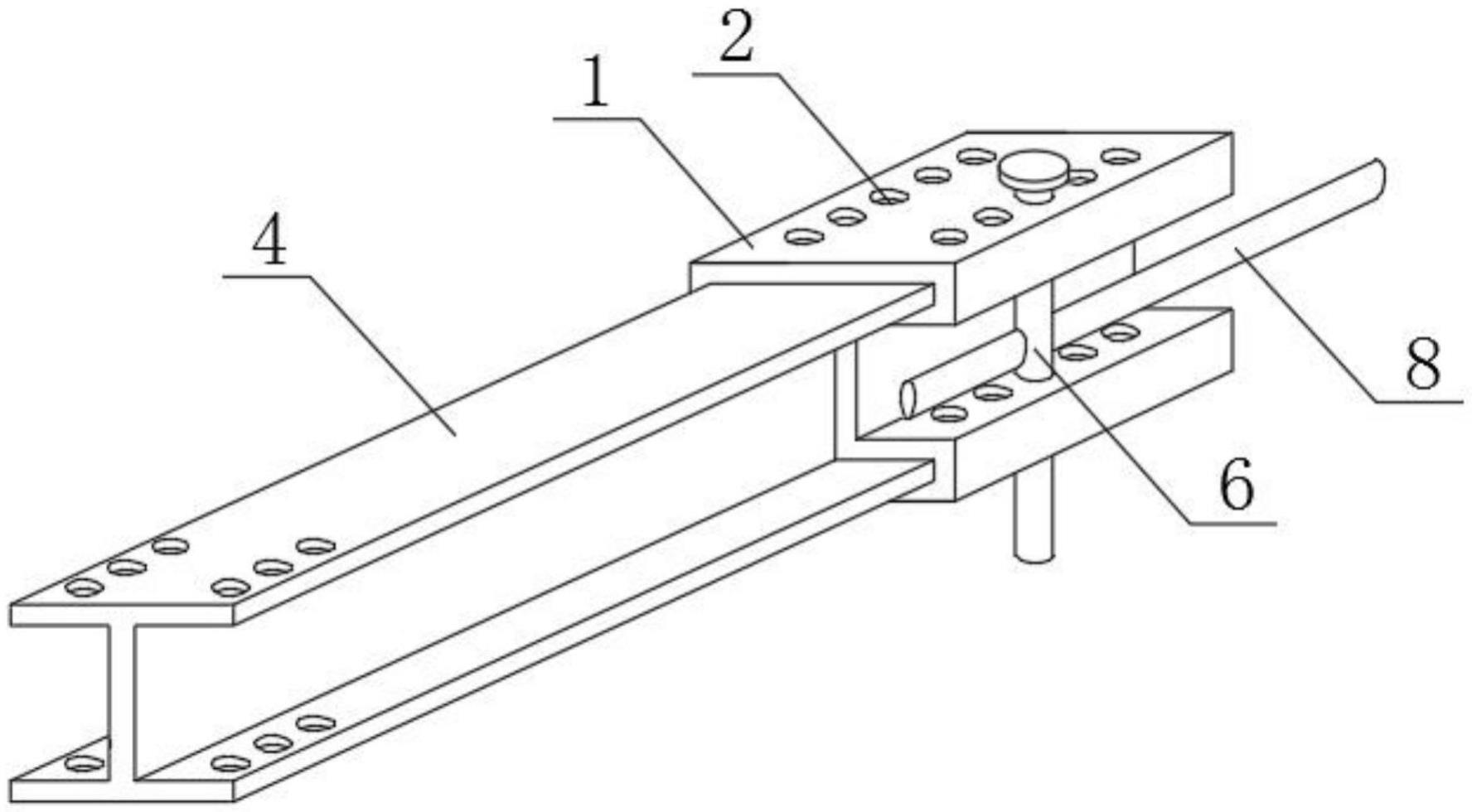

12.图1是本实用新型一种用于h型钢可快速连接的连接件的整体连接示意图；
13.图2是本实用新型一种用于h型钢可快速连接的连接件中h型钢的示意图；
14.图3是本实用新型一种用于h型钢可快速连接的连接件中连接件主体的示意图；
15.图4是本实用新型一种用于h型钢可快速连接的连接件中插接栓的示意图。
16.图中：1、连接件主体；2、连接孔；3、滑接槽；4、h型钢；5、安装孔；6、插接栓；7、限位孔；8、钢棒。
具体实施方式
17.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
18.请参阅图1-4，本实用新型实施例中，一种用于h型钢可快速连接的连接件，包括连接件主体1，所述连接件主体1的上下两端两侧堆成位置处均贯穿开设有连接孔2，且连接件主体1的内部开设有滑接槽3，所述滑接槽3的内部连接有h型钢4，且h型钢4两端与连接孔2的对应位置处贯穿开设有安装孔5，所述连接孔2的内部贯穿安装孔5安装有插接栓6，且插接栓6的内部贯穿开设有限位孔7，所述限位孔7的内部插接有钢棒8。
19.本实施例中，所述连接件主体1为工字型结构，且连接件主体1通过滑接槽3与h型钢4相连接。
20.本实施例中，所述插接栓6通过限位孔7与钢棒8相接，且限位孔7为多个不同直径的圆孔串接而成。
21.本实用新型的工作原理是：在使用的过程中，首先，在h型钢4的一端对应滑接槽3的位置套接连接件主体1，与此同时，在连接件主体1另一端同等的位置处套接另一个h型钢4，当两组h型钢4安装在连接件主体1内部后，根据一个h型钢4对应两个插接栓6的结构，通过四个插接栓6在连接件主体1的内部固定好两组h型钢4，并在一侧相邻两个插接栓6内部的限位孔7位置选择合适大小的钢棒8，实现连接；整个连接件，结构简单，在安装时较为迅速，通过几组插接栓6和钢棒8的连接作用，能够快速的实现两组h型钢4的连接，并且无论在何种安装角度下，该连接结构都能够实现稳定的安装过程，较为实用。
22.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
23.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。


技术特征：
1.一种用于h型钢可快速连接的连接件，其特征在于：包括连接件主体(1)，所述连接件主体(1)的上下两端两侧堆成位置处均贯穿开设有连接孔(2)，且连接件主体(1)的内部开设有滑接槽(3)，所述滑接槽(3)的内部连接有h型钢(4)，且h型钢(4)两端与连接孔(2)的对应位置处贯穿开设有安装孔(5)，所述连接孔(2)的内部贯穿安装孔(5)安装有插接栓(6)，且插接栓(6)的内部贯穿开设有限位孔(7)，所述限位孔(7)的内部插接有钢棒(8)。2.根据权利要求1所述的一种用于h型钢可快速连接的连接件，其特征在于：所述连接件主体(1)为工字型结构，且连接件主体(1)通过滑接槽(3)与h型钢(4)相连接。3.根据权利要求2所述的一种用于h型钢可快速连接的连接件，其特征在于：所述插接栓(6)通过限位孔(7)与钢棒(8)相接，且限位孔(7)为多个不同直径的圆孔串接而成。

技术总结
本实用新型公开了一种用于h型钢可快速连接的连接件，包括连接件主体，所述连接件主体的上下两端两侧堆成位置处均贯穿开设有连接孔，且连接件主体的内部开设有滑接槽，所述滑接槽的内部连接有h型钢，且h型钢两端与连接孔的对应位置处贯穿开设有安装孔，所述连接孔的内部贯穿安装孔安装有插接栓，且插接栓的内部贯穿开设有限位孔，所述限位孔的内部插接有钢棒，所述连接件主体为工字型结构，且连接件主体通过滑接槽与h型钢相连接；该用于h型钢可快速连接的连接件，结构简单，在安装时较为迅速，通过几组插接栓和钢棒的连接作用，能够快速的实现两组h型钢的连接，无论在何种安装角度下，该连接结构都能够实现快速稳定的安装过程，较为实用。为实用。为实用。


技术研发人员：朱玉勤 魏万贵 张春山 苏同明 陈松
受保护的技术使用者：兴化市兆驰机械科技有限公司
技术研发日：2023.06.06
技术公布日：2023/10/27
