1.本实用新型涉及电池pack技术领域，更具体地说，涉及一种电池pack的锁固结构。


背景技术：

2.电池pack一般指的是组合电池，主要指锂电池组的加工组装，主要是将电芯，电池保护板，电池连接片，标签纸等通过电池pack工艺组合加工成客户需要的产品。电池pack在现在主要集中在锂电池包pack厂，都拥有自己的pack结构设计，pack电子设计和pack生产车间，能根据客户的需求进行自主的开发设计，通过电池方案，电池规格书，电池样品达到客户的pack锂电池定制需求确认后，再让pack车间的pack生产线进行生产加工，品质检验合格后出货。
3.电池pack在使用中最容易出现的问题就是因为颠簸等因素的存在，电池pack出现松动，零件脱落等问题，因此如何对电池pack进行锁固，避免使用中电池pack出现松动的情况，成为亟待解决的技术问题。


技术实现要素：

4.本实用新型的目的在于提供一种电池pack的锁固结构，用以解决上述背景技术中存在的技术问题。
5.本实用新型技术方案一种电池pack的锁固结构，包括上层锁固件、下层锁固件和位于所述上层锁固件和所述下层锁固件两侧的两组侧锁固件，电池模组位所述上层锁固件和所述下层锁固件之间，所述上层锁固件和所述下层锁固件相互固定，所述侧锁固件分别与所述上层锁固件和所述下层锁固件可拆卸固定。
6.在一个优选地实施例中，所述上层锁固件和所述下层锁固件均包括内侧的限位板、外侧的封板和位于所述限位板和所述封板之间的缓冲垫，所述限位板和所述封板通过螺栓固定，所述电池模组通过所述限位板限位，所述封板上设置有接线座。
7.在一个优选地实施例中，所述限位板上对应所述电池模组的电芯设置有若干个限位孔，电芯的端部插入所述限位孔中。
8.在一个优选地实施例中，所述限位板、封板和缓冲垫上均设置有散热孔。
9.在一个优选地实施例中，所述侧锁固件包括呈u形设置的卡板，所述卡板卡在所述上层锁固件和所述下层锁固件上，螺栓依次所述上层锁固件、卡板和下层锁固件将卡板与所述上层锁固件和所述下层锁固件紧固。
10.在一个优选地实施例中，电池模组外还套设有防护罩，所述防护罩位于所述上层锁固件和所述下层锁固件之间。
11.本实用新型技术方案的有益效果是：
12.电池模组上下两侧通过上层锁固件进行限位和锁固，同时设置侧锁固件对上层锁固件和下层锁固件进行固定，保证了整体固定搞得牢固性，在电池模组外还套设有防护罩，所述防护罩位于所述上层锁固件和所述下层锁固件之间，实现对电池模组侧面的防护，进
而保证电池模组具有多重防护和锁固，避难在使用中出现松动，零件脱落等问题。
附图说明
13.图1为本实用新型整体结构示意图，

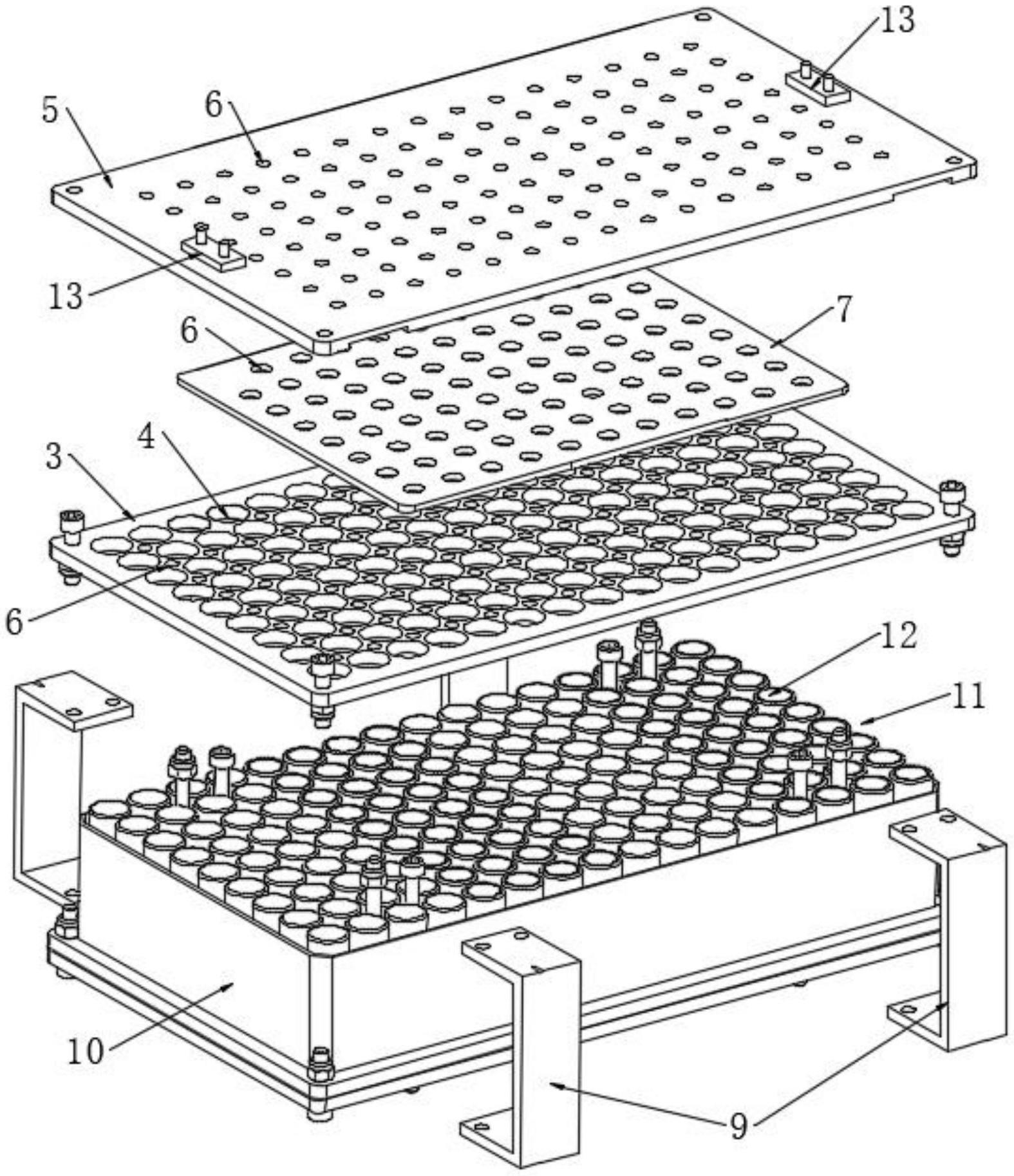

14.图2为本实用新型结构拆解图，
15.图3为本实用新型另一结构拆解图。
16.附图标记说明：1上层锁固件、2下层锁固件、3限位板、4限位孔、5封板、6散热孔、7缓冲垫、8侧锁固件、9卡板、10防护罩、11电池模组、12电芯13接线座。
具体实施方式
17.下面结合附图和具体实施方式对本实用新型作进一步详细的说明。本实用新型的实施例是为了示例和描述方便起见而给出的，而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用，并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
18.如图1-3所示，本实用新型技术方案公开了一种电池pack的锁固结构，包括上层锁固件1、下层锁固件2和位于所述上层锁固件1和所述下层锁固件2两侧的两组侧锁固件8，电池模组11位所述上层锁固件1和所述下层锁固件2之间，所述上层锁固件1和所述下层锁固件2相互固定，所述侧锁固件8分别与所述上层锁固件1和所述下层锁固件2可拆卸固定。
19.电池模组11上下两侧通过上层锁固件1进行限位和锁固，同时设置侧锁固件8对上层锁固件1和下层锁固件2进行固定，保证了整体固定搞得牢固性，在电池模组11外还套设有防护罩10，所述防护罩10位于所述上层锁固件1和所述下层锁固件2之间，实现对电池模组11侧面的防护，进而保证电池模组11具有多重防护和锁固，避难在使用中出现松动，零件脱落等问题。
20.所述上层锁固件1和所述下层锁固件2均包括内侧的限位板3、外侧的封板5和位于所述限位板3和所述封板5之间的缓冲垫7，所述限位板3和所述封板5通过螺栓固定，所述电池模组11通过所述限位板3限位，所述封板5上设置有接线座13。所述限位板3上对应所述电池模组11的电芯12设置有若干个限位孔4，电芯12的端部插入所述限位孔4中。限位板3实现对电芯12的限位，同时具有防护作用，上下两个限位板3协同作用，将电芯12牢牢固定住，通过设置缓冲垫7在电池模组11受到撞击时进行换种，避免各部件之间因撞击力过大而磨损，同时对电池模组11起到保护作用。
21.所述限位板3、封板5和缓冲垫7上均设置有散热孔6。散热孔6一方面起到散热作用，另一方面充当安装孔的作用，便于螺栓穿过。
22.所述侧锁固件8包括呈u形设置的卡板9，所述卡板9卡在所述上层锁固件1和所述下层锁固件2上，螺栓依次所述上层锁固件1、卡板9和下层锁固件2将卡板9与所述上层锁固件1和所述下层锁固件2紧固。卡板9卡在上下两个封板5外侧，增加上层锁固件1和下层锁固件2之间的连接，保证锁固结构的整体强度，进一步保证了电池pack的牢固性。
23.显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域及相关领域的普通技术人员在没有作出创造性劳动的
前提下所获得的所有其他实施例，都应属于本实用新型保护的范围。本实用新型中未具体描述和解释说明的结构、装置以及操作方法，如无特别说明和限定，均按照本领域的常规手段进行实施。


技术特征：
1.一种电池pack的锁固结构，其特征在于：包括上层锁固件、下层锁固件和位于所述上层锁固件和所述下层锁固件两侧的两组侧锁固件，电池模组位所述上层锁固件和所述下层锁固件之间，所述上层锁固件和所述下层锁固件相互固定，所述侧锁固件分别与所述上层锁固件和所述下层锁固件可拆卸固定。2.根据权利要求1所述的一种电池pack的锁固结构，其特征在于：所述上层锁固件和所述下层锁固件均包括内侧的限位板、外侧的封板和位于所述限位板和所述封板之间的缓冲垫，所述限位板和所述封板通过螺栓固定，所述电池模组通过所述限位板限位，所述封板上设置有接线座。3.根据权利要求2所述的一种电池pack的锁固结构，其特征在于：所述限位板上对应所述电池模组的电芯设置有若干个限位孔，电芯的端部插入所述限位孔中。4.根据权利要求2所述的一种电池pack的锁固结构，其特征在于：所述限位板、封板和缓冲垫上均设置有散热孔。5.根据权利要求1所述的一种电池pack的锁固结构，其特征在于：所述侧锁固件包括呈u形设置的卡板，所述卡板卡在所述上层锁固件和所述下层锁固件上，螺栓依次所述上层锁固件、卡板和下层锁固件将卡板与所述上层锁固件和所述下层锁固件紧固。6.根据权利要求1所述的一种电池pack的锁固结构，其特征在于：电池模组外还套设有防护罩，所述防护罩位于所述上层锁固件和所述下层锁固件之间。

技术总结
本实用新型公开了一种电池pack的锁固结构，包括上层锁固件、下层锁固件和位于所述上层锁固件和所述下层锁固件两侧的两组侧锁固件，电池模组位所述上层锁固件和所述下层锁固件之间，所述上层锁固件和所述下层锁固件相互固定，所述侧锁固件分别与所述上层锁固件和所述下层锁固件可拆卸固定。电池模组上下两侧通过上层锁固件进行限位和锁固，同时设置侧锁固件对上层锁固件和下层锁固件进行固定，保证了整体固定搞得牢固性，在电池模组外还套设有防护罩，所述防护罩位于所述上层锁固件和所述下层锁固件之间，实现对电池模组侧面的防护，进而保证电池模组具有多重防护和锁固，避难在使用中出现松动，零件脱落等问题。零件脱落等问题。零件脱落等问题。


技术研发人员：吴鹏
受保护的技术使用者：合肥国盛电池科技有限公司
技术研发日：2023.06.07
技术公布日：2023/10/27
