1.本实用新型涉及一种电动卷帘门，具体是一种带指纹识别的电动卷帘门。


背景技术：

2.卷帘门是一种可以收卷和门设备，就如卷轴一样进行收卷，随着科学的发展慢慢研发出了带指纹识别的电动卷帘门，指纹识别用于识别身份来打开卷帘门，然后卷帘门通过电动的方式进行收卷和闭合。现有的带指纹识别的电动卷帘门上会有识别指纹指纹锁，这种指纹锁一般设置在靠近户外的位置，而户外很容易沾染灰尘，而且通过手指按压识别指纹会在指纹区域残留细菌，导致该指纹锁使用较为不便。


技术实现要素：

3.本实用新型的目的解决了现有指纹锁靠近户外设置会容易沾染灰尘且手指接触到指纹区域识别指纹的同时会残留细菌的问题。
4.为实现上述目的，本实用新型提供如下技术方案：
5.一种带指纹识别的电动卷帘门，包括门框和卷门本体，所述卷门本体活动在门框的内壁上，门框上设置有指纹锁本体，门框的把表面对应指纹锁本体的位置固定有限位框，指纹锁本体位于限位框内侧，指纹锁本体的表面设置有指纹按压槽，限位框的内壁靠近指纹锁本体的一侧开设有收纳槽，收纳槽的内部转动有往复丝杆，往复丝杆的底端固定有减速电机，减速电机固定在收纳槽的内部，往复丝杆的表面活动套接有活动块，活动块远离收纳槽的一端固定有拨杆，拨杆靠近指纹锁本体的一侧设置有刷毛，刷毛活动贴合在指纹锁本体的表面；所述指纹锁本体远离限位框的一侧设置有放置框，放置框的内部设置有消毒液瓶，消毒液瓶的顶部设置有小型加压泵，小型加压泵的输出端设置有液管，液管的另一端延伸至限位框内部且液管位于拨杆的顶部，液管的底部对应刷毛的位置设置有出液口。
6.优选的：所述卷门本体的表面设置有把手。
7.优选的：所述往复丝杆通过两组定位块定位在限位框的内部，两组定位块之间设置有导向杆，活动块活动套接在两组定位块的相对面。
8.优选的：所述液管的顶部固定有吊杆，吊杆的顶端与限位框内壁的顶部固定。
9.与现有技术相比，本实用新型的有益效果是：
10.通过设置拨杆、往复丝杆、刷毛、消毒液瓶、小型加压泵和液管，小型加压泵将消毒液从消毒液瓶内抽送到液管的出液口内并从出液口滴落到刷毛上，然后刷毛上下移动对指纹锁的表面进行刷洗，这样清洁灰尘的同时也达到了消毒的目的，达到了对指纹锁清洁灰尘和消毒的效果，解决了现有指纹锁靠近户外设置会容易沾染灰尘且手指接触到指纹区域识别指纹的同时会残留细菌的问题。
附图说明
11.图1为一种带指纹识别的电动卷帘门的正视结构示意图。

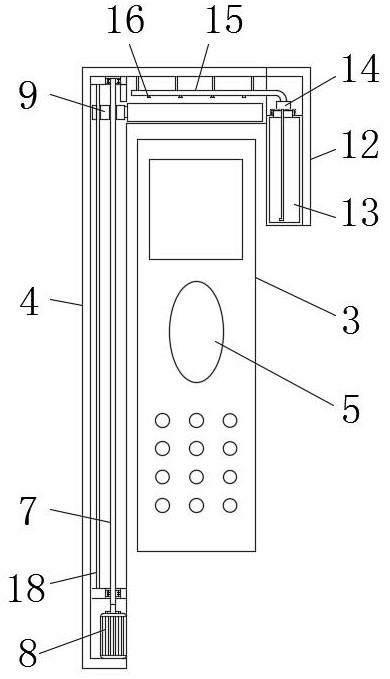

12.图2为一种带指纹识别的电动卷帘门中限位框和放置框位置的部分正视截面结构示意图。
13.图3为一种带指纹识别的电动卷帘门中拨杆和刷毛的结构示意图。
具体实施方式
14.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。
15.请参阅图1～3，本实用新型实施例中，一种带指纹识别的电动卷帘门，包括门框1和卷门本体2，所述卷门本体活动在门框1的内壁上，卷门本体2的表面设置有把手17，方便在断电之后手动卷起卷门本体2，门框1上设置有指纹锁本体3，门框1的把表面对应指纹锁本体3的位置固定有限位框4，指纹锁本体3位于限位框4内侧，指纹锁本体3的表面设置有指纹按压槽5，限位框4的内壁靠近指纹锁本体3的一侧开设有收纳槽6，用于对往复丝杆7、导向杆18、减速电机8、活动块9和拨杆10进行收纳，在一次刷洗完毕后收纳到收纳槽6内，避免露出而影响外观的美观性，收纳槽6的内部转动有往复丝杆7，往复丝杆7通过两组定位块定位在限位框4的内部，两组定位块之间设置有导向杆18，若不设置导向杆18则通过活动块9抵住收纳槽6内壁来带动活动块9的上下活动，这样通过收纳槽6来对活动块9进行定位避免活动块9转动，设置了导向杆18，则通过导向杆18对活动块9进行定位避免活动块9跟随往复丝杆7转动，定位之后的活动块9很好的在往复丝杆7上上下活动，活动块9活动套接在两组定位块的相对面，往复丝杆7的底端固定有减速电机8，减速电机8固定在收纳槽6的内部，往复丝杆7的表面活动套接有活动块9，活动块9远离收纳槽6的一端固定有拨杆10，拨杆10靠近指纹锁本体3的一侧设置有刷毛11，刷毛11活动贴合在指纹锁本体3的表面，刷毛11为软毛刷可以是聚酯纤维材质，也可以是棉材质，这样可以存住一些消毒液，不至于消毒液滴落到刷毛11后就从刷毛11上流出而影响消毒。
16.所述指纹锁本体3远离限位框4的一侧设置有放置框12，放置框12的内部设置有消毒液瓶13，消毒液瓶13的顶部设置有小型加压泵14，小型加压泵14的输出端设置有液管15，液管15的另一端延伸至限位框4内部且液管15位于拨杆10的顶部，液管15的底部对应刷毛11的位置设置有出液口16，液管15的顶部固定有吊杆，吊杆的顶端与限位框4内壁的顶部固定，操作时，在刷洗之前小型加压泵14启动往液管15内部输出消毒液，使消毒液通过液管15上的出液口16滴落到刷毛11上，然后启动减速电机8，通过减速电机8带动往复丝杆7转动，往复丝杆7转动则会通过活动块9和拨杆10带动刷毛11在指纹锁本体3的表面上下活动对指纹锁本体3的表面刷洗，刷毛11上的消毒液对指纹锁本体3的表面进行消毒，刷毛11则对指纹锁本体3的表面进行清洁灰尘。


技术特征：
1.一种带指纹识别的电动卷帘门，包括门框（1）和卷门本体（2），其特征在于，所述卷门本体活动在门框（1）的内壁上，门框（1）上设置有指纹锁本体（3），门框（1）的表面对应指纹锁本体（3）的位置固定有限位框（4），指纹锁本体（3）位于限位框（4）内侧，指纹锁本体（3）的表面设置有指纹按压槽（5），限位框（4）的内壁靠近指纹锁本体（3）的一侧开设有收纳槽（6），收纳槽（6）的内部转动有往复丝杆（7），往复丝杆（7）的底端固定有减速电机（8），减速电机（8）固定在收纳槽（6）的内部，往复丝杆（7）的表面活动套接有活动块（9），活动块（9）远离收纳槽（6）的一端固定有拨杆（10），拨杆（10）靠近指纹锁本体（3）的一侧设置有刷毛（11），刷毛（11）活动贴合在指纹锁本体（3）的表面；所述指纹锁本体（3）远离限位框（4）的一侧设置有放置框（12），放置框（12）的内部设置有消毒液瓶（13），消毒液瓶（13）的顶部设置有小型加压泵（14），小型加压泵（14）的输出端设置有液管（15），液管（15）的另一端延伸至限位框（4）内部且液管（15）位于拨杆（10）的顶部，液管（15）的底部对应刷毛（11）的位置设置有出液口（16）。2.根据权利要求1所述的一种带指纹识别的电动卷帘门，其特征在于，所述卷门本体（2）的表面设置有把手（17）。3.根据权利要求1所述的一种带指纹识别的电动卷帘门，其特征在于，所述往复丝杆（7）通过两组定位块定位在限位框（4）的内部，两组定位块之间设置有导向杆（18），活动块（9）活动套接在两组定位块的相对面。4.根据权利要求1所述的一种带指纹识别的电动卷帘门，其特征在于，所述液管（15）的顶部固定有吊杆，吊杆的顶端与限位框（4）内壁的顶部固定。

技术总结
本实用新型公开了一种带指纹识别的电动卷帘门，涉及电动卷帘门技术领域，具体包括门框和卷门本体，所述卷帘本体活动在门框的内壁上，门框上设置有指纹锁本体，门框的把表面对应指纹锁本体的位置固定有限位框，指纹锁本体位于限位框内侧，指纹锁本体的表面设置有指纹按压槽。通过设置拨杆、往复丝杆、刷毛、消毒液瓶、小型加压泵和液管，小型加压泵将消毒液从消毒液瓶内抽送到液管的出液口内并从出液口滴落到刷毛上，然后刷毛上下移动对指纹锁的表面进行刷洗，这样清洁灰尘的同时也达到了消毒的目的，达到了对指纹锁清洁灰尘和消毒的效果，解决了现有指纹锁靠近户外设置会容易沾染灰尘且手指接触到指纹区域识别指纹的同时会残留细菌的问题。残留细菌的问题。残留细菌的问题。


技术研发人员：连玺玺
受保护的技术使用者：连玺玺
技术研发日：2023.05.06
